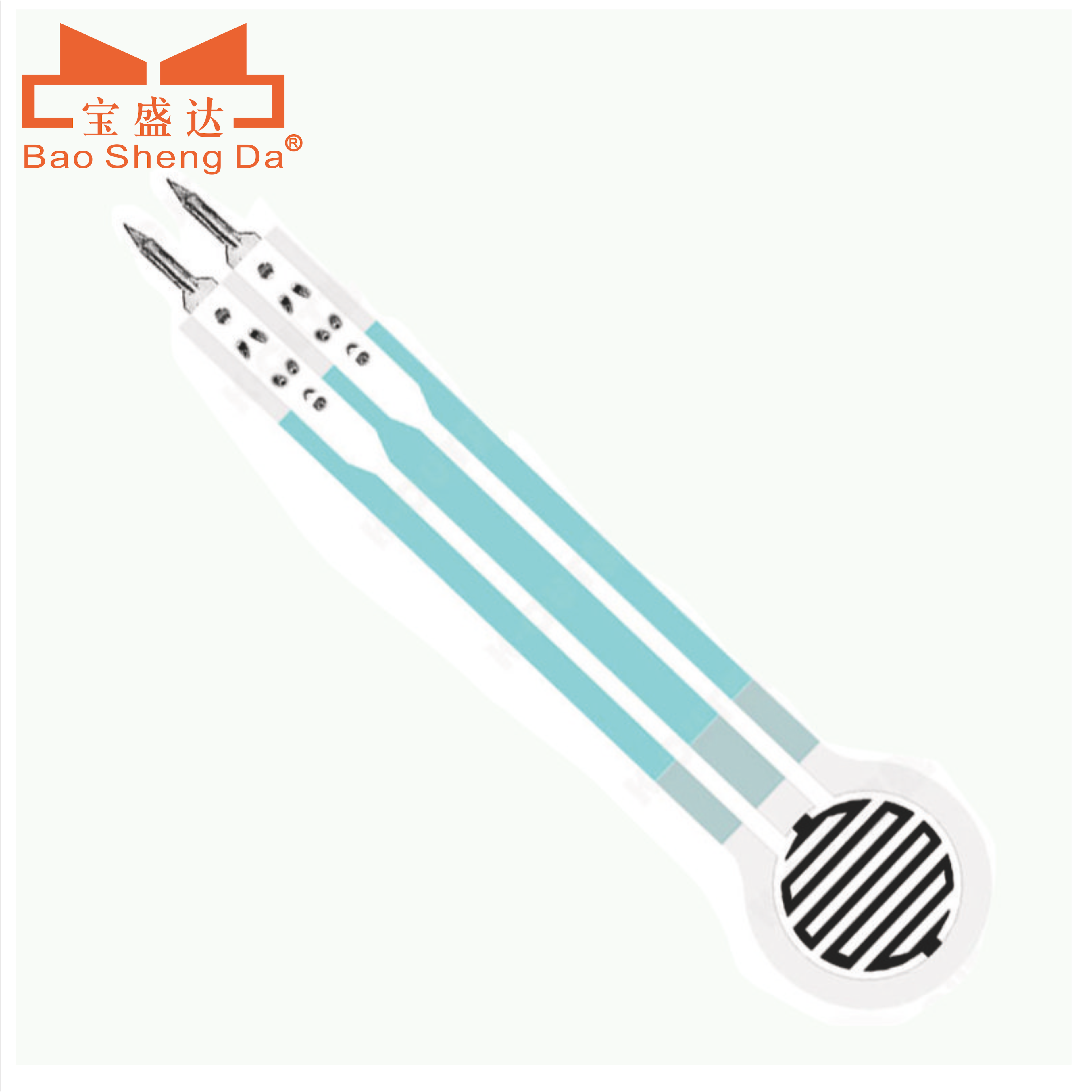

对于嵌入式系统开发者而言，压力传感器的选型与接口设计直接影响产品性能和开发周期。FSR压力传感器因其数字化友好、电路简洁的特点，在各类嵌入式项目中得到广泛应用。本文将从硬件设计、软件算法、实际案例三个维度，为工程师梳理FSR传感器的核心技术要点。

硬件接口设计基础

FSR传感器的本质是一个可变电阻，其阻值随施加压力增大而减小。典型电路中，将FSR与一个固定电阻串联构成分压器，通过单片机ADC引脚采集分压点的电压值。固定电阻的取值通常选择与FSR在工作点附近的阻值相近，以获得最佳灵敏度。

宝盛达提供的FSR系列产品阻值范围覆盖几十欧姆到数百千欧姆，可满足不同量程需求。在实际PCB布局时，建议将分压电路尽量靠近ADC输入引脚，减少走线引入的噪声干扰。对于多通道采集场景，可采用模拟多路复用器降低成本。

信号处理与滤波算法

FSR传感器的原始信号通常存在一定噪声，需要通过数字滤波提升信噪比。常用的滤波方案包括滑动平均滤波、中值滤波、以及卡尔曼滤波。对于静态压力测量，滑动平均滤波即可满足需求；对于动态冲击测量，建议使用卡尔曼滤波以获得更好的跟踪性能。

厂商技术文档中通常提供完整的滤波算法参考代码，支持STM32、ESP32等主流平台。工程师可直接移植使用，大幅缩短开发周期。此外，温度补偿也是不可忽视的环节，FSR传感器的阻值会随温度变化产生漂移，在精度要求较高的场景中需要加入温度传感器进行实时补偿。

工业触控屏项目实战

某工业设备厂商需要为其新一代操作面板设计触控压力检测功能。面板尺寸为七寸，要求支持多点触控并检测按压力度等级。开发团队选用了宝盛达的矩阵式FSR传感器方案，在玻璃盖板下方布置了八乘八的传感矩阵。

硬件上采用逐行扫描方式驱动，配合专用模拟前端芯片完成信号采集。软件层面实现了压力阈值判定、手势识别、防误触算法等功能。整个项目从原型验证到量产仅耗时三个月，产品通过了工业级可靠性测试，包括高温老化、振动测试、电磁兼容等项目。该案例展示了FSR传感器在工业人机交互领域的成熟应用。

多传感器融合方案

在复杂应用场景中，单一FSR传感器往往无法满足全部需求，需要与其他类型传感器进行数据融合。例如在机器人抓取应用中，将FSR压力传感器与IMU惯性传感器、视觉摄像头结合，可实现更精准的目标识别和力控操作。

数据融合的关键在于时间同步和坐标对齐。FSR传感器的采样率通常在数百赫兹级别，需要与IMU和摄像头的输出进行时间戳对齐。宝盛达的传感器模组支持SPI和I2C两种通信接口，方便与其他传感器共享总线，简化系统架构。

常见问题解答

问：FSR传感器的ADC采样率应该设置多少？
答：这取决于应用场景。静态压力测量设置十到五十赫兹即可；动态测量如按键检测建议两百赫兹以上；冲击测试则需要一千赫兹以上。产品规格书中标注了各型号的最大响应频率，可作为采样率设置参考。

问：多个FSR传感器共用一个ADC通道如何实现？
答：可通过模拟多路复用器如CD4051实现八通道切换，或使用专用多通道采集芯片。切换时需注意通道间串扰和建立时间，建议在每次切换后丢弃前两到三个采样值。宝盛达的应用笔记中有详细的多通道设计指南。

问：FSR传感器的非线性如何校准？
答：FSR传感器在低压段和高压段的灵敏度存在差异，呈现一定的非线性。校准方法包括分段线性拟合和多项式拟合两种。供应商可提供出厂校准数据，也可配合客户系统进行在线标定，确保全量程精度满足应用需求。

掌握FSR传感器的设计要点，能帮助工程师在项目中做出更合理的技术决策。宝盛达将持续为开发者提供完善的技术资料和选型支持，助力产品快速落地。
