瑞芯微RV1126B开发板（EASY-EAI-PI2）手势识别算法

广州灵眸科技有限公司

185人浏览 · 2026-07-09 11:02:21

广州灵眸科技有限公司 · 2026-07-09 11:02:21 发布

1. 手势识别算法简介

Gestures手势识别算法一种先进的姿势估计模型，使用关键点数据集进行训练，能够检测图像或视频中人物的 21个关键点与26种手势，每个关键点代表手部的不同部位。该算法广泛应用于体育分析、动物行为监测和机器人等领域，帮助机器实时解读物理动作。Gestures手势识别的特性和改进，提升了性能和灵活性，使其成为各种计算机视觉任务的理想选择。本算法具有运行效率高、实时性强的特点。

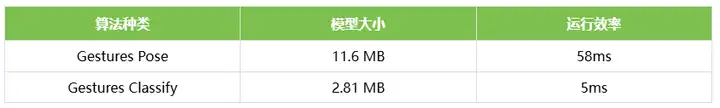

基于EASY-EAI-PI2(RV1126B)硬件主板的运行效率：

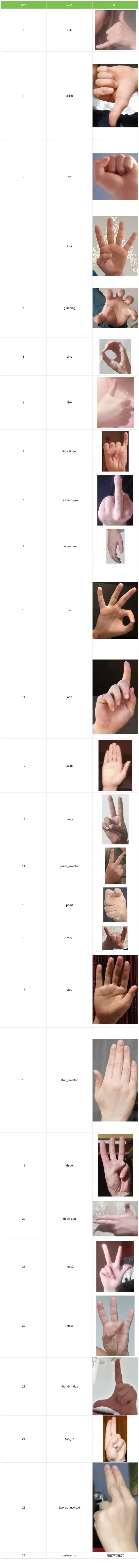

26种手势索引定义：

2. 快速上手

2.1 开发环境准备

如果您初次阅读此文档，请阅读《入门指南/开发环境准备/Easy-Eai编译环境准备与更新》，并按照其相关的操作，进行编译环境的部署。

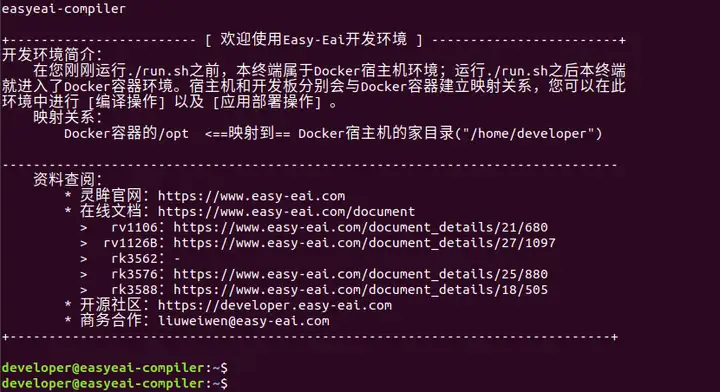

在PC端Ubuntu系统中执行run脚本，进入EASY-EAI编译环境，具体如下所示。

cd ~/develop_environment
./run.sh

2.2 源码下载

在EASY-EAI编译环境下创建存放源码仓库的管理目录：

cd /opt
mkdir EASY-EAI-Toolkit
cd EASY-EAI-Toolkit

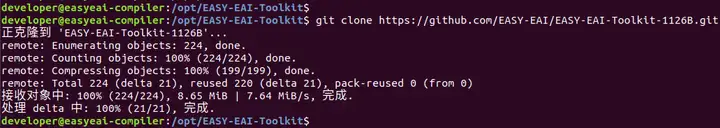

通过git工具，在管理目录内克隆远程仓库

git clone https://github.com/EASY-EAI/EASY-EAI-Toolkit-1126B.git

注：

* 此处可能会因网络原因造成卡顿，请耐心等待。

* 如果实在要在gitHub网页上下载，也要把整个仓库下载下来，不能单独下载本实例对应的目录。

2.3 模型部署

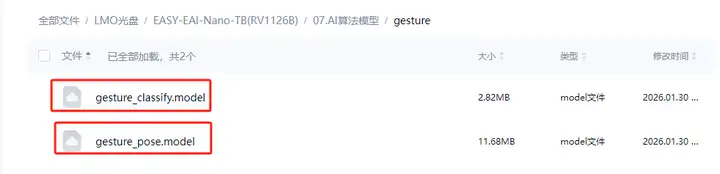

要完成算法Demo的执行，需要先下载手势识别算法模型。

百度网盘链接为：https://pan.baidu.com/s/1m2E1Sk_yi_-qMO5PLOXfdA?pwd=1234（提取码：1234 ）。

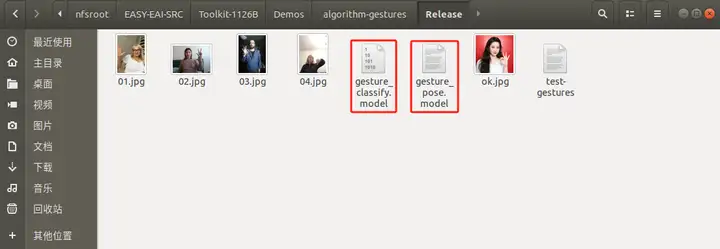

同时需要把下载的手势识别算法模型复制粘贴到Release/目录：

2.4 例程编译

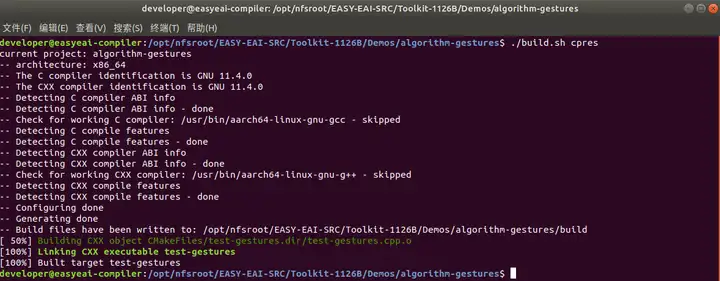

进入到对应的例程目录执行编译操作，具体命令如下所示：

cd EASY-EAI-Toolkit-1126B/Demos/algorithm-gestures/
./build.sh cpres

注：

* 由于依赖库部署在板卡上，因此交叉编译过程中必须保持/mnt挂载。

* 若build.sh脚本带有cpres参数，则会把Release/目录下的所有资源都拷贝到开发板上。

2.5 例程运行及效果

通过串口调试或ssh调试，进入板卡后台，定位到例程部署的位置，如下所示：

cd /userdata/Demo/algorithm-gestures/

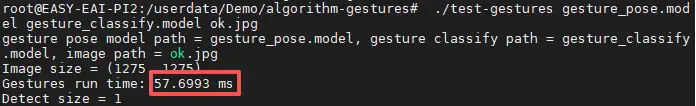

运行例程命令如下所示：

sudo ./test-gestures gesture_pose.model gesture_classify.model ok.jpg

在EASY-EAI编译环境可以取回测试图片:

cp /mnt/userdata/Demo/algorithm-gestures/result.jpg .

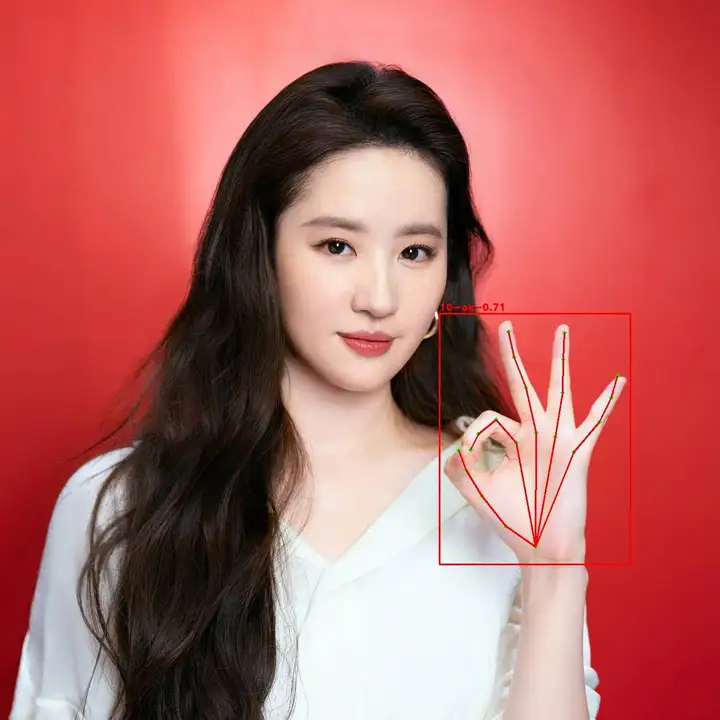

结果图片如下所示：

API的详细说明，以及API的调用（本例程源码），详细信息见下方说明。

3. 手势识别API说明

3.1 引用方式

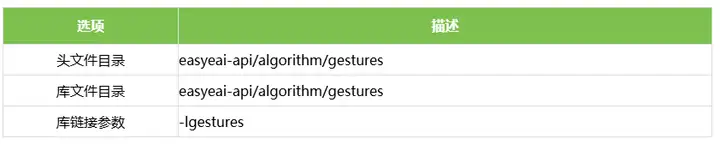

为方便客户在本地工程中直接调用我们的EASY EAI API库，此处列出工程中需要链接的库以及头文件等，方便用户直接添加。

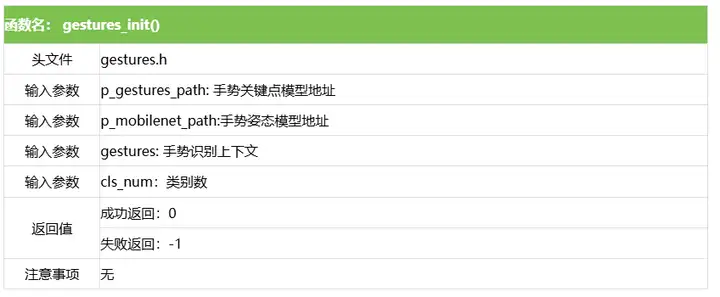

3.2 手势识别算法初始化函数

手势识别初始化函数原型如下所示。

int gestures_init(const char *p_gestures_path, const char *p_mobilenet_path, rknn_gestures_context_t &gestures, int cls_num);

具体介绍如下所示。

3.3 手势识别算法运行函数

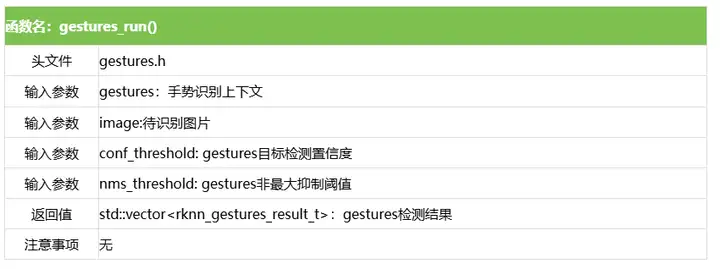

手势识别运行函数gestures_run原型如下所示。

std::vector<rknn_gestures_result_t> gestures_run(rknn_gestures_context_t &gestures, cv::Mat image, float conf_threshold, float nms_threshold);

具体介绍如下所示。

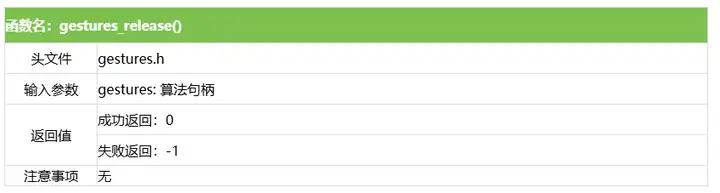

3.4 手势识别算法释放函数

手势识别释放函数原型如下所示。

int gestures_release(rknn_gestures_context_t &gestures);

具体介绍如下所示。

4. 手势识别算法例程

例程目录为Demos/algorithm-gestures/test-gestures.cpp，操作流程如下。

参考例程如下所示。

#include <stdint.h>
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <opencv2/opencv.hpp>
#include "gestures.h"


/// 分类名称
char gpp_gestures[27][100] = { "00-call", "01-dislike", "02-fist", "03-four", "04-grabbing", "05-grip", "06-like", "07-little_finger", "08-middle_finger",
	"09-no_gesture", "10-ok", "11-one", "12-palm", "13-peace", "14-peace_inverted", "15-point", "16-rock", "17-stop", "18-stop_inverted", "19-three",
	 "20-three_gun", "21-three2", "22-three3", "23-thumb_index", "24-two_up", "25-two_up_inverted", "26-gestures_bg" };


/// 绘制手势
cv::Mat draw_image(cv::Mat image, std::vector<rknn_gestures_result_t> results)
{
	long unsigned int i =0;
	for (i = 0; i < results.size(); i++) {
		cv::Rect rect(results[i].left, results[i].top, (results[i].right - results[i].left), (results[i].bottom - results[i].top));
		cv::rectangle(image, rect, CV_RGB(255, 0, 0), 2);
		char p_text[128];
		sprintf(p_text, "%s-%0.2f", gpp_gestures[results[i].gesture], results[i].score);
		cv::putText(image, p_text, cv::Point(rect.x, rect.y - 5), 1, 1.2, CV_RGB(255, 0, 0), 2);

		cv::Point pt0(results[i].keypoints[0][0], results[i].keypoints[0][1]);
		cv::circle(image, pt0, 2, CV_RGB(0, 255, 0), 3);
		for (int m = 0; m < 5; m++) {
			int idx = 4 * m + 1;
			cv::Point pt1(results[i].keypoints[idx][0], results[i].keypoints[idx][1]);
			cv::Point pt2(results[i].keypoints[idx + 1][0], results[i].keypoints[idx + 1][1]);
			cv::Point pt3(results[i].keypoints[idx + 2][0], results[i].keypoints[idx + 2][1]);
			cv::Point pt4(results[i].keypoints[idx + 3][0], results[i].keypoints[idx + 3][1]);
			cv::circle(image, pt1, 2, CV_RGB(0, 255, 0), 3);
			cv::circle(image, pt2, 2, CV_RGB(0, 255, 0), 3);
			cv::circle(image, pt3, 2, CV_RGB(0, 255, 0), 3);
			cv::circle(image, pt4, 2, CV_RGB(0, 255, 0), 3);
			cv::line(image, pt0, pt1, CV_RGB(255, 0, 0), 2);
			cv::line(image, pt1, pt2, CV_RGB(255, 0, 0), 2);
			cv::line(image, pt2, pt3, CV_RGB(255, 0, 0), 2);
			cv::line(image, pt3, pt4, CV_RGB(255, 0, 0), 2);
		}
	}
	return image;
}

/// 主函数
int main(int argc, char **argv)
{
    if (argc != 4) {
        printf("%s <gesture_pose_path> <gesture_classify_path> <image_path>\n", argv[0]);
        return -1;
    }

    const char *p_gesture_pose_path = argv[1];
	const char *p_gesture_classify_path = argv[2];
    const char *p_img_path = argv[3];
	printf("gesture pose model path = %s, gesture classify path = %s, image path = %s\n", p_gesture_pose_path, p_gesture_classify_path, p_img_path);

	// 读取图片
	cv::Mat image = cv::imread(p_img_path);
	  if(image.empty()){
        printf("Image is empty.\n");
        return 0;
    }
	printf("Image size = (%d, %d)\n", image.rows, image.cols);

	// 手势识别初始化
	int ret;
	rknn_gestures_context_t gestures;
	gestures_init(p_gesture_pose_path, p_gesture_classify_path, gestures, 1);

	// 手势识别函数
	double start = static_cast<double>(cv::getTickCount());

	std::vector<rknn_gestures_result_t> results = gestures_run(gestures, image, 0.35, 0.35);

	double end = static_cast<double>(cv::getTickCount());
	double runtime = (end - start) / cv::getTickFrequency() * 1000;
	std::cout << "Gestures run time: " << runtime << " ms" << std::endl;

	// 绘制结果
	image = draw_image(image, results);

	cv::imwrite("result.jpg", image);
	printf("Detect size = %ld\n", results.size());

	// 内存释放
    ret = gestures_release(gestures);

    return ret;
}
