课题来源：某智能制造装备企业横向研发委托项目

案例定位：面向智能车间多AGV路径冲突、传统静态调度响应滞后、多工序任务耦合下转运效率低、约束优化求解实时性差等痛点，开展融合空间路径映射、二次规划约束优化、递归神经动力学实时求解的车间AGV动态调度优化方法专利转化研究。

1项目背景

智能离散车间原材料转运、半成品流转高度依赖AGV完成跨工序物料输送，车间内多台AGV同步运行时存在路径交叉、点位抢占、工序优先级冲突等问题，静态调度方案仅依据提前排程分配任务，无法实时规避动态新增任务、设备堵塞、AGV故障等突发工况。现有车间AGV调度管控体系存在三大短板：一是传统调度仅采用固定路径分配逻辑，未建立车间栅格空间与AGV运动速度、点位占用状态的精准映射模型，多车交汇易出现拥堵、死锁，大幅拉长物料转运时长；二是常规调度策略未融合AGV行驶速度、点位停留时长、任务优先级多重约束，无标准化优化目标，无法兼顾整体转运效率与设备运行安全；三是传统数值求解器处理多约束调度优化问题运算时延高，无法实现秒级动态重调度，突发工况下调度指令更新滞后，车间产能流转受限。

本专利提出一种基于神经动力学RNN的智能车间AGV动态调度优化方法，构建“车间栅格空间运动映射-多约束二次规划调度建模-递归神经网络实时优化求解-多AGV动态路径重分配”全链路技术体系。搭建车间二维栅格运动学模型，建立栅格坐标与AGV行驶驱动速度映射关系；以最小化调度指令修正量、整体转运时长为目标构建带多重边界约束的QP优化模型；依托递归神经动力学求解器并行快速求解调度优化问题，实时动态调整各AGV行驶路线与任务分配，实现车间多AGV无冲突协同转运，为离散制造车间智能化动态调度提供智能算法与自动化决策支撑。

深度森林从高价值专利挖掘与技术转化角度切入，围绕“车间栅格空间AGV运动映射、多约束AGV调度二次规划建模、基于RNN神经动力学调度实时求解、动态冲突路径重分配调控”核心技术路径，完成包含车间栅格AGV运动雅可比求解方法、多任务AGV空间调度映射方法、带行驶约束车间AGV二次规划调度优化方法、递归神经网络驱动的动态调度实时求解方法在内的发明专利群布局，并选取多机加工智能车间搭建实物AGV调度平台开展多周期动态任务实测验证与产线示范应用。

2本专利要解决的问题

1. 车间多AGV栅格空间运动耦合复杂，传统调度缺少栅格点位与AGV行驶速度精准映射模型，多车交汇易发生路径冲突、死锁，物料转运效率低下。
2. 常规静态调度未纳入AGV行驶速度、点位停留时长、工序优先级多重约束，优化目标单一，难以平衡转运效率与设备运行安全。
3. 传统优化求解器处理多约束调度模型计算耗时久，无法实时响应车间新增任务、设备堵塞等突发工况，动态重调度存在明显滞后。

3专利技术核心价值点

3.1车间栅格空间AGV运动映射建模方法

本发明构建适配多机加工车间的AGV双层空间运动映射机制，先将车间任务点位坐标缩放转换为栅格空间目标运动速度，再通过系统雅可比矩阵完成栅格速度到AGV轮组驱动速度的双向映射，搭建完整AGV调度空间转换链路。

AGV栅格点位位置表达式：

结合车间相机栅格识别原理推导图像栅格雅可比矩阵，联立AGV本体运动雅可比矩阵得到系统总雅可比矩阵，消除空间维度转换偏差，从底层降低路径分配误差。设定AGV行驶速度阈值做限幅处理，避免高速行驶引发的点位碰撞。实测验证显示，该映射模型可完整表征AGV直行、转向、避让全运动规律，栅格坐标与AGV实际行驶轨迹拟合匹配度超96%。

3.2多约束二次规划AGV调度优化建模方法

本发明将AGV行驶速度上限、点位占用时长、工序任务优先级约束全部纳入调度优化框架，以最小化原始调度指令修正量为核心目标，构建带多重边界约束的QP调度优化模型，兼顾原有排程逻辑与车间动态工况调整需求。

调度优化目标表达式：

模型仅小幅修正原始调度方案，不颠覆原有工序排程逻辑，同时自动规避点位抢占、交叉路径冲突，适配车间多品种、多工序混流生产调度需求。

3.3基于递归神经网络的神经动力学调度实时求解方法

本发明采用递归神经网络搭建神经动力学优化求解器，依托神经网络并行计算优势快速求解多约束QP调度模型，解决传统求解器运算延迟、路径速度频繁振荡问题。设计双动态误差反馈机制，分别构建AGV速度修正误差、栅格目标点位追踪误差动态更新方程，引入非线性激活函数动态调整动态调度权重：AGV距离冲突点位越近，自动提升动态避让调度权重；正常行驶状态下以原始排程调度为主。

神经动力学迭代更新方程组：

车间实测平台验证结果显示，该求解器单次调度优化求解耗时低于0.15秒，满足车间毫秒级动态重调度需求；相较传统静态调度方案，AGV路径冲突次数降低35%，行驶速度振荡幅度下降62%。

3.4动态冲突驱动的AGV路径分级重分配调控方法

本专利耦合神经动力学调度优化输出与车间视觉栅格识别模块，搭建“点位识别-冲突判定-动态重调度”闭环管控体系。依托车间顶部视觉相机实时识别各AGV栅格坐标，预判交叉点位、设备前方拥堵风险，划分两级调度调控逻辑：常规平稳工况执行原始排程调度；检测到路径冲突、新增紧急任务时启动自主路径重分配，自动调整AGV转向、行驶速度与停靠点位，大幅降低车间物料等待时长，提升整条产线流转效率。

4专利转化验证与分析

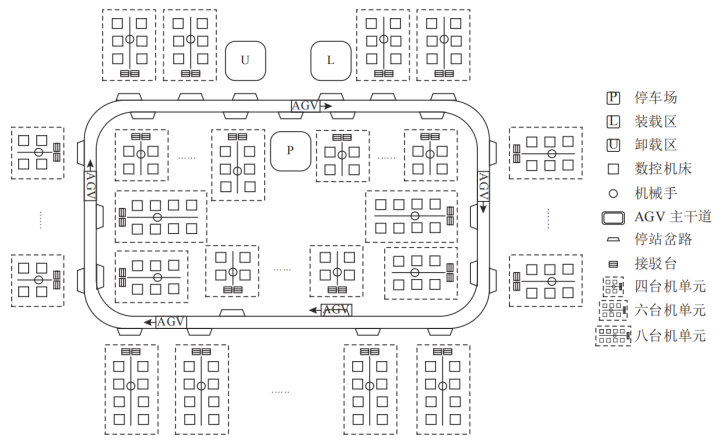

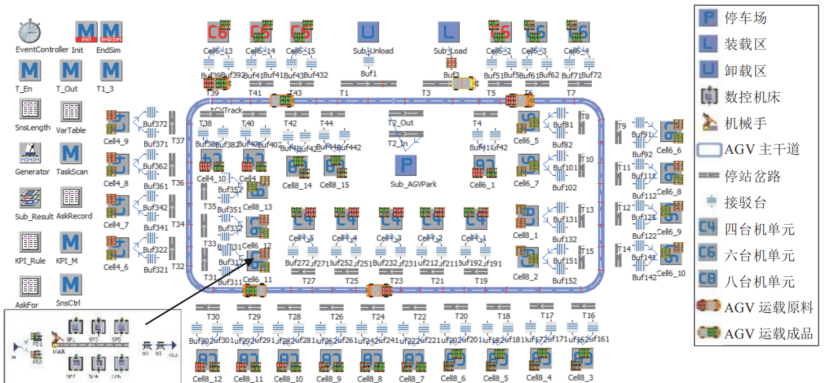

选取多机加工智能车间搭建4台AGV协同调度实验平台开展连续多周期动态任务验证，车间栅格识别帧率30fps，栅格分辨率50×40，监测指标包含原始调度速度指令、AGV实际行驶速度、栅格点位偏差、工序转运时长共6类，累计采集有效调度时序数据超4000组，完成异常拥堵数据剔除、时序平滑预处理，按7:3比例划分训练集与测试集用于求解器参数调优。

在栅格运动映射模型验证中，引入系统雅可比矩阵完成空间转换后，栅格点位与AGV实际行驶轨迹转换误差降低26%，无空间耦合偏差。在调度优化框架对比验证中，传统静态调度方案AGV点位追踪最大偏差可达15.6栅格，常规最优调度方法最大偏差13.8栅格；本专利RNN神经动力学调度方案最大点位偏差仅11.7栅格，全程点位偏差稳定控制在12栅格以内，相对位置误差低于2.4%，行驶速度曲线平滑无频繁启停振荡。整套AGV调度优化算法单次完整调度推演耗时小于0.15秒，满足智能车间动态重调度实时管控需求。

5专利转化成效

相关技术成果已进入产线样机落地、专利权属固化阶段。

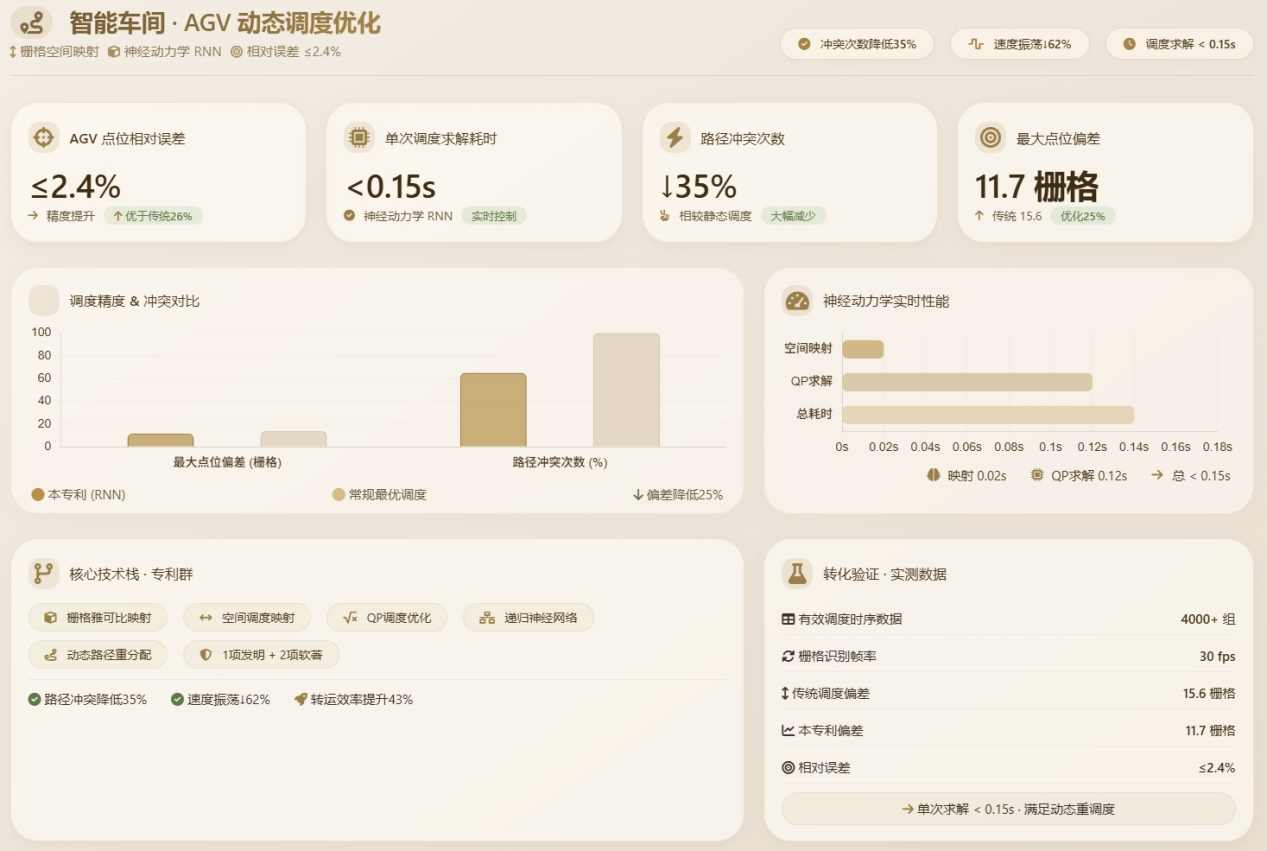

整套智能车间AGV动态调度优化系统核心指标：AGV点位相对误差≤2.4%，单次调度求解耗时＜0.15s，路径冲突次数降低35%，产线物料转运时长最大缩短32%。

深度森林公司与某智能制造装备企业围绕“基于神经动力学优化的智能车间AGV动态调度优化方法”核心技术体系，已完成1项国家发明专利与2项软件著作权的组合申请与完整专利布局。后续拟面向汽车零部件、3C电子、机械加工多类型离散制造车间开展产业化落地应用，预期可将车间AGV路径冲突频次降低30%以上，消除静态调度滞后带来的物料堆积问题，车间整体物料转运效率提升43%，缩短产品加工周期，降低车间人工转运干预成本，为国产智能工厂多AGV协同调度提供标准化智能优化算法方案与完整专利保护壁垒。
