随着移动机器人与具身智能在各行各业的落地，地图不再仅仅是“给人看”的工具，而是“给机器用”的基础设施。传统的 Web 地图引擎往往面向人类驾驶或步行导航设计，在应对机器人的高精 SLAM 地图、实时点云、复杂区域清扫等需求时显得力不从心。

作为专为机器人场景设计的开源地图引擎，BicMap 基于 MapLibre GL JS + WebGL 构建，通过统一的 API 实现了室内外场景的无缝切换。本文将结合 BicMap 官方 GitHub 仓库中的 examples 示例代码，深入拆解它在重定位、点云渲染、语义地图以及导览、巡检、清扫等核心机器人场景中的硬核实现。

---

一、 核心基础能力解析

BicMap 的设计理念是“开箱即用”，它将复杂的坐标转换和渲染逻辑封装在底层，让开发者能用极少的代码实现复杂的机器人交互。

1. SLAM 建图动态演示（Build Map）

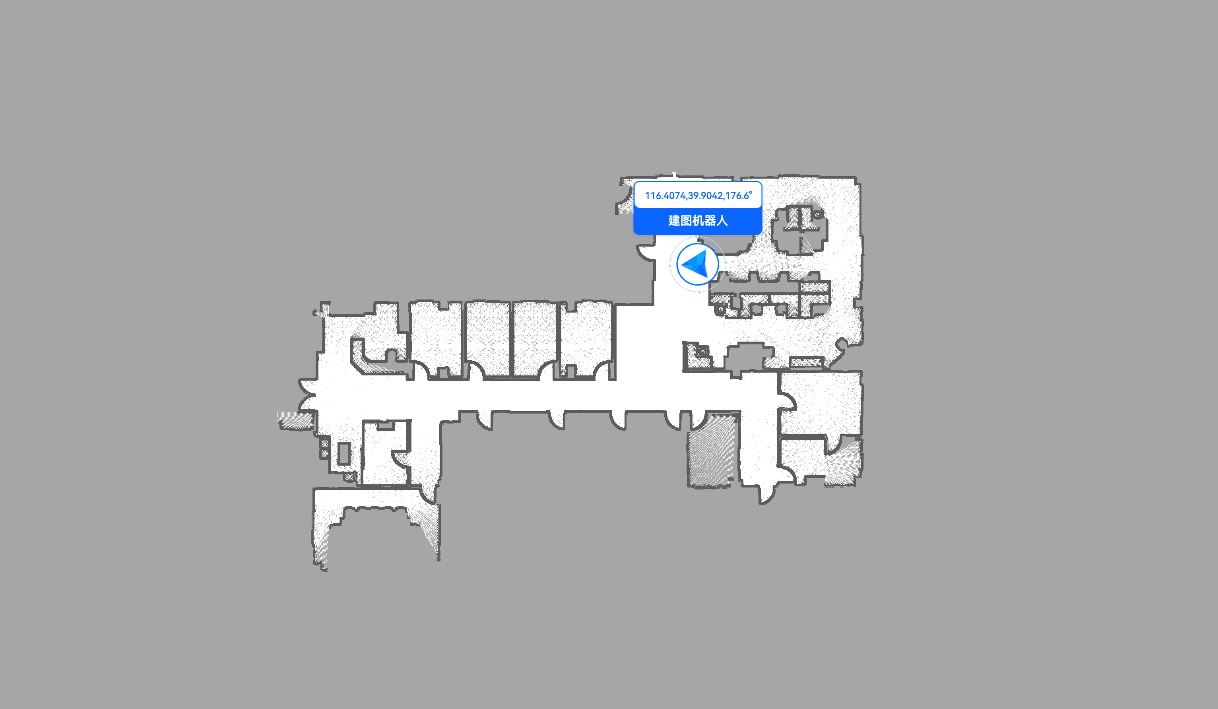

SLAM 建图是机器人获取环境地图的核心过程：机器人边移动边用激光雷达扫描周围环境，逐步将探索到的空间拼合成完整的栅格地图。在 indoor/slam/buildMap 示例中，BicMap 以帧驱动的方式将这一过程可视化还原。

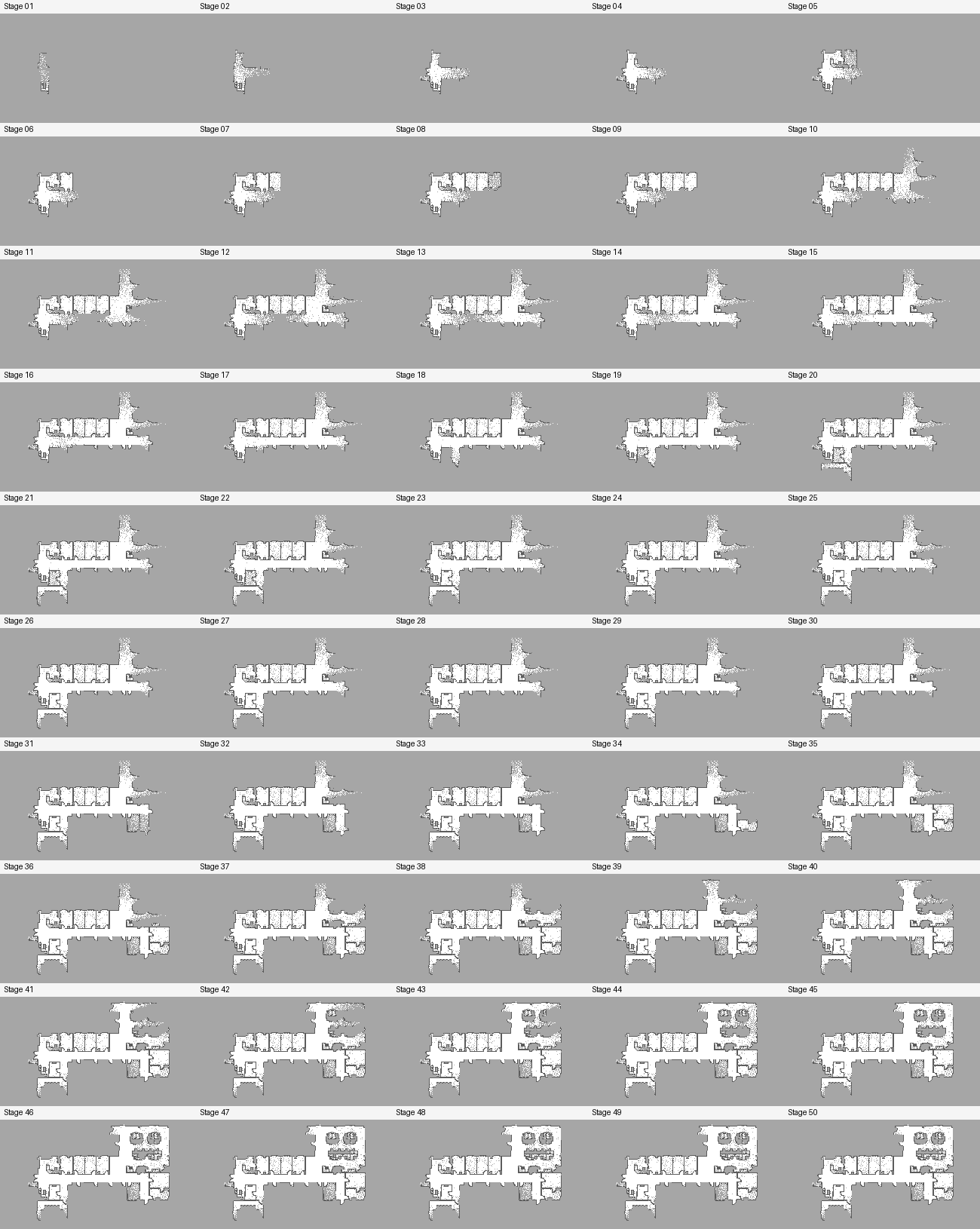

该示例以 50 帧真实扫图 BMP 数据为素材，逐帧推进，让开发者直观感受地图从无到有的生长过程。核心渲染链路基于一个隐藏的 <canvas> 元素：调用 bicMap.loadSlamMap() 时传入栅格地图的原点坐标（startX/startY）、分辨率（resolution: 0.05m/格）以及像素尺寸（2048×1143），引擎即可将 Canvas 挂载为地图图层的动态图像源，每次将新的 BMP 帧绘制到 Canvas 上，MapLibre 便自动完成重渲染，无需重新创建图层。

在机器人轨迹动画方面，示例内置了 136 个真实采集的 GPS 采样点，通过 getGPSAtT() 线性插值函数在浮点路径索引上连续求位置，配合 getRotationAtT() 实时计算朝向角（基于相邻点的 atan2 方位角），最终经由 robotController.updateRobot() 驱动机器人图标平滑移动。机器人动画由独立的 requestAnimationFrame 循环驱动，与 BMP 帧率完全解耦，从而保证路径运动丝滑，不受帧间隔长短影响。

帧推进节奏同样来自真实录制：RECORDED_INTERVALS 数组记录了实际建图时每帧之间的毫秒间隔（最短 120ms，最长 2000ms），自动播放时按此时间轴回放，超出录制范围的余帧则回退到用户可调节的 autoIntervalMs 兜底，同时配合 preloadAhead() 预加载机制提前缓存后续帧图片，确保播放过程中不出现卡顿。

2. SLAM 地图与重定位（Relocate）

在机器人应用中，SLAM（同步定位与建图）生成的栅格地图是导航的基础。机器人在开机或迷失位置时，需要人工或自动进行“重定位”。

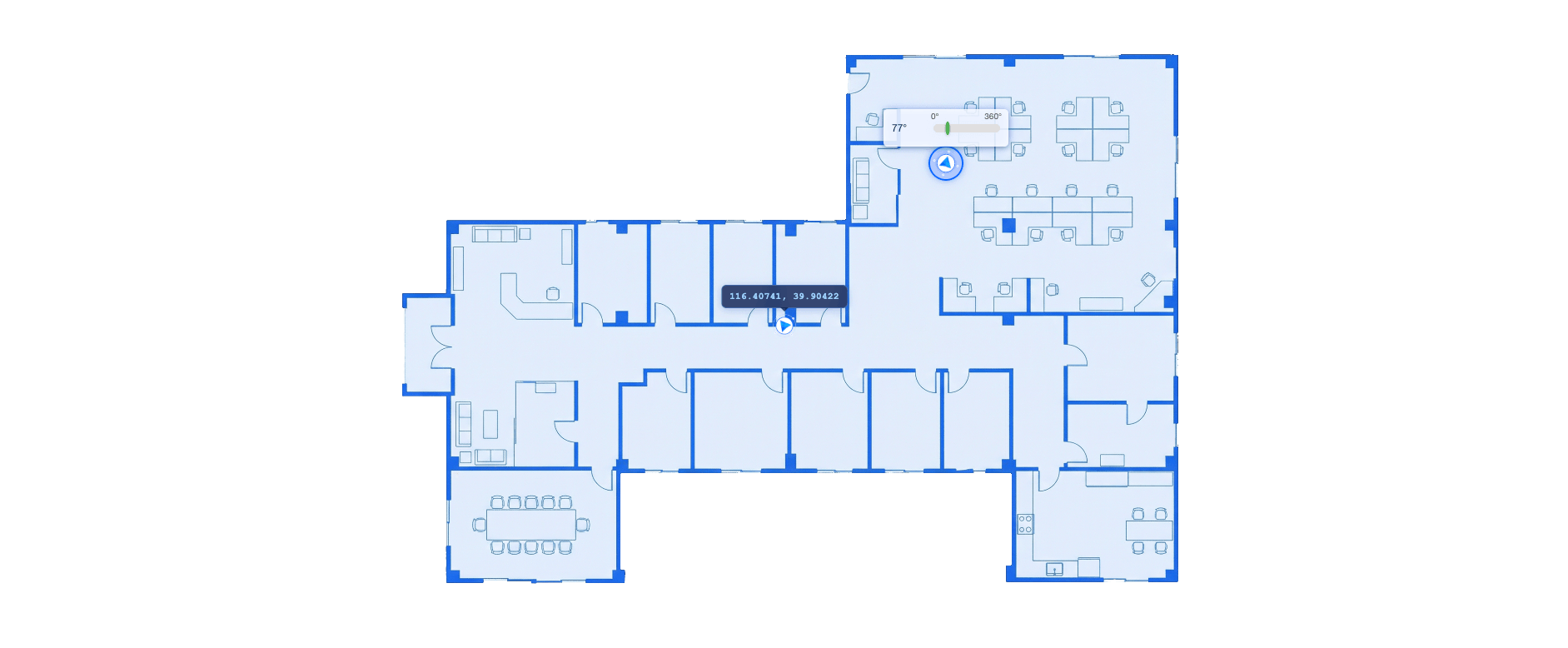

在 indoor/relocate 示例中，BicMap 展示了如何优雅地处理这一痛点。它支持两种重定位模式：

• 区域重定位：用户在地图上拖拽框选目标区域。
• 手动重定位：点击地图放置目标点，并通过滑动调节机器人的朝向角度。

在代码实现上，BicMap 提供了强大的坐标转换工具 window.MapUtils.cartesianToGPS，将机器人内部的笛卡尔坐标（米）实时转换为地图渲染所需的 GPS 坐标。通过 bicMap.addDirectionalMarker() 方法，开发者可以轻松添加一个带有朝向指示的机器人图标，并利用分步插值算法（Lerp）实现平滑的移动与旋转动画，避免了位置更新时的画面跳跃。

3. 雷达点云实时渲染（PointCloud）

激光雷达是移动机器人的“眼睛”。在 Web 端流畅渲染百万级点云数据，一直是前端开发的性能瓶颈。

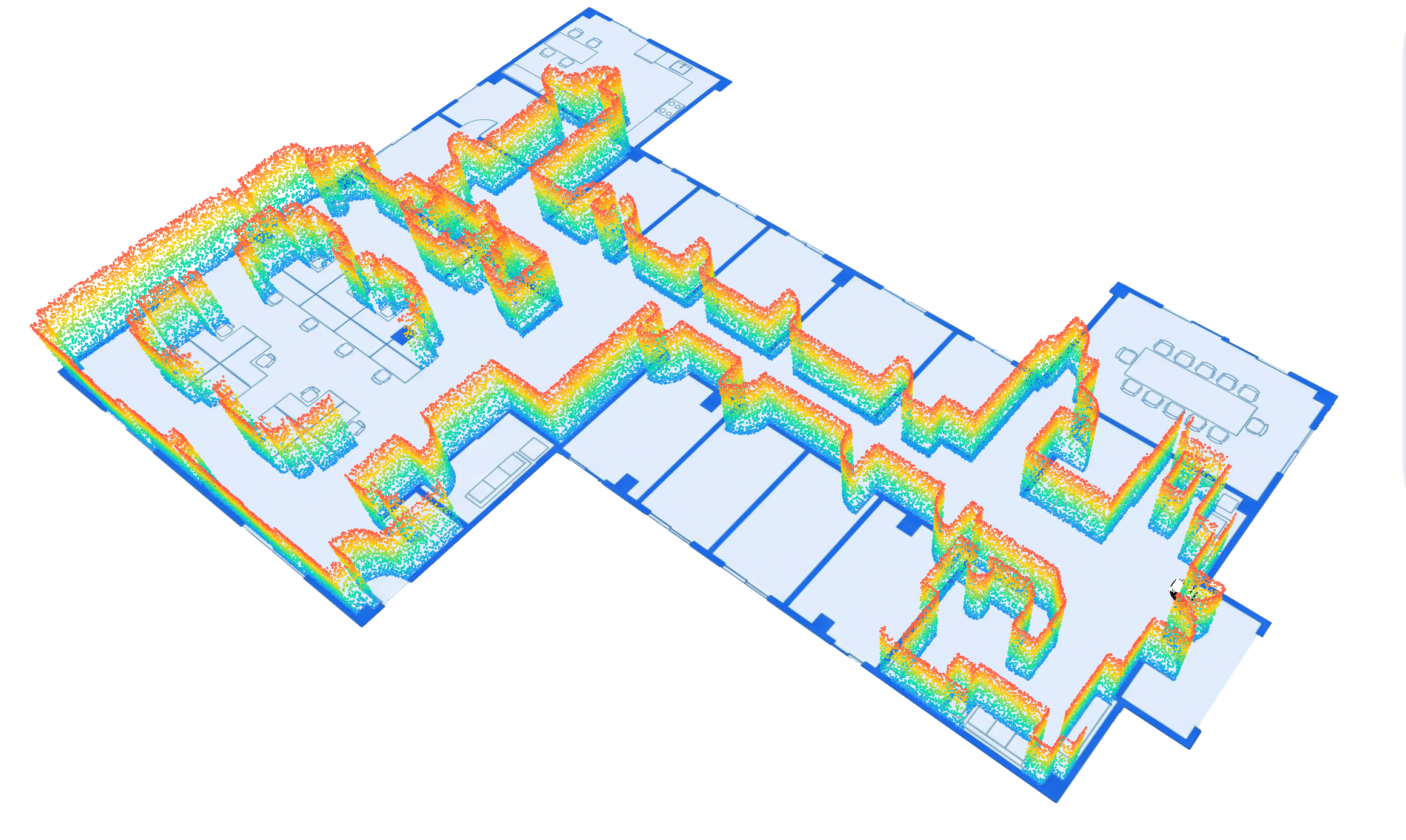

在 indoor/pointCloud 示例中，BicMap 利用 WebGL 的硬件加速能力，实现了高性能的点云渲染。它不仅支持 2D 轮廓模式，还支持带有高度信息的 3D 立面模式。

开发者可以通过 HUD 面板实时调节扫描时长、点显示数量（最高可达十万级）、点大小以及不透明度。在 3D 模式下，引擎会根据点云的 Z 轴高度自动进行渐变着色（如蓝色代表地面，红色代表高处障碍物），让空间结构一目了然。同时，通过 createRobot3DLayer 方法，可以直接将机器人的 GLB/URDF 3D 模型加载到点云场景中，实现所见即所得的数字孪生监控。

4. 语义地图分割（Semantic Map）

单纯的 SLAM 栅格地图对机器人来说只是一堆“能走”或“不能走”的像素。要实现智能调度，必须赋予地图语义信息。

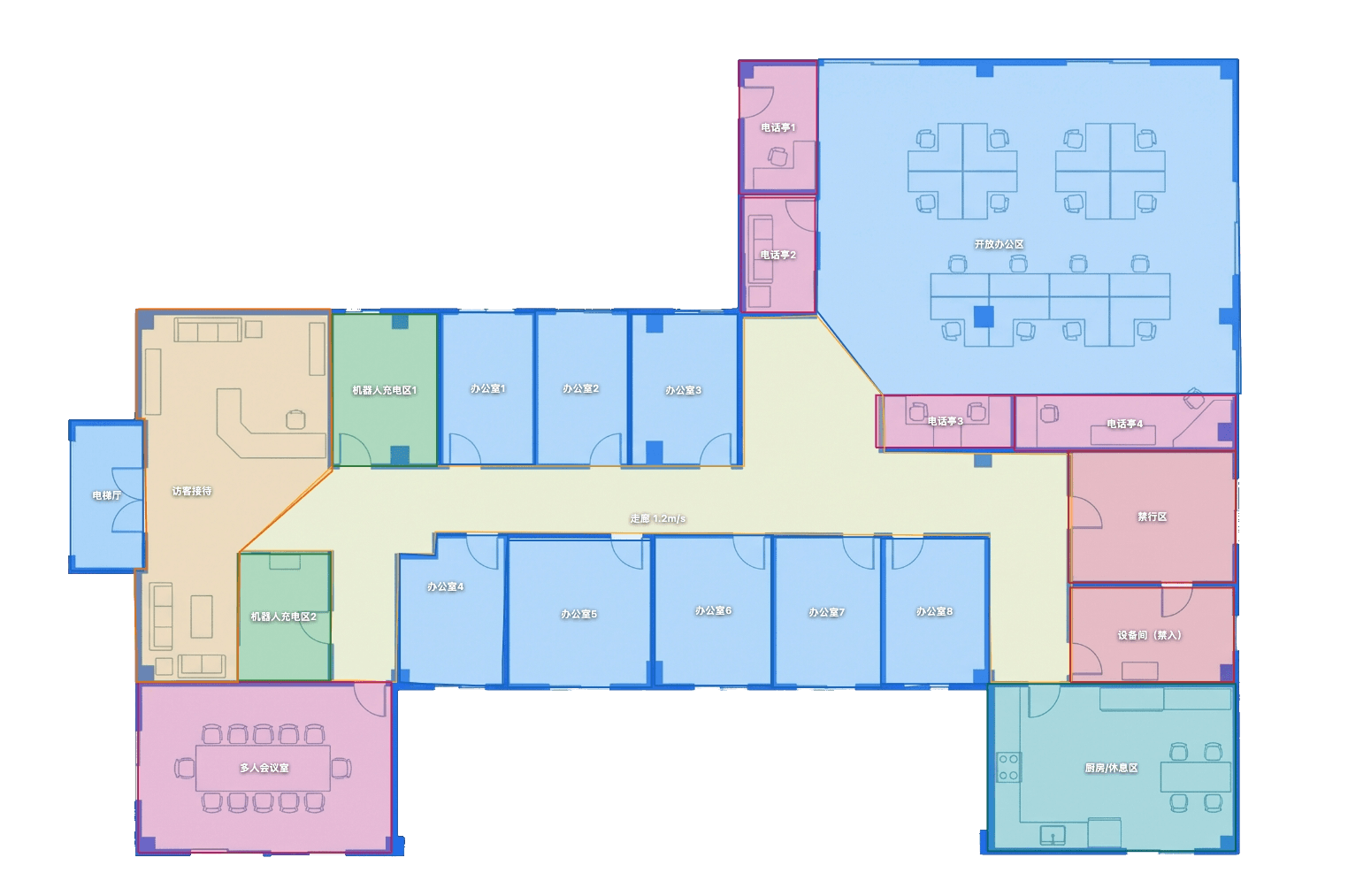

indoor/semanticMap 示例展示了如何在 SLAM 底图上叠加高亮多边形图层。通过 createSemanticZones() 方法，开发者可以定义办公室、会议室、充电区、禁行区等不同类型的语义区域。每种区域不仅可以自定义颜色和透明度，还可以绑定额外的业务数据（如限速要求、区域说明）。当用户点击某个区域时，系统会精准拾取点击事件并弹出区域详情卡片，为后续的动态路径规划提供了数据基础。

---

二、 垂直行业场景实战

除了基础能力，BicMap 还在 scene 目录下提供了十余个垂直行业的完整业务示例，涵盖了目前移动机器人最主流的应用方向。

1. 沿边清扫/公共区域清扫（Clean Scene）

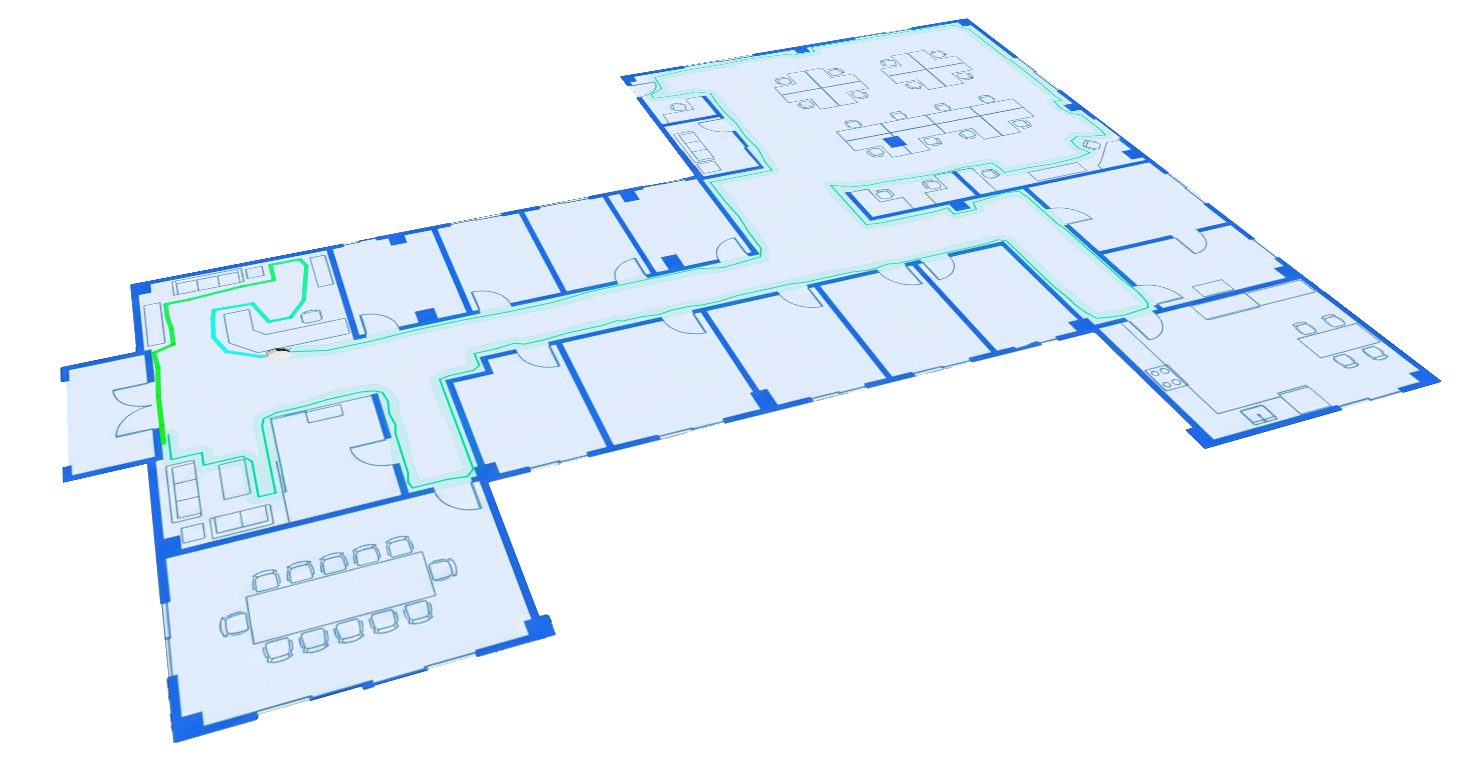

沿边清扫是扫地机器人的核心作业模式之一：机器人贴着房间边缘行进，一边移动一边覆盖清扫区域。在 scene/indoorCleaning 示例中，BicMap 将这一场景完整地呈现在 SLAM 地图之上，通过双图层实时联动，直观区分"待清扫路线"与"已清扫区域"。

双图层可视化是本示例的核心设计。待清扫路线由 bicMap.createPolylines() 渲染为一条青绿渐变（#00F5FF → #00EE00）带方向箭头的折线，随机器人前进动态收缩，始终只显示从当前位置到终点的剩余段。与此同时，机器人走过的轨迹会以 bicMap.createPolygons() 渲染为宽度 0.1 米的绿色通道（#00E1A0），内部调用 bicMap.turf.buffer() 对已清扫路径进行几何膨胀，将中心线实时扩展为带填充的 Polygon，还原清扫宽度的真实视觉效果。

在动画驱动方面，示例复用了与 PathReplay 相同的像素距离插值体系：先通过 buildPixelSegmentMetrics() 将路径投影到屏幕像素坐标，再由 interpolateAlongPath() 按时间进度在像素总长度上求插值位置，最后换算回地理坐标驱动机器人移动。机器人朝向通过 geographicBearingDeg() 计算相邻路径点的地理方位角（正北 0° 顺时针），并经过图标默认朝向修正公式转换为 addDirectionalMarker 的 rotation 参数，确保图标始终"头朝前进方向"。

在边界处理上，bufferLineToRing() 专门处理了沿边清扫路径闭合成环时 turf.buffer 产生内外两个 Polygon Ring 的退化问题：若检测到带洞的 Polygon，则跳过本次填充，保留上一帧的细条状结果，避免整个围合区域被意外填满。同时，已清扫段的 Polygon 更新采用 segIndex 变化触发策略，而非每帧都执行 turf.buffer，从而大幅降低了高频 RAF 中的几何计算开销。

清扫机器人需要保证区域的完全覆盖，不能有遗漏，也不能重复清扫浪费电量。

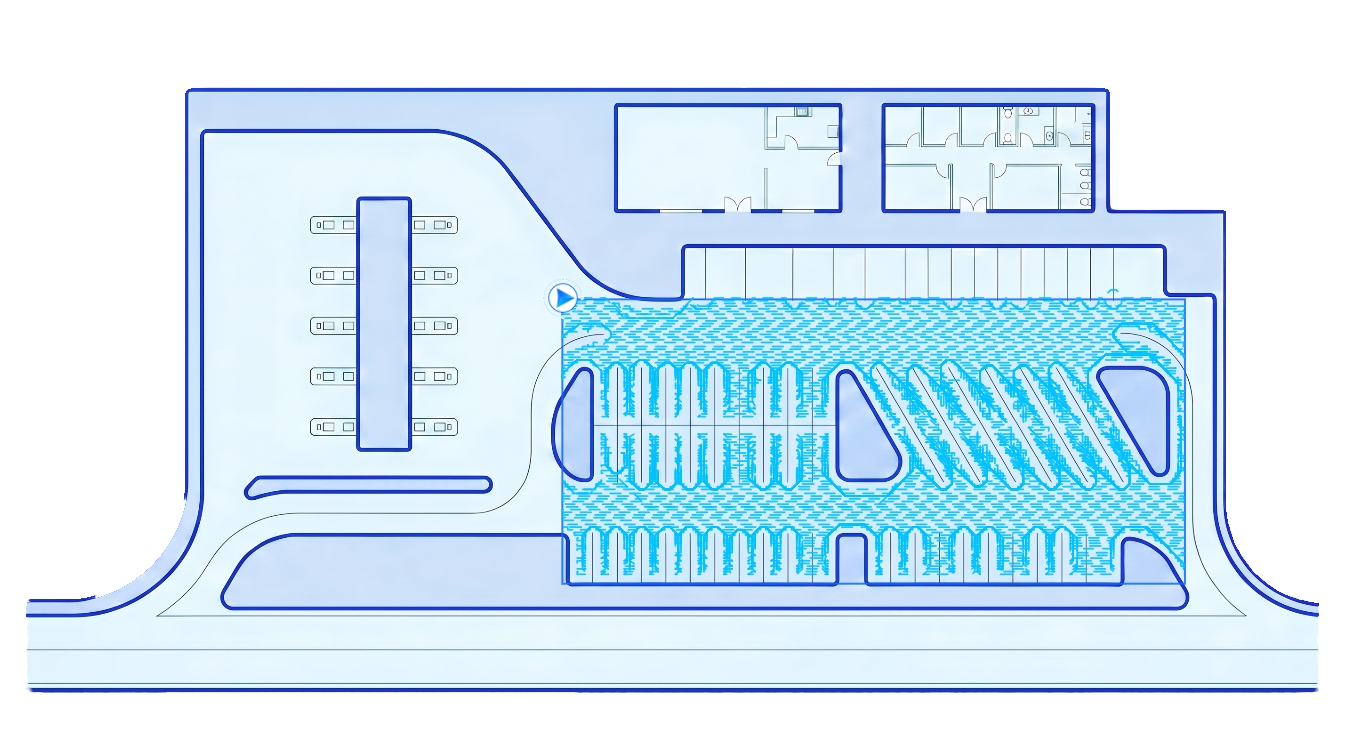

在 scene/publicClean 示例中，BicMap 演示了完整的“框选 -> 规划 -> 执行”流程。用户在地图上框选一个多边形区域后，系统会基于 SLAM 底图的像素亮度进行障碍物检测。代码中定义了 LUMA_THRESHOLD=120 作为硬障碍（墙体）阈值，FLOOR_LUMA=235 作为软障碍阈值。

随后，引擎会根据机器人的实际物理参数（如清洁宽度 SWATH_M=0.3m，安全净空距离 CLEAR_CELLS=3）自动生成弓字形的覆盖清扫路径。在执行过程中，地图上会同时绘制青色虚线的“规划路径”和绿色半透明的“已清洁轨迹”，并实时统计已清洁面积和进度，完美复刻了商用扫地机器人的 App 体验。

2. 社区无人化巡检（Community Inspect）

安防巡检机器人需要在庞大的室外园区或社区中按既定路线 24 小时循环作业，并实时上报异常情况。

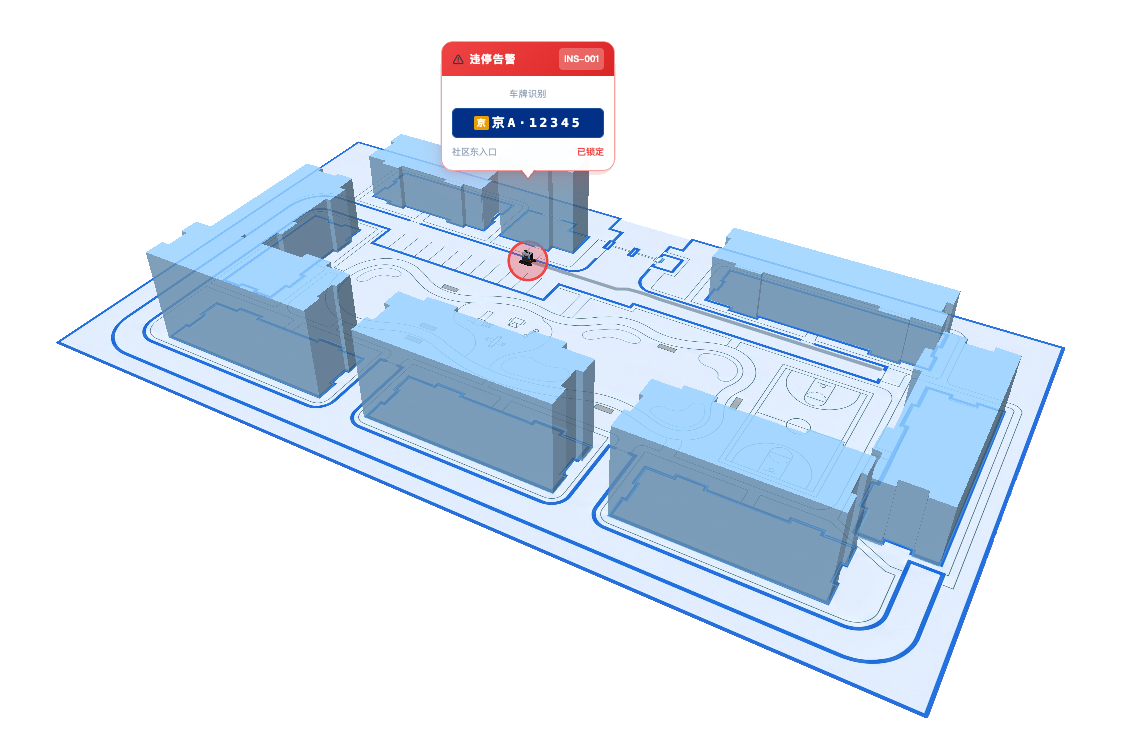

scene/communityInspect 示例构建了一个完整的无人值守监控大屏。底图采用了 3D 建筑物渲染风格，立体感极强。在巡检过程中，系统模拟了两种典型的 AI 视觉告警场景：

• 车辆违停告警：当机器人巡逻到特定点位时，触发车牌识别（如识别出“京A·12345”），并弹出包含抓拍图像的违停警告。
• 高温异常告警：通过模拟热成像数据，在绿化带等区域检测到异常高温，提示潜在的火灾风险。

开发者可以通过控制面板随时暂停、继续或重置巡检任务，展示了 BicMap 在复杂业务逻辑状态管理上的灵活性。

3. 博物馆导览讲解（Robot Guide Tour）

导览机器人需要在复杂的室内环境中穿梭，并在特定的兴趣点（POI）进行语音讲解和多媒体展示。

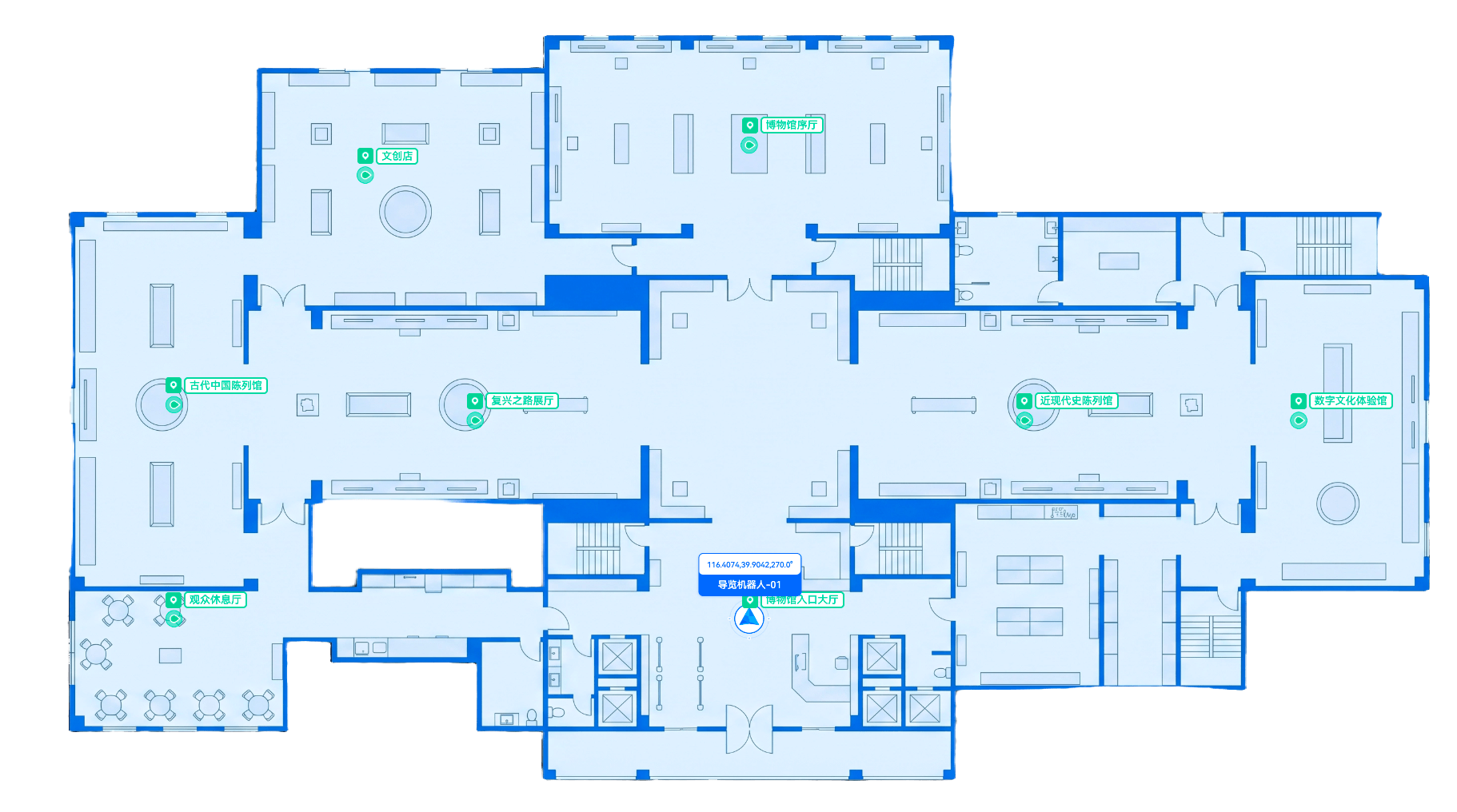

在 scene/robotGuideTour 示例中，业务逻辑被优雅地封装在 useRobotGuideTour Composable 中。底图切换为专用的博物馆 SLAM 地图。当导览开始后，机器人图标会沿着预设的轨迹自动行驶。到达展品位置时，地图上方会平滑弹出一个 GuideNarrationCard 讲解卡片，展示文物的高清图片和解说词，同时更新整体导览进度。这种将地图动画与 UI 状态深度绑定的设计，极大地降低了开发者的接入门槛。

4. 酒店配送（Hotel delivery）

酒店配送是室内机器人最典型的多楼层作业场景：机器人从待机点出发，独立乘坐电梯、穿越走廊，将物品精准送达目标客房，完成后自主返回。在 scene/hotelDelivery 示例中，BicMap 通过多个专用 API 的协同，将这一完整任务链在地图上逐帧还原。

多楼层地图管理由 createFloorManager() 负责。每个楼层对应一张独立的 SLAM 栅格图层，切换楼层时引擎自动加载对应图层，并将其插入到正确的 WebGL 图层顺序中（确保栅格层不会遮盖机器人、FOV 等覆盖物）。地面平面图通过 buildHotelFloorsGeoJSON() 生成 GeoJSON fill 图层，按房间类型着色；3D 模式下则切换为 createBuildings() 渲染的墙体拉伸，配合 pitch 60° 呈现建筑立体感。createSemanticZones() 在此之上叠加大堂、走廊、电梯厅等语义功能区，帮助使用者快速理解空间结构。

机器人渲染支持 2D / 3D 双模式无缝切换。2D 模式下，addStatusRobotMarkers() 渲染带有电量、任务状态角标的机器人图标；3D 模式下替换为 createRobot3DLayer() 加载的 GLB 模型，实时跟随朝向旋转。与机器人联动的还有 createRobotFOV() 生成的 45° 扇形传感器视野（半径 6 米），以及 createIoTBubbles() 在关键事件节点弹出的信息气泡——呼梯、电梯到达、开门、配送到位——气泡随事件持续时间自动消退。

配送状态机封装在 useDeliverySimulation composable 中，以 RobotEngine 为物理内核，通过 routeConfig 中预定义的航点序列驱动任务执行。每个航点携带 type 字段，到达后由 onWaypointReached() 按类型分派逻辑：普通 waypoint 直接导航到下一点，elevator 触发完整的电梯序列（转身对门 → 呼梯 → 进轿厢 → 180° 转身 → 等待模拟运行 → floorManager.switchTo() 切层 → 走出 → 关门），destination 触发配送完成序列（转向房门 → 开门气泡 → 等待 → 自动返程）。整个序列以 async/await 展平，清晰无嵌套回调。

原地旋转由 rotateToHeading() 独立的 RAF 循环驱动，以固定角速度（ROTATE_DPS）逐帧逼近目标朝向，在机器人每次进入新的运动段之前先完成对准，保证行进方向的视觉真实性。视角跟随由 useFollowCam composable 实现：2D 模式下顶视居中跟随，3D 模式下以机器人前方 0.4 米为中心、pitch 80°、zoom 30 模拟近第一人称驾驶视角，让用户仿佛"坐在机器人上"观察路线。当视图楼层与机器人实际楼层不一致时，界面右上角还会出现跨楼层提示横幅，并同步隐藏当前楼层的机器人与 FOV 图层。

---

三、 总结

通过上述源码解析可以看出，BicMap 并非简单地将传统 GIS 引擎套壳，而是深入理解了机器人行业的实际痛点。无论是底层的坐标转换、高性能渲染，还是上层的弓字形路径规划、语义区域交互，BicMap 都提供了开箱即用的解决方案。

如果你正在开发移动机器人工具集、上位机软件、部署运维系统、调度系统、具身智能监控大屏或相关的数字孪生应用，BicMap 绝对是一个值得尝试的开源利器。

开源资源汇总：

• 主站与在线文档：bicmap.x-humanoid-cloud.com
• GL JS 主工程：GitHub - BICMap
• 移动端示例工程：GitHub - BICMap-Mobile
• Python 示例工程：GitHub - BICMap-Python
• NPM 包地址：npmjs.com/package/@x-humanoid-cloud/bic-map
