0x01 真机 RL 的"最后一公里"

1.1 为什么需要人类在环？

强化学习的理想非常诱人：机器人在环境中试错、得到奖励、再更新策略，逐渐变强。但真实机器人不是仿真器。每一次碰撞都可能损伤硬件，每一次失败都可能需要人工重置，而任务本身的难度又层层叠加：

• 动态操作：在锅里翻转物体
• 精密装配：RAM、SSD、USB、汽车仪表盘、IKEA 板件装配
• 双臂协作：物体交接、双臂装配
• 高速接触任务：Jenga whipping
• 长程多阶段任务：IKEA shelf 组合装配

这些任务覆盖了动态、精密、柔性物体、多阶段、双臂协调等不同难点。其问题不只是"动作要准"，而是同时要求视觉、力觉、时序、接触、恢复能力都在线工作。纯模仿学习（BC）容易在分布偏移时崩溃，纯自主 RL 又很难在稀疏奖励下探索到成功。

具体来说，HIL-SERL 要面对的是三座大山：

1. 探索瓶颈：精密任务中，成功区域非常窄。RAM 插入、USB 装配这类任务，机械臂的 6D 位姿、夹爪状态、接触力稍微偏一点就失败。如果让机器人靠随机探索寻找成功路径，就像在撒哈拉沙漠里找一枚特定的回形针。更麻烦的是，真机探索不是免费的——每一次错误接触都可能弯折插针、损坏部件。

2. 信用分配：长程任务中，失败往往不是最后一步突然发生的。IKEA shelf assembly 中，前面侧板装得略微歪一点，后面顶板就很难对齐。问题是：最终失败时，算法要判断到底哪一步该负责。稀疏奖励只在最后告诉你"成功/失败"，但真正需要修正的动作可能发生在几十秒甚至几分钟前。

3. 分布偏移：行为克隆假设机器人执行时仍然处在专家演示覆盖的状态分布里。现实中，机器人第一步偏 1mm，第二步偏 3mm，几步之后就进入了专家从未演示过的状态。模型不知道怎么恢复，只能继续沿着错误方向输出动作。这就是 compounding errors。

1.2 HIL-SERL 的解决方案：四条腿的凳子

HIL-SERL 的解决方案，是让人类在这些 OOD 错误状态中介入，直接提供"从错误状态恢复"的动作数据，将人类在线纠正融入 off-policy RL。这套方案由四个核心模块共同支撑：

1. Pretrained visual backbone：降低视觉学习难度，提高真实图像的泛化能力
2. RLPD-based off-policy RL：利用 prior data（演示+纠偏）和 online replay（自主探索）的 50/50 混合采样，提高样本效率
3. Human corrections：在策略出错时提供高价值纠偏轨迹
4. Binary reward classifier + low-level controller：用视觉分类器提供稀疏奖励，用阻抗控制器保证物理安全

这四个模块缺一不可。没有 pretrained backbone，模型要在真实图像上从零学起，数据效率太低；没有 RLPD，离线演示数据和在线干预数据无法被高效吸收；没有 human corrections，探索瓶颈和分布偏移问题无法突破；没有 reward classifier 和底层控制器的配合，奖励设计无法自动化、硬件安全无法保证。

1.3 论文的核心成果

HIL-SERL 在实验上给出了非常强的结果：在动态操作、精密装配、双臂协调等多类 dexterous manipulation 任务上取得 near-perfect success rates，训练时间通常在 1 到 2.5 小时，相比 imitation learning baseline 平均成功率约 2x improvement，执行速度约 1.8x faster。

其中多个任务是首次在真实机器人上实现的：双臂协调 + 图像输入 + 真实世界 RL，以及 Jenga whipping、正时皮带装配等高速接触任务。

0x02 设计哲学：三句话讲清 HIL-SERL 怎么想

在进入架构和代码之前，我们先讲清楚 HIL-SERL 的设计者是怎么思考问题的。

2.1 真实世界优先

HIL-SERL 砍掉了 SERL 中的仿真环境（franka_sim）、SmallEncoder、MobileNet 等面向快速迭代的组件。默认编码器改为 resnet-pretrained（冻结 ResNet-10 + SpatialLearnedEmbeddings），牺牲计算效率换取真实场景的视觉泛化能力。所有设计决策围绕"在真实 Franka 机器人上跑通"这一目标。

2.2 人类干预是数据，不是异常

人类干预不是"策略失败的补救"，而是"高质量训练信号的来源"。干预数据被独立存储（intvn_data_store），与在线数据享有同等训练地位。HG-DAgger 范式下，干预数据甚至是唯一的训练信号。在这种视角下，每一次人类接手都是在给 RL 算法注入最稀缺的信息——在策略最薄弱的状态下，什么动作是有效的。

2.3 工程实用主义

统一配置系统替代 SERL 的 per-task 脚本硬编码；混合动作空间（SAC + DQN）解决夹爪离散控制的实际问题；纯稀疏奖励 + 分类器替代手工奖励工程；不做置信度预测、不做平滑控制权切换——够用就好。这种"够用就好"的态度贯穿了整个实现，避免了研究性组件对工程稳定性的干扰。

2.4 为什么这套哲学能落地？

这三个设计哲学能行得通，依赖于三个工程前提：

• 增量控制 + 低频策略（10Hz）：硬切换人类干预不会导致控制信号的跳变或震荡
• 人类干预提供正例：纠偏数据直接弥补了稀疏奖励的信息不足
• 50/50 采样 + 大容量 buffer：冗余的自主探索数据被自然稀释，不会淹没高价值的干预信号

0x03 SERL vs HIL-SERL：演进了什么

HIL-SERL 建立在 SERL 的工程和算法基础之上，但两者有明确的差异。

3.1 设计差异

HIL-SERL 的关键增强是：在 SERL 的 RLPD / Actor-Learner / 视觉奖励 / 控制系统之上，引入 human corrections。论文中也明确区分了二者：SERL 主要使用 human demonstrations，而 HIL-SERL 同时使用 human demonstrations 和 corrections。这个差异看似很小，但对于困难任务非常关键，因为 correction 数据恰好出现在策略最薄弱的位置。

我们可以这样理解：

SERL：先给机器人一批示范，然后让它强化学习微调。
HIL-SERL：机器人一边学，一边允许人类在错误状态中把它拉回来。

这使得 HIL-SERL 不只是“更会模仿”，而是更会从错误中恢复。

3.2 演化关系

两者的演化关系如下：

SERL (ICRA 2024, Luo et al.)
    · 仅离线 Demo (20条) + 在线自主探索
    · 简单短 horizon 任务 (PCB，线缆，搬运)
    · 单臂，25~50 min 训练
    · 100% 成功率 (简单任务)
            |
            | 问题：复杂任务(双臂/动态/长horizon)学不动
            | 原因：纯探索在高维空间样本复杂度爆炸，策略陷入局部最优无法脱困
            |
            v
HIL-SERL (arXiv 2024, Luo et al.)
    核心改进：
       + 人类在线纠正 (最关键)
         · 策略卡住时人类接管 -> 注入高质量 off-policy 数据
         · 纠正数据同时进 Demo Buffer + RL Buffer
         · 干预频率随策略提升逐渐降为零
       + DQN 夹爪 Critic
         · 分离连续/离散动作空间 -> 简化多阶段任务学习
       + 双臂支持 (12D twist)
         · 统一框架处理单臂/双臂协调
       + 动态任务支持 (前馈力矩控制)
         · 不仅是精密操作，也能学 open-loop 动态行为
       = 同样保留：RLPD + 预训练视觉 + 阻抗控制 + 相对坐标

3.3 核心差异：一条数据通道到两条

SERL 把所有数据（包括干预数据）通过同一个 data_store 传输，Learner 端无法区分数据来源。干预数据混入 replay buffer，与在线自主数据同等对待。

而 HIL-SERL 使用两个独立通道——data_store 传输在线数据，intvn_data_store 单独传输干预数据——使 Learner 能将干预数据作为高质量的 demo 独立管理，实现 50/50 的混合采样。

维度	SERL	HIL-SERL
数据通道	1 个（actor_env）	2 个（actor_env + actor_env_intvn）
干预数据	混入同一 buffer，无区分	独立存储，独立管理
Demo 来源	仅离线 pickle 预加载	离线 pickle + 在线干预动态注入
干预统计	无	intervention_count/steps
Buffer 持久化	无	定期 dump pickle

3.4 系统维度对比

SERL 和 HIL-SERL 的系统维度对比如下：

维度	SERL	HIL-SERL
定位	研究框架（多算法、多编码器、仿真支持）	工程系统（专注真实机器人部署）
Agent 类型	4 种（SAC/DrQ/VICE/BC）	3 种（SAC/SAC_Hybrid/BC）
编码器	3 种（Small/ResNet/MobileNet）	1 种（ResNet-pretrained only）
动作空间	纯连续	连续 + 离散混合
配置系统	per-task 脚本 + FLAGS 硬编码	统一 DefaultTrainingConfig
奖励学习	VICE Agent（内嵌分类器）	Wrapper 外挂分类器
双臂支持	不支持	支持（SAC_Hybrid_Dual）
仿真支持	支持（franka_sim）	不支持

3.5 设计取舍

SERL 和 HIL-SERL 的设计取舍如下：

SERL 的取舍：灵活性 > 易用性
    └ 保留：多算法、多种编码器、仿真、分布式 Critic
    └ 代价：用户需要自己组装，per-task 脚本维护高

HIL-SERL 的取舍：实用性 > 灵活性
    └ 保留：人类干预闭环、混合动作空间、统一配置、多阶段奖励
    └ 代价：砍掉了研究性组件，编码器选择受限，无仿真
    └ 核心增强：
      - 干预双通道：独立管理干预数据和在线探索数据
      - 统一配置系统：通过配置类管理多种训练模式
      - 混合动作空间：SAC + DQN 分离连续/离散控制
      - 更强的实时性：SpaceMouse 改用子进程避免 GIL 阻塞

支持的功能

功能	背后思路
SpaceMouse 人类干预	真实部署中策略必然犯错，人类纠正是最直接的高质量信号
独立干预 Buffer	干预数据与在线数据分离，RLPD 中 50/50 采样保证干预信号不被稀释
HG-DAgger 训练	有些任务 RL 探索代价太高，纯模仿学习更高效
RLPD 混合训练	结合 RL 自探索和人类演示的优势
双臂操作	物体交接等任务需要双臂协调
混合动作空间（SAC+DQN）	夹爪是离散的（开 / 关 / 保持），用 DQN 比 SAC 的连续输出更合理
夹爪惩罚	避免策略频繁切换夹爪，减少机械磨损和无效动作
多阶段奖励分类器	复杂任务（如先抓取再插入）需要分阶段判定成功
多相机奖励分类器	单相机视角有限，多相机融合提高判定准确性
奖励偏置（reward_bias）	稀疏奖励下适当偏置帮助早期学习
预训练 ResNet 编码器	真实图像复杂度高，从头训练编码器数据效率太低
Buffer 持久化	训练中断可恢复，长期积累演示数据
干预统计追踪	监控人类工作量，评估策略改进效果

不支持的功能

不支持	背后思路
仿真环境	真实世界部署不需要 sim2real，砍掉减少维护负担
DrQ Agent	数据增强功能已内化到 SAC 的 augmentation_function 回调，无需独立 Agent
VICE Agent	奖励分类器已通过 Wrapper 实现，不需要在 Agent 内部耦合
SmallEncoder / MobileNet	真实场景视觉复杂度高，轻量编码器不够用
DistributionalCritic / ContrastiveCritic	研究性组件，工程系统不需要
平滑控制权切换	硬切换实现简单，实际效果足够，避免引入额外超参
置信度预测 / 转折点识别	工程复杂度高，收益不确定，当前阈值方案够用
RLDS 数据集支持	面向研究的数据格式，工程系统用 pickle 足够
状态输入（create_states）	真实部署依赖视觉，纯状态输入无实际用途

0x04 系统架构：两个进程 + 三层 Wrapper

4.1 HIL-SERL 总体支柱

采样效率的"核动力"：UTD

• 观点："高 UTD（Update-to-Data）的暴力计算"是采样效率的第一功臣。
• 实现：通过 cta_ratio（如 20:1），每一步物理交互对应 20 次 Critic 更新。这让网络在极短的时间内"吃透"少量物理数据。
• 稳定性：引入 LayerNorm 防止高频更新导致的 Q 值爆炸。

机器人的"手感"：SAC vs DQN

• SAC（连续控制）：负责机械臂的 6D 空间平滑移动。由于输出是正态分布，它具备极细微的调优能力。
• DQN（离散控制）：负责夹爪的开关。"非黑即白"的离散 Q 值比连续分布更适合处理二进制动作，避免了夹爪在开关之间的犹豫。

人在回路（HIL）：指路与纠错

• 解决"怎么去"，把机器人从迷茫中拉回正轨。

HG-DAgger 的"门控"逻辑

• 事先预防：不同于原版 DAgger 的事后补救，HG-DAgger 通过 Human Gating 在错误发生前瞬间拦截。
• 代码证据：info.pop("intervene_action")。系统只在人类干预时记录数据，实现了"只学错题"的高效策略。

4.2 Actor-Learner 架构

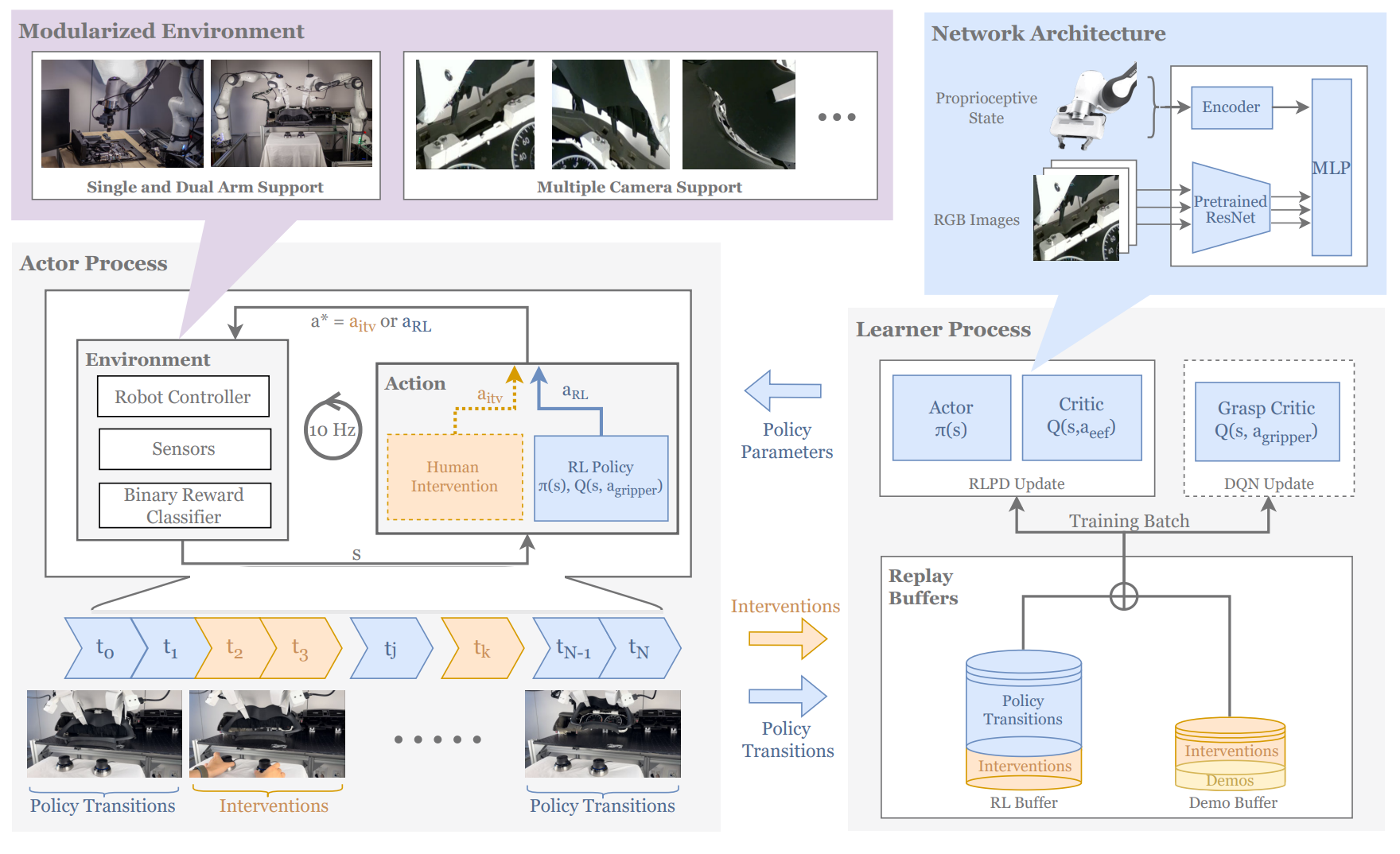

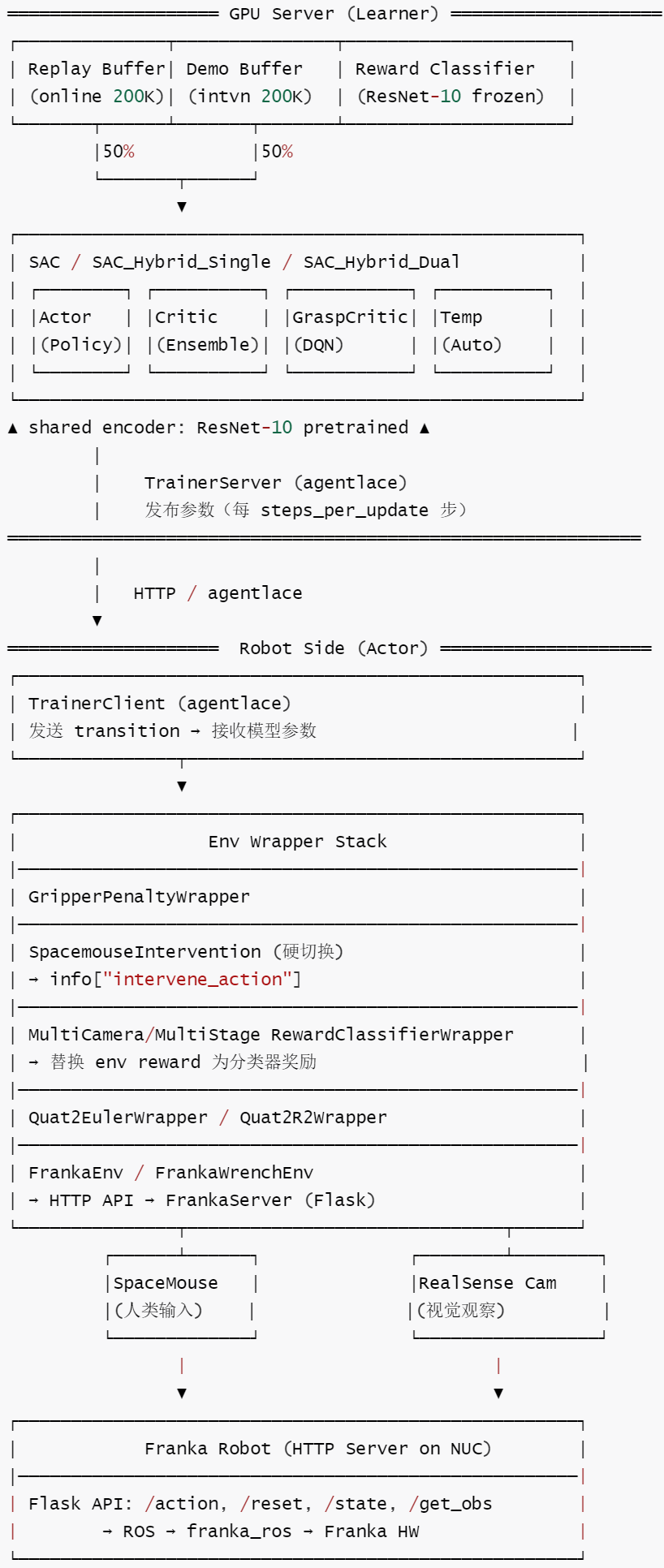

HIL-SERL 由两个主要组件组成：Robot Side（Actor Process）和 GPU Server（Learner Process），中间通过 agentlace 通信。

Actor Process 的主要功能是：

• 在机器人上执行当前策略与环境进行交互，并将数据发送回重放缓冲区replay buffer。
• 人类通过使用 “遥操作工具 SpaceMouse” 干预操作机器人，从而将从RL策略中接管对机器人的控制。

Learner Process 的功能是：

• 从demo buffer 和replay buffer中等量采样数据，使用RLPD优化策略进行训练，并定期将更新的策略发送给Actor Process。

交互关系：Actor 向 Learner 发送 transition 数据，Learner 向 Actor 发布更新后的策略参数。各组件间的通信有三条路径：

• Actor → Learner：通过 ZMQ 上传 transition 数据（data_store 和 intvn_data_store 两个通道）
• Learner → Actor：通过 ZMQ 下发策略参数（BroadcastServer → BCClient）
• Actor → Robot Server：通过 HTTP POST 发送动作指令、获取观测状态

4.3 多层 Wrapper 链

我们来看 Actor 端的环境层是如何组织的。每个 wrapper 都有其不可替代的职责，从内到外依次是：

底层 — FrankaEnv：通过 Flask HTTP API 与真实机器人通信，发送动作指令、获取观测和状态信息。这是对机器人硬件的直接封装。

第二层 — 坐标转换（Quat2EulerWrapper / RelativeFrame）：将四元数姿态表达转换为欧拉角或 6D 旋转矩阵，将绝对坐标系转换为 end-effector 相对坐标系。这部分继承自 SERL，但 HIL-SERL 做了简化——只保留 ResNet 编码器和相对坐标的固定组合。

第三层 — 奖励分类器（RewardClassifierWrapper）：将环境的原始奖励替换为分类器给出的二元奖励（成功=1，失败=0）。这种替换使得奖励设计完全自动化——不需要手工设计密集奖励函数，只需采集成功/失败图像训练一个 ResNet-10 分类器。

第四层 — 人类干预（SpacemouseIntervention）：利用 SpaceMouse 6DoF 输入设备实现人类随时接管。当人类推动 SpaceMouse 的力超过阈值时，策略动作被替换为人类动作。切换是硬切换（没有平滑过渡），但实际效果足够。

最外层 — GripperPenaltyWrapper：对频繁切换夹爪的行为施加罚分，减少机械磨损和无效动作。

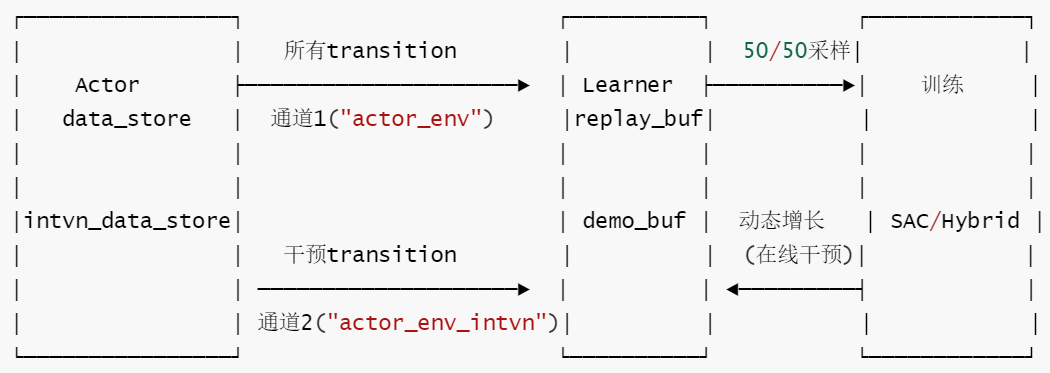

4.4 双通道数据流

这是 HIL-SERL 与 SERL 最根本的设计差异。

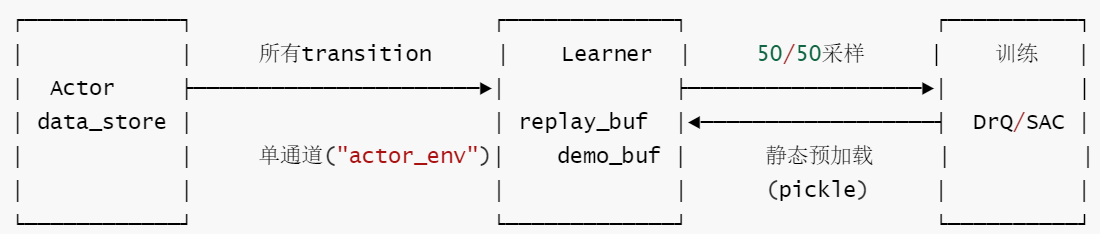

SERL 干预数据流：在 SERL 中，所有数据（包括干预数据）都通过同一个 data_store 传输，Learner 端无法区分数据来源。干预数据被当作高质量的 transition 混入 replay buffer。

HIL-SERL 使用两个独立的数据通道：

• 普通的 data_store 传输在线探索数据
• 独立的 intvn_data_store 传输人类干预数据

这种双通道设计让 Learner 能够区分数据来源，将干预数据作为高质量的 demo 独立管理。

为什么需要双通道？ 如果干预数据混入在线数据的单一通道，Learner 无法区分数据来源。SERL 的做法是把所有数据混在一起，用静态 pickle 预加载 demo。而 HIL-SERL 需要动态管理干预数据——干预数据不仅需要优先训练，还需要随训练进程持续注入和更新。

SERL 和 HIL-SERL两者对比如下：

维度	SERL	HIL-SERL
数据通道	1 个（actor_env）	2 个（actor_env + actor_env_intvn）
干预数据	混入同一 buffer，无区分	独立 intvn_data_store，Learner 端独立 demo_buffer
Demo 来源	仅离线 pickle 预加载	离线 pickle + 在线干预数据动态注入
干预统计	❌无	✅ intervention_count/steps
Buffer 持久化	❌无	✅ 定期 dump pickle
QueuedDataStore 容量	2000	50000

4.5 训练范式数据流

两种训练范式的数据流差异如下：

• RLPD（默认）：data_store 插入所有数据（包括自主交互和干预），intvn_data_store 额外插入干预数据。Learner 端从 replay_buf（在线 50%）和 demo_buf（干预数据 50%）混合采样。
• HG-DAgger：intvn_data_store 是唯一的数据来源，data_store 完全不使用。Learner 只在 demo_buf 中采样，做纯行为克隆。

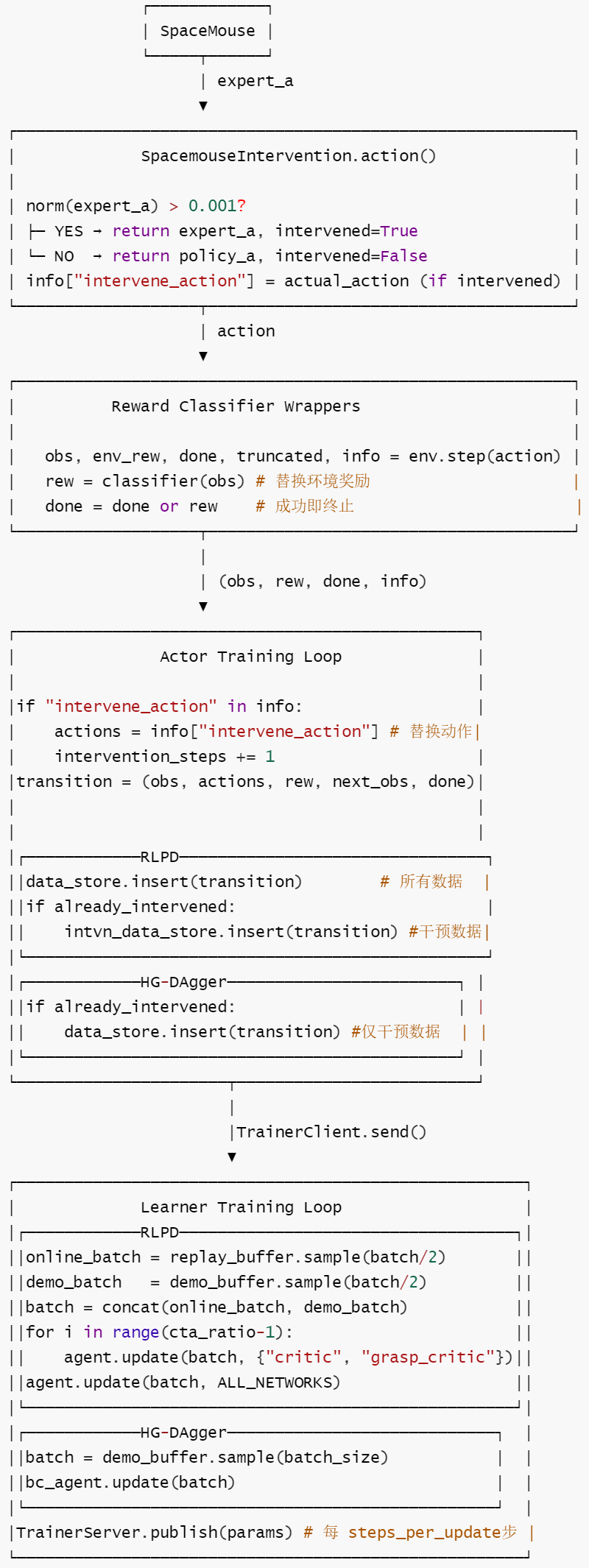

综合两个范式之后，数据流图如下：
