目录

一、WLAN是什么

二、无线控制器自动注册AP

三、无线控制器二层注册

四、无线控制器三层注册

五、无线控制器本地MAC认证配置

一、WLAN是什么

定义：WLAN就是无线局域网，它是计算机网络与无线通信技术相结合的产物，它利用射频（RF）技术，取代旧式的双绞线构成局域网络，提供传统有线局域网的所有功能。是一种利用电磁波传递信息实现在中短距离范围内通信的技术

主要无线技术：IrDA（红外线）、BlueTooth（蓝牙）、5G、802.11a/b/g/n、ZigBee

无线技术的优点：

1、无线让网络使用更自由，不受限于线缆和端口位置

2、无线让网络建设更经济，通信更便利，有效降低布线成本

3、无线让工作更高效，不受限于时间和地点

WLAN技术标准

标准	频段	定位
802.11b	2.4G	初代低速 WiFi
802.11a	5G	早期 5G WiFi
802.11g	2.4G	兼容 b，54M 主流老 WiFi
802.11n(WiFi4)	2.4G/5G	双频，MIMO
802.11ac(WiFi5)	5G	纯 5G 高速
802.11ax(WiFi6)	2.4G/5G	新一代 WiFi

WLAN基本要素：

SSID（Service Set ID）： 服务集识别码，无线网络的名称，用户通过 SSID 来识别并选择要连接的无线网络。

STA（Station）：任何的无线终端设备，如手机、笔记本电脑

AP（Access Point）：一种特殊的STA，无线网络的接入设备，负责提供无线信号覆盖，让 STA 可以接入网络。

AC(Access Controller)：无线控制器，用于集中管理多个 AP，实现配置下发、用户认证、漫游管理等功能。

BSS（Basic Service Set）：基本服务集，由一个 AP 和其连接的所有 STA 组成的基本无线单元，是无线网络的基本组成部分。

DS（Distribution System）：分布式系统，用于连接多个 BSS 的骨干网络（BSS可相同，可不同），负责在不同 AP 之间转发数据，实现用户漫游。

ESS（Extended Service Set）：扩展服务集，采用相同的SSID的多个BSS形成的更大规模的虚拟BSS。

WLAN面临的挑战与问题

1、干扰：工作在相同频段的其他设备会对WLAN设备的正常工作产生影响。

2、高密场景：无线终端密集场景下如何保证传输效率，对无线体验至关重要。

3、电磁辐射：无线设备的发射功率应满足安全标准，以减少对人体的伤害。

4、数据安全性：无线网络中，数据在空中传输，因此安全性显得尤为重要。

---

二、无线控制器自动注册AP

什么是Fit AP自动发现、自动注册、自动固化

目的：让 AP 不用手动配置就能被 AC 集中管理

1、AP 自动发现：AP 刚上电时，自动在网络里找到自己的 “管理者”——AC，并获取它的 IP 地址。

2、AP 自动注册（Auto Join）：AP 找到 AC 后，和 AC 建立 CAPWAP 隧道，完成身份验证并加入 AC 管理的过程。

具体流程：AP 向 AC 发送Discovery Request报文；AC 回应Discovery Response，确认自己的身份；AP 发送Join Request，带上自己的序列号、型号等信息；AC 校验 AP 信息，通过后返回Join Response；隧道建立成功，AP 正式注册到 AC 上，进入受控状态。

3、AP 自动固化

AP 注册成功后，自动从 AC 下载配置文件，加载并固化到本地，无需人工配置。

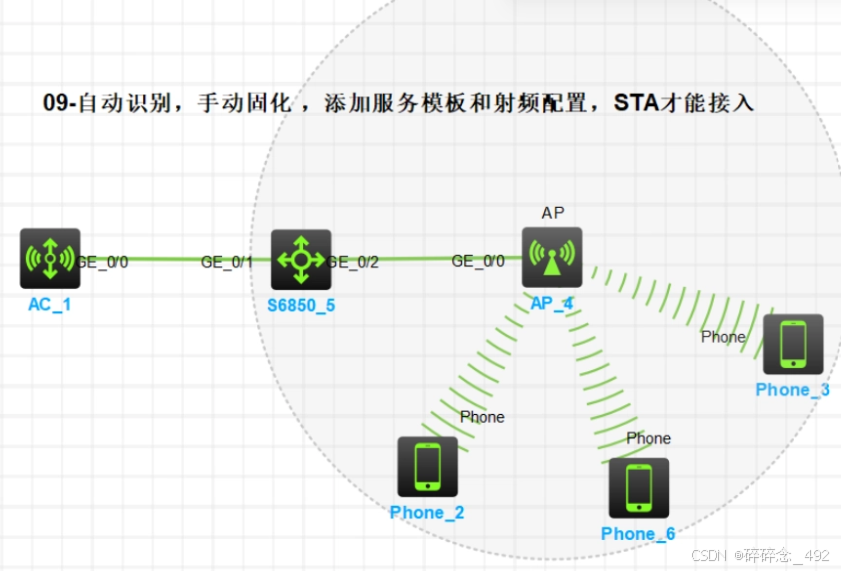

（1）配置交换机

1、创建vlan
vlan 100
# 上联AC
interface GigabitEthernet1/0/1
 port link-type trunk
 undo port trunk permit vlan 1
 port trunk permit vlan 100
 port trunk pvid vlan 100
 # 下联AP
interface GigabitEthernet1/0/2
 port link-type access
 port access vlan 100

（2）配置AC：VLAN及三层接口、Trunk接口、DHCP地址池、无线服务模板、开启射频功能

1. 配置VLAN及三层接口
system-view
vlan 100
interface Vlan-interface100
 ip address 192.1.0.1 255.255.0.0

2. 配置级联Trunk接口
interface GigabitEthernet1/0/0
 port link-type trunk
 undo port trunk permit vlan 1
 port trunk permit vlan 100
 port trunk pvid vlan 100

3. 配置DHCP地址池
dhcp enable
dhcp server ip-pool 1
 network 192.1.0.0 16
 gateway-list 192.1.0.1

4. 配置无线服务模板
wlan service-template 1
 ssid henu-学号
 vlan 100
 service-template enable

5. 开启自动识别AP与手动固化
wlan auto-ap enable

display wlan ap all //此处可显示固化后的ap列表

6.开启射频功能
wlan ap ap1
radio 2
service-template 1
radio enable

验证结果

1. 查看AP注册与固化状态
display wlan ap all

2、客户端列表
dis wlan client

3、AP和Phone获取IP地址
display dhcp server ip-in-use

---

三、无线控制器二层注册

Fit AP 二层注册的核心是AP 与 AC 同属一个广播域（同 VLAN、同网段），AP 通过二层广播发现 AC，然后建立CAPWAP 隧道完成注册与管控。

核心条件：AC 与 AP 在同一 VLAN、同一 IP 网段

注册原理与流程：

1. AP 上电获取 IP

• AP 通过DHCP获取 IP（与 AC 同网段）

2. 二层广播发现 AC（关键）

• AP 发广播 Discovery 请求，在本网段找 AC。
• 同广播域的 AC 收到后，检查 AP 权限（白名单 / 自动注册），回复Discovery 响应。

3. 建立 CAPWAP 隧道

• AP 与 AC 协商，建立CAPWAP 控制隧道
• 隧道用途：AC 下发配置、AP 上报状态、版本升级。

4. 配置下发与上线

• AP 从 AC 下载配置、版本、WLAN 模板。
• 注册完成，AP 转为Run 状态，开始提供无线服务。

二层 vs 三层注册

对比项	二层注册	三层注册
网络层级	同 VLAN / 同网段，无三层路由	跨网段 / 跨 VLAN，需三层互通
AC 发现方式	AP 二层广播	DHCP Option 43 或 DNS
CAPWAP 隧道	直接建立	路由可达后建立
适用场景	小型网络、AC 与 AP 同楼	大型园区、多分支

（1）配置二层交换机，创建三个vlan

system-view
vlan 100
vlan 200
vlan 300

# 上联AC
interface GigabitEthernet1/0/1
 port link-type trunk
 undo port trunk permit vlan 1
 port trunk permit vlan 100 200 300
 port trunk pvid vlan 100

 # 下联AP
interface GigabitEthernet1/0/2
 port link-type trunk
 undo port trunk permit vlan 1
 port trunk permit vlan 100 200
 port trunk pvid vlan 100

# 下联有线终端
interface GigabitEthernet1/0/3
 port access vlan 300

（2）配置AC：DHCP（注意三个VLAN的地址池都要配）、VLAN及三层接口、Trunk接口、无线服务模板、开启射频功能

1. 开启DHCP功能
system-view
dhcp enable

2. 配置DHCP地址池
# AP地址池
dhcp server ip-pool 1
 network 192.168.201.0 mask 255.255.255.0
 gateway-list 192.168.201.1
 quit
# 无线用户地址池
dhcp server ip-pool 2
 network 192.168.202.0 mask 255.255.255.0
 gateway-list 192.168.202.1
 quit
# 有线用户地址池
dhcp server ip-pool 3
 network 192.168.203.0 mask 255.255.255.0
 gateway-list 192.168.203.1
 quit

 3. 配置VLAN及三层接口
vlan 100
vlan 200
vlan 300

interface Vlan-interface100
 ip address 192.168.201.1 255.255.255.0

interface Vlan-interface200
 ip address 192.168.202.1 255.255.255.0

interface Vlan-interface300
 ip address 192.168.203.1 255.255.255.0

4. 配置上联Trunk接口
interface GigabitEthernet1/0/0
 port link-type trunk
 undo port trunk permit vlan 1
 port trunk permit vlan 100 200 300
 port trunk pvid vlan 100

5. 配置无线服务模板
wlan service-template 1
 ssid henu-学号
 service-template enable

开启自动识别功能
wlan auto-ap enable

 6.开启射频功能
wlan ap ap1
  radio 1
  service-template 1 vlan 200
  radio enable

AC在整个网络中的角色是什么？

AC（无线控制器）是整个无线网络的 “大脑”，AP（无线接入点）只是负责发射无线信号的 “天线”。

AP 本身不能独立工作，必须和 AC 建立连接，才能获取配置、上线并发射 Wi-Fi 信号。
所以 AC 的所有配置，本质上都是为了：

1. 让 AP 能正常注册、上线
2. 让无线用户能正常获取 IP、上网
3. 统一管理所有 AP 的无线信号和策略

换言之，AP所有要实现的功能都在AC上配置，AP只负责和 AC 建立连接，才能获取配置、上线并发射 Wi-Fi 信号。

---

四、无线控制器三层注册

三层注册指 AP 与 AC 不在同一 VLAN / 网段，借助路由可达完成上线注册。

整体流程核心逻辑：

1. Fit AP 上电初始化，先获取自身 IP 地址（DHCP）；
2. AP 通过多种方式（DHCP Option43、DNS、广播转单播）解析出 AC 的 IP；
3. AP 主动发起 CAPWAP 控制通道 TCP连接 AC；
4. AP 与 AC 完成 CAPWAP 隧道建立、证书 / 密钥校验、版本同步、配置下发；
5. AP 完成注册，AC 统一管理射频、SSID、VLAN、信道功率等无线参数，用户业务数据通过 CAPWAP 数据隧道转发。

DHCP Option43的作用是什么？

解决三层注册痛点

二层注册 AP 可靠全网广播 CAPWAP 发现报文找 AC，但广播无法跨越三层网关（路由器 / 三层 VLANIF），跨网段 AP 收不到 AC 回复，无法上线。
DHCP 服务器下发 IP 地址时，通过 Option 43 携带AC 的 IP 地址，AP 拿到 AC 单播 IP 后，直接点对点发起 CAPWAP 隧道连接，实现跨三层上线，是大型园区无线三层部署必备技术。

简言之：三层 AP 跨网段时，DHCP 借 Option43 把 AC 的 IP 地址推给 AP，让 AP 不用广播、单播主动找到 AC 完成注册上线。

dhcp server ip-pool ap-vlan
 option 43 hex 80070000C0A86401

（1）配置三层交换机

1. 配置VLAN及三层接口
system-view
vlan 100
vlan 200
vlan 300
vlan 400

interface Vlan-interface100
 ip address 192.168.10.83 255.255.255.0

interface Vlan-interface200
 ip address 192.168.20.1 255.255.255.0

interface Vlan-interface300
 ip address 192.168.30.1 255.255.255.0

interface Vlan-interface400
 ip address 192.168.40.1 255.255.255.0

 2. 配置上联AC接口
interface GigabitEthernet1/0/1
 port link-type trunk
 undo port trunk permit vlan 1
 port trunk permit vlan 100 200

 3. 配置下联有线终端接口
interface GigabitEthernet1/0/2
 port access vlan 300

4. 配置下联AP接口
interface GigabitEthernet1/0/3
 port link-type trunk
 undo port trunk permit vlan 1
 port trunk permit vlan 200 400
 port trunk pvid vlan 400

 5. 配置DHCP及Option43
dhcp enable

# 无线用户地址池
dhcp server ip-pool 2
 network 192.168.20.0 mask 255.255.255.0
 gateway-list 192.168.20.1
 quit

# 有线用户地址池
dhcp server ip-pool 3
 network 192.168.30.0 mask 255.255.255.0
 gateway-list 192.168.30.1
 quit

# AP地址池（含Option43）
dhcp server ip-pool 4
 network 192.168.40.0 mask 255.255.255.0
 gateway-list 192.168.40.1
 option 43 hex 8007000001c0a80a01
 quit

（2）配置AC

1. 配置VLAN及三层接口
system-view
vlan 100
vlan 200

interface Vlan-interface100
 ip address 192.168.10.1 255.255.255.0

2. 配置上联Trunk接口
interface GigabitEthernet1/0/0
 port link-type trunk
 undo port trunk permit vlan 1
 port trunk permit vlan 100 200

3. 配置静态路由（指向AP网段）
ip route-static 192.168.40.0 255.255.255.0 192.168.10.83

4. 配置无线服务模板
wlan service-template 1
 ssid henu-学号
 service-template enable

5.自动识别、手动固化
wlan auto-ap enable

6.开启射频功能
wlan ap ap1
  radio 1
  service-template 1 vlan 200
  radio enable

---

五、无线控制器本地MAC认证配置

本地MAC认证：AC本地维护用户MAC地址白名单，客户端接入时以MAC为用户名/密码完成认证，只有白名单内设备可接入无线网络，提升接入安全性。

应用场景：

场景 1：企业固定办公设备专属内网 WiFi

企业台式机、办公笔记本、打印机、工控终端数量固定，不希望员工私自用个人手机连内网 WiFi 窃取内网数据。
把所有办公设备 MAC 录入 AC 本地白名单，仅固定设备能接入内网 SSID；个人手机、外来访客即使搜到 WiFi 也无法连接，内网安全性大幅提升。

场景 2：小型门店、商铺专属自用 WiFi

小店老板自用收银机、收银平板、监控连 WiFi，不想让周边路人蹭网。
仅把自家设备 MAC 加入本地白名单，无密码 WiFi 也不会被蹭网

（1）配置交换机

system-view
vlan 100
vlan 200

 # 上联AC
interface GigabitEthernet1/0/1
port link-type trunk
undo port trunk permit vlan 1
port trunk permit vlan 100 200
port trunk pvid vlan 100

# 下联AP
interface GigabitEthernet1/0/2
 port link-type access
 port access vlan 100

（2）配置AC

1. VLAN及三层接口配置
system-view
vlan 100
vlan 200

interface Vlan-interface100
 ip address 112.12.1.25 255.255.0.0

interface Vlan-interface200
 ip address 112.13.1.25 255.255.0.0

 2. 级联Trunk接口
interface GigabitEthernet1/0/0
 port link-type trunk
 undo port trunk permit vlan 1
 port trunk permit vlan 100 200
 port trunk pvid vlan 100

 3. 开启DHCP并配置地址池
dhcp enable

dhcp server ip-pool vlan100
 network 112.12.0.0 mask 255.255.0.0
 gateway-list 112.12.1.25

dhcp server ip-pool vlan200
 network 112.13.0.0 mask 255.255.0.0
 gateway-list 112.13.1.25

4. 配置本地认证域
domain local-mac
 authentication lan-access local
 authorization-attribute idle-cut 15 1024

5.创建本地MAC用户（填写客户端实际MAC）
local-user [00e004021235] class network //下划线处替换成你的字符串
 password  simple  [00e004021235] //下划线处替换成你的字符串
 service-type lan-access

6. 无线服务模板（绑定MAC认证）
wlan service-template 1
 ssid henu-学号
 vlan 200
 client-security authentication-mode mac
 mac-authentication domain local-mac
 service-template enable

7.自动识别、手动固化
wlan auto-ap enable

8.开启射频功能
wlan ap ap1
  radio 1
  service-template 1 vlan 200
  radio enable
