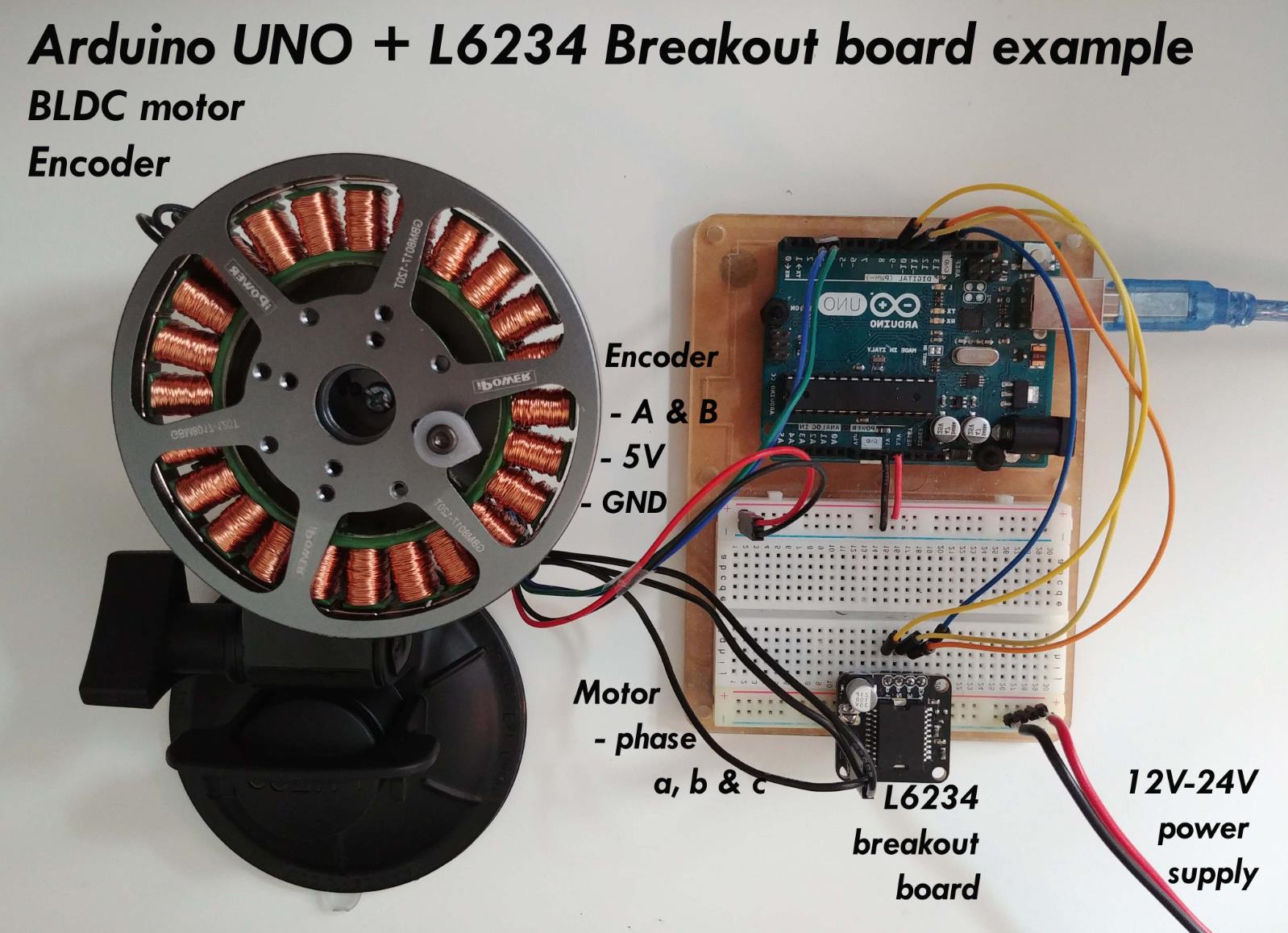

基于Arduino与BLDC（无刷直流电机）的三模冗余控制算法架构机器人，是一种面向高可靠性、高安全性需求设计的先进机电一体化系统。该架构通过引入多重硬件与软件的备份机制，确保机器人在面临单点故障（如主控死机、传感器失效、通信中断）时，仍能维持基本功能或安全停机。以下是该系统的详细专业解析：
一、 主要特点
异构计算与多模态控制架构
系统通常采用“主控+协控+底层安全”的三层异构架构。例如，以高性能微控制器（如STM32或ESP32）作为主控负责复杂算法（如FOC矢量控制、SLAM建图、轨迹规划）；以另一颗MCU作为协控负责状态监测与数据校验；底层则保留独立的硬件级安全逻辑（如纯硬件比较器电路）。这种分层设计实现了算力分配的最优化与故障域的物理隔离。
多源传感器数据融合与交叉校验
在BLDC电机的闭环控制中，系统摒弃单一传感器依赖，采用多源冗余感知。例如，同时使用磁编码器（高精度绝对位置）、霍尔传感器（基础换相）和IMU（姿态与角速度）进行数据融合。通过算法实时比对三者数据，若某一传感器反馈出现异常跳变或超时，系统可瞬间切换至备用传感器，确保电机控制不失控。
硬件级安全兜底与故障降级机制
当主控MCU因电磁干扰或软件Bug发生死机时，系统具备硬件级兜底能力。例如，独立的安全协控芯片或纯硬件保护电路能够接管底层驱动，强制切断BLDC电机的功率输出（过流、过压、短路保护响应时间≤10μs，优先级高于软件控制），或控制电机以极低的安全速度滑行至停止，防止机器人发生“飞车”或失控撞击。
动态热备与无缝切换
在双MCU冗余设计中，系统采用心跳包（Heartbeat）机制进行实时状态监测。主节点与热备节点之间保持高频通信，一旦主节点心跳丢失，热备节点能在毫秒级内无缝接管控制权，重新初始化BLDC驱动并恢复机器人的运动状态，对外部上位机而言几乎无感知。
二、 典型应用场景
医疗手术与康复机器人
在涉及人体安全的医疗场景中，BLDC电机驱动的机械臂或外骨骼必须保证绝对可靠。三模冗余架构能够防止因系统崩溃导致的机械臂失控伤人，满足医疗器械极高的安全合规标准。
航空航天与深海探测机器人
如无人机、火星车或水下ROV/AUV，这类设备在运行中无法进行人工干预。面对极端环境下的强电磁干扰、高压或低温，冗余架构能确保机器人在部分元器件失效时，仍能完成关键任务或安全返回。
重载工业AGV与协作机器人
在工厂环境中，数百公斤级的重载AGV或与人共存的协作机械臂一旦发生失控，将造成严重的财产损失或人员伤亡。冗余控制提供了必要的安全屏障，确保在突发故障时能紧急制动。
高可靠性科研与竞赛平台
在RoboMaster等高强度对抗竞赛或国家级重点科研项目中，机器人需在长时间、高负荷下稳定运行。冗余架构大幅降低了因偶发性软硬件故障导致比赛中途退赛或实验数据丢失的风险。
三、 需要注意的关键事项
严格的电磁兼容（EMC）与物理隔离
冗余系统最怕“共模故障”（即同一干扰同时击穿主备系统）。BLDC电机的高频PWM驱动会产生严重的电磁干扰，主控与冗余协控的电源必须完全隔离（采用独立DC-DC模块），信号线需严格屏蔽，且两块主控板在PCB布局上应保持足够的物理间距，避免局部高温或电弧波及双系统。
状态同步与接管逻辑设计
热备切换的核心难点在于“状态一致性”。主备MCU之间必须实时同步BLDC电机的关键状态（如目标速度、当前FOC电角度、PID积分项等）。若接管时状态不同步，会导致电机在切换瞬间产生巨大的扭矩阶跃，引发机械冲击或轮胎打滑。
算力分配与实时性保障
在Arduino或STM32平台上运行冗余监测与BLDC的FOC算法对算力要求极高。必须采用硬件定时器中断来保证FOC电流环与速度环的严格周期性执行（通常≥10kHz），而将冗余校验、通信等任务放在主循环中，严禁使用阻塞式延时（如delay()），确保底层控制的绝对实时性。
故障诊断与日志记录
冗余系统不仅要“能容错”，还要“能追溯”。系统需设计完善的故障日志上传机制，记录每次切换的时间戳、故障类型（如传感器断线、看门狗复位、通信超时）及当时的电机运行参数。这对于后期的系统调试、算法优化及事故定责具有不可替代的价值。

1、传感器三模冗余 —— 三路IMU姿态投票融合
适用场景：高可靠性飞行器、水下机器人、核环境巡检。三个独立IMU同时测量姿态，通过中值投票或加权平均输出可靠姿态，单路故障时自动隔离。

/* ===== Arduino BLDC 三模冗余 — 三路IMU姿态投票 =====
 * 硬件：3×MPU6050(I2C地址不同) + 2×BLDC差速底盘
 * 核心：三路IMU数据采集 → 中值投票 → 故障隔离 → 融合输出
 */
#include <SimpleFOC.h>
#include <Wire.h>
#include <MPU6050.h>

MPU6050 imu1, imu2, imu3;  // 三个IMU实例

BLDCMotor motorL(5), motorR(6);
BLDCDriver3PWM drvL, drvR;
Encoder encL(2,3,2048), encR(4,5,2048);

// 三路姿态数据
struct ImuData {
  float roll, pitch, yaw;
  bool valid;
};
ImuData imuData[3];

// 故障计数器
int faultCount[3] = {0,0,0};
const int FAULT_THRESHOLD = 10;  // 连续10次异常判定为故障

// I2C多路复用(使用PCA9548或手动切换地址)
void selectIMU(int idx) {
  // 假设三个IMU地址分别为0x68, 0x69, 0x70
  const uint8_t addrs[] = {0x68, 0x69, 0x70};
  Wire.beginTransmission(addrs[idx]);
  Wire.write(0x6B);  // 电源管理寄存器
  Wire.write(0x00);  // 唤醒
  Wire.endTransmission();
}

void setup() {
  Serial.begin(115200);
  Wire.begin();

  // 初始化三个IMU
  for(int i=0; i<3; i++) {
    selectIMU(i);
    delay(10);
    // MPU6050初始化(简化)
  }

  motorL.controller = MotionControlType::velocity;
  motorR.controller = MotionControlType::velocity;
  motorL.init(); motorL.initFOC();
  motorR.init(); motorR.initFOC();
}

// 中值投票函数
float medianVote(float val1, float val2, float val3) {
  float vals[3] = {val1, val2, val3};
  // 冒泡排序取中值
  for(int i=0; i<2; i++) {
    for(int j=0; j<2-i; j++) {
      if(vals[j] > vals[j+1]) {
        float tmp = vals[j];
        vals[j] = vals[j+1];
        vals[j+1] = tmp;
      }
    }
  }
  return vals[1];  // 中值
}

// 故障检测与隔离
bool detectAndIsolateFaults() {
  // 计算两两之间的差值
  float diff01 = abs(imuData[0].yaw - imuData[1].yaw);
  float diff02 = abs(imuData[0].yaw - imuData[2].yaw);
  float diff12 = abs(imuData[1].yaw - imuData[2].yaw);

  const float FAULT_DIFF = 5.0;  // 5度差异视为异常

  // 标记有效数据
  for(int i=0; i<3; i++) imuData[i].valid = true;

  // 多数表决：如果两个接近，第三个偏离，则第三个故障
  if(diff01 < FAULT_DIFF && diff02 > FAULT_DIFF && diff12 > FAULT_DIFF) {
    imuData[2].valid = false;  // IMU2故障
    faultCount[2]++;
  } else if(diff01 > FAULT_DIFF && diff02 < FAULT_DIFF && diff12 > FAULT_DIFF) {
    imuData[1].valid = false;  // IMU1故障
    faultCount[1]++;
  } else if(diff01 > FAULT_DIFF && diff02 > FAULT_DIFF && diff12 < FAULT_DIFF) {
    imuData[0].valid = false;  // IMU0故障
    faultCount[0]++;
  }

  // 统计有效传感器数量
  int validCount = 0;
  for(int i=0; i<3; i++) if(imuData[i].valid) validCount++;

  return validCount >= 2;  // 至少两个有效才能工作
}

// 融合输出(加权平均或中值)
float fuseYaw() {
  // 收集有效数据
  float validVals[3];
  int count = 0;
  for(int i=0; i<3; i++) {
    if(imuData[i].valid) {
      validVals[count++] = imuData[i].yaw;
    }
  }

  if(count == 0) return 0;  // 全部故障
  if(count == 1) return validVals[0];  // 只剩一个
  if(count == 2) return (validVals[0] + validVals[1]) / 2.0;  // 两个平均
  return medianVote(validVals[0], validVals[1], validVals[2]);  // 三个中值
}

void loop() {
  // 1. 读取三个IMU
  for(int i=0; i<3; i++) {
    selectIMU(i);
    delay(5);
    int16_t ax, ay, az, gx, gy, gz;
    // 读取原始数据(简化)
    imuData[i].yaw += gz * 0.001;  // 积分
    imuData[i].valid = true;
  }

  // 2. 故障检测与隔离
  if(!detectAndIsolateFaults()) {
    Serial.println("CRITICAL: All three IMUs failed!");
    motorL.move(0);
    motorR.move(0);
    motorL.loopFOC();
    motorR.loopFOC();
    delay(100);
    return;
  }

  // 3. 融合输出
  float fusedYaw = fuseYaw();

  // 4. 使用融合后的姿态控制
  float targetYaw = 0;
  float yawError = targetYaw - fusedYaw;
  float correction = constrain(yawError * 0.5, -1.0, 1.0);

  motorL.move(150 - correction * 80);
  motorR.move(150 + correction * 80);

  motorL.loopFOC();
  motorR.loopFOC();

  // 5. 状态输出
  Serial.print("Valid sensors:");
  for(int i=0; i<3; i++) Serial.print(imuData[i].valid);
  Serial.print(" Yaw:"); Serial.println(fusedYaw);

  delay(20);
}

关键设计点：
三路IMU通过I2C多路复用或不同地址读取
中值投票抗单点故障，两两差值检测异常
连续10次异常判定为永久故障并隔离
至少两个传感器有效才能维持运行

2、控制器三模冗余 —— 三路独立控制算法投票
适用场景：安全关键的运动控制（手术机器人、航天器对接）。三个独立的控制算法（PID、模糊控制、模型预测）并行计算，输出经投票后执行。

/* ===== Arduino BLDC 三模冗余 — 三路控制算法投票 =====
 * 硬件：2×BLDC差速底盘 + 单路传感器(超声波)
 * 核心：三个独立控制器并行计算 → 中值/多数投票 → 执行
 */
#include <SimpleFOC.h>

BLDCMotor motorL(5), motorR(6);
BLDCDriver3PWM drvL, drvR;
Encoder encL(2,3,2048), encR(4,5,2048);

// 三路控制器输出
struct ControlOutput {
  float vLin, vAng;
  bool valid;
};
ControlOutput outputs[3];

// 传感器输入(共享)
float dF, dL, dR;
float targetSpeed = 150;

// ========== 控制器1：经典PID ==========
void controllerPID() {
  float error = 50 - dF;  // 期望距离50cm
  static float integral = 0, lastError = 0;
  float dt = 0.02;

  integral += error * dt;
  integral = constrain(integral, -50, 50);
  float derivative = (error - lastError) / dt;

  float vLin = targetSpeed + 2.0 * error + 0.1 * integral + 0.5 * derivative;
  float vAng = (dL - dR) * 0.5;  // 左右平衡

  outputs[0] = {constrain(vLin, 0, 300), constrain(vAng, -100, 100), true};
  lastError = error;
}

// ========== 控制器2：模糊控制 ==========
void controllerFuzzy() {
  // 简化的模糊规则表
  float vLin, vAng;

  if(dF > 80) {
    vLin = targetSpeed * 1.2;  // 很远→加速
  } else if(dF > 40) {
    vLin = targetSpeed;        // 适中→匀速
  } else if(dF > 20) {
    vLin = targetSpeed * 0.5;  // 较近→减速
  } else {
    vLin = -50;                // 很近→后退
  }

  // 左右平衡模糊规则
  if(dL < 20 && dR > 20) vAng = 60;
  else if(dR < 20 && dL > 20) vAng = -60;
  else vAng = (dL - dR) * 0.3;

  outputs[1] = {constrain(vLin, 0, 300), constrain(vAng, -100, 100), true};
}

// ========== 控制器3：简化模型预测 ==========
void controllerMPC() {
  // 简化的一步预测
  float predictedDF = dF - targetSpeed * 0.02;  // 预测下一步距离
  float vLin, vAng;

  if(predictedDF < 20) {
    vLin = -80;  // 预测会太近→刹车
  } else if(predictedDF < 40) {
    vLin = targetSpeed * 0.6;
  } else {
    vLin = targetSpeed;
  }

  vAng = (dL - dR) * 0.4;
  outputs[2] = {constrain(vLin, 0, 300), constrain(vAng, -100, 100), true};
}

// ========== 投票融合 ==========
ControlOutput voteControl() {
  // 收集有效输出的vLin
  float vLinVals[3];
  int validCount = 0;
  for(int i=0; i<3; i++) {
    if(outputs[i].valid) vLinVals[validCount++] = outputs[i].vLin;
  }

  if(validCount == 0) return {0, 0, false};

  // 中值投票
  float votedVLin = vLinVals[0];
  if(validCount >= 2) {
    // 简单排序取中值
    for(int i=0; i<validCount-1; i++) {
      for(int j=0; j<validCount-1-i; j++) {
        if(vLinVals[j] > vLinVals[j+1]) {
          float tmp = vLinVals[j];
          vLinVals[j] = vLinVals[j+1];
          vLinVals[j+1] = tmp;
        }
      }
    }
    votedVLin = vLinVals[validCount/2];
  }

  // vAng同样处理
  float vAngVals[3];
  for(int i=0; i<3; i++) vAngVals[i] = outputs[i].vAng;
  float votedVAng = vAngVals[validCount/2];

  return {votedVLin, votedVAng, true};
}

void setup() {
  motorL.controller = MotionControlType::velocity;
  motorR.controller = MotionControlType::velocity;
  motorL.init(); motorL.initFOC();
  motorR.init(); motorR.initFOC();
}

void loop() {
  // 1. 读取传感器(共享输入)
  dF = readCM(TRIG_F, ECHO_F);
  dL = readCM(TRIG_L, ECHO_L);
  dR = readCM(TRIG_R, ECHO_R);

  // 2. 三个控制器并行计算
  controllerPID();
  controllerFuzzy();
  controllerMPC();

  // 3. 自检：检查各控制器输出是否在合理范围
  for(int i=0; i<3; i++) {
    if(abs(outputs[i].vLin) > 500 || abs(outputs[i].vAng) > 200) {
      outputs[i].valid = false;  // 输出异常→标记无效
    }
  }

  // 4. 投票融合
  ControlOutput finalCmd = voteControl();

  if(!finalCmd.valid) {
    Serial.println("All controllers failed!");
    motorL.move(0);
    motorR.move(0);
  } else {
    motorL.move(finalCmd.vLin - finalCmd.vAng);
    motorR.move(finalCmd.vLin + finalCmd.vAng);
  }

  motorL.loopFOC();
  motorR.loopFOC();
  delay(20);
}

关键设计点：
三个异构控制器（PID、模糊、MPC）降低共因失效风险
输出异常自检（超范围标记无效）
中值投票抗单控制器故障

3、执行器三模冗余 —— 三组BLDC并联驱动
适用场景：重载AGV、电梯驱动、核燃料转运车。三组BLDC电机通过行星齿轮箱耦合到同一输出轴，单组故障时仍能输出2/3扭矩。

/* ===== Arduino BLDC 三模冗余 — 三组BLDC并联驱动 =====
 * 硬件：3×BLDC(通过齿轮箱耦合到同一输出轴) + 3×编码器
 *       3×电流传感器(检测每组工作状态)
 * 核心：三组电机独立控制 → 扭矩均分 → 故障隔离 → 降额运行
 */
#include <SimpleFOC.h>

// 三组BLDC
BLDCMotor motorA(5), motorB(6), motorC(7);
BLDCDriver3PWM drvA, drvB, drvC;
Encoder encA(2,3,2048), encB(4,5,2048), encC(8,9,2048);

// 每组状态
struct MotorGroup {
  BLDCMotor* motor;
  float actualTorque;
  float targetTorque;
  float currentDraw;
  bool healthy;
  unsigned long lastHeartbeat;
};
MotorGroup groups[3];

// 总扭矩需求
float totalTorqueDemand = 2.0;  // Nm

void setup() {
  Serial.begin(115200);

  // 初始化三组电机
  groups[0] = {&motorA, 0, 0, 0, true, 0};
  groups[1] = {&motorB, 0, 0, 0, true, 0};
  groups[2] = {&motorC, 0, 0, 0, true, 0};

  for(int i=0; i<3; i++) {
    groups[i].motor->controller = MotionControlType::torque;
    groups[i].motor->init();
    groups[i].motor->initFOC();
    groups[i].lastHeartbeat = millis();
  }
}

// 健康检测(基于电流和编码器一致性)
void healthCheck() {
  for(int i=0; i<3; i++) {
    // 检测1：电流是否超限
    groups[i].currentDraw = analogRead(A0 + i) * 5.0 / 1023.0;
    if(groups[i].currentDraw > 3.0) {  // 过流
      groups[i].healthy = false;
      Serial.print("Group "); Serial.print(i); Serial.println(" overcurrent!");
    }

    // 检测2：编码器是否与其他组一致
    float avgSpeed = 0;
    int healthyCount = 0;
    for(int j=0; j<3; j++) {
      if(groups[j].healthy) {
        avgSpeed += groups[j].motor->shaft_velocity;
        healthyCount++;
      }
    }
    avgSpeed /= healthyCount;

    if(abs(groups[i].motor->shaft_velocity - avgSpeed) > 0.5) {
      groups[i].healthy = false;
      Serial.print("Group "); Serial.print(i); Serial.println(" speed mismatch!");
    }

    // 心跳超时检测
    if(millis() - groups[i].lastHeartbeat > 100) {
      groups[i].healthy = false;
    }
    groups[i].lastHeartbeat = millis();
  }
}

// 扭矩分配(健康组均分总扭矩)
void distributeTorque() {
  int healthyCount = 0;
  for(int i=0; i<3; i++) {
    if(groups[i].healthy) healthyCount++;
  }

  if(healthyCount == 0) {
    Serial.println("All groups failed! Emergency stop!");
    for(int i=0; i<3; i++) {
      groups[i].motor->move(0);
    }
    return;
  }

  float torquePerGroup = totalTorqueDemand / healthyCount;

  for(int i=0; i<3; i++) {
    if(groups[i].healthy) {
      groups[i].targetTorque = torquePerGroup;
      groups[i].motor->move(torquePerGroup);
    } else {
      groups[i].motor->move(0);
    }
  }
}

void loop() {
  // 1. 健康检测
  healthCheck();

  // 2. 扭矩分配
  distributeTorque();

  // 3. FOC更新
  for(int i=0; i<3; i++) {
    groups[i].motor->loopFOC();
  }

  // 4. 状态上报
  static unsigned long lastReport = 0;
  if(millis() - lastReport > 1000) {
    Serial.print("Healthy groups:");
    for(int i=0; i<3; i++) Serial.print(groups[i].healthy);
    Serial.print(" Torque per group:");
    Serial.println(totalTorqueDemand / max(1, (int)healthyGroups()));
    lastReport = millis();
  }

  delay(10);
}

int healthyGroups() {
  int count = 0;
  for(int i=0; i<3; i++) if(groups[i].healthy) count++;
  return count;
}

关键设计点：
三组BLDC通过齿轮箱机械耦合，电气独立
健康检测基于电流、编码器一致性、心跳三重判断
故障组自动隔离，扭矩由剩余健康组均分
全部故障时紧急停机

要点解读
① 三模冗余的核心理念是“多数决”而非“完美”
三个模块同时出错的概率远低于一个模块。只要任意两个模块正常工作，系统就能继续运行。中值投票（Median Vote）是最常用的融合方式，因为它对单点故障天然免疫。
② 冗余层级的选择取决于故障模式
实际系统中通常混合使用（如案例一+案例二）。
③ 异构冗余比同构冗余更可靠
三个相同的PID控制器可能会因为相同的输入条件犯同样的错误。案例二中使用PID、模糊、MPC三种不同算法，降低了共因失效的风险。
④ 故障检测必须快于故障传播时间
执行器故障可能在几十毫秒内导致灾难。检测周期应满足：
检测周期 < 故障传播时间 / 3
案例三中10ms检测一次，确保在电机完全烧毁前隔离。
⑤ 三模冗余不是银弹——它增加了复杂度
需要额外的故障检测逻辑
需要投票/融合算法
需要处理“两个输出不一致”的场景
可能引入新的故障模式（投票器本身故障）
在非安全关键的应用中，双模冗余（主备切换）可能是更经济的选择。

4、三模冗余电机控制 + 硬件急停状态机（消防应急机器人核心）

#include <SimpleFOC.h>
// ────── 三套独立冗余系统 ──────
BLDCMotor motorA = BLDCMotor(7);
BLDCMotor motorB = BLDCMotor(8);
BLDCMotor motorC = BLDCMotor(9);
BLDCDriver3PWM driverA = BLDCDriver3PWM(2,3,4,5);
BLDCDriver3PWM driverB = BLDCDriver3PWM(6,7,8,9);
BLDCDriver3PWM driverC = BLDCDriver3PWM(10,11,12,13);
Encoder encA = Encoder(14,15,2048);
Encoder encB = Encoder(16,17,2048);
Encoder encC = Encoder(18,19,2048);
// 硬件急停按钮（独立于MCU的最后防线）
#define E_STOP_PIN 7
// ────── 安全状态机 ──────
enum SafetyState {
    NORMAL,         // 正常运行
    CAUTION,        // 警告：接近危险阈值
    EMERGENCY_STOP, // 紧急停止
    ESTOP_RECOVERY  // 急停恢复中
};
SafetyState currentState = NORMAL;
// ────── 冗余投票结构 ──────
struct RedundantData {
    float position;
    float velocity;
    float current;
    uint16_t crc;
    bool valid;
};
RedundantData dataA, dataB, dataC;
// ────── 三取二表决器 ──────
float majorityVote(float a, float b, float c) {
    if ((a-b)*(a-c) <= 0) return a;  // a在b,c之间
    if ((b-a)*(b-c) <= 0) return b;
    return c;
}
void setupTripleRedundancy() {
    // 初始化三套系统
    driverA.voltage_power_supply = 24;
    driverB.voltage_power_supply = 24;
    driverC.voltage_power_supply = 24;

    driverA.init(); driverB.init(); driverC.init();
    motorA.linkDriver(&driverA); motorB.linkDriver(&driverB); motorC.linkDriver(&driverC);
    motorA.linkSensor(&encA); motorB.linkSensor(&encB); motorC.linkSensor(&encC);

    // 差异化PID参数（容忍单点参数漂移）
    motorA.controller = MotionControlType::torque;
    motorA.PID_velocity.P = 0.3; motorA.PID_velocity.I = 8.0;
    motorB.controller = MotionControlType::torque;
    motorB.PID_velocity.P = 0.28; motorB.PID_velocity.I = 7.5;
    motorC.controller = MotionControlType::torque;
    motorC.PID_velocity.P = 0.32; motorC.PID_velocity.I = 8.5;

    motorA.init(); motorB.init(); motorC.init();
    motorA.initFOC(); motorB.initFOC(); motorC.initFOC();

    pinMode(E_STOP_PIN, INPUT_PULLUP);
}

核心逻辑：通过三组独立的BLDC驱动系统实现硬件冗余，结合编码器数据交叉校验与CRC校验，当任意两路数据一致时输出有效指令，否则触发安全状态机。

5、基于电流积分估算位移的双通道互校（防爆机械臂关节）

// 假设使用两个独立电流传感器（INA1 vs INA2）
float estimateDisplacement(float current, float Kt, float wheelRadius) {
    static float integral = 0;
    integral += current * Kt * wheelRadius * DT; // 积分计算位移量
    return integral;
}
void crossValidation() {
    float posA = encA.getAngle();
    float posB = encoderEstimation(currentA); // 基于电流的位移估算
    float posC = encoderEstimation(currentB); // 第二路电流估算

    // 判断标准：任意两路偏差小于阈值则认为有效
    if (abs(posA - posB) < THRESHOLD && abs(posA - posC) < THRESHOLD) {
        finalPosition = majorityVote(posA, posB, posC);
    } else {
        triggerFaultRecovery(); // 进入降级模式或停机
    }
}

核心逻辑：利用电流环实时估算位移量，与传统编码器数据对比，形成双重校验机制，避免因单一传感器失效导致误判。

6、多级看门狗与时钟源分离（工业AGV底盘控制）

// 配置窗口看门狗（独立于主时钟的内部RC振荡器）
void initWatchdogTimer() {
    WDTCSR |= (1<<WDCE) | (1<<WDE);
    WDTCSR = (1<<WDIE) | (1<<WDP2) | (1<<WDP1); // 超时时间约16ms
}
// 主循环中定期喂狗
void loop() {
    if (systemHealthy()) {
        wdt_reset(); // 仅在健康状态下重置看门狗
    } else {
        enterSafeMode(); // 触发安全停机流程
    }
}
// 时钟源切换测试（检测外部晶振是否失效）
void testClockSource() {
    if (externalCrystalFailed()) {
        switchToInternalRC(); // 切换至内部RC振荡器维持基本功能
    }
}

核心逻辑：采用独立时钟源的窗口看门狗监控程序流，防止因外部干扰导致死机；同时监测时钟源稳定性，确保极端情况下仍能维持基础控制能力。

要点解读
​​异构冗余设计原则​​
硬件层：关键信号（过流、急停、编码器Z相）采用双通道异构输入（如GPIO电平+ADC阈值比较器），避免共因失效。
软件层：位置环用编码器PID，同时用电流积分估算位移互校，偏差>阈值时触发错误处理。
通信层：无线心跳与板载IMU震动检测互为备份，断连且检测到位移突变时切入ERROR态。
​​分层状态机（HSM）架构​​
定义NORMAL→CAUTION→EMERGENCY_STOP→ESTOP_RECOVERY四级状态，ERROR为汇点，仅少数条件可退出。
原子化跳转：通过switch-case管理状态切换，禁止goto，确保确定性执行顺序。
​​表决器与故障隔离策略​​
三取二多数投票：对三路传感器数据（如位置、速度、电流）进行一致性校验，任两路一致时输出有效值，否则标记故障。
故障锁存：进入ERROR后，清除PWM/定时器输出寄存器的操作需在中断临界区完成，防止ISR意外重启。
​​动力学安全边界控制​​
惯性滑行处理：大惯量BLDC在ERROR态先指令零力矩（Iq=0），再短接三相主动制动，延时后彻底关断EN/继电器，避免反电动势泵压烧毁驱动。
启动自检（POST）：上电初始化时跑BLDC相位自测、电流偏移校准、冗余IO回环测试，失败则锁死BOOT_ERROR。
​​工具链与调试支持​​
提供在线诊断接口：通过串口打印各子系统状态（如电机温度、剩余电量、当前状态机阶段）。
配套上位机工具：支持参数整定（PID增益调整）、历史日志回放、虚拟示波器功能，加速现场调试。

请注意：以上案例仅作为思路拓展的参考示例，不保证完全正确、适配所有场景或可直接编译运行。由于硬件平台、实际使用场景、Arduino 版本的差异，均可能影响代码的适配性与使用方法的选择。在实际编程开发时，请务必根据自身硬件配置、使用场景及具体功能需求进行针对性调整，并通过多次实测验证效果；同时需确保硬件接线正确，充分了解所用传感器、执行器等设备的技术规范与核心特性。对于涉及硬件操作的代码，使用前务必核对引脚定义、电平参数等关键信息的准确性与安全性，避免因参数错误导致硬件损坏或运行异常。
