当下新型数字化基建背景下，弱电全 IP 化已是行业标准发展方向，“弱电即网络” 成为智能化工程核心共识。传统弱电依靠独立模拟线缆、专用总线传输信号的模式已逐步淘汰，视频、门禁、楼宇自控、动环、无线覆盖等全品类子系统，统一基于以太网架构承载数据，所有业务数据流的转发、调度、供电均依托交换机实现，以太网交换技术是整套弱电系统的底层支撑。

一、弱电从业者掌握交换技术的核心必要性

机房、园区、商业综合体智能化项目中，交换机是打通各子系统的核心网络枢纽，承担全网数据转发任务，核心业务落地场景如下：

1. 1、IP 安防监控系统

   高清网络摄像机 IPC 依靠 PoE 交换机同步供电与视频码流传输，NVR 通过 TCP/IP 协议拉流、存储录像，监控业务带宽占用量在弱电项目中占比最高，交换机转发性能、组播能力直接决定画面流畅度。

2. 2、一卡通门禁控制系统

   门禁控制器、人脸考勤机、消费终端通过以太网与平台服务器实时交互，完成权限下发、开门记录、刷卡数据上传，依赖交换机保证低延迟双向通信。

3. 无线 WLAN 覆盖系统

   室内外无线 AP 由 PoE 交换机供电，为园区办公、物联网终端、访客网络提供无线接入，交换机 VLAN 划分、端口隔离功能可实现业务网络与访客网络安全隔离。

4. 3、楼宇自控 / 公共广播（工业 IP 协议）

   传统 485 总线逐步升级为 IP 数字化传输，BA 楼宇自控采用 BACnet/IP、设备监控使用 Modbus TCP 协议，依托交换机实现远距离、高可靠跨楼栋数据交互；数字 IP 广播同样依托以太网传输音频流。

5. 4、机房动环 DCIM 监控系统

   精密空调、UPS、配电柜、温湿度传感器通过 SNMP 标准网络协议，将设备运行状态、告警数据上传至动环主机，交换机为各类运维采集数据提供传输通道。

覆盖以上全业务场景后，交换机初始化调试、远程运维配置属于弱电工程师必备实操技能。本文以华为二 / 三层工业交换机为实操载体，面向机房调试、园区网络运维场景，完整讲解 Console 本地初始化操作流程，以及基于 AAA 安全认证的 Telnet 远程管理标准化配置方案。

二、交换机 Console 本地初始化登录（新机上电必做操作）

交换机出厂无任何远程管理参数，无法通过网线远程接入调试，设备首次上电必须通过 Console 串口本地登录，完成设备基础参数、管理网段配置后，才可开通 Telnet/SSH 远程运维通道。完整操作流程如下：

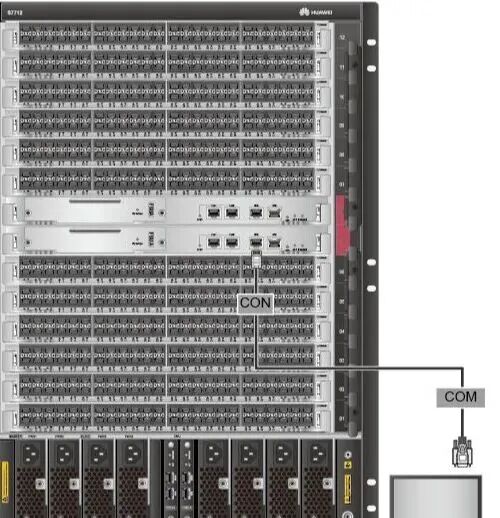

步骤 1：Console 调试线缆物理接线规范

1. 采用标准 Console 调试线：一端 DB9 母串口、一端 RJ45 水晶头；

2. 台式主机自带 9 针 COM 串口，直接对接线缆 DB9 端；笔记本无原生串口，需配套 USB 转 RS232 COM 适配器使用；

3. RJ45 水晶头仅接入交换机面板标识Console的专用调试口，严禁插入业务电口、PoE 口。

工程调试注意事项：USB 转 COM 适配器需提前安装对应驱动，在电脑设备管理器查看适配器分配的 COM 端口号（常见 COM1、COM3、COM5），终端软件连接时端口号必须匹配，否则无法建立会话。

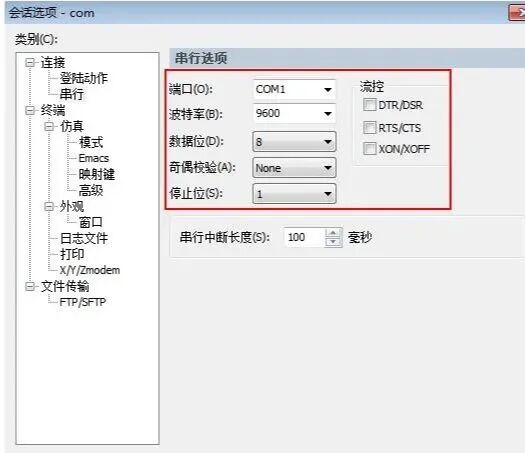

步骤 2：终端仿真软件搭建串口会话

行业主流调试工具包含 SecureCRT、Xshell、系统自带超级终端，下文以工程最常用的 SecureCRT 为例：

1. 新建连接会话，协议选择Serial串口模式；

2. 串口通信参数固定（所有交换机通用，不可修改）：波特率 9600，数据位 8，停止位 1，无校验，关闭硬件流控；

3. 端口选择 USB 转 COM 适配器对应的 COM 编号；

4. 建立会话后给交换机上电，回车唤醒命令行；新款设备首次登录强制设置本地登录密码，密码需满足大小写、数字、特殊字符组合复杂度要求，设置完成即可进入用户视图开展配置。

5.

三、基于 AAA 认证的 Telnet 远程登录标准化配置（多点位弱电运维方案）

完成 Console 本地初始化后，项目交换机分散部署于各楼层弱电井、分机房，频繁现场本地调试效率低下，需开启远程 Telnet 管理通道。采用 AAA 账号密码认证对比单线路密码认证安全等级更高，适用于商业、园区大型弱电项目标准化部署。前置条件：已通过 Console 串口登录交换机，当前处于用户视图<Quidway>。

步骤 1：进入系统视图，配置设备名称与独立管理 VLAN 地址

管理 IP 是远程访问交换机的核心地址，弱电网络规范要求管理网段独立划分专用 VLAN，禁止与监控、门禁等业务共用网段，本案例采用三层 Vlanif 逻辑接口作为管理网关：

<Quidway> system-view                     # 从用户视图切换至全局配置视图
[Quidway] sysname SW-01                  # 自定义设备名称，多交换机场景便于区分管理
[SW-01] vlan batch 100                   # 批量创建管理专用VLAN 100
[SW-01] interface Vlanif 100             # 进入VLAN100三层逻辑接口
[SW-01-Vlanif100] ip address 10.10.10.10 255.255.255.0  # 配置静态管理IP与子网掩码
[SW-01-Vlanif100] quit                   # 退回全局系统视图

步骤 2：全局开启 Telnet 服务，配置 VTY 虚拟远程线路

VTY 为远程登录虚拟通道，vty 0 4代表 0~4 共 5 条并发通道，最多支持 5 台终端同时远程登录交换机：

[SW-01] telnet server enable             # 全局开启交换机Telnet远程服务（设备默认关闭）
[SW-01] user-interface vty 0 4           # 批量进入5条远程虚拟终端线路
[SW-01-ui-vty0-4] user privilege level 15 # 设置远程登录账号最高操作权限15级，拥有完整配置权限
[SW-01-ui-vty0-4] authentication-mode aaa  # 指定远程登录采用AAA账号认证机制
[SW-01-ui-vty0-4] quit

VTY 三种认证模式对比（工程选型参考）

1. AAA 认证（项目正式环境推荐）

   ：登录需同时输入用户名 + 加密密码，支持账号分级权限，多设备运维便于统一管理，安全性最优；

2. Password 线路密码认证

   ：无需用户名，仅输入线路统一密码，仅适合临时单机调试，安全等级低；

3. None 无认证

   ：无需账号密码直接登录，存在重大网络安全漏洞，严禁投入正式弱电网络使用。

步骤 3：AAA 认证视图创建运维账号，绑定 Telnet 访问权限

[SW-01] aaa                              # 进入AAA账号管理配置视图
# 创建本地运维账号admin123，采用不可逆加密算法存储密码，配置文件不会泄露明文密码，符合网络安全规范
[SW-01-aaa] local-user admin123 password irreversible-cipher helloworld@6789
[SW-01-aaa] local-user admin123 privilege level 15  # 分配账号最高15级管理权限
[SW-01-aaa] local-user admin123 service-type telnet  # 限制账号仅可通过Telnet协议登录设备
[SW-01-aaa] quit

参数说明：irreversible-cipher为不可逆密文加密方式，即便设备配置文件外泄，第三方也无法通过解密还原原始明文密码，有效规避设备管控权限泄露风险。

步骤 4：客户端 PC Telnet 连通性验证

1. 调试 PC 配置同网段静态 IP（示例：10.10.10.20/24），网线接入交换机业务端口；

2. 按下Win+R打开运行窗口，输入cmd调出命令提示符；

3. 执行远程连接命令：telnet 10.10.10.10；

4. 弹窗依次输入用户名admin123、登录密码helloworld@6789；

5. 成功进入[SW-01]系统视图提示符，代表 Telnet 远程登录配置全部生效。

四、弱电网络安全与性能优化补充规范

针对园区、商业综合体大中型智能化项目，在基础 Telnet 配置之上，建议落地以下网络优化与安全加固措施：

1. 远程协议升级（强制推荐）

   Telnet 协议所有交互数据均以明文传输，在同一局域网内可通过抓包工具窃取账号密码，存在极高安全隐患。正式项目统一替换为 SSHv2 加密远程协议，数据全程加密传输。

2. 业务网段与管理网段强制隔离

   管理 IP 固定分配独立 Management VLAN，与 IPC 监控、门禁、无线 AP、BA 自控等业务网段逻辑隔离，缩小网络攻击范围，避免业务终端非法访问交换机管理地址。

3. 账号分级权限管控

• Level 15：项目负责人、资深网络工程师，拥有设备全部配置、修改、删除权限；

• Level 1~3：现场施工、调试人员，仅支持 display 查询设备运行状态，无任何配置修改权限，降低人为误操作风险。

1. 扩展优化建议

   可配套配置端口安全、ACL 访问控制列表，限制仅指定运维电脑 IP 可远程访问交换机，进一步提升内网设备防护能力。

五、全文总结

在全 IP 化弱电智能化体系中，交换机不再只是简单的网线转接设备，而是安防、一卡通、楼宇自控、无线、动环全业务流量的核心调度中枢。通过 Console 串口完成新机初始化配置，搭配 AAA 分级认证搭建标准化远程运维体系，既能解决多点位交换机分散部署带来的调试效率低下问题，又能依托规范化网络隔离、账号权限管控机制，保障整套弱电系统长期稳定、安全运行，是弱电网络施工、运维交付的核心基础技能。
