0. 摘要

随着移动机器人不断进入仓储物流、工业巡检、轨道交通、能源设施及具身智能等复杂场景，传统 2D 导航已难以满足动态环境感知、三维空间建模和高精度自主导航需求。本文系统分析了 2D 导航与 3D 导航的区别、为什么越来越多企业开始采用 3D 导航系统，并介绍了现代 3D 激光导航平台 的核心组成，包括多传感器融合、3D SLAM、环境感知、定位建图、路径规划及运动控制等关键技术。同时，以松灵机器人（AgileX Robotics）自研 NAVIS 3D 激光导航平台 为例，解析其如何与 UMR 全场景通用移动机器人底盘协同工作，构建覆盖环境感知、智能导航、运动控制及机器人管理的一体化解决方案，并结合轨道交通智能巡检案例，展示 3D 导航技术在复杂工业场景中的实际应用价值，为开发者和企业用户选择移动机器人导航系统提供参考。

关键词：3D 导航；3D SLAM；移动机器人；自主导航；激光雷达；多传感器融合；工业移动机器人；NAVIS 3D；UMR；松灵机器人

1. 为什么 2D 导航已经开始遇到瓶颈？

随着移动机器人（AMR）逐渐进入智能制造、仓储物流、工业巡检、能源、农业以及具身智能等应用领域，机器人所面对的环境正变得越来越复杂。传统 2D 导航虽然仍然适用于规则、结构化的室内场景，但面对动态、开放和立体化环境时，其环境感知能力已经开始成为限制机器人自主导航的重要因素。

过去，大多数机器人工作于固定货架、标准化车间等结构化环境。由于环境布局相对稳定，机器人通常仅依赖二维激光雷达（2D LiDAR）即可完成定位（Localization）、建图（Mapping）和路径规划（Navigation）等任务，因此 2D SLAM 一度成为工业移动机器人最主流的导航方案。

然而，随着机器人应用不断向真实世界延伸，导航系统所需要解决的问题已经发生了变化。

如今，机器人不仅需要完成"从 A 点到 B 点"的自主移动，还需要在导航过程中持续理解环境变化，并根据实时感知结果不断调整自身行为。例如：

• 动态仓储环境：货架调整、托盘堆放和叉车作业导致环境不断变化，地图需要实时更新。

• 人机协同场景：机器人需要持续感知行人及移动障碍物，实现更加安全、平滑的动态避障。

• 室内外混合作业：不同光照、天气和地形条件，对机器人定位稳定性提出更高要求。

• 立体空间导航：坡道、多层建筑以及复杂空间结构，仅依赖二维地图难以完整描述环境。

• 大范围自主巡检：机器人需要长时间运行，并持续保持高精度定位，降低累计误差带来的定位漂移。

这些变化意味着，现代移动机器人需要回答的不再只是"我在哪里（Where am I）？"，还包括：

• 周围环境发生了哪些变化？

• 哪些障碍物是静态的，哪些是动态的？

• 当前规划路径是否仍然安全？

• 是否需要重新定位或重新规划路径？

因此，导航系统也正在从传统的"定位 + 导航"，逐步演进为融合环境感知（Perception）、定位建图（SLAM）、路径规划（Path Planning）、动态避障（Obstacle Avoidance）以及运动控制（Motion Control）于一体的智能导航系统。

从技术发展的角度来看，2D 导航真正遇到的瓶颈，并不是定位精度不足，而是二维环境信息已经难以完整描述真实世界的三维空间。随着机器人开始进入动态、开放和立体化场景，仅依赖单平面环境感知已无法满足复杂环境下的自主导航需求。

正因如此，越来越多的移动机器人开始采用 3D Navigation（3D 导航） 技术。相比传统 2D 导航，3D 导航能够获取更加丰富的空间信息，实现更精准的定位、更全面的环境感知以及更稳定的自主导航能力，已经成为新一代移动机器人导航系统的重要发展方向。

本文将结合松灵机器人（AgileX Robotics）自研 NAVIS 3D 激光导航平台，深入解析 3D 导航系统的核心技术原理，并探讨其如何与松灵 UMR 全场景通用移动机器人底盘深度协同，实现从环境感知、地图构建、定位导航到自主运动控制的完整闭环，为复杂工业环境提供更加稳定、高效、可靠的自主导航能力。

2.为什么越来越多企业开始采用 3D 导航？

随着移动机器人从标准化室内走向更加开放、动态的真实世界，机器人导航的核心需求也发生变化，今天导航平台的设计变成更加准确关注机器人能否在不断变化的环境中持续、安全、自主地完成任务。

2.1 3D 导航系统由哪些部分组成？

在回答为什么越来越多企业开始采用 3D 导航平台之前，我们首先需要了解：一个完整的 3D 导航系统究竟由哪些部分组成？

从整体架构来看，当前主流的 3D 激光导航平台 并不是单一的软件或传感器，而是一套由感知硬件、导航软件、运动控制系统共同构成的完整解决方案。三者相互协同，才能让移动机器人真正具备自主建图、精准定位、自主导航和动态避障能力。

通常，一个完整的 3D 导航系统主要包括以下几个核心组成部分：

2.1.1 感知层：传感器硬件

传感器是机器人获取环境信息的"眼睛"，也是整个导航系统的数据来源。根据应用场景不同，通常包括：

• 3D 激光雷达（LiDAR）：采集三维点云数据，实现三维环境感知与高精度建图；

• IMU（惯性测量单元）：实时获取机器人姿态变化，提高定位稳定性；

• 轮式编码器（Wheel Encoder）：提供机器人运动里程计信息，与 LiDAR 数据进行融合定位；

• 深度相机或 RGB-D 相机：增强近距离障碍物识别及语义感知能力；

• GNSS/RTK（室外场景）：提供厘米级全球定位能力，与 SLAM 系统形成融合导航。

这些多源传感器共同构建机器人的环境感知能力，为后续导航算法提供可靠的数据输入。

2.1.2 导航软件平台

导航软件是整个系统的"大脑"，负责对传感器数据进行实时处理，并完成自主导航的核心计算，包括：

• 三维 SLAM 建图

• 实时定位（Localization）

• 地图管理

• 路径规划（Global & Local Planning）

• 动态避障（Obstacle Avoidance）

• 多传感器融合

• 任务调度与导航管理

以松灵机器人 NAVIS 3D 激光导航平台为例，其将上述功能集成于统一的软件平台，可支持复杂工业环境下的自主建图、精准定位及稳定导航。

2.1.3 运动控制与机器人底盘

导航算法最终需要通过机器人底盘完成运动执行，因此运动控制系统同样至关重要。机器人底盘不仅负责接收导航平台输出的速度指令，还需要结合自身运动学模型，实现高精度轨迹跟踪、姿态控制以及复杂地形运动。

例如，松灵机器人 UMR 全场景通用移动机器人底盘可与 NAVIS 3D 激光导航平台深度集成，实现导航算法与底盘控制的一体化协同，使机器人在狭窄通道、坡道、非结构化地面等复杂环境中依然保持稳定、高效的自主移动能力。

2.1 多场景分析3D导航系统落地

场景一：动态仓储与智能物流

仓储自动化是移动机器人最成熟的应用之一，但也是环境变化最频繁的场景。

在实际运营过程中，货架位置可能随时调整，托盘、货物、叉车等临时障碍物不断出现，传统二维地图往往需要频繁重新维护。当机器人仅依赖单平面的环境信息时，很容易出现定位漂移、路径规划效率下降或避障不及时等问题。

因此相对于 2D 导航平台，3D 导航能够持续感知环境变化，构建更加完整的三维地图，并结合实时定位和动态路径规划，使机器人能够快速适应不断变化的仓储环境，提高导航稳定性和作业效率。

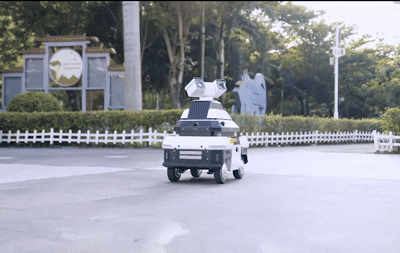

场景二：室内外一体化配送

越来越多的配送机器人开始在园区、校园、工业基地等室内外混合环境中运行。与室内环境不同，室外导航需要面对卫星信号遮挡、树木遮挡、高楼反射以及复杂光照等因素。仅依赖 GNSS 或传统二维导航，很难长期保持稳定定位。

3D 导航能够融合激光雷达、IMU、GNSS、轮速计等多种传感器信息，通过多传感器融合提升定位鲁棒性，在 GPS 信号较弱甚至短暂失效的情况下，依然保持稳定导航能力，实现更加可靠的自主移动。

场景三：工业巡检与能源设施

在电力、石化、矿山等工业巡检场景中，机器人通常需要连续运行数小时，并穿越厂房、管廊、坡道、楼梯平台等复杂空间。这些环境不仅空间结构复杂，而且每天都可能因设备维护、车辆通行或临时施工而发生变化。

相比二维地图，三维地图能够更完整地描述空间结构，使机器人能够准确识别坡道、立柱、管线等立体环境特征，减少因环境变化导致的定位误差，提高巡检任务的连续性和可靠性。

场景四：具身智能与移动操作机器人

随着具身智能（Embodied AI）的快速发展，移动机器人正在从"自主移动"走向"移动 + 操作"。例如，移动操作机器人（Mobile Manipulator）不仅需要完成导航任务，还需要精准停靠、抓取物体，并与环境持续交互。

在这类应用中，机器人不仅需要知道"自己在哪里"，更需要理解"周围环境是什么样"。三维环境信息能够为机械臂抓取、目标识别以及任务规划提供更加准确的空间参考，因此 3D 导航正逐渐成为具身智能系统的重要基础能力。

2.2 NAVIS 3D：让 3D 导航真正落地复杂工业场景

为了满足复杂环境下移动机器人的自主导航需求，本文将以松灵机器人自研 NAVIS 3D 激光导航平台 为例，介绍现代 3D 导航系统如何帮助机器人完成环境感知、定位建图、路径规划以及自主运动控制，并探讨其在复杂工业场景中的实际应用。

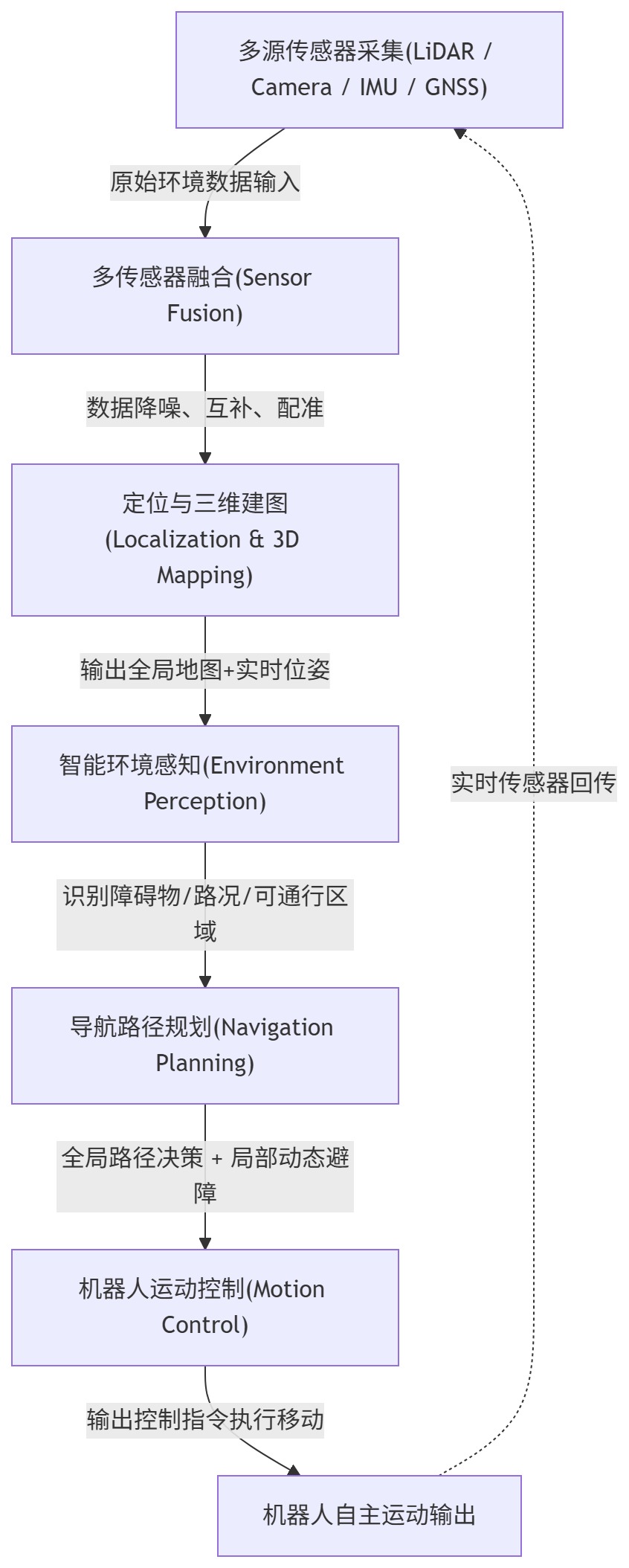

与传统导航方案不同，松灵 NAVIS 3D 并不仅仅是一套 SLAM 算法，而是一套覆盖感知、定位、规划、控制及系统管理的完整导航平台。 整个平台集成了多传感器融合（Sensor Fusion）、定位与建图（Localization & Mapping）、环境感知（Perception）、路径规划（Path Planning）以及运动控制（Motion Control）等核心模块，为移动机器人提供从环境理解到自主导航的完整技术链路。

在环境感知层，松灵 NAVIS 3D 激光导航平台融合 16 线激光雷达与视觉传感器，实时采集环境空间信息，构建高精度三维点云地图。平台支持机器人以 1.5 m/s 的运行速度完成平稳建图，静态重复定位精度可达 ±5 cm，并支持 200 万平方米级超大场景的三维地图构建，为大型园区、仓储物流及工业巡检等应用提供稳定的定位基础。

在自主导航层，松灵 NAVIS 3D 内置自研导航算法，可根据环境自动生成导航路径，并结合激光雷达、深度相机等多种感知数据，实时识别动态障碍物，实现自主避障、自动绕行以及路径动态调整，使机器人能够在复杂、变化的环境中持续完成安全稳定的自主导航任务。

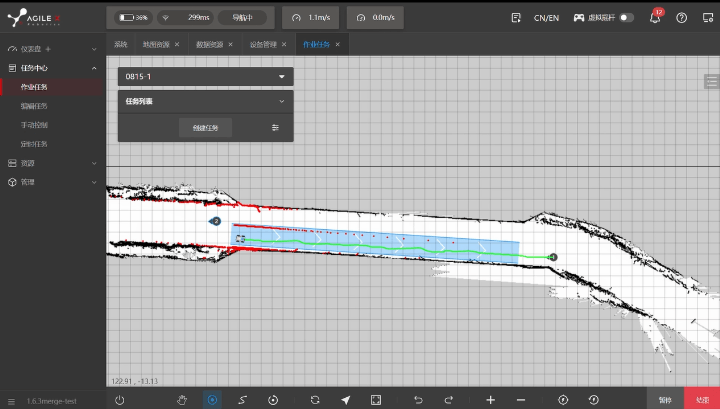

除了导航能力之外，松灵 NAVIS 3D 还提供完整的机器人管理平台，集成地图管理、任务管理、数据可视化、设备管理等功能。用户不仅可以对导航地图进行构建与维护，还能够统一配置机器人任务、查看运行状态，并实现多机器人系统的集中管理，大幅提升部署效率和运维便利性。

针对企业级应用需求，松灵 NAVIS 3D 支持远程运维与开放式二次开发。机器人可搭载网络通信模块，通过后台实时查看运行画面、三维激光点云、导航轨迹、运行速度、电池状态等信息，实现远程监控与设备管理。同时，平台开放基于 WebSocket 与 HTTP 协议的 API 接口，便于开发者快速集成业务系统，构建符合自身需求的机器人应用。

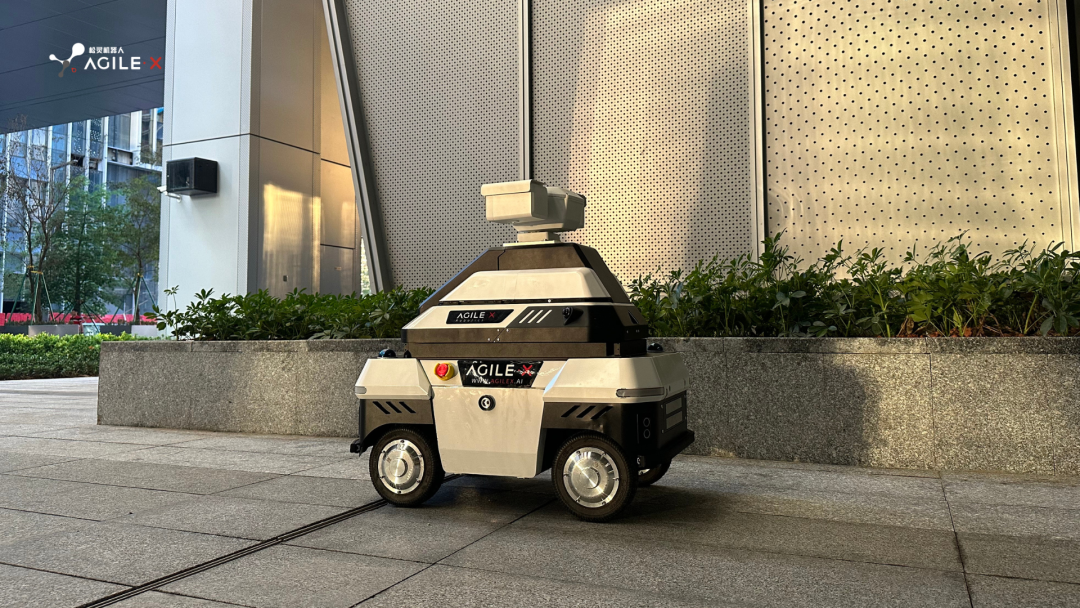

当松灵 NAVIS 3D 激光导航平台与松灵 UMR 全场景通用四驱四转移动机器人底盘结合后，软件平台与硬件平台形成完整闭环。松灵 NAVIS 3D 负责环境感知、定位建图、导航规划与自主决策，松灵 UMR 底盘负责高精度运动控制与复杂地形通过能力，二者协同实现从环境感知、三维建图、智能导航到运动执行的一体化解决方案，为仓储物流、工业巡检、科研教育以及具身智能等应用提供更加稳定、高效的移动机器人底层能力。

3.NAVIS 3D 在轨道巡检场景中的应用实践

为了进一步说明 3D 导航系统在复杂工业场景中的应用价值，本文以松灵机器人面向轨道交通行业推出的智能巡检解决方案为例，解析松灵 NAVIS 3D 激光导航平台如何帮助移动机器人在长距离、复杂环境中实现稳定、高效的自主巡检。

随着城市轨道交通运营规模不断扩大，地铁车辆的日常检修频率持续提升，传统人工巡检方式正面临效率与安全性的双重挑战。一方面，轨下巡检属于高重复、长距离、高强度作业，需要检修人员长时间往返于狭窄的检修通道；另一方面，轨道环境光照不足、空间受限、结构复杂，对巡检精度和作业稳定性提出了更高要求。

在这样的应用场景下，巡检机器人不仅需要完成自主移动，还需要具备高精度定位、稳定导航、精准停靠以及复杂环境感知等能力，这也是 3D 导航系统发挥价值的关键所在。

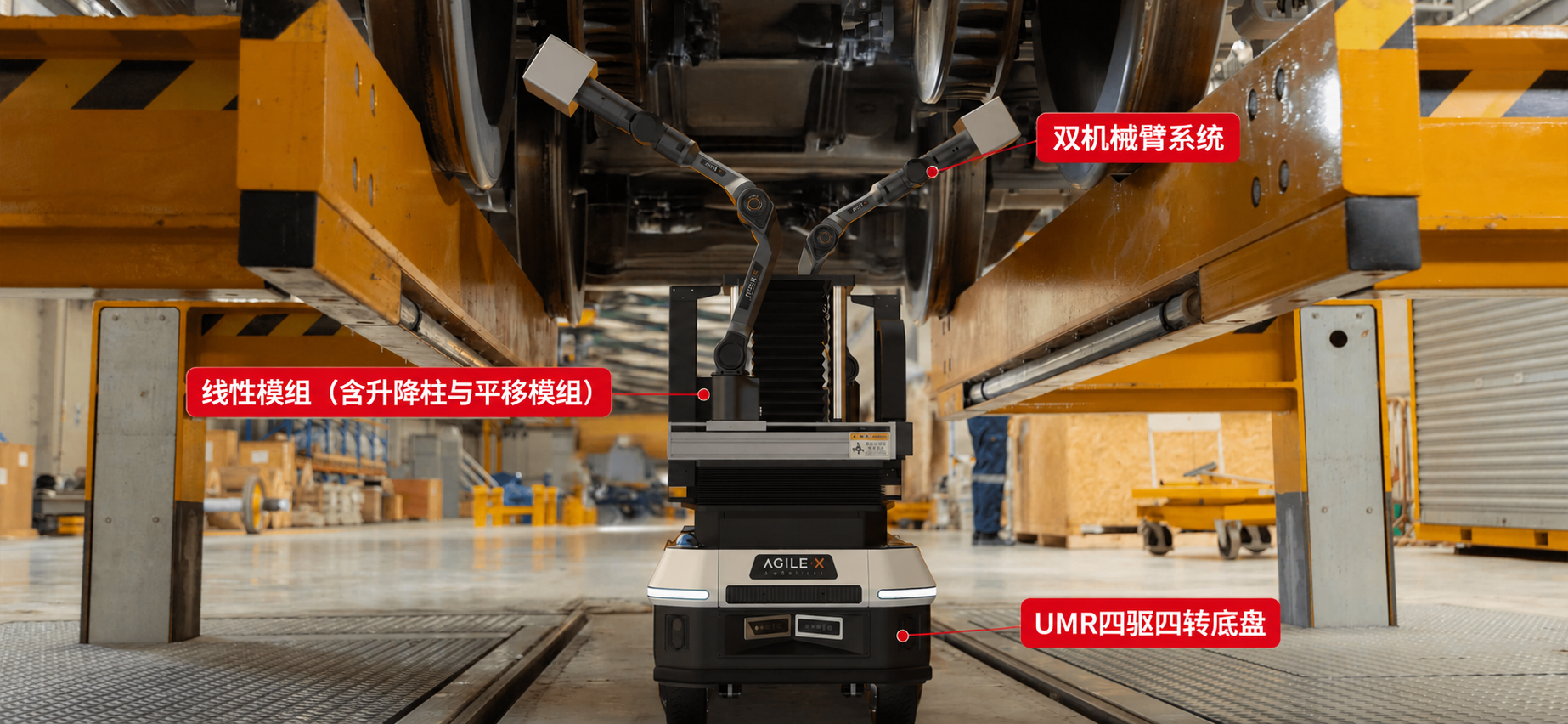

针对上述需求，松灵机器人推出了双臂升降式轨下智能巡检机器人方案。整套系统采用软硬件一体化设计，硬件部分由松灵 UMR 全场景通用四驱四转移动机器人底盘、松灵 PiPER 双机械臂系统、线性模组（升降柱与平移模组）、双 32 线激光雷达以及自动充电模组组成；软件部分则基于松灵 NAVIS 3D 激光导航平台，集成定位建图、任务规划、自主导航及运动控制等核心能力，实现轨下巡检任务的全流程自动化。

整个巡检流程如下：

当地铁车辆完成入库并停稳后，运维人员通过 Web 管理平台下发巡检任务，机器人自动脱离充电桩并启动巡检流程。

依托 NAVIS 3D 导航平台，机器人结合自研 SLAM 算法与前后双激光雷达，实现轨下环境的高精度定位和实时环境感知，并根据任务自动规划巡检路线。在导航过程中，机器人能够持续更新自身位姿，完成自主导航、动态路径调整以及精准停靠，确保在复杂检修通道内稳定运行。

到达指定检测位置后，升降柱、平移模组、双机械臂与末端检测设备协同工作，对车辆底部关键部件进行自动检测。巡检过程中采集的图像、点云及检测数据可通过车载网络模块实时传输至局域网服务器或运维终端，方便后台进行状态监测与结果分析。

当所有巡检任务完成后，机器人自动驶离检测区域，并依托 NAVIS 3D 的自主导航能力返回充电工位，完成自动充电并进入待机状态，等待下一次巡检任务下发，实现无人值守的闭环作业。

相比传统人工巡检，该方案充分发挥了松灵 NAVIS 3D 导航平台与松灵 UMR 全场景移动机器人底盘的协同优势，使机器人能够在长距离、狭窄通道及动态环境中持续保持稳定定位与自主导航能力。同时，结合松灵 PiPER 高自由度灵活控制双机械臂检测系统，实现了轨下检测流程的自动化与智能化，有效解决了人工巡检存在的作业周期长、劳动强度高、检测覆盖不全面等问题，显著降低了运维成本，提高了巡检效率，为轨道交通智能运维提供了可复制、可扩展的机器人解决方案。

结语

随着移动机器人不断走向仓储物流、工业巡检、轨道交通、能源、具身智能等更加复杂的应用场景，导航系统已经从传统的"定位 + 导航"演进为融合环境感知、定位建图、路径规划、自主决策和运动控制于一体的智能导航平台。

相比传统二维导航，3D 导航的核心价值并不仅仅在于"看得更多"，而是在于帮助机器人更准确地理解真实世界。通过获取更加丰富的三维空间信息，并结合多传感器融合、SLAM、环境感知和动态路径规划等技术，机器人能够在动态、开放和立体化环境中持续保持稳定定位，实现更加安全、高效、自主的导航能力。

未来，随着具身智能、多机器人协同以及自主作业需求的持续增长，移动机器人对导航系统的要求将不再局限于"能够到达目标位置"，而是需要具备持续理解环境、自主规划任务和实时适应变化的能力。3D 导航正在从移动机器人的一项关键技术，逐渐发展成为机器人智能化的重要基础设施。

对于开发者和行业用户而言，选择一套成熟的 3D 导航平台，不仅意味着获得更高精度的定位与建图能力，更意味着为未来复杂场景部署、多机器人协同以及智能化应用构建更加稳定、开放且可扩展的技术底座。而这，也正是松灵 NAVIS 3D 激光导航平台持续探索和发展的方向。

FAQ

Q1：为什么越来越多移动机器人开始采用 3D 导航？

来越多移动机器人开始采用 3D 导航，并不是因为二维导航已经失效，而是机器人所面对的应用场景发生了变化。

早期移动机器人主要运行在仓库、工厂等结构化环境中，依靠二维激光雷达构建平面地图即可满足定位和导航需求。然而，随着机器人逐渐进入工业巡检、园区配送、轨道交通、能源设施以及具身智能等更加复杂的应用场景，导航系统不仅需要知道"机器人在哪里"，还需要理解"周围环境发生了什么变化"，并能够根据环境变化实时调整导航策略。

相比传统 2D 导航，3D 导航能够获取更加丰富的空间信息，并结合激光雷达、视觉相机、IMU、GNSS 等多种传感器实现多传感器融合。这不仅有助于提升定位稳定性，还能够增强机器人对坡道、多层空间、动态障碍物以及复杂地形的环境感知能力，从而实现更加精准的路径规划、自主避障和运动控制。

随着具身智能、多机器人协同以及无人化作业需求不断增长，移动机器人正从"能够自主移动"发展到"能够自主理解环境并完成任务"。在这一趋势下，3D 导航已经不仅是一项导航技术，更成为支撑机器人自主感知、自主决策和自主作业的重要基础能力。因此，越来越多企业开始采用 3D 导航系统，以满足未来复杂场景下对导航精度、环境感知能力和系统可靠性的更高要求。

Q2：2D 导航与 3D 导航有什么区别？

2D 导航主要依赖二维激光雷达（2D LiDAR）构建平面地图，适用于布局固定、障碍物较少的室内结构化环境。它能够完成定位、建图和路径规划，但对于坡道、多层空间、立体障碍物以及动态环境的感知能力有限。

相比之下，3D 导航能够获取更加完整的三维空间信息，结合激光雷达、视觉相机、IMU、GNSS 等多种传感器，实现更精准的定位、更全面的环境感知以及更加稳定的路径规划，因此更适用于工业巡检、仓储物流、园区配送以及具身智能等复杂场景。

Q3：什么情况下应该选择 3D SLAM，而不是 2D SLAM？

如果机器人运行环境具有以下特点，通常建议采用 3D SLAM：

• 场景存在坡道、多层建筑或立体空间；

• 环境变化频繁，例如仓储物流或工业现场；

• 需要室内外连续导航；

• 需要长时间、大范围自主运行；

• 对定位精度和导航稳定性要求较高。

对于环境规则、空间较小且布局固定的场景，2D SLAM 通常已经能够满足需求；而面对复杂、动态环境时，3D SLAM 能够提供更好的环境建模能力和定位鲁棒性。

Q4：3D 导航能够提高机器人定位精度吗？

可以，但定位精度的提升并不仅仅来源于三维地图，而是来源于更丰富的环境信息和多传感器融合。

相比二维导航，3D 导航能够利用更多空间特征进行匹配，并结合激光雷达、视觉、IMU、GNSS 等传感器共同完成定位，因此能够有效降低定位漂移，提高机器人在复杂环境中的定位稳定性。

需要注意的是，最终定位精度还会受到传感器性能、SLAM 算法、地图质量以及运行环境等多种因素影响。
