一、产品概述

MST6M182XST（制造商型号 MST6M182XST-Z1）是晨星半导体（Mstar Semiconductor）推出的一款面向液晶电视应用的高性能、高集成度主控芯片，采用 LQFP156 封装形式，广泛应用于各尺寸液晶屏及智能电视设备。

该芯片凭借出色的信号处理能力、丰富的外部接口支持以及业界领先的低功耗设计，已成为众多主流液晶电视及显示器方案的首选核心器件。Mstar 芯片方案以"集成度高、功能强大、性价比高"著称，在全球液晶电视市场拥有极高的占有率。

二、核心技术参数

MST6M182XST 主要技术规格一览

三、功能模块详解

3.1 模拟视频解码模块

MST6M182XST 内置高精度 ADC（模数转换器）与全制式色彩解码电路，能够精准解析 PAL、NTSC、SECAM 等全球主流模拟电视制式。其先进的同步检测技术确保在弱信号或复杂多径干扰环境下仍能保持画面稳定，内置 AGC（自动增益控制）可根据输入信号强度自动调整增益，有效抑制噪声干扰。

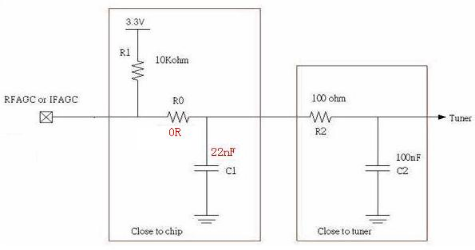

图1：RFAGC/IFAGC 自动增益控制外围电路参考设计

上图为 AGC 控制电路参考设计，采用 R0（0Ω跳线）与滤波电容 C1（22nF）实现信号平滑处理，配合靠近调谐器侧的 100Ω匹配电阻 R2 及 100nF 退耦电容 C2，确保射频信号的完整性传输。

3.2 数字视频处理模块

芯片内置高性能视频处理引擎，支持多路数字接口输入，包括 HDMI 1.4（兼容 4K 内容传输协议）和 USB 2.0 多媒体播放。内置超分辨率（Super Resolution）算法可将标清内容实时上变换为高清显示效果，配合运动补偿技术有效消除运动模糊，为用户带来流畅的高清视觉体验。

3.3 LVDS 显示驱动模块

MST6M182XST 采用 LVDS（低压差分信号）方式驱动液晶面板，支持单双通道 LVDS 输出配置，适配多种主流面板尺寸（32"~55"+）。LVDS 差分传输方式有效降低 EMI 辐射，提升系统可靠性，布线简便，是液晶电视领域最主流的面板接口标准。

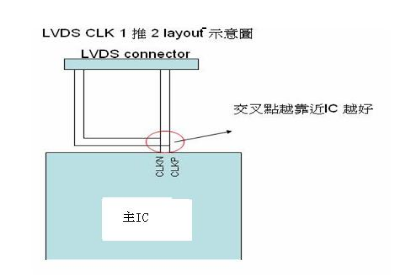

图2：LVDS CLK 信号 1推2 layout 布线示意图（交叉点越靠近IC越好）

上图为 LVDS 时钟信号"1推2"布线示意图，在 PCB 设计中，LVDS CLK 信号的等长差分对走线交叉点应尽量靠近主 IC 引脚，以减小时序偏差，保证面板显示同步精度。此布线规范是 MST6M182XDT 应用设计的重要参考准则。

3.4 音频处理模块

集成高品质立体声音频 DAC，支持杜比（Dolby）/DTS 多声道音频解码（需外部授权），内置数字音量控制与均衡器调节，可直接驱动外部功放芯片，简化整机音频电路设计。

四、主要应用领域

• 液晶电视：液晶电视整机方案（32"~65" 各尺寸液晶电视）
• 工业显示：工业显示终端、广告机、商业展示屏
• 机顶盒方案：机顶盒 + 液晶一体机解决方案
• 医疗影像：医疗影像设备显示终端（高可靠性需求）
• 安防监控：安防监控显示器及视频矩阵系统
• 娱乐显示：KTV / 娱乐场所高清显示设备
