在企业园区网或数据中心接入层，单台交换机往往面临着“单点故障”的风险。一旦设备宕机，整个下联业务将全面中断。为了解决这一痛点，H3C 的 IRF2（Intelligent Resilient Framework 2，智能弹性架构） 技术应运而生。

今天，我们将结合一个典型的堆叠型可靠网络设计案例，手把手教大家如何配置两台 H3C 交换机进行 IRF2 堆叠。通过本方案，我们将实现控制平面的统一、链路的高可用性以及业务的无缝切换。同时，我们还将重点讲解 MAD（多 Active 检测） 机制的配置，这是保障堆叠系统不出现“双主冲突”的关键安全防线。

---

一、网络拓扑与设计思路

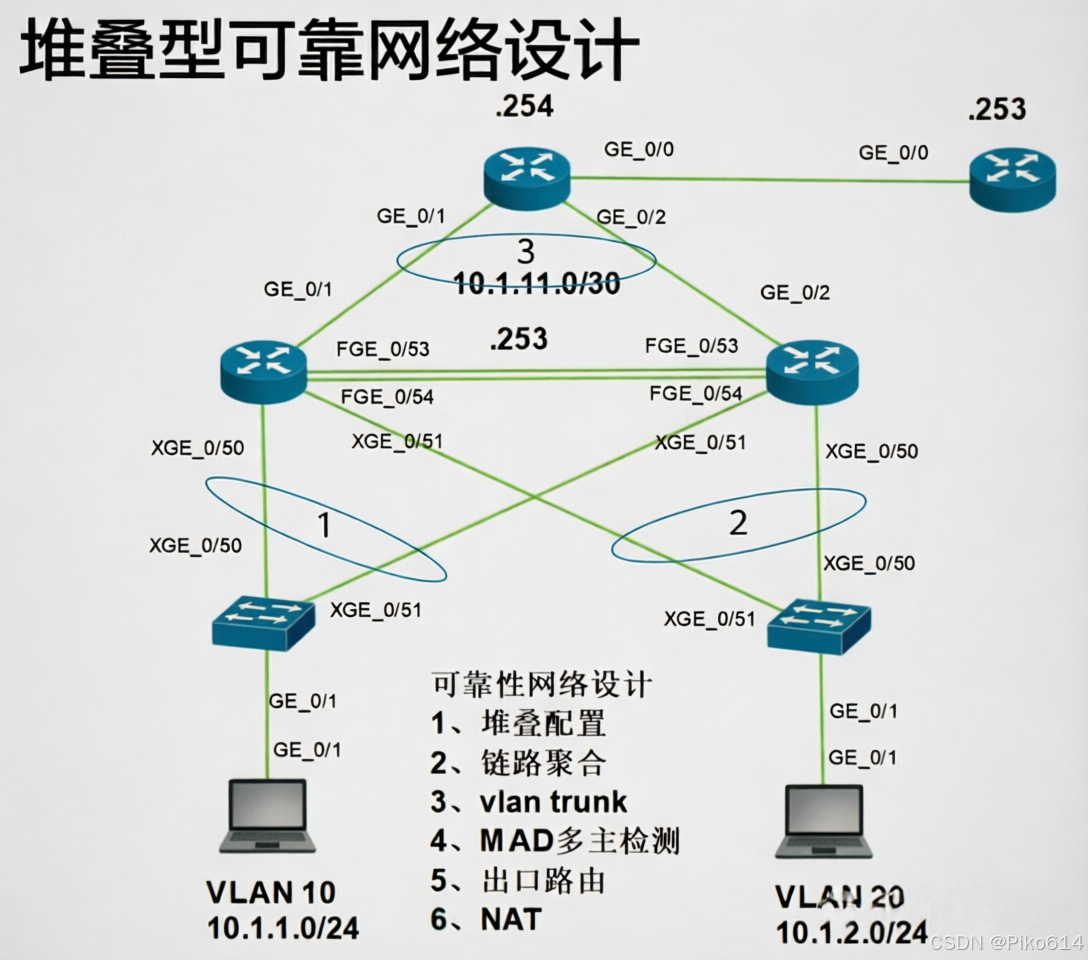

本次实验基于以下拓扑结构，旨在构建一个高可用的接入/汇聚层网络：

• 核心设备：两台 H3C 交换机（SW1 和 SW2）通过 40G 高速链路组建 IRF2 堆叠系统。
• 上行链路：堆叠系统与上层路由器（Router）通过 GE_0/0 接口互联，运行 OSPF 或静态路由，并配置 NAT 出口。
• 下行链路：
  • VLAN 10 (10.1.1.0/24)：连接左侧终端，通过跨设备的链路聚合上联至堆叠系统。
  • VLAN 20 (10.1.2.0/24)：连接右侧终端，同样采用双归属冗余连接。
• 关键特性：
  • MAD 多主检测：防止堆叠分裂导致的 IP 冲突和路由混乱。
  • 优先级选举：确保指定的设备成为 Master，便于管理。

---

二、部署前准备与注意事项

在开始敲命令之前，请务必注意以下工程细节，这往往是新手容易踩坑的地方：

1. 物理链路要求：堆叠链路（Stack Port）对带宽和延迟极其敏感。强烈建议使用 40G (FortyGigE) 或 100G 接口。虽然部分低端型号支持 10G 堆叠，但在高负载下极易导致堆叠分裂。本例中使用 FortyGigE 接口。
2. 版本一致性：确保两台交换机的软件版本完全一致，否则可能导致堆叠失败。
3. 配置顺序：先配置 Member ID 和 Priority，再配置物理堆叠端口，最后激活。

---

三、SW1（Master）配置详解

SW1 将被规划为堆叠系统中的 Master 设备。我们通过设置较高的优先级来确保它在选举中胜出。

1. 基础环境清理与优先级设置

首先关闭不必要的日志提示，保持控制台清爽，然后设置优先级。默认优先级为 1，数值越大越优先，这里我们设置为 5。

<H3C> system-view
[H3C] sysname SW1
[SW1] undo info-center enable        # 关闭日志弹窗干扰
[SW1] irf member 1 priority 5        # 设置优先级为5，确保成为Master

2. 配置堆叠物理端口

为了防止配置过程中出现环路或错误，建议先 Shutdown 端口，配置完 Port Group 后再开启。

# 进入40G接口视图，先关闭端口
[SW1] interface range FortyGigE 1/0/53 FortyGigE 1/0/54
[SW1-if-range] shutdown
[SW1-if-range] quit

# 创建堆叠逻辑端口组 1/1
[SW1] irf-port 1/1
[SW1-irf-port1/1] port group interface FortyGigE 1/0/53
[SW1-irf-port1/1] port group interface FortyGigE 1/0/54
[SW1-irf-port1/1] quit

# 重新开启物理端口
[SW1] interface range FortyGigE 1/0/53 FortyGigE 1/0/54
[SW1-if-range] undo shutdown
[SW1-if-range] quit

# 保存当前配置（重要！）
[SW1] save force

---

四、SW2（Slave）配置详解

SW2 需要修改成员编号（Member ID）为 2，因为 IRF 系统中每个成员的 ID 必须唯一。

1. 修改成员编号并重启

这一步会改变设备的逻辑身份，必须重启生效。

<H3C> system-view
[H3C] sysname SW2
[SW2] undo info-center enable

# 将成员编号从默认的1改为2
[SW2] irf member 1 renumber 2
[SW2] save force
[SW2] reboot   # 必须重启才能生效

2. 配置堆叠物理端口

重启后，设备的接口名称会变为 2/0/xx 格式。

# 进入40G接口视图（注意接口号变成了2开头），先关闭
[SW2] interface range FortyGigE 2/0/53 FortyGigE 2/0/54
[SW2-if-range] shutdown
[SW2-if-range] quit

# 创建堆叠逻辑端口组 2/2
[SW2] irf-port 2/2
[SW2-irf-port2/2] port group interface FortyGigE 2/0/53
[SW2-irf-port2/2] port group interface FortyGigE 2/0/54
[SW2-irf-port2/2] quit

# 重新开启物理端口
[SW2] interface range FortyGigE 2/0/53 FortyGigE 2/0/54
[SW2-if-range] undo shutdown
[SW2-if-range] quit

# 保存当前配置
[SW2] save force

---

五、激活堆叠与验证（关键步骤）

这是最重要的一步。我们需要在两台设备上分别执行激活命令，使逻辑拓扑生效。

操作顺序：

1. 先在 SW1 上输入激活命令。
2. 紧接着在 SW2 上输入激活命令。
3. 等待几秒钟，两台设备会自动进行选举和合并。此时你的终端可能会断开连接，这是正常的，请重新连接到新的 Master 设备（原 SW1）。

激活命令：

# 在 SW1 和 SW2 上分别执行
[SW1] irf-port-configuration active
[SW2] irf-port-configuration active

验证堆叠状态：

重新登录后，使用以下命令检查堆叠是否成功：

# 查看堆叠成员状态
display irf

# 查看堆叠拓扑
display irf topology

如果看到 MemberID 分别为 1 和 2，且角色分别为 Master 和 Standby，说明堆叠建立成功。

---

六、配置 LACP MAD 防裂（关键安全机制）

MAD（多 Active 检测）是 IRF2 堆叠的“保命符”。如果堆叠链路发生故障导致系统分裂，而没有 MAD 机制，网络中就会出现两台拥有相同 IP 和 MAC 地址的“Master”，引发严重的数据冲突和网络瘫痪。

最推荐且最常用的方式是 LACP MAD 检测。它利用下行连接终端或接入交换机的聚合链路来传递检测报文，不需要额外占用接口或部署专用中间设备。

1. 原理简述

当 IRF 系统分裂后，原备交换机（Standby）会升级为 Master。此时网络中存在两个 Master。它们会通过下行的聚合链路发送 LACP 协议报文。一旦检测到对方也是 Master（通过 TLV 字段），优先级较低（或 Member ID 较大）的一方会自动进入 Recovery 状态，关闭除保留端口外的所有业务端口，从而避免冲突。

2. 配置步骤

请在 IRF 堆叠建立成功后的 Master 设备上统一进行以下配置（配置会自动同步到 Standby）。

第一步：创建专门的 MAD VLAN

为了避免业务流量干扰检测报文，建议创建一个专用的 VLAN 用于 MAD 检测。

# 进入系统视图
system-view

# 创建 VLAN 99 (作为 MAD 专用 VLAN)
vlan 99
 description MAD_VLAN
 quit

第二步：在聚合接口上开启 MAD 功能

假设你的下行链路聚合接口为 Bridge-Aggregation 1（对应图中的 XGE_0/50 等物理口组成的 Eth-Trunk）。

# 进入聚合接口视图
interface Bridge-Aggregation 1

# 开启 LACP MAD 功能
mad enable

# 将接口加入 MAD 专用 VLAN
# 推荐使用 Hybrid 模式，允许 MAD VLAN 不带标签通过
port link-type hybrid
port hybrid vlan 99 untagged
quit

第三步：配置 MAD 域（Domain）

确保同一个 IRF 系统中的所有成员使用相同的 MAD 域值。

# 进入 MAD VLAN 接口
interface Vlan-interface 99
 mad bridge-domain 10
 quit

注：mad bridge-domain 的值需要在同一网络中唯一，通常设置为一个整数即可。

---

七、后续业务配置建议

堆叠建立并配置好 MAD 后，两台交换机在逻辑上变为一台设备。接下来你可以按照你实际的设计需求继续配置业务，比如我图中的业务：

1. VLAN Trunk：在下行接口配置 port link-type trunk 并允许 VLAN 10 和 20 通过。
2. 链路聚合：由于现在是一个逻辑设备，你可以直接将 SW1 的 XGE_0/50 和 SW2 的 XGE_0/50 加入同一个 Eth-Trunk 接口，实现跨设备链路聚合，彻底消除二层环路风险。
3. 网关与路由：在 IRF 虚接口（Vlan-interface）上配置 VLAN 10 和 20 的网关 IP，并配置上行静态路由或动态路由协议。

通过以上步骤，你就拥有了一个既具备高性能转发，又拥有可靠性的高可用网络架构。希望这篇实战指南对你的工作有所帮助！
