一、芯片核心定位

---

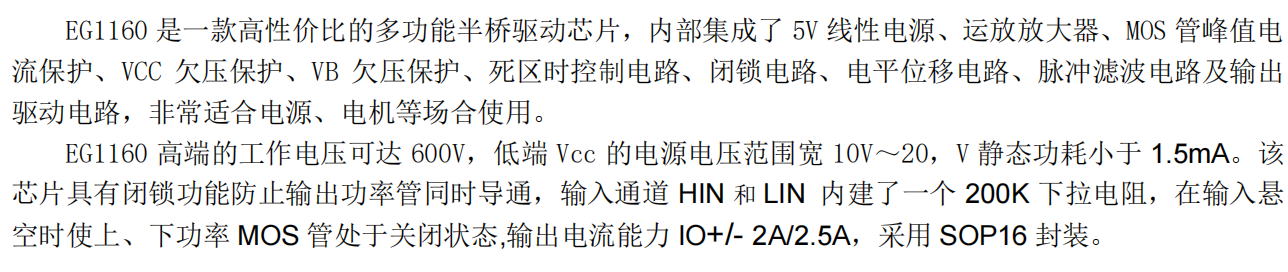

EG1160是一款高集成度高压大电流半桥驱动芯片，内置5V基准电源、运算放大器、逐周峰值电流保护和完善的保护功能，提供2A/2.5A强大驱动能力，专为高压大功率逆变器、工业控制系统提供安全可靠的驱动解决方案。

---

二、关键电气参数详解

---

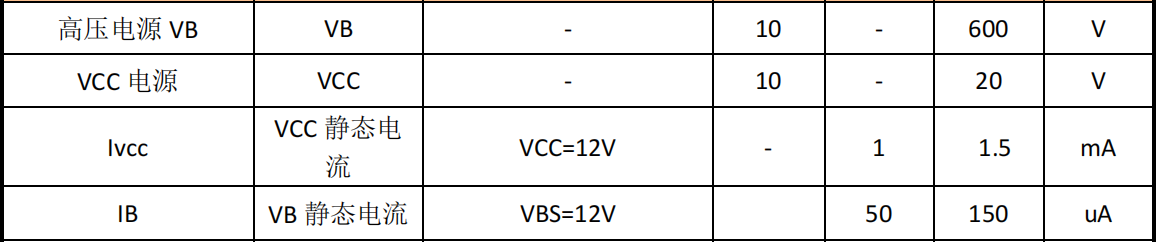

电源电压特性：

• VCC工作电压范围：10V至20V
  低端驱动电源范围，推荐典型值15V，确保稳定驱动

• VB高压耐受能力：600V最大
  支持高压侧工作，适应工业级高压应用

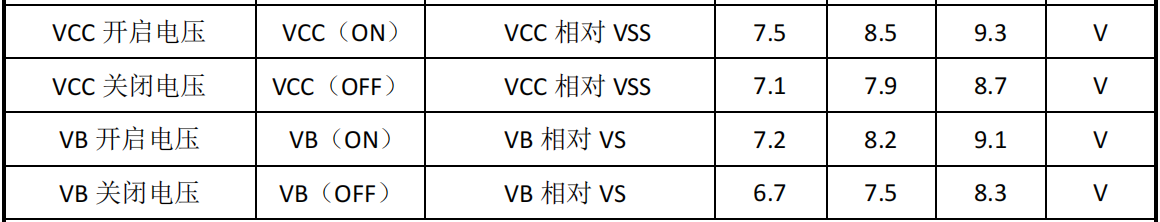

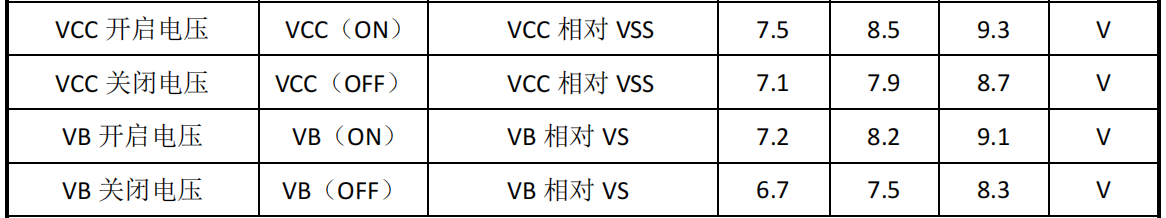

• VCC开启电压：8.5V典型值
  芯片启动工作阈值，确保电源稳定

• VCC关断电压：7.9V典型值
  欠压保护点，防止异常工作

• 静态电流：VCC 1mA，VB 50μA典型值
  低功耗设计，提高系统效率

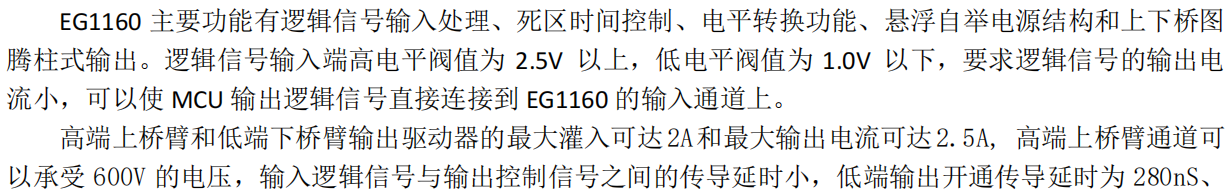

  输入逻辑特性：

• 高电平阈值：>2.5V
  兼容3.3V和5V逻辑系统，提供良好接口适应性

• 低电平阈值：<1.0V
  足够的噪声容限，确保稳定工作

• 内置下拉电阻：200kΩ
  确保输入悬空时MOS管处于关闭状态

• 输入偏置电流：<20μA
  极低输入电流，可直接连接MCU

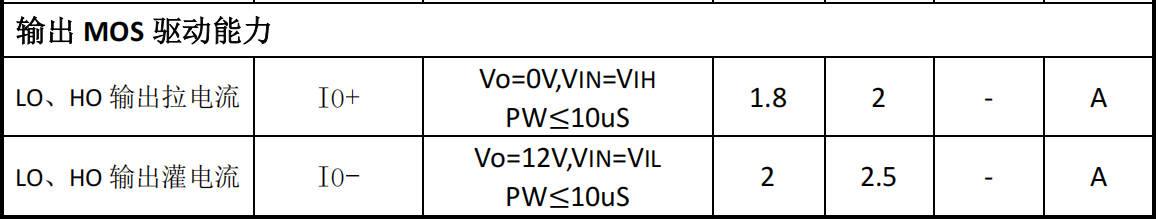

输出驱动能力：

• 拉电流能力：+2.0A典型值
  强大的输出驱动，支持大功率MOS管快速开启
• 灌电流能力：-2.5A典型值
  卓越的吸收能力，确保功率管快速关断

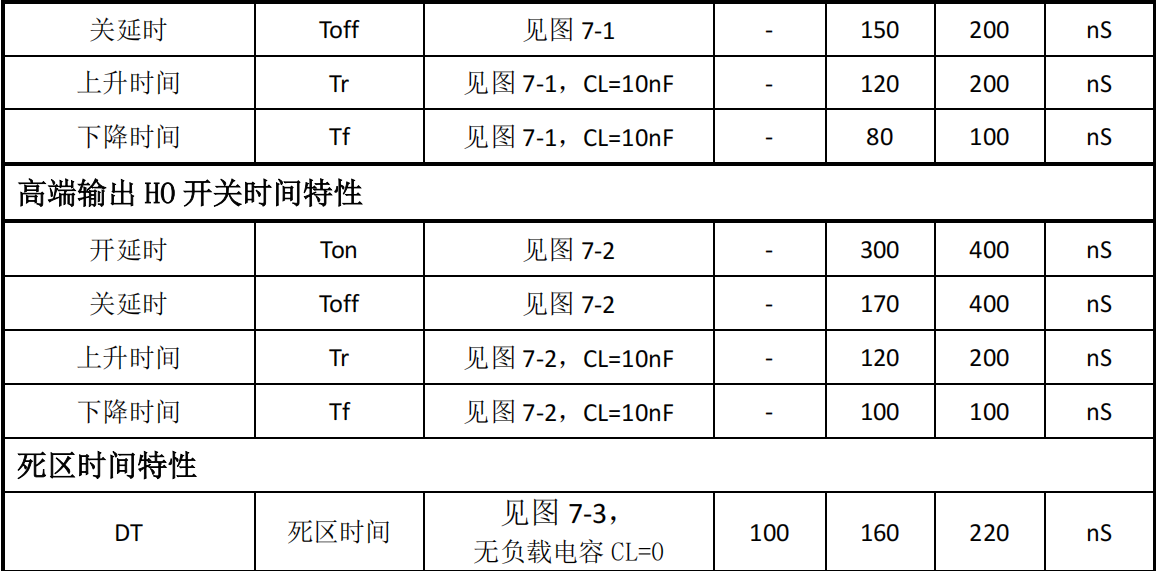

开关时间特性：

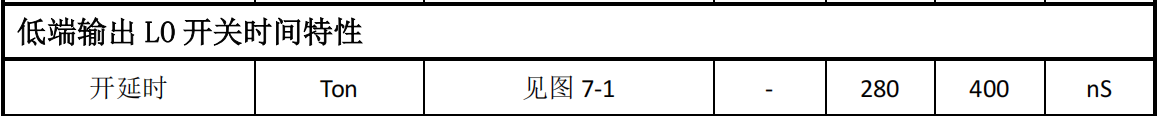

• 低端开通延时：280ns典型值
  从LIN有效到LO响应的延迟
• 低端关断延时：150ns典型值
  快速的关断响应，减少开关损耗
• 高端开通延时：300ns典型值
  从HIN有效到HO响应的延迟
• 高端关断延时：170ns典型值
  关断响应时间
• 上升/下降时间：110ns/50ns典型值
  快速的输出跳变，优化开关性能
• 死区时间：160ns典型值
  智能死区控制，防止直通故障


保护功能特性：

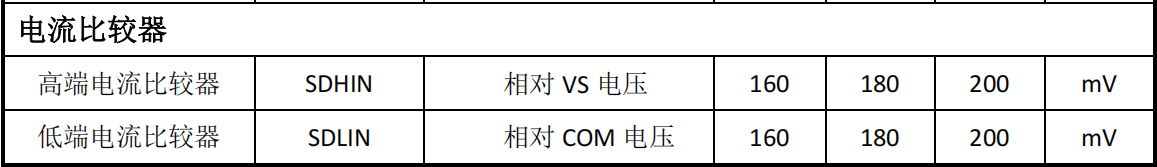

• 逐周峰值电流保护：
  高端比较器阈值：180mV典型值（相对VS）
  低端比较器阈值：180mV典型值（相对COM）
  响应时间：逐周期保护，确保实时性

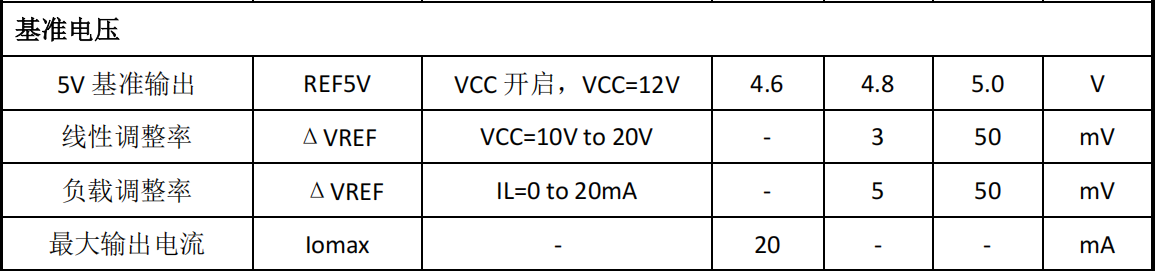

基准电源特性：

• 5V基准输出：4.8V典型值
  为外部电路提供精密参考电压
• 输出电流能力：20mA最大
  支持外部电路供电需求
• 线性调整率：3mV典型值
  优异的电源抑制特性
• 负载调整率：5mV典型值
  良好的负载适应能力

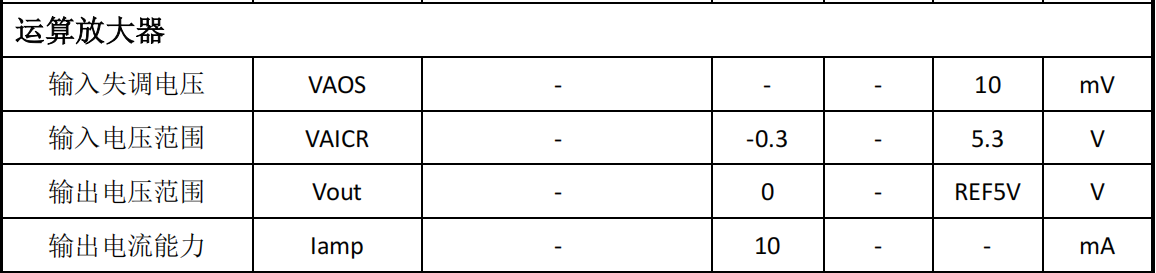

运放特性：

• 输入失调电压：<10mV
  精密的信号放大能力
• 输入电压范围：-0.3V至5.3V
  宽输入范围适应多种信号
• 输出电流能力：10mA
  支持直接驱动后续电路


---

三、芯片架构与工作原理

---

高集成度架构：

• 集成完整的半桥驱动、5V基准、运放放大器和双重电流比较器，为系统提供完整的信号链和保护功能。


智能保护机制：

• 逐周峰值电流保护：
  通过SDHIN和SDLIN检测电流信号
  180mV精确阈值，支持电阻采样或MOS管Rds(on)检测
  逐周期快速响应，确保功率器件安全

• 完善的电源监控：
  VCC欠压保护：监测低端电源状态
  VB欠压保护：监测高端自举电源
  双重保护确保驱动可靠性

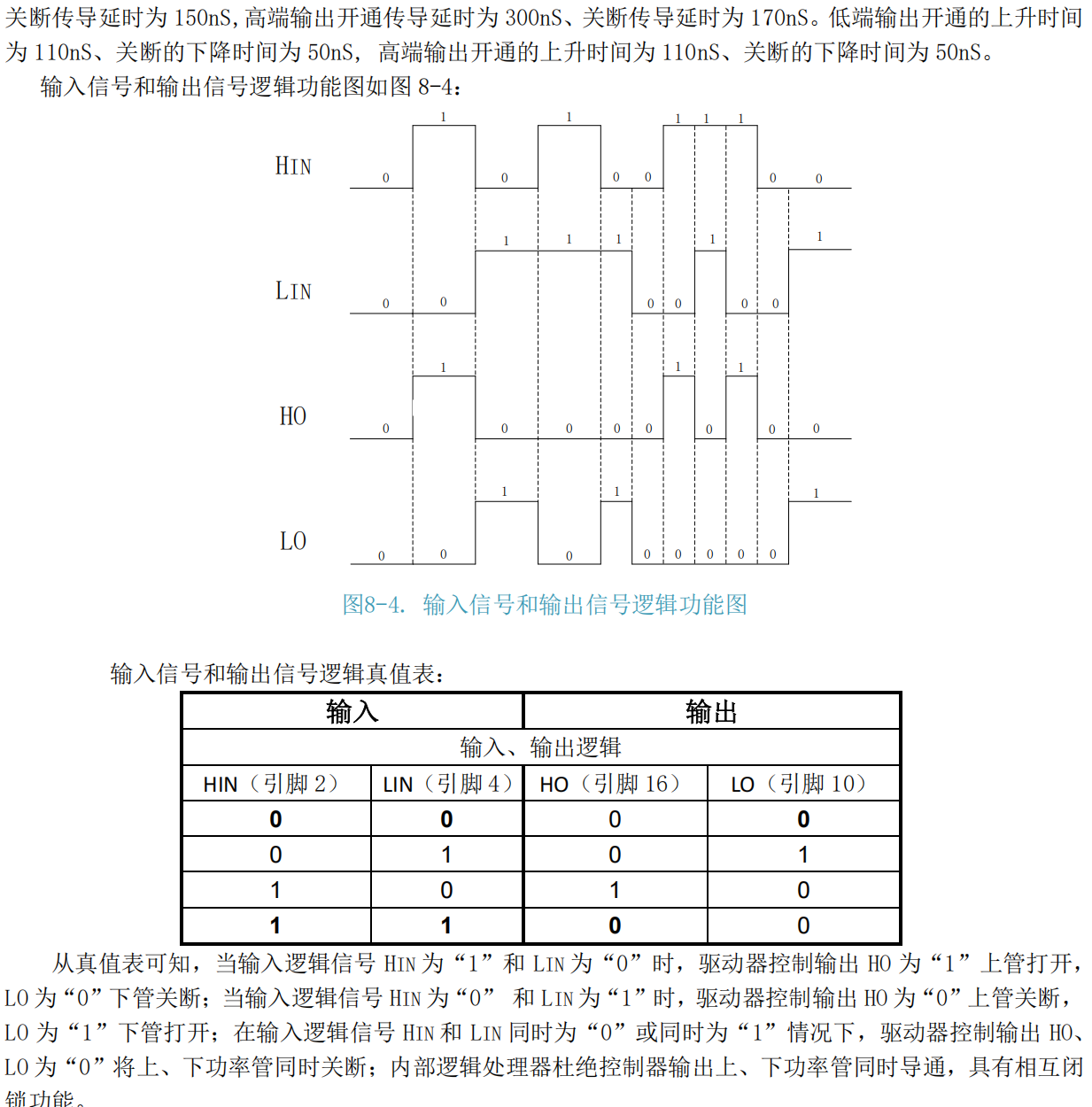

• 逻辑控制与互锁：
  HIN/LIN高电平有效控制
  智能死区时间插入
  彻底杜绝上下管直通风险



---

四、应用设计要点

---

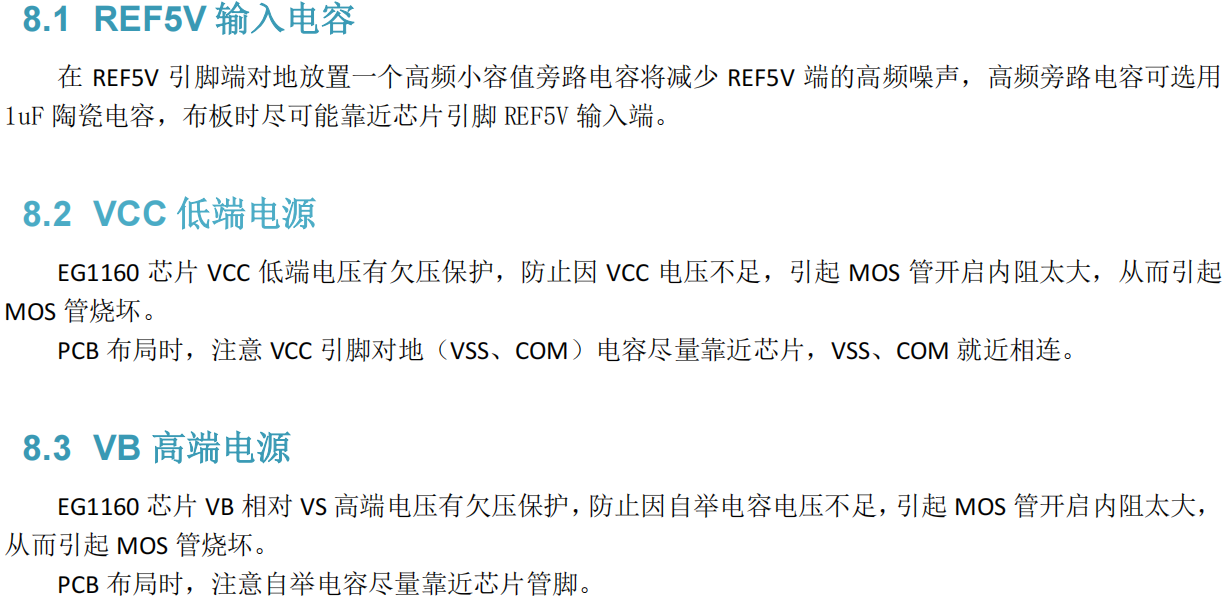

电源系统设计：

• REF5V基准电源：
  外接1μF高频陶瓷电容紧靠引脚
  为运放和比较器提供清洁电源
  最大负载电流不超过20mA
• VCC电源设计：
  推荐10V-20V工作范围
  紧靠芯片布置去耦电容
  VSS和COM就近单点连接
• 自举电路配置：
  外接快恢复二极管和自举电容
  电容容值根据开关频率和栅极电荷选择
  确保在最小占空比下正常充电

电流保护配置：

• 低压应用（<65V）：
  利用MOS管Rds(on)进行电流检测
  通过SDHIN/SDLIN实现逐周保护
• 高压应用（>65V）：
  外接采样电阻进行电流检测
  注意采样电阻的功率和精度要求

PCB布局规范：

• 功率回路：VCC、HO、LO走线短而宽
• 信号部分：REF5V、运放输入保持洁净
• 地线设计：功率地（COM）与信号地（VSS）合理分离
• 自举元件：紧靠VB和VS引脚放置

---

五、典型应用场景

---

正弦波逆变器：

• 驱动全桥或半桥功率级，完善的保护功能确保系统可靠性，支持高频开关操作。

太阳能控制器：

• 在MPPT充电控制器中驱动功率开关，集成的运放支持电流电压采样。

工业控制系统：

• 为工业设备提供可靠的功率驱动，600V耐压适应工业环境。

数码发电机：

• 在变频发电系统中驱动功率模块，快速的开关特性确保输出质量。

高压Class-D功放：

• 在高压D类音频功放中驱动功率级，强大的驱动能力支持高保真音频。

无刷电机驱动：

• 在高压电机驱动中提供半桥驱动，完善的保护机制确保电机安全。

---

六、调试与故障处理

---

常见问题分析：

• 电流保护误触发：
  检查比较器阈值设置，优化采样电路，验证保护响应时间。
• 驱动波形异常：
  检查自举电路工作状态，优化栅极电阻值，验证死区时间设置。
• 基准电源噪声：
  加强REF5V去耦，检查负载电流，优化PCB布局。
• 热管理问题：
  监测芯片温度，优化散热设计，确保在安全温度范围内。
• 启动异常：
  检查欠压保护阈值，验证电源时序，检查SD引脚状态。

---

七、总结

---

EG1160通过其强大的2A/2.5A驱动能力、高集成度的模拟功能和完善的保护机制，为高压大功率应用提供了优秀的解决方案。其600V的耐压能力适应工业级高压需求，内置的5V基准和运放显著减少外部元件，逐周峰值电流保护确保系统安全性。在实际设计中，合理的电源配置、优化的PCB布局和对保护功能的深入理解是充分发挥芯片性能的关键。

文档出处
本文基于屹晶微电子EG1160芯片数据手册V1.0版本整理编写，结合高压大功率驱动系统设计实践经验和应用注意事项。具体设计请以官方最新数据手册为准，建议在实际应用中充分测试验证。
