在 DC-DC 开关电源电路中，BUCK（降压）和 BOOST（升压）是最常用的拓扑结构，而电容作为电路中的核心无源器件，其选型直接影响电源的纹波抑制、转换效率和可靠性。本文将从电容分类、核心选型参数、BUCK/BOOST 电路电容参数计算步骤三个维度，全面讲解电容选型的关键要点，助力工程师快速完成电源电路的电容设计。

一、电源电路常用电容分类及特性

不同类型的电容在介质材料、电气性能上差异显著，需根据 BUCK/BOOST 电路的工作特性选择适配的电容类型。以下为常用电容的核心特性与应用场景对比：

电容类型	核心特点	典型应用场景
多层陶瓷电容（MLCC）	高频特性优异，ESR 极低，体积小，成本低；容值受电压 / 温度影响	BUCK/BOOST 输出端高频纹波抑制、旁路滤波
铝电解电容	容值大（μF~mF 级），成本低；ESR 高，高频特性差，有极性	输入侧低频纹波滤波、大容值储能需求场景
钽电解电容	容值密度高，ESR 较低，可靠性高；成本高，过压易失效	高精度电源、汽车电子等对体积 / 可靠性要求高的场景
高分子固态电容	低 ESR、高容值，寿命长，无漏液风险；成本略高	大电流高频 BUCK/BOOST 电路、高端消费电子电源
云母电容	温度稳定性极佳，耐压高；容值小，体积大	高频高压精密电路、航空航天领域

二、电容核心选型参数

电容选型需围绕电气性能、物理特性和可靠性三大类参数展开，其中电源电路需重点关注以下关键参数：

1. 电气性能参数

• 标称电容值：根据纹波抑制和储能需求计算，电源滤波场景容差可放宽至 ±20%，精密电路需选 ±5%~±10%。
• 额定电压：需预留 20%~50% 裕量，如 12V 工作电压需选 16V 及以上额定电压的电容。
• 纹波电流：电容能承受的最大交流纹波电流有效值，超过该值会导致温升过高、寿命缩短。
• 等效串联电阻（ESR）：越低越好，直接影响电容的纹波抑制能力和损耗，高频开关电源需选低 ESR 电容。
• 自谐振频率（SRF）：需保证电路工作频率低于 SRF 的 1/10，避免电容呈现感性失去滤波作用。

2. 物理与可靠性参数

• 封装形式：贴片式（如 0402/0603 MLCC）适合高密度 PCB，插件式散热 / 载流能力更强。
• 工作温度范围：工业设备需选 - 40℃~+125℃宽温规格，汽车电子需满足 - 40℃~+150℃车规要求。
• 寿命：电解电容寿命与温度负相关，高温场景优先选固态电容。

三、BUCK 电路电容参数计算步骤

计算前需明确电路基础参数：输入电压范围Vin(min)​~ Vin(max)​、输出电压Vout​、开关频率fs​、最大输出电流Iout(max)​、允许输出纹波ΔVout​。

1. 输出电容计算

（1）容值计算

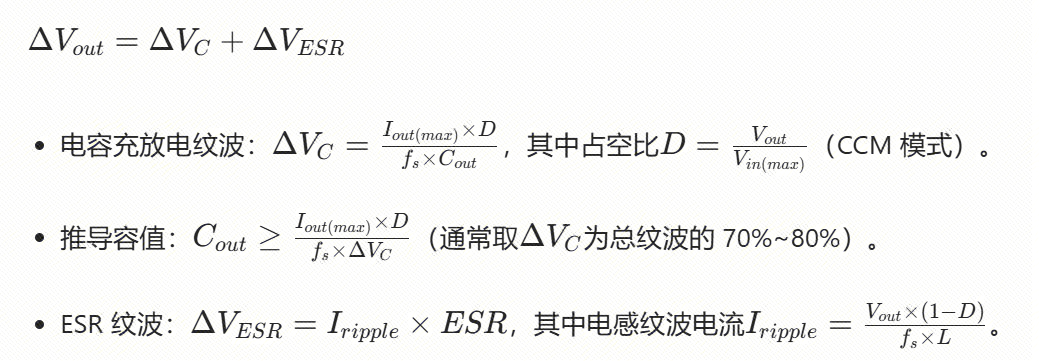

BUCK 电路输出纹波由电容充放电纹波和ESR 纹波组成，公式如下：

（2）纹波电流计算

（3）额定电压

输出电容额定电压≥Vout​×1.2~1.5。

2. 输入电容计算

（1）容值计算

（2）纹波电流计算

（3）额定电压

输入电容额定电压≥Vin(max)​×1.2~1.5。

四、BOOST 电路电容参数计算

BOOST 电路占空比，其余基础参数与 BUCK 电路一致。

1. 输出电容计算

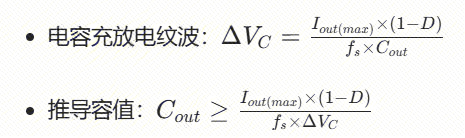

（1）容值计算

（2）纹波电流计算

（3）额定电压

输出电容额定电压≥Vout​×1.2~1.5。

2. 输入电容计算

（1）容值计算

（2）纹波电流计算

（3）额定电压

输入电容额定电压≥Vin(max)​×1.2~1.5。

五、选型验证与实操建议

1. 参数验证：所选电容的 ESR 需满足纹波压降要求，自谐振频率需远高于开关频率；纹波电流需预留 20%~30% 裕量。
2. 组合选型：高频场景采用 “MLCC + 固态电容” 组合，MLCC 抑制高频纹波，固态电容补充低频容值。
3. 可靠性优先：汽车电子、工业设备需选车规级 / 工业级电容，关注湿度敏感度（MSL）和耐振动特性。

总结

BUCK/BOOST 电路电容选型的核心是根据纹波需求计算容值、根据电流工况匹配纹波电流、根据电压等级预留裕量，同时结合电路的频率特性选择低 ESR、低 ESL 的电容类型。合理的电容选型不仅能保证电源的纹波性能，还能提升电路的稳定性和使用寿命。
