在芯片功能日益复杂的今天，尤其是面对汽车电子“十年寿命”的严苛要求，如何确保一颗芯片在长期使用后依然稳定可靠？答案就在芯片可靠性测试的“终极关卡”——HTOL（高温工作寿命测试）中。
　　
一、什么是HTOL测试？

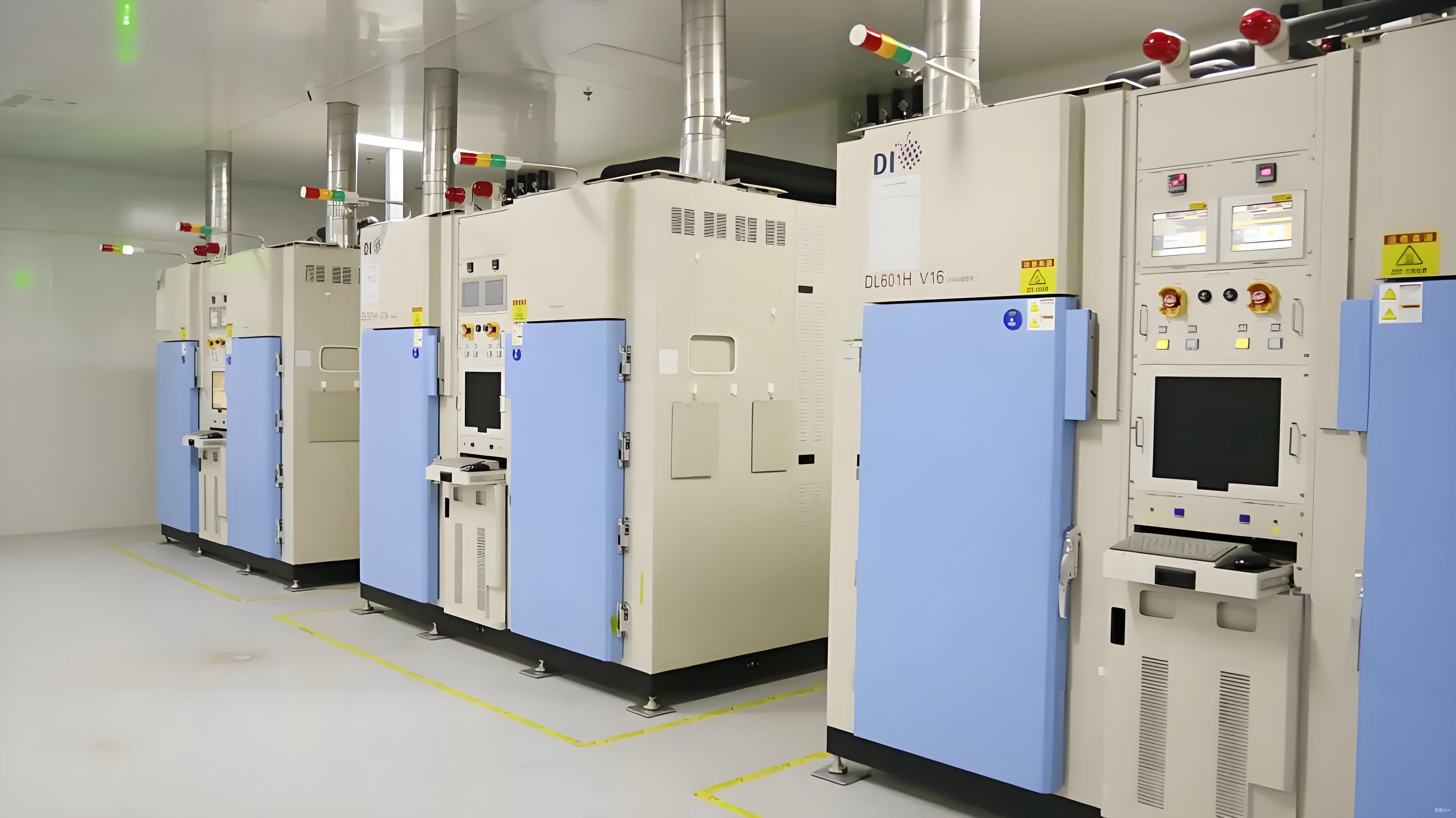

　　HTOL，全称为High Temperature Operating Life（高温工作寿命测试），是芯片可靠性测试中最核心、最苛刻的项目之一。它通过施加高温、高压等加速应力，让芯片在加速老化状态下持续运行数百甚至上千小时，模拟其在真实使用环境中多年后的状态。
　　简单来说，HTOL就像一场为期数周的“极限拉练”，旨在筛选出那些能在未来十年日常使用中永不掉链子的“士兵”。
　　

二、HTOL测试的核心目标
　　模拟实际工作寿命：通过高温加速老化，验证芯片在10-15年车规寿命周期内的功能稳定性。例如，在125℃下测试1000小时，约等效于芯片在55℃环境下运行10年。
　　暴露潜在缺陷：激发制造工艺缺陷（如金属互连薄弱点、氧化层缺陷）和设计缺陷（如热管理不足），确保问题在量产前被发现。
　　满足零失效要求：确保芯片在极端工况（如发动机舱高温环境）下仍能保持功能完整，达到车规级可靠性标准。
　　那个神秘的“77颗芯片”从何而来？
　　在HTOL测试中，有一个让所有工程师都耳熟能详的“魔法数字”——77。这个数字并非凭空想象，而是统计学与工程学精密交汇的结果。
　　它基于四个行业公认的基准条件：
　　置信水平 = 60%（在成本与风险控制间的黄金平衡点）
　　目标失效率 ≤ 10 FIT（即10亿个芯片运行1000小时，只允许出现1次失效）
　　任务寿命 = 10年（87，600小时）
　　接受标准 = 0失效（不允许任何一颗芯片失效）
　　通过阿伦尼乌斯模型计算，在125℃高温下，测试时间加速约55倍，最终得出样本量约为77颗。这些芯片必须来自至少3个不同的晶圆批次，以确保样本能代表整个制造过程的稳定性。
　　
三、HTOL与Burn-In：看似相似，本质迥异
　　即使是半导体行业的从业者，也常常混淆HTOL和Burn-in的概念。它们看起来都是在高温高电压下“烤”芯片，但实际目的与方法却大有不同。
　　核心区别：Burn-in（老化筛选）的目的是“筛选”出早期失效的“坏”产品，是一种剔除缺陷的“筛选”手段；而HTOL的目的是“预估”良好产品的长期失效率，是一种评估寿命的“验证”手段。
　　

生动比喻：想象组建长跑队参加奥运会：
　　Burn-in相当于让所有报名者先进行5公里高强度测试，淘汰那些有明显身体隐患的人。
　　HTOL则是从留下的队员中随机挑选几人，在高原缺氧环境下进行超级强化训练，评估他们的极限耐力，预测整个队伍多年后的表现。
　　技术差异：
　　Burn-in是100%全检，针对每颗出货芯片；HTOL是抽样进行，从合格品中随机抽取。
　　Burn-in测试后的良品可交付客户；HTOL是破坏性试验，测试后样品不能用于交付。
　　Burn-in解决“婴儿死亡率”问题；HTOL解决“寿命预测”问题。
　　
四、HTOL测试的严苛要求

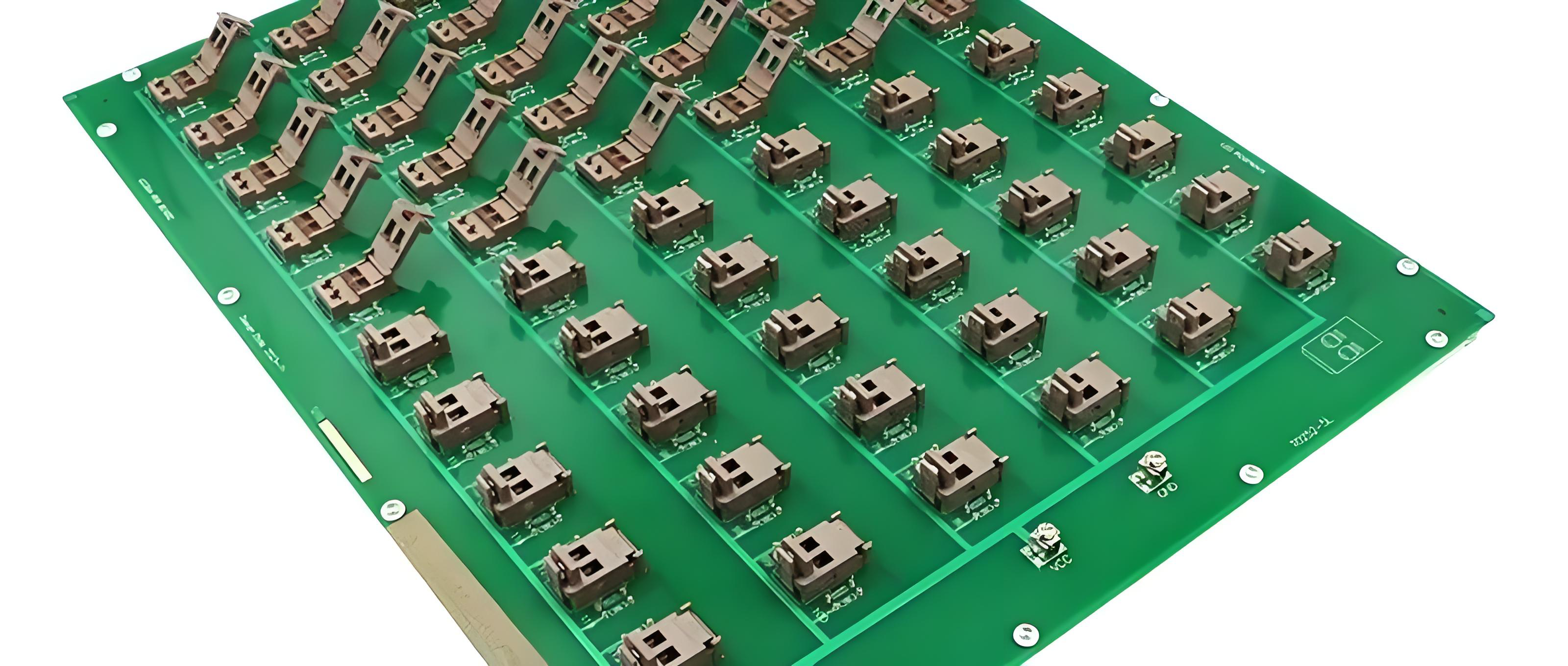

　　测试条件极其严格：
　　温度：根据器件等级选择（Grade 1为125℃，Grade 0为150℃）
　　电压：施加最大工作电压（通常为额定电压的1.1倍）
　　时间：持续1000小时（约42天）
　　工作状态：芯片需全程通电并运行典型负载
　　失效分析不容马虎：任何参数漂移超出规格或功能失效的芯片都被判为失效。对失效芯片必须进行细致的物理失效分析，定位根本原因。只要有一颗芯片失效，整个HTOL批次就可能被判为不通过。
　　

结语
　　HTOL测试是芯片可靠性验证的“终极大考”，尤其是对汽车电子等高可靠性要求的应用领域至关重要。它与Burn-in测试相辅相成，共同构建了芯片质量保障的双重防线。
　　在芯片技术快速迭代的今天，HTOL测试不仅是满足行业标准的必要环节，更是芯片厂商对产品质量承诺的体现。只有经过如此严苛考验的芯片，才能真正肩负起汽车电子“十年生命期”的重任。
