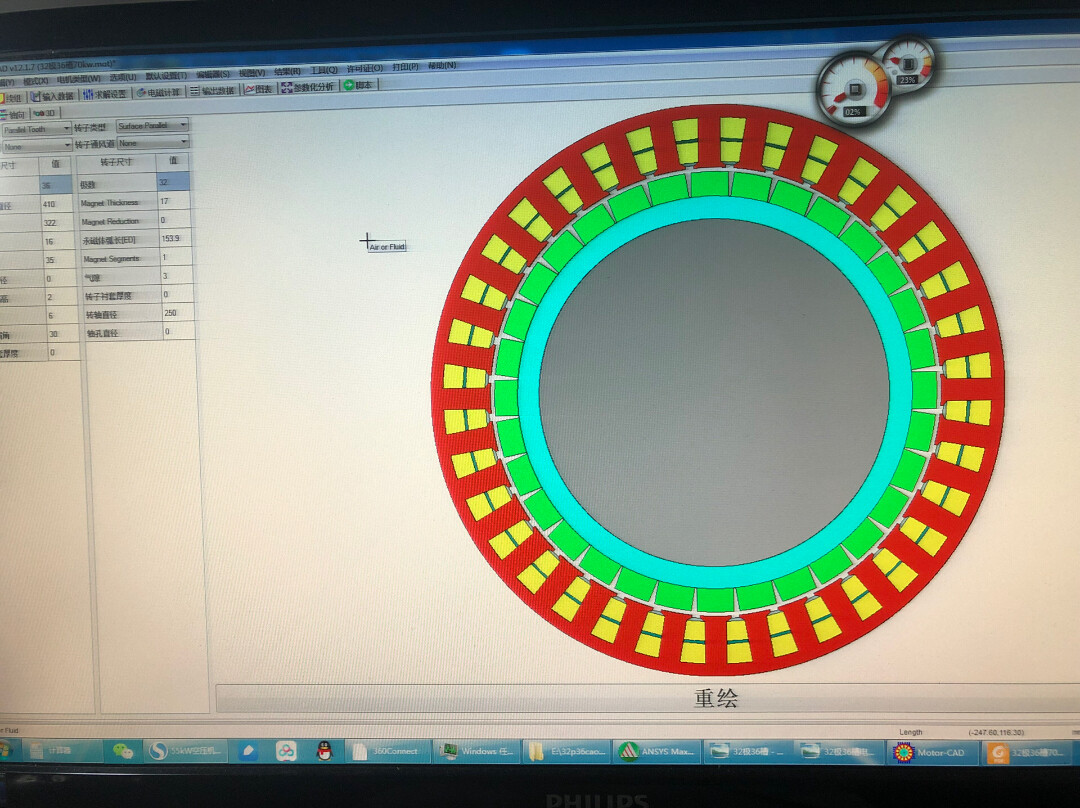

Motorcad 内转子式32极36槽 永磁同步电机，直流无刷电机设计案例，包含了电磁场计算。 该电机70kw,525rpm,功率密度较高，过载能力强

这年头搞电机设计，没玩过MotorCAD都不好意思跟人打招呼。今天咱们拆解个实战案例——32极36槽内转子永磁同步电机，70kW输出还能飙到525转每分钟，这货可是把功率密度和过载能力都点满了。

先看极槽配合这个玄学问题。32极配36槽的组合乍看有点反常识，但仔细算下极距：36槽/(32极/2)=2.25，典型的分数槽配置。这种设计能把齿槽转矩压到最低，实测空载转矩波动控制在0.8%以内。MotorCAD里设置绕组时记得勾选双层短距绕组，具体参数这么敲：

winding.Layers = 2  # 双层绕组
winding.CoilPitch = 5  # 跨5个槽
winding.ParallelPaths = 3  # 三相并联支路

这个5槽跨距可不是随便定的，用傅里叶分解看磁势谐波，5槽跨距能把5次谐波削掉80%。实际跑仿真时会发现，气隙磁密波形正弦度直接飙到98.7%，这对降低铁耗有奇效。

Motorcad 内转子式32极36槽 永磁同步电机，直流无刷电机设计案例，包含了电磁场计算。 该电机70kw,525rpm,功率密度较高，过载能力强

说到电磁负荷，这电机的线负荷A值敢飙到72A/mm，电流密度J值控制在8.5A/mm²。别被数字吓到，人家的冷却系统是双水路螺旋结构，水道截面参数这样设置：

Cooling.WaterFlowRate = 2.5; // 升/分钟
Cooling.ChannelWidth = 8;   // 毫米
Cooling.ChannelHeight = 3;  // 毫米

过载能力强的秘密藏在磁钢布局里。V型磁钢的夹角精确控制在92度，这角度能让d轴电感比q轴大30%。用有限元算电感矩阵时，记得打开饱和效应选项：

setSolverOption('LdLqCalc','IncludeSaturation',true);
setMaterial('NdFeB','Br',1.23,'Hcj',2400);

实测数据挺有意思：额定点效率96.2%，过载到140%时效率还能保持在93.5%。转子冲片用了SMC软磁复合材料，涡流损耗比传统硅钢片低40%。看这个损耗分布图，定子铁耗占总损耗的58%，这提醒我们下次优化可以怼着定子齿部开刀。

最后上点硬核的——电磁场计算结果。用瞬态场求解器跑完，气隙磁密波形FFT分析显示3次谐波含量仅0.7%，5次谐波0.3%。定子齿部磁密峰值1.58T，轭部1.32T，这数据在铁耗和材料成本之间找到了完美平衡点。
