大家好，这就为您献上不知鸽了多久的Flash Attention V2原理解读。

在V1的讲解中，我们通过详细的图解和公式推导，一起学习了Flash Attention的整体运作流程。如果大家理解了V1的这块内容，就会发现V2的原理其实非常简单：无非是将V1计算逻辑中的内外循环相互交换，以此减少在shared memory上的读写次数，实现进一步提速。那当你交换了循环位置之后，在cuda层面就可以配套做一些并行计算优化。这就是V2的整体内容。

总结起来一句话：“交换了循环位置“，虽是短短一句话，却蕴含着深深的人生哲理：只要基座选得好，回回都有迭代点，年年勇破okr！


回归正题，本文也分两个部分进行讲解：原理与cuda层面的并行计算。

在阅读本文前，需要先阅读V1的讲解，本文会沿用V1的表达符号及推演思路。

【❤️如果觉得本文有帮助，欢迎点赞喜欢和在看～】

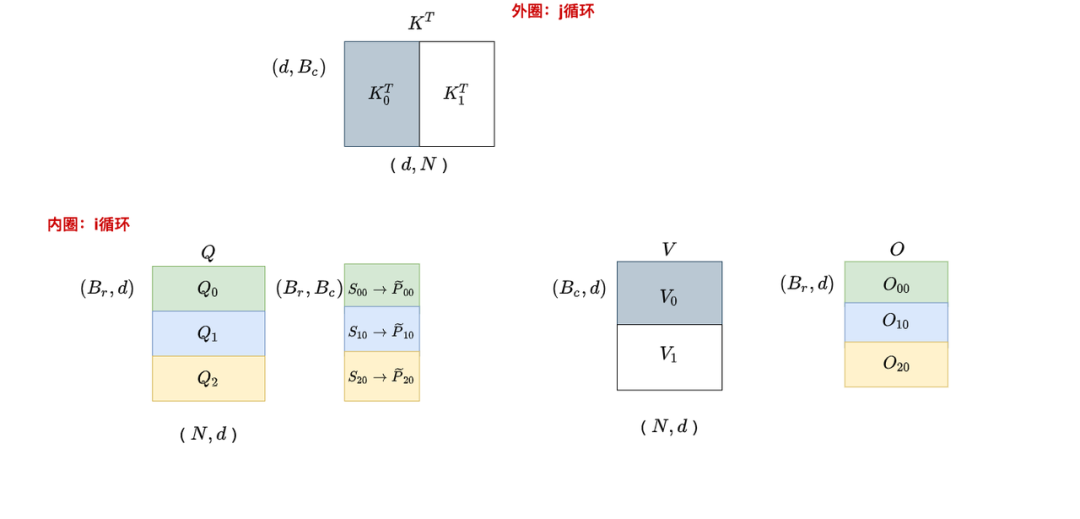

我们先快速回顾一下V1的运作流程：以K，V为外循环，Q为内循环。

，遍历:


，遍历:

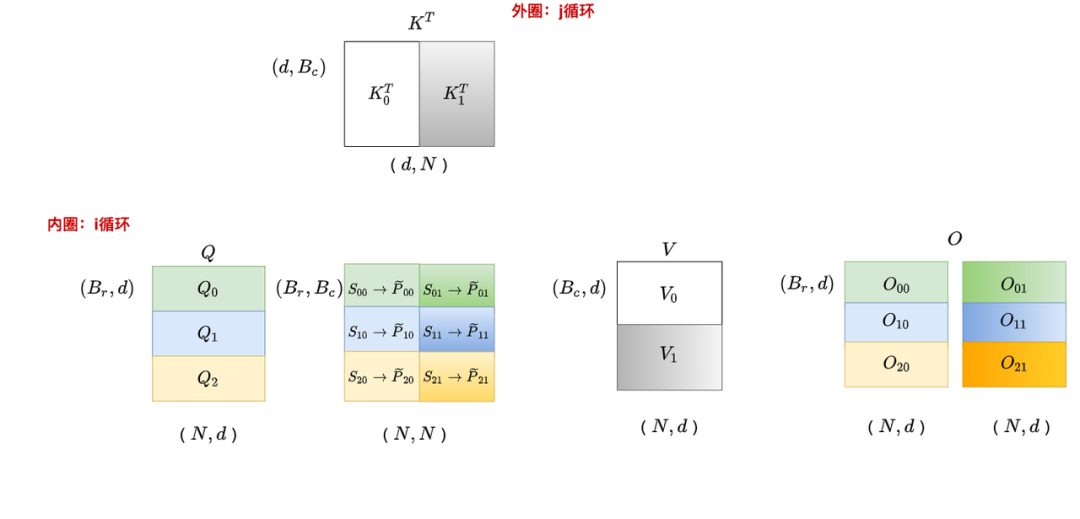

我们在外循环j = 0时，先遍历一次所有的i，在这个阶段中我们产出，并将它和一些别的重要数据写回HBM中

在这个过程中，你是不是隐隐觉得有些别扭：

同时，softmax这个操作也是在row维度上的，所以我固定Q循环KV的方式，更天然符合softmax的特性。

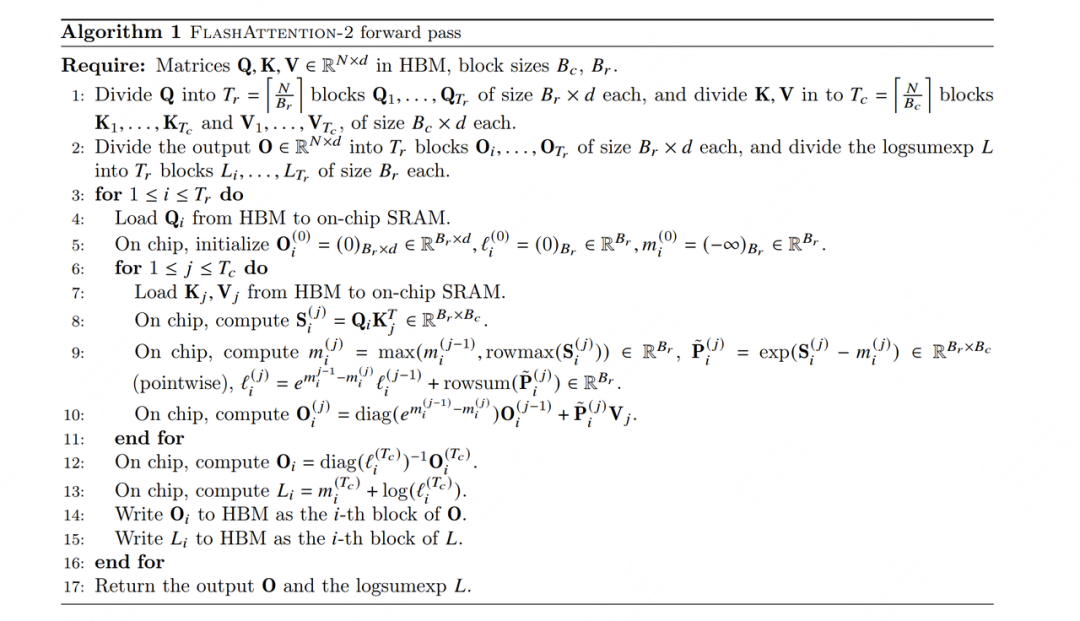

基于1.1中的思想，我们在V2中将原本的内外循环置换了位置（示意图就不画了，基本可以对比V1示意图想象出来）。我们直接来看V2的伪代码（如果对以下伪代码符号表示或解读有疑惑的朋友，最好先看一下V1的讲解）。


现在，想象自己固定住了一块Q（i），依此循环K和V的分块（j），在这个想象下我们来解读这份FWD为代码。

第8行，计算分块

第9行：

第10行：表示截止到当前分块(包含当前分块)为止计算出的O值。由第9和第10行知，当我们固定Q循环KV时，我们每个分块都是用当前最新的rowmax和rowsum计算的，同理对应的也是用当前最新的rowmax和rowsum计算的。这样当我们遍历完所有的KV时，得到的就等于最终全局的结果。相关的证明我们在V1讲解中给过，这里不再赘述，只额外提两点：

比起V1，V2中不用再存每一Q分块对应的和了。但是在BWD的过程中，我们仍需要来做和的重计算，这样才能用链式求导法则把dQ，dK，dV正常算出来。V2在这里用了一个很巧妙的方法，它只存一个东西（代码13行，这样又能进一步减少shared memory的读写）：，这个等式中小写的m和l可以理解成是全局的rowmax和rowsum。在接下来BWD的讲解中，我们会来看到这一项的妙用。

⚠️⚠️一个建议：如果你在阅读本节中觉得很困惑，一定记得先去看V1的BWD部分，有非常详细的推导介绍。看完再来看本节就很顺畅了。

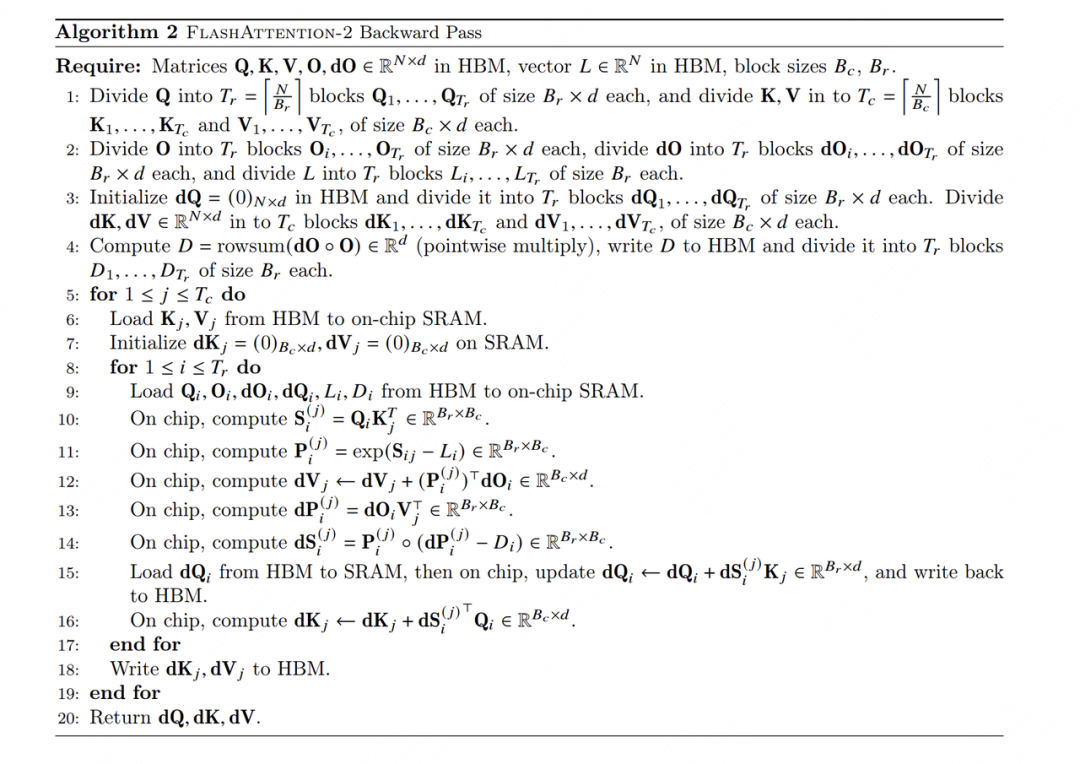

我们观察到，在V2 BWD中，内外循环的位置又换回来了，即还是KV外循环，Q内循环，这是为什么呢？

：沿着i方向做AllReduce，也就是需要每行的结果加总

：沿着i方向做AllReduce，也就是需要每行的结果加总

：沿着j方向做AllReduce，也就是需要每列的结果加总

基于此，如果你还是保持Q外循环，KV外循环不变的话，这种操作其实是固定行，遍历列的，那么在这些梯度中，只有从中受益了，K和V的梯度则进入了别扭的循环（也意味着要往shared memory上写更多的中间结果）；但如果你采用KV外循环，Q内循环，这样K和V都受益，只有Q独自别扭，因此是一种更好的选择。（S和P的计算不受循环变动影响）。

很容易发现这两个计算是等价的，但V2的做法节省了读写量

好，现在我们就把V2相对于V1在计算原理上的改进介绍完了。接下来我们总结一下V2相对于V1所有的改进点。

之所以把这块内容放到“V2整体流程介绍”之后，是想让大家在先理解V2是怎么做的基础上，更好体会V2的优点。

总体来说，V2从以下三个方面做了改进：

置换内外循环位置，同时减少非矩阵的计算量。（这两点我们在第一部分中已给出详细说明）

优化Attention部分thread blocks的并行化计算，新增seq_len维度的并行，使SM的利用率尽量打满。这其实也是内外循环置换这个总体思想配套的改进措施

优化thread blocks内部warp级别的工作模式，尽量减少warp间的通讯和读取shared memory的次数。

第二和第三点都可以归结为是cuda gemm层面的优化，我们马上来细看这两点。

这段代码整合自flash attention github下的cutlass实现，为了方便讲解做了一点改写。

这段代码告诉我们：

在V1中，我们是按batch_size和num_heads来划分block的，也就是说一共有batch_size * num_heads个block，每个block负责计算O矩阵的一部分

在V2中，我们是按batch_size，num_heads和num_m_block来划分block的，其中num_m_block可理解成是沿着Q矩阵行方向做的切分。例如Q矩阵行方向长度为seqlen_q（其实就是我们熟悉的输入序列长度seq_len，也就是图例中的N），我们将其划分成num_m_block份，每份长度为kBlockM（也就是每份维护kBlockM个token）。这样就一共有batch_size * num_heads * num_m_block个block，每个block负责计算矩阵O的一部分。

为什么相比于V1，V2在划分thread block时，要新增Q的seq_len维度上的划分呢？

先说结论，这样做的目的是尽量让SM打满。我们知道block是会被发去SM上执行的。以1块A100 GPU为例，它有108个SM，如果此时我们的block数量比较大（例如论文中所说>=80时），我们就认为GPU的计算资源得到了很好的利用。现在回到我们的输入数据上来，当batch_size和num_heads都比较大时，block也比较多，此时SM利用率比较高。但是如果我们的数据seq_len比较长，此时往往对应着较小的batch_size和num_heads，这是就会有SM在空转了。而为了解决这个问题，我们就可以引入在Q的seq_len上的划分。

看到这里你可能还是有点懵，没关系，我们通过图解的方式，来一起看看V1和V2上的thread block到底长什么样。

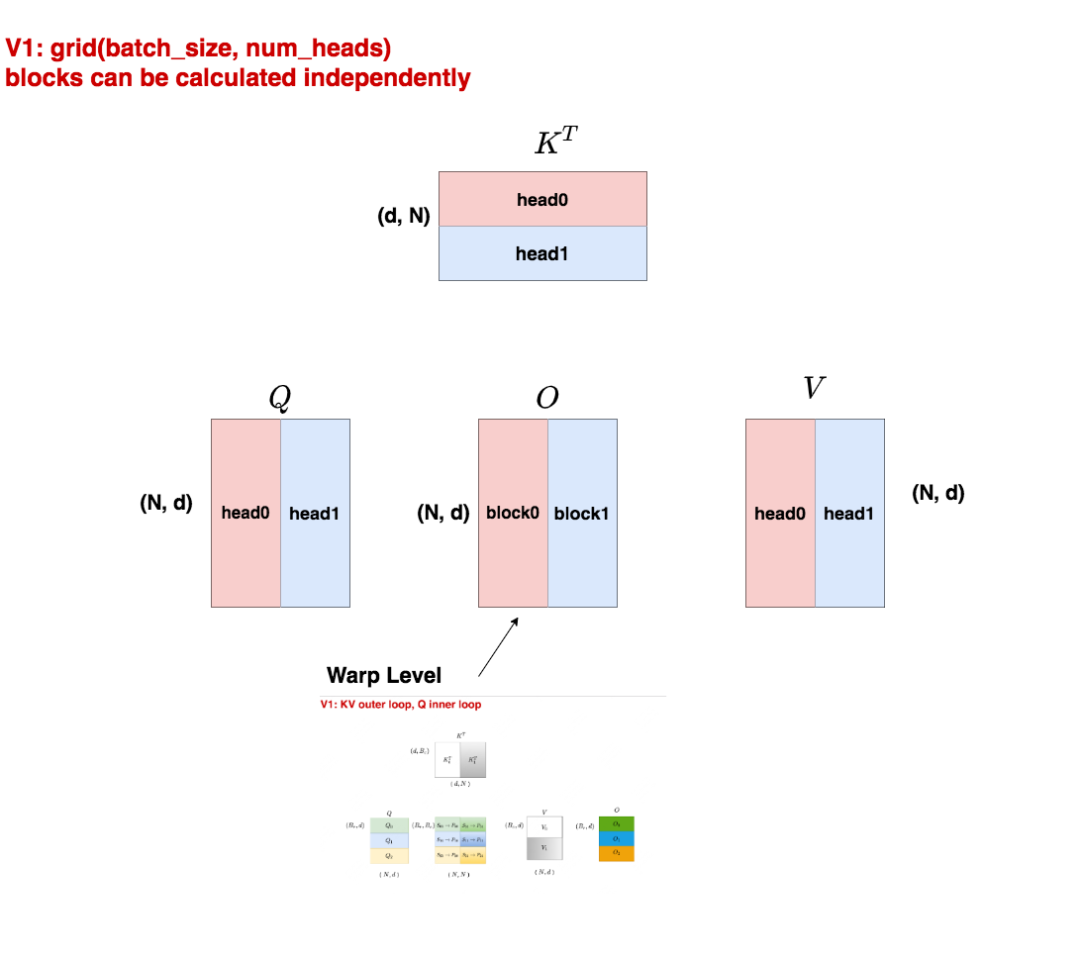

假设batch_size = 1，num_heads = 2，我们用不同的颜色来表示不同的head。

我们知道在Multihead Attention中，各个head是可以独立进行计算的，在计算完毕后将结果拼接起来即可。所以我们将1个head划分给1个block，这样就能实现block间的并行计算，如此每个block只要在计算完毕后把结果写入自己所维护的O的对应位置即可。

而每个block内，就能执行V1中的"KV外循环，Q内循环”的过程了，这个过程是由block的再下级warp level层面进行组织，thread实行计算的。这块我们放在第四部分中讲解。

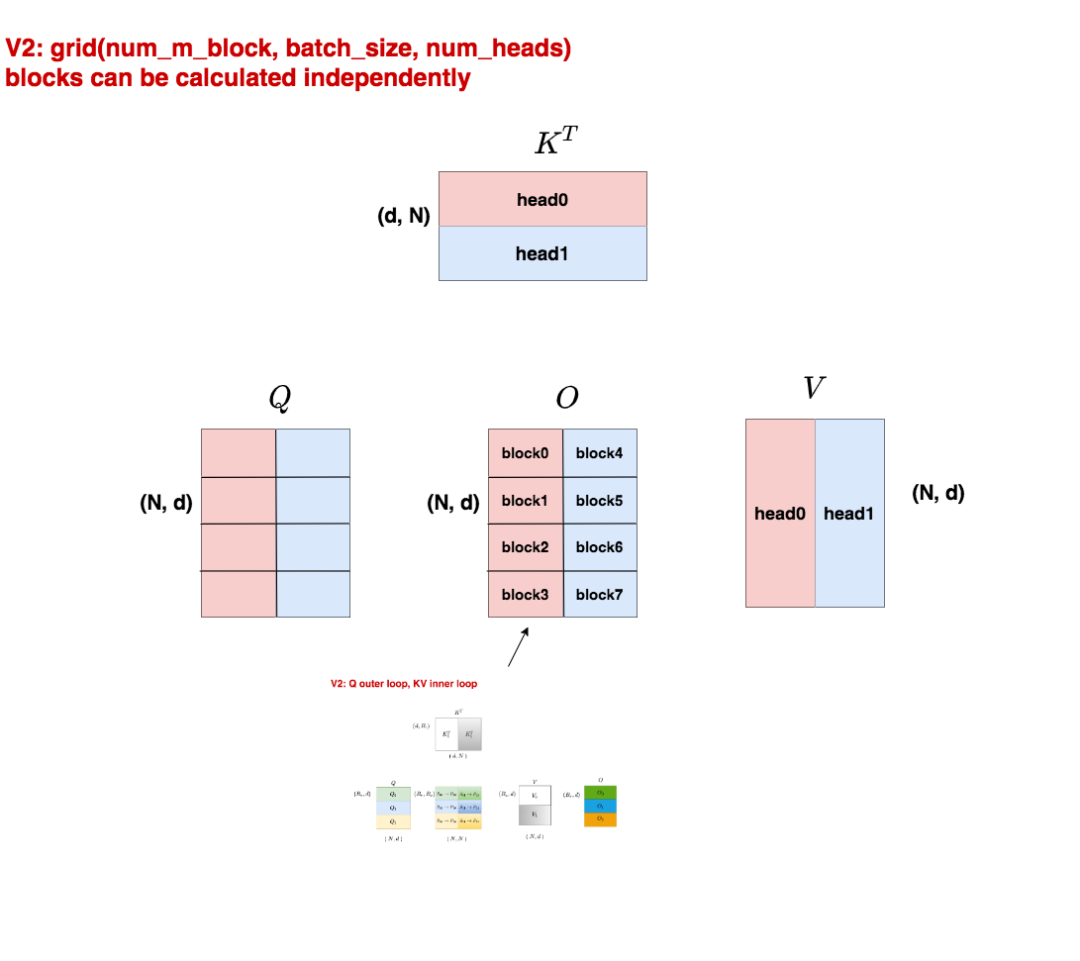

现在我们继续假设batch_size = 1，num_heads = 2。

与V1不同的是，我们在Q的seq_len维度上也做了切分，将其分成四份，即num_m_block = 4。所以现在我们共有124 = 8个block在跑。这些block之间的运算也是独立的，因为：

每个block从Q上加载对应位置的切块，同时从KV上加载head0的切块，计算出自己所维护的那部分O，然后写入O的对应位置。

在这里你可能想问，为什么只对Q的seq_len做了切分，而不对KV的seq_len做切分呢？

在V2的cutlass实现中，确实也提供了对KV的seq_len做切分的方法。但除非你认为SM真得打不满，否则尽量不要在KV维度上做切分，因为如此一来，不同的block之间是没法独立计算的（比如对于O的某一行，它的各个部分来自不同的block，为了得到全局的softmax结果，这些block的结果还需要汇总做一次计算）。

如果你看过V1的代码，你会发现，其实在V1后期的版本中，也出现了seq维度的并行：

上图代码中的num_splits也是在由Q的seq_len维度切分来的。通过这段代码，我猜想作者在V1后期引入seq_len维度切分的原因是：V1也需要解决seq_len过长时，batch_size和num_heads较小而造成SM打不满的问题。

num_splits_heuristic_fwd这个函数的作用概括起来就是，我先提供一连串num_splits值的备选，然后由这个函数计算出每个备选值下SM的利用率。计算完之后，我先找到最高的利用率，然后再找出满足利用率>=0.95 * max(利用率)的那个最小的num_split值，作为最终的选择。

细心的你此时可能已经观察到了，虽然V1也引进过seq parallel，但是它的grid组织形式时(batch_size, num_heads, num_m_blocks)，但V2的组织形式是(num_m_blocks, batch_size, num_heads)，这种顺序调换的意义是什么呢？

直接说结论，这样的调换是为了提升L2 cache hit rate。大家可以看下3.2中的图（虽然block实际执行时不一定按照图中的序号），对于同一列的block，它们读的是KV的相同部分，因此同一列block在读取数据时，有很大概率可以直接从L2 cache上读到自己要的数据（别的block之前取过的）。

在3.1～3.3中，我们其实给出的是FWD过程中thread block的划分方式，我们知道V2中FWD和BWD的内外循环不一致，所以对应来说，thread block的划分也会有所不同，我们详细来看：

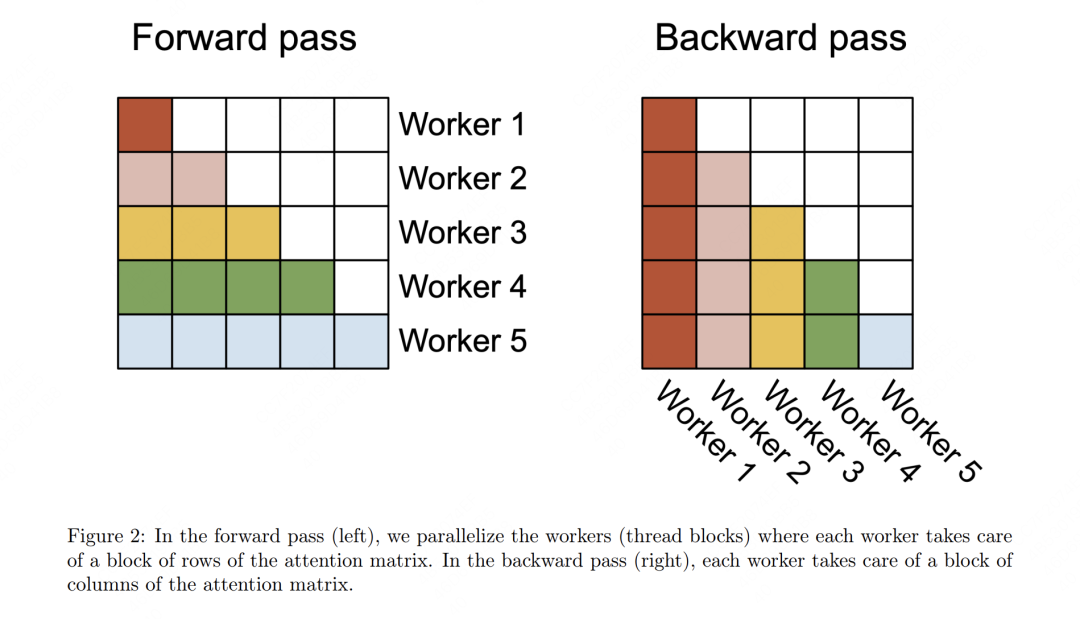

在图中：

我们先看左图，它表示FWD下thread block的结构。每一行都有一个worker，它表示O矩阵的每一行都是由一个thread block计算出来的（假设num_heads = 1），这就对应到我们3.1～3.3中说的划分方式。那么白色的部分表示什么呢？我们知道如果采用的是casual attention，那么有一部分是会被mask掉的，所以这里用白色来表示。但这不意味着thread block不需要加载白色部分数据对应的KV块，只是说在计算的过程中它们会因被mask掉而免于计算（论文中的casual mask一节有提过）。

我们再看右图，它表示BWD下thread block的结构，每一列对应一个worker，这是因为BWD中我们是KV做外循环，Q做内循环，这种情况下dK, dV都是按行累加的，而dQ是按列累加的，少数服从多数，因此这里thread_block是按的列划分的。

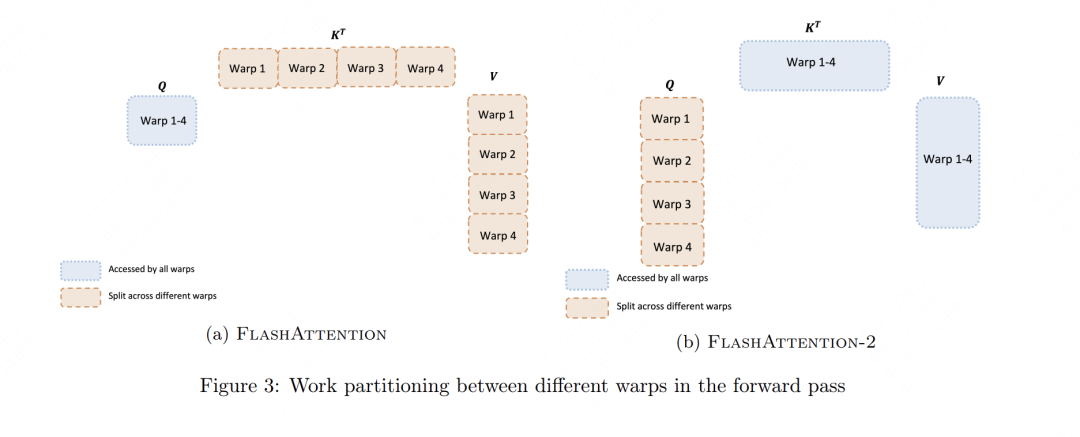

讲完了thread block，我们就可以再下一级，看到warp level级别的并行了。左图表示V1，右图表示V2。不管是V1还是V2，在Ampere架构下，每个block内进一步被划分为4个warp，在Hopper架构下则是8个warp。

在左图（V1）中，每个warp都从shared memory上读取相同的Q块以及自己所负责计算的KV块。在V1中，每个warp只是计算出了列方向上的结果，这些列方向上的结果必须汇总起来，才能得到最终O矩阵行方向上的对应结果。所以每个warp需要把自己算出来的中间结果写到shared memory上，再由一个warp（例如warp1）进行统一的整合。所以各个warp间需要通讯、需要写中间结果，这就影响了计算效率。

在左图（V2）中，每个warp都从shared memory上读取相同的KV块以及自己所负责计算的Q块。在V2中，行方向上的计算是完全独立的，即每个warp把自己计算出的结果写到O的对应位置即可，warp间不需要再做通讯，通过这种方式提升了计算效率。不过这种warp并行方式在V2的BWD过程中就有缺陷了：由于bwd中dK和dV是在行方向上的AllReduce，所以这种切分方式会导致warp间需要通讯。

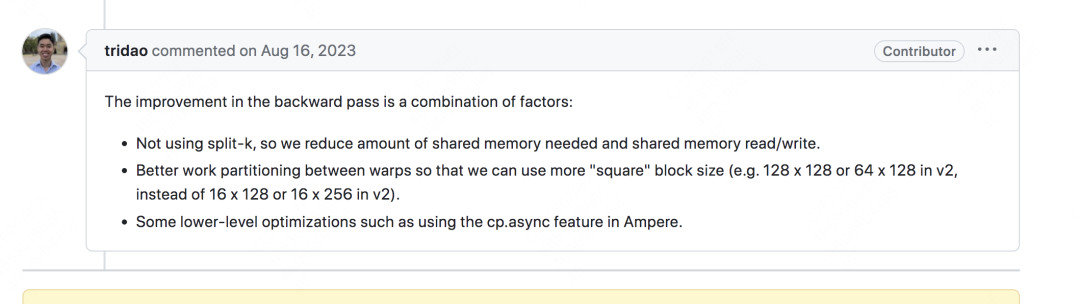

针对V2 warp切分影响BWD这点，作者在论文中依然给出了“BWD过程相比V1也有提升”的结论，针对这点，我在github issue上找到了一条作者的回复（在“安装报错”组成的issue海洋里捞出的宝贵一条）：


最关键的可能是第1和第2点，关于第1点，我想作者应该是说，之前需要反复读取KV的数据，现在只用反复读取Q的数据，因此从一定程度上节省了shared memory的读写次数。第2点理解起来有点复杂，个人觉得是将warp处理的tile划分得更像方形。这样做的好处是在做casual mask的时候可以方便写代码大块丢掉被mask掉的tile（见论文casual masking部分），进一步加速计算。第3点是关于一些底层的优化，就不提了。

好！关于V2我们就介绍到这了，写这篇文章的时候，我刚粗过了一遍triton的flash attention实现，以及扫了一下cutlass实现的入口。如果后续有时间，我会出一些源码解读的文章（从cuda gemm -> triton gemm -> triton flash attention，看，又给自己挖了一个坑）。如果出不了，那一定不是我鸽人，那肯定是我不会（没错，就是这样）。
