3S锂电保护+均衡实测：PW7126+PW2213+四颗PW4406A，6A放电带均衡

做3串锂电池的朋友应该都遇到过这个问题——三节电芯用久了衰减速度不一样，如果没有均衡，整组容量就被最差的那节拖着走，越用续航越短。今天拆一个带均衡的3S保护板方案，主控PW7126，均衡芯片PW2213，四颗PW4406A做开关，6A持续电流，电芯一致性有救了。

方案关键参数

这是9号方案，在之前的8号基础上加了均衡管理。核心用料就这些：PW7126管保护和检测逻辑，PW2213管三节电芯的均衡，四颗PW4406A负责充放电开关。BOM不算多，板子尺寸控制得还行。

具体参数如下：

电池规格：3串，标称11.1V，满充12.6V

持续放电：6A

保护IC：PW7126，SOP8封装

均衡IC：PW2213

功率管：PW4406A，四颗，SOP8封装

均衡功能：有

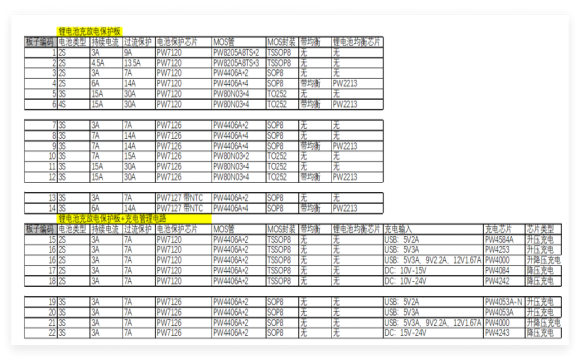

板子编号：9

跟8号方案（不带均衡）比起来，这套多了PW2213均衡芯片，三节电芯各自有独立的均衡回路，充电的时候自动把电压高的电芯拉平，避免某节一直充不满或者过充。

PW7126是专门给三串锂电设计的保护IC，过充、过放、过流、短路四大保护都包在里面。外围省料，电压检测精度够用，SOP8封装，加几个阻容就能搭出完整的3S保护电路，市面上用这个的板子很多，验证过了。

PW2213均衡芯片有什么用

PW2213是这个方案跟8号最大的区别。3串比2串更需要均衡，原因很实在：

三节电芯不一致放大更快——串联越多，单节差异对整组的影响越大。一节先过放了，另外两节的余量就直接浪费掉。

充电被"短板"限制——没有均衡的时候，最先到充电截止电压的那节电芯会让整组提前停充，其他两节明明还能充却被耽误，整组实际容量比设计值低一截。

均衡能延寿——三节电芯维持在相近的SOC区间工作，不会出现某节过度循环导致老化加速的情况。

PW2213用的是被动均衡，充电过程中检测到某节电压偏高，就把多余的能量通过外接电阻耗掉，让三节电芯的电压逐渐趋同。每节电芯配一颗PW2213，各自独立控制，互不干扰。

四颗PW4406A分成两组，每组两颗并联，一组管充电回路，一组管放电回路。内阻低、开关快，SOP8封装散热过得去。两颗并联后等效电阻再降一半，6A长期跑下来温升可控，一般不用额外加散热片。

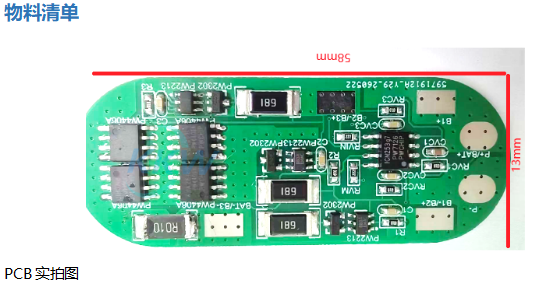

板子是双面布板，PW7126、PW2213和四颗PW4406A分散在PCB正反两面，加了均衡电路后面积没大多少。电池接线方式看电路图，充放电统一走P+和P-。

带均衡的3S方案我建议这些场合优先考虑：对电池寿命有硬性要求的电动工具（比如质保两年以上的产品）、充放电很频繁的滑板车/电动车电池、电芯批次一致性一般的中端消费类产品、需要7×24小时在线的安防和物联网设备、太阳能储能系统。

PW7126+PW2213+PW4406A×4这套组合，就是在成熟的3S保护底子上加了三节电芯独立均衡。跟8号方案（无均衡）比，BOM多了3颗PW2213、3颗PW2303和若干阻容，成本涨得不多，但对循环寿命和实际可用容量的帮助是看得见的。如果你手头的3S产品用着用着感觉续航越来越短，大概率是电芯不一致导致的，升级成带均衡的方案值得一试。
