SPI NAND Flash——南京扬贺扬 HYF2GQ4UAACAE/UADCAE，2Gb 容量、3.3V 供电、支持 Quad SPI，性价比拉满，非常适合物联网、工控、车载后装等场景。

今天就结合官方 datasheet，把这颗芯片的核心参数、存储架构、操作指令、保护机制一次性讲透，帮大家快速选型与开发。

---

一、先看亮点：为什么选这颗 SPI NAND？

在嵌入式领域，SPI NOR 用得最多，但大容量、低成本场景下，SPI NAND 优势更明显。HYF2GQ4 这颗主打以下卖点：

✅ 国产自研，供货稳定

✅ 2Gb（256MB）大容量，替代小容量 NOR 更划算

✅ 标准 / Dual/Quad SPI，最高 80MHz，速度够用

✅ 内置 14bit/512B 硬件 ECC，不用自己写 ECC 算法

✅ 无需坏块管理，简化驱动开发

✅ 8KB OTP 区域，可存序列号、密钥

✅ 10 万次擦写 + 10 年数据保存，可靠性强

✅ 3.3V 单电源，外围电路极简

---

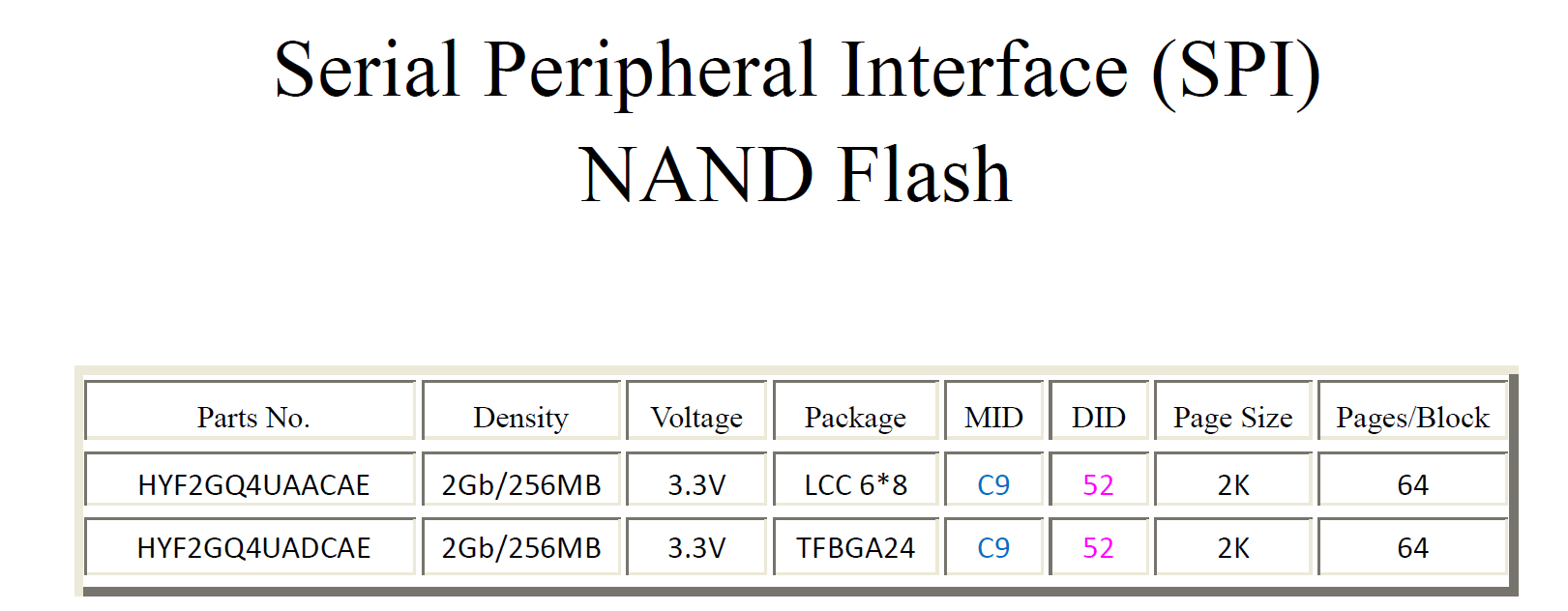

二、基础参数一览（直接抄表用）

表格

参数	规格
型号	HYF2GQ4UAACAE（LCC8×6）、HYF2GQ4UADCAE（TFBGA24）
容量	2Gb / 256MB
供电	3.3V（2.7~3.6V）
SPI 模式	Standard / Dual / Quad SPI
最高时钟	80MHz
页大小	2048 + 128 Byte（数据 + OOB）
块大小	64 页 / 块 = 128KB+8KB
总块数	2048 块
ECC	14bit/512B，上电默认开启
擦写寿命	100,000 次
数据保存	10 年
工作温度	-40℃ ~ 85℃
封装	LCC 6×8 / TFBGA24

---

三、存储架构：页 / 块 / 总容量怎么算？

很多刚接触 NAND 的同学容易懵，这里直接算清楚：

• 1 页 = 2048Byte（用户数据） + 128Byte（OOB/ECC）
• 1 块 = 64 页
• 总容量 = 2048 块 × 64 页 × 2KB ≈ 256MB

OOB 区域专门放 ECC 校验与元数据，硬件自动处理，驱动层不用管，大幅降低开发难度。

---

四、核心操作指令（驱动开发直接用）

这颗芯片指令集兼容主流 SPI NAND，常用指令背下来就行：

1. 基础控制指令

• 写使能：06H（编程 / 擦除前必须发）
• 写禁止：04H
• 读 ID：9FH → 厂商 ID=C9H，设备 ID=52H
• 复位：FFH（卡死时救急）

2. 读操作流程

1. 发 13H 把 Flash 数据读到缓存
2. 读状态0FH+C0H，等 OIP=0 就绪
3. 发03H/0BH/3BH/6BH/EBH从缓存读出

3. 编程操作流程

1. 发06H写使能
2. 发02H（标准）/32H（Quad）加载数据到缓存
3. 发10H执行编程
4. 查状态，等待完成

4. 块擦除流程

1. 06H写使能
2. D8H块擦除（传入块地址）
3. 查状态E_FAIL判断是否成功

---

五、保护机制：写保护 + 块锁 + OTP

这颗芯片安全设计很完善，商用场景很实用：

1. 软硬件写保护

• 硬件：WP# 引脚拉低锁定保护位
• 软件：通过A0H块锁寄存器配置，支持全片锁、上半区锁、下半区锁等

2. OTP 一次性编程

• 大小：8KB（4 页）
• 用途：存设备唯一 ID、密钥、校准参数
• 锁定后永久只读，防篡改

3. 状态寄存器（C0H）

直接反映芯片状态：

• OIP：1 = 忙，0 = 就绪
• WEL：1 = 写使能
• P_FAIL：编程失败
• E_FAIL：擦除失败
• ECCS：ECC 纠错状态

---

六、典型应用场景

这颗 2Gb SPI NAND 定位非常清晰，适合：

• 物联网设备：摄像头、智能屏、网关本地存储
• 工业控制：参数存储、日志存储
• 车载后装：记录仪、车机小容量存储
• 消费电子：玩具、小家电、蓝牙设备
• 替代方案：替换多片 NOR Flash，降低 BOM 成本

---

七、开发注意事项（避坑指南）

1. 编程 / 擦除前必须发写使能（06H）
2. 任何操作都要查状态寄存器，等 OIP=0 再下一步
3. Quad 模式需要先置QE 位 = 1
4. 坏块：出厂保证 Block0 有效，不用自己做坏块管理
5. 时序：支持Mode0/Mode3，兼容主流 MCU SPI

---

八、总结

南京扬贺扬 HYF2GQ4是一颗高性价比、易开发、高可靠的国产 2Gb SPI NAND Flash。

• 相比 NOR：容量更大、价格更低
• 相比并行 NAND：引脚少、电路简单
• 国产替代优选，驱动易移植，适合批量量产

如果你正在做嵌入式存储选型，这颗非常值得放进备选清单！

---
