一、产品核心定位

LT8711UXE2 是龙迅半导体（Lontium Semiconductor）推出的高性能转换器，核心功能为实现 USB Type-C/DP1.4 信号到 HDMI2.0 信号的转换，可连接 USB Type-C 或 DP1.4 信号源与 HDMI2.0 接收设备，集成 DP1.4 接收器、HDMI2.0 发射器及双 CC 控制器，支持 DP Alt Mode 与电力传输功能。

二、关键功能特性

1. USB Type-C 相关

• 兼容性：符合 VESA DisplayPort alt mode（USB Type-C 标准 2.0）、USB 电力传输规范 3.0、USB Type-C 线缆与连接器规范 1.3。
• 控制器与角色：内置双 CC 控制器（分别用于充电器与常规通信）；支持 DFP（下行端口）、UFP（上行端口）、DRP（双角色端口）数据角色，以及源端、接收端电力角色。
• 信号切换：集成双向 USB3.1 Gen1 SS 差分信号无源开关，插入损耗低于 4dB。

2. DP1.4 接收器相关

• 兼容性与速率：符合 DisplayPort 规范 1.4（支持 1.62Gbps、2.7Gbps、5.4Gbps、8.1Gbps 速率）、嵌入式 DisplayPort 规范 1.4b。
• 基础功能：支持 1/2/4 通道 DisplayPort lanes、SSC（扩频时钟）、HBE（水平消隐期扩展）、adaptive EQ（自适应均衡）、eDP 的 ASSR（自适应刷新率）。
• 画质与保护：支持 HDR10、Dolby Vision；支持 HDCP 1.3/2.3 内容保护及 HDCP 中继器功能；仅支持 8K@30Hz YCbCr 420 分辨率格式。

3. HDMI2.0 发射器相关

• 兼容性与速率：符合 HDMI2.0b、HDMI1.4、DVI1.0 规范；数据速率最高达 6Gbps，可处理最高 UHD 4K 60Hz 分辨率格式。
• 基础功能：支持 CEC（消费电子控制）、可编程发射器摆幅与预加重。
• 画质与保护：支持 HDR10、Dolby Vision；支持 HDCP 1.3/2.3 内容保护及 HDCP 中继器功能；仅支持 8K@30Hz YCbCr 420 分辨率格式。

4. 其他杂项功能

• 色彩空间转换：支持 RGB↔YUV444↔YUV422↔YUV420 转换。
• 控制与存储：集成 100K/400KHz I2C 从机、27MHz 外部振荡器（±50ppm 精度）、微处理器；内置 SPI 闪存（用于存储固件与 HDCP 密钥），支持通过 SPI/I2C/BB 接口更新固件。
• 电源需求：I/O 端供电 3.3V，核心端供电 1.2V。

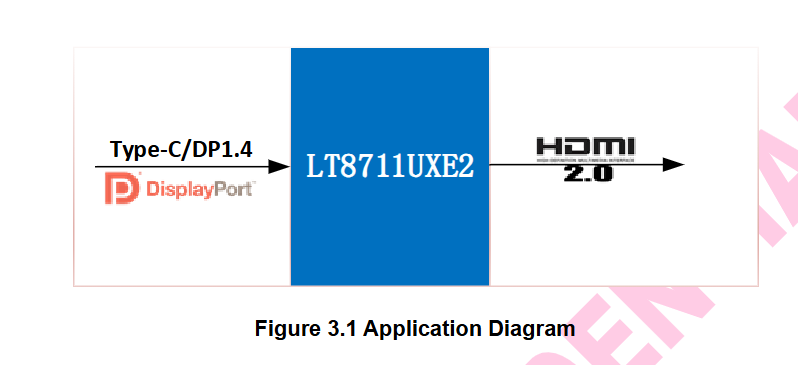

三、产品应用场景

主要用于需实现 Type-C/DP1.4 到 HDMI2.0 信号转换的设备，典型应用包括：

• 扩展坞（Docking station）
• 转接器（Dongle）

四、订购信息（Table 4.1）
