2.4G芯片XL2400T+XL2417D 通信说明
·
一、硬件连接

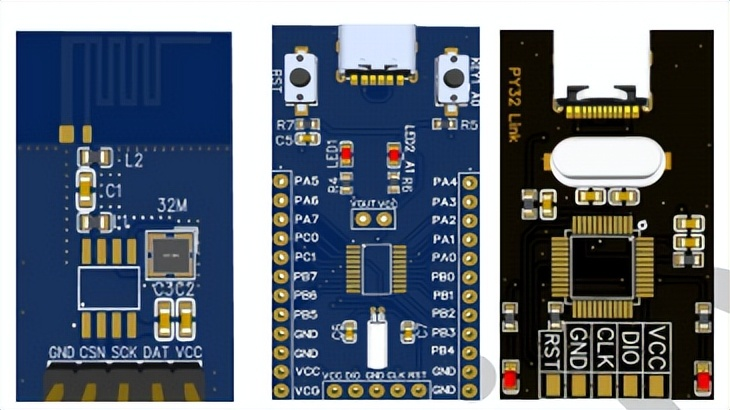

XL2400T：
1.XL2400T 模组
2.PY32F002B 主控
3.PY32LINK 调试器

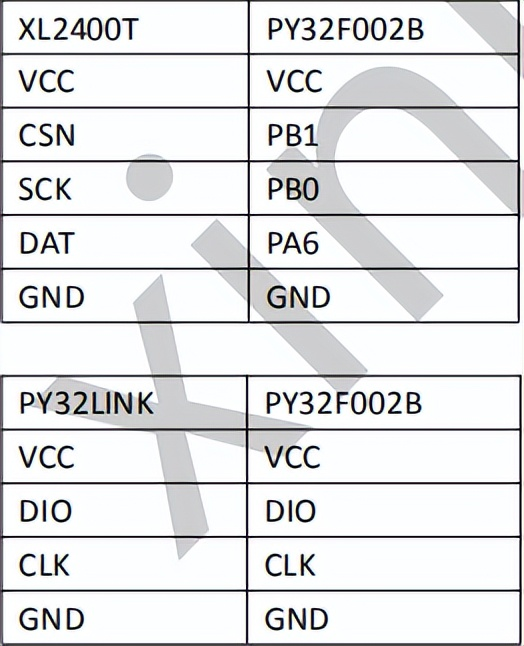

接线说明：
XL2417D：

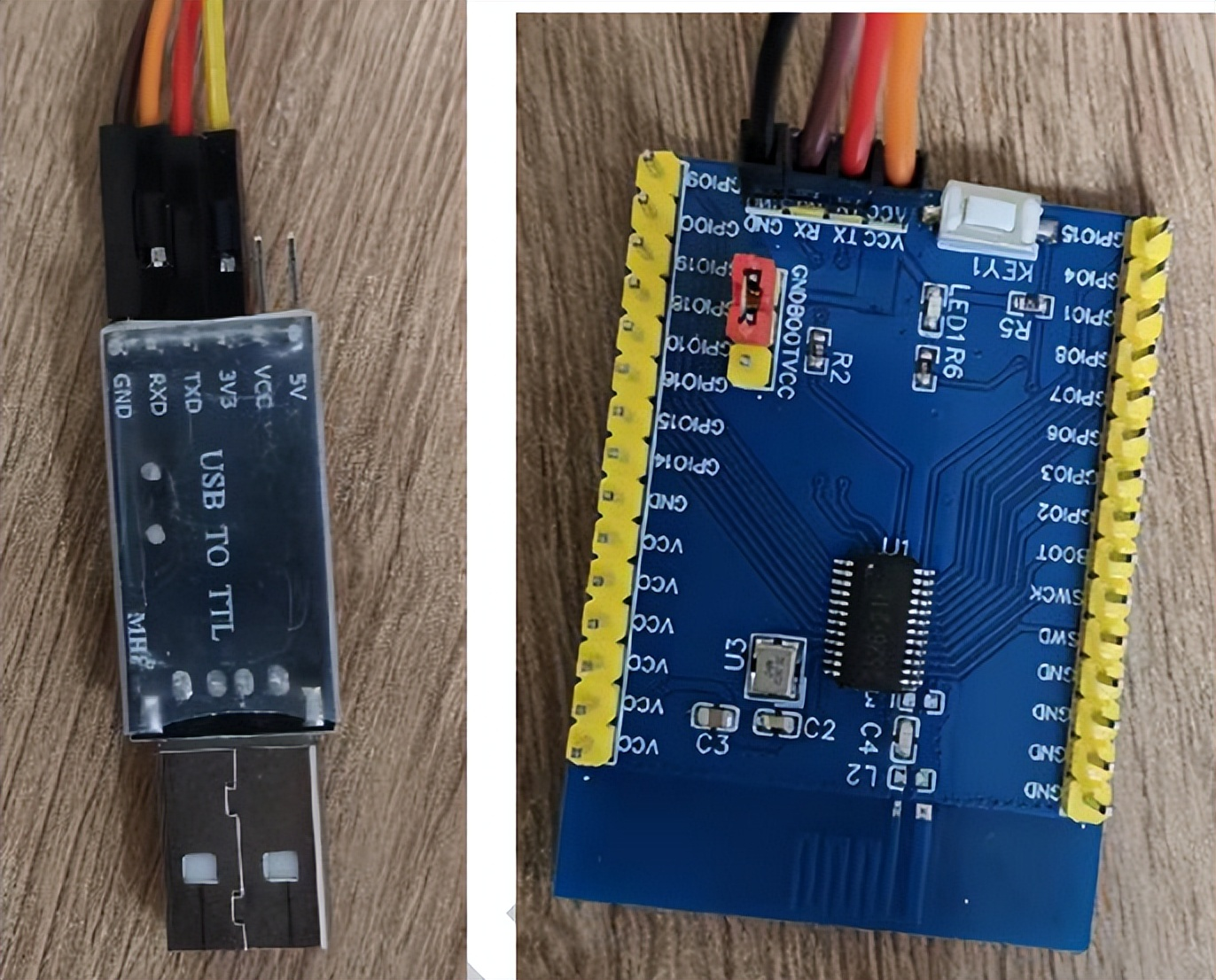

USB 转 TTL 烧录工具，XL2417D-SSOP24
连接 VCC，GND，RX，TX
注意：烧录时 BOOT 脚拉高然后再次上电（拔插 GND）
程序运行时 BOOT 脚拉低然后再次上电（拔插 GND）
二、打开官方例程：
功能演示：
XL2400T 作为发射端，XL2417D 作为接收端，发送端发送成功串口打印 send ok，接收端接收到数据会打印出发送端发送的数据，表示成功接收到数据。
三、软件方面：
发送端：PY32F002B+XL2400T
如需更改引脚只需打开 XL2400T.h 进行宏定义修改
常用的参数
1. 修改地址
2. 配置通讯速率
3. 通道接收数据包长度
4. 配置发射功率

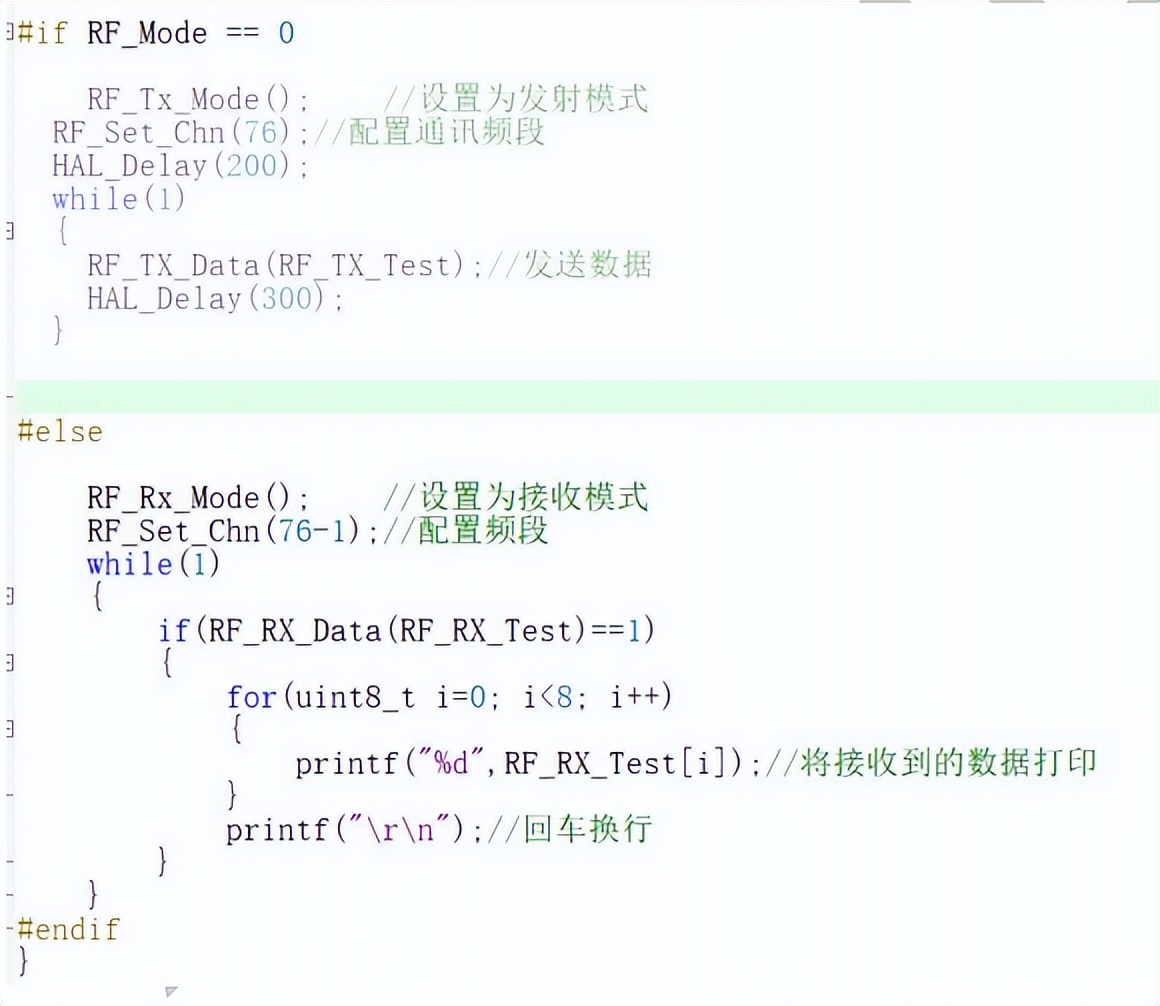

5. 设置收发模式，修改对应的宏即可切换模式
1、设置为接收模式并配置通信信道为 2402

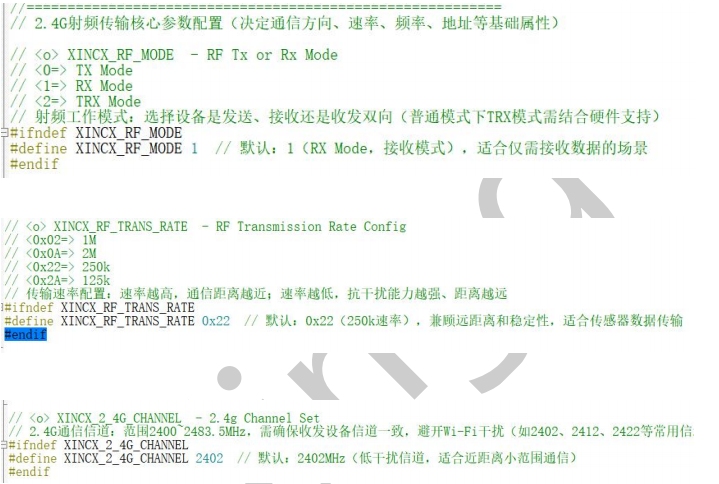

2、打开例程后点击 rf_config.h 文件进行配置射频相关参数。

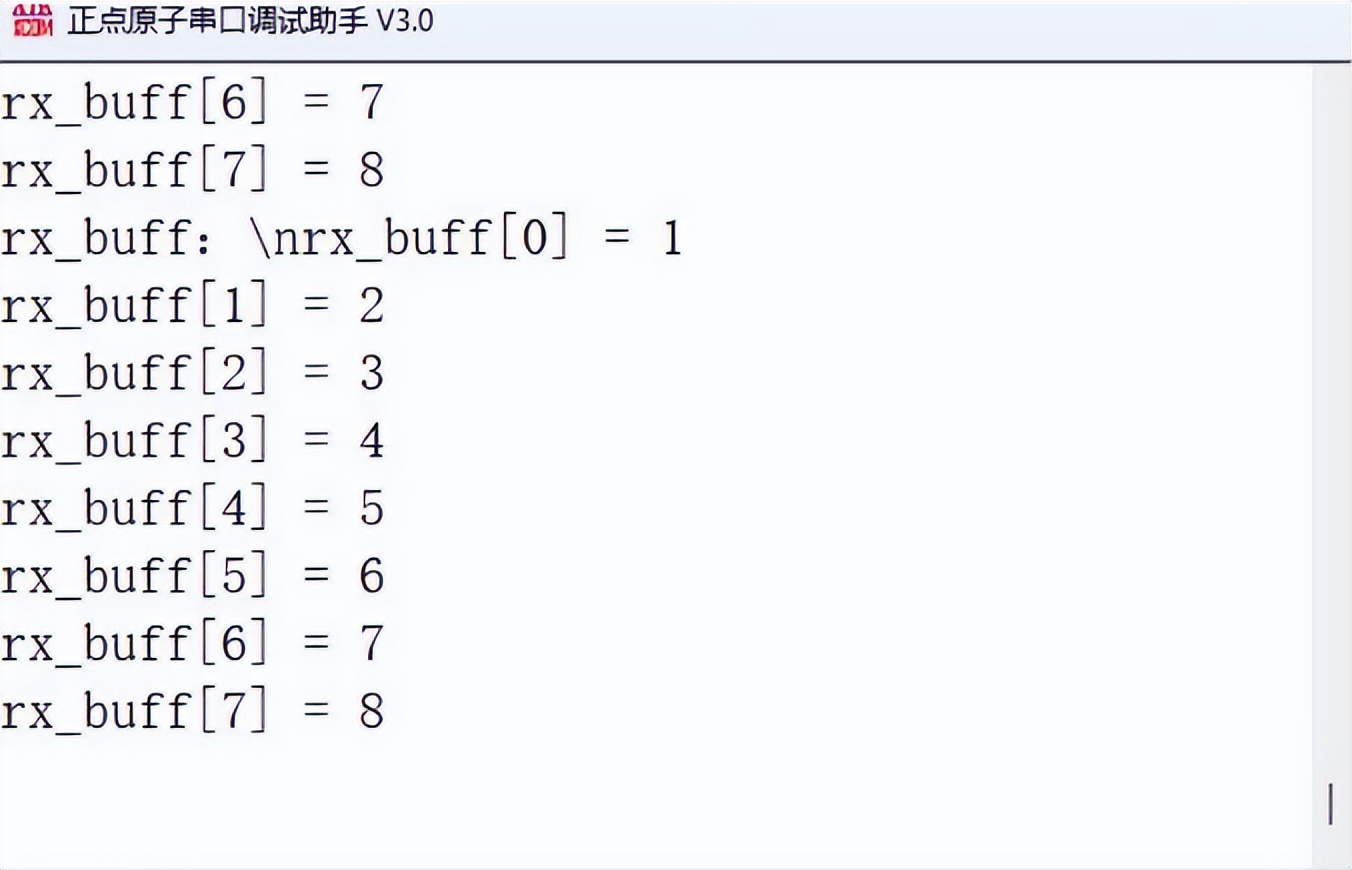

四、通信成功效果：
