一、芯片核心定位

---

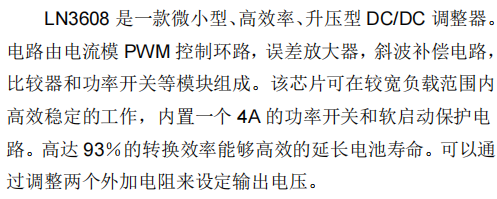

LN3608是一款微小型、高效率、电流模PWM控制升压DC/TC转换器，集成4A功率开关管，支持2-24V宽输入电压和最高28V输出电压，专为便携式移动设备、无线通信和电池后备电源系统提供紧凑高效的电源解决方案。

---

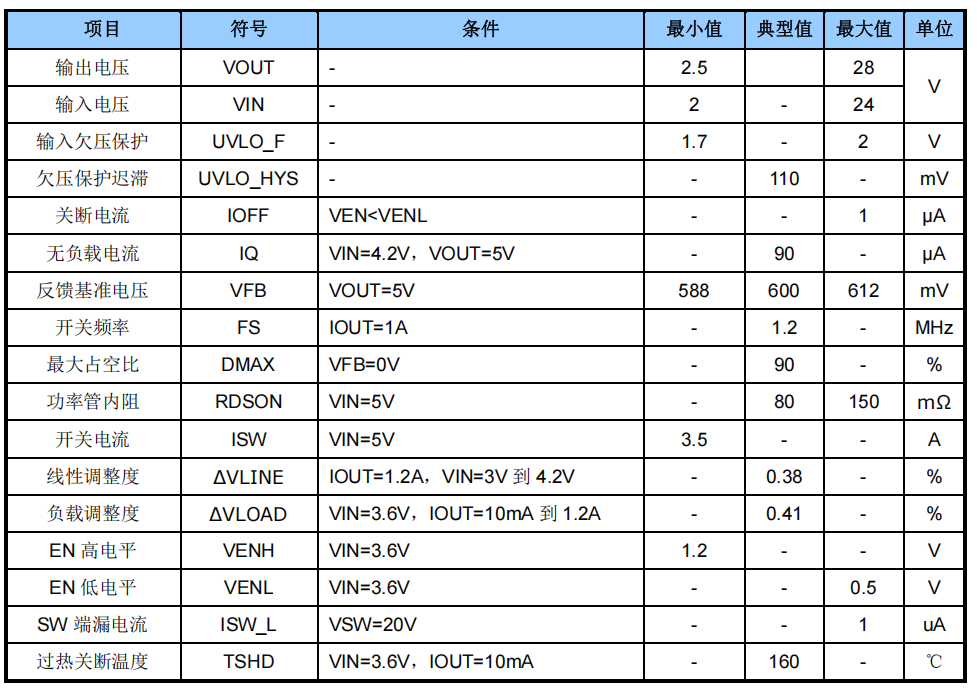

二、关键电气参数详解

---

输入输出特性：

• 输入电压范围：2V至24V
  支持多种电池类型和输入电源条件，包括锂电池和多节干电池应用。
• 输出电压范围：2.5V至28V可调
  通过外部电阻分压网络灵活设定输出电压，适应多种负载需求。
• 反馈基准电压：0.6V±2%
  精密基准电压确保输出电压精度，温度稳定性良好。

功率开关特性：

• 开关频率：1.2MHz固定值
  高频开关支持使用小型电感和电容，减小系统体积。
• 最大占空比：90%
  支持大幅升压转换，适应宽范围输入输出电压差。
• 功率管内阻：80mΩ典型值
  低导通电阻减少开关损耗，提升转换效率。
• 开关电流能力：3.5A最大
  支持2A连续输出电流，满足中等功率应用需求。

效率与保护特性：

• 转换效率：高达93%
  自动PWM/PFM切换模式在宽负载范围内保持高效。
• 关断电流：<1μA
  极低待机功耗显著延长电池寿命。
• 无负载静态电流：90μA典型值
  轻载时仍保持高效率，适合常待机设备。
• 欠压保护：开启阈值1.7V-2V，迟滞110mV
  防止电池过放，确保系统可靠性。
• 过热关断：160℃
  芯片温度异常时自动保护，防止热损坏。

使能控制特性：

• 使能高电平：>1.2V
  兼容3.3V和5V逻辑控制。
• 使能低电平：<0.5V
  提供足够的噪声容限，确保稳定控制。


---

三、芯片架构与工作原理

---

电流模PWM控制架构：

• 采用电流模控制技术，提供快速的负载瞬态响应和良好的稳定性，内置斜波补偿防止次谐波振荡。

自动模式切换：

• 根据负载条件自动在PWM和PFM模式间切换，重载时保持恒定频率降低噪声，轻载时采用脉冲频率调制提升效率。

软启动机制：

• 内置软启动电路，减少启动时的冲击电流，防止输入电源电压跌落。

功率通路保护：

• 集成完善的保护功能，支持输出短路保护，确保系统在各种异常条件下的安全性。

---

四、应用设计要点

---

输出电压设置：

• 通过外部电阻分压设定：VOUT = 0.6 × (1 + R1/R2)
• 建议R2取100kΩ，R1根据所需输出电压计算，电阻精度影响输出精度。

电感选择：

• 推荐值3.3μH至22μH，选择低DCR电阻的电感以提升效率，根据输出电流和开关频率优化选择。

电容配置：

• 输入输出电容：≥22μF，建议使用低ESR陶瓷电容
• VDD稳压电容：1μF陶瓷电容紧靠芯片引脚
• 输出纹波抑制：使用多个并联电容降低纹波

二极管选型：

• 必须使用快速肖特基二极管，反向耐压需高于VOUT+5V，正向压降越低效率越高。

PCB布局规范：

• 输入输出电容紧靠芯片引脚放置
• 功率路径（VIN-L-VOUT）走线短而宽
• SW引脚远离敏感信号线，做好隔离
• 地平面完整，功率地与信号地合理分离

---

五、典型应用场景

---

便携式移动设备：

• 为手持设备提供高效的电压升压转换，支持锂电池3.7V升至5V/9V/12V等常用电压。

无线通信模块：

• 为LoRa、ZigBee等无线模块提供稳定电源，宽输入电压范围适应电池电压变化。

电池后备系统：

• 在UPS和备份电源中实现高效电能转换，低静态电流延长电池待机时间。

工业传感器：

• 为工业现场的传感器和采集设备提供可靠电源，耐受工业环境干扰。

---

六、调试与故障处理

---

效率偏低：

• 检查电感DCR是否过大，二极管正向压降是否合适，PCB布局是否合理。

输出电压不稳：

• 验证反馈电阻精度，检查电容ESR是否过高，确认电感是否饱和。

芯片过热：

• 检查负载电流是否超限，确认散热设计是否充分，验证输入输出电压差是否过大。

启动失败：

• 检查使能信号电平，验证软启动是否正常，确认VDD电容容值是否合适。

---

七、设计验证要点

---

效率测试：

• 在不同负载条件下测试转换效率，验证自动模式切换效果。

负载调整度：

• 测试10mA至2A负载变化时的输出电压变化，验证<0.41%的负载调整率。

线性调整度：

• 在3V至4.2V输入范围内测试输出电压稳定性，验证<0.38%的线性调整率。

瞬态响应：

• 测试负载阶跃变化时的输出电压恢复特性，验证动态性能。

温度测试：

• 在全功率工作条件下监测芯片温升，验证散热设计合理性。

---

八、总结

---

LN3608通过其高效的电流模PWM架构、宽范围的电压适应能力和完善的保护功能，为便携式和电池供电设备提供了优异的升压转换解决方案。其紧凑的SOT23-6封装适合空间受限应用，自动PWM/PFM切换确保全负载范围的高效率，精密的反馈控制和灵活的输出设置满足多样化的电源需求。在实际设计中，合理的电感选择、优化的PCB布局和恰当的外围器件配置是充分发挥其性能的关键。
