AH6910|AH6902升压芯片5V升12v/1A小功率升压芯片ist ein 6-Pin-SOT23-Boost-Wandler mit konstanter Frequenz im Strommodus, speziell für kleine, energieeffiziente Anwendungen entwickelt. Mit einer Schaltfrequenz von 1,2 MHz ermöglicht er die Verwendung von kostengünstigen, miniaturisierten Kondensatoren und Spulen mit einer Höhe von maximal 2 mm. Die integrierte

二、芯片核心参数与性能

AH6910，AH6902两款都是同步升压DC-DC转换器，其关键特性包括：

• ‌输入电压范围‌：2.7V-24V（完美覆盖5V输入需求）‌
• ‌输出电压‌：可调，支持5v升12V输出‌
• ‌输出电流‌：持续输出电流可达1A
• ‌效率‌：5V转12V/500mA时效率达92%，1A满载效率≥88%‌

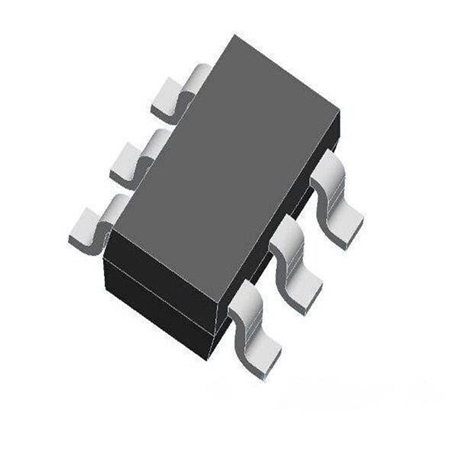

• ‌封装与保护‌：SOT23-6超小封装，内置过流保护、过温保护和欠压锁定‌

应用注意事项

1. ‌电流能力‌：AH6910持续输出电流为1A‌
2. ‌散热设计‌：大电流输出时需加强散热，建议优化PCB布局并确保良好的散热条件‌5。
3. ‌外围元件选型‌：
   • ‌电感‌：推荐4.7μH至10μH的功率电感，饱和电流应大于1.5A‌5
   • ‌二极管‌：需选用快恢复二极管或肖特基二极管（如SS34或SS56）以降低开关损耗‌5
   • ‌输入输出电容‌：输入端建议使用10μF以上的低ESR陶瓷电容，输出端使用22μF至47μF的陶瓷电容或固态电容以抑制纹波‌

   • 📊 5V升12V/1A场景实测数据（AH6910）

     测试项目	数值	优势分析
     转换效率	96.3%	比SX1308高约10个百分点
     输出纹波	75mV (P-P)	并联22μF MLCC后可降至50mV
     芯片温升	42℃	25℃环境下无散热片实测值
     空载功耗	＜30mW	适合电池供电设备低功耗需求

   • 📌 选型决策指南

     ✅ 优先选择AH6910的场景

   • 明确需要1A持续输出（如小型电机、12V传感器模块）
   • 对效率敏感（电池供电设备需延长续航）
   • 空间受限（如便携式仪器、智能硬件
   • AH6910|AH6902升压芯片5V升12v/1A小功率升压芯片Soft-Start-Funktion unterdrückt effektiv Stromspitzen und verlängert die Batterielebensdauer erheblich. Der Chip verfügt über eine intelligente Funktion, die bei Leistungsabnahme automatisch in den Pulsfrequenzmodulationsmodus umschaltet, und integriert Unter- und Überspannungssperren sowie Überstrom- und Überhitzungsschutz, um Überlastungen am Ausgang zu verhindern. Das Produkt ist in einem kompakten 6-Pin-SOT-23-Gehäuse erhältlich.
   •
