在剃须刀、小风扇、电动牙刷等便携式产品中，需要一款集成锂电池充电管理、电机驱动、档位控制和状态指示的芯片，以简化电路设计。LY3206是一款集成了锂电池充电管理模块、电机驱动模块、续流二极管、按键档位控制和保护模块的全集成电机驱动控制芯片，采用SOP8封装。其充电电流分为1A（LY3206）和0.6A（LY3206L/LY3206LL）两种规格，内置MOS最大可提供1.6A持续驱动电流和3A峰值电流，并通过MODE引脚选择1档（100%-OFF）或3档（50%-75%-100%-OFF）工作模式。芯片集成了充电指示（红灯/绿灯）、放电指示（绿灯/低电闪烁）、过流保护、过放保护（2.9V）和温度保护等功能，待机电流仅5μA，为便携式电机应用提供了高度集成的解决方案。本解析将基于完整数据手册，系统阐述LY3206的核心特性、参数设置及工程化设计要点。

---

一、芯片核心定位

---

LY3206是一款面向锂电池供电的便携式电机应用的高度集成控制芯片，其核心价值在于：

• 高度集成：单芯片集成锂电池充电管理、单档/三档电机驱动、续流二极管、按键控制和状态指示，外围元件极少；

• 灵活的档位模式：通过MODE引脚选择，接BAT为3档模式（50% → 75% → 100% → OFF循环），接地为1档模式（单击开关机）；

• 充电电流可选：提供1A（LY3206）和0.6A（LY3206L/LY3206LL）型号，满足不同电池容量需求；

• 强劲的电机驱动：内置MOS持续驱动电流1.6A，峰值3A，输出开关管内阻220mΩ；可通过外扩PMOS满足更大电流需求；过流保护点2.6A（LY3206/LY3206L）或1.8A（LY3206LL）；

• 内置续流二极管：无需外部二极管，吸收反向电动势，保护芯片；

• 清晰的状态指示：单颗LED实现充电红灯亮、充满绿灯亮；放电绿灯亮、低电（❤️.2V）绿灯0.5Hz闪烁；

• 完善的保护功能：集成输出过流保护、电池过放保护（2.9V）、充电温度调节（120°C）和放电过温保护（150°C）；

• 超低待机功耗：待机电流仅5μA，极大延长电池存储寿命；

• SOP8小封装：占板面积小，适合空间受限的设计。

---

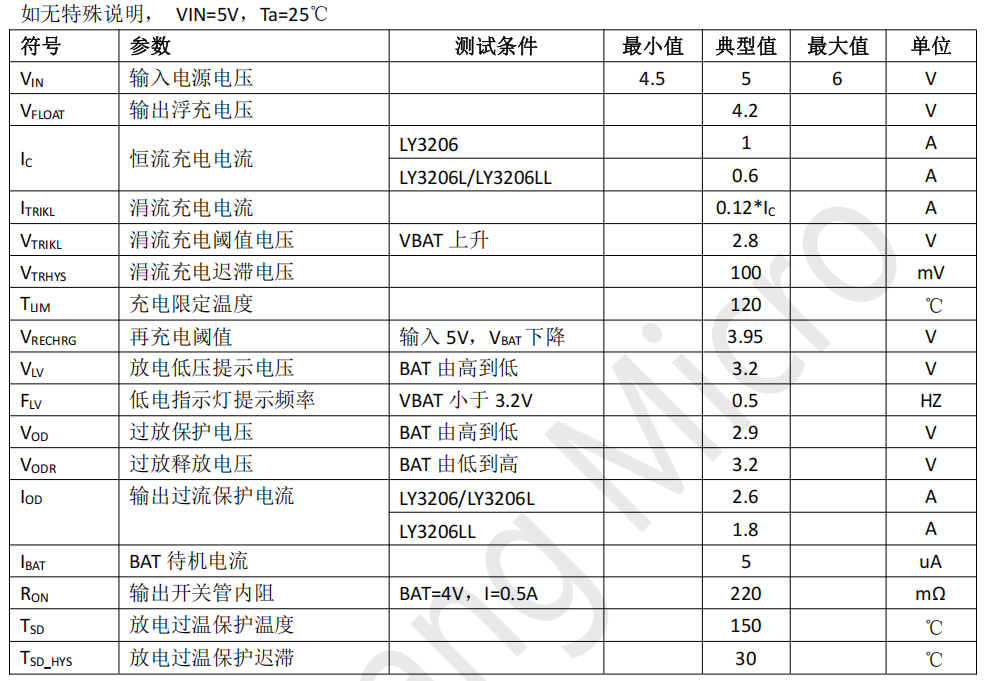

二、关键电气参数详解

---

电源输入（VIN）

• 输入电源电压 VIN：推荐4.5V至5.5V，绝对最大耐压6V。

充电部分

• 输出浮充电压 VFLOAT：典型4.2V。

• 恒流充电电流 IC：LY3206为1A，LY3206L/LY3206LL为0.6A。

• 涓流充电电流 ITRIKL：典型为恒流充电电流的0.12倍（例如1A对应120mA）。

• 涓流充电阈值电压 VTRIKL：典型2.8V（VBAT上升），电池电压低于此值时进入涓流模式。

• 涓流充电迟滞电压 VTRHYS：典型100mV。

• 再充电阈值 VRECHRG：典型3.95V（输入5V，VBAT下降至3.95V时重新启动充电）。

• 充电温度限制 TLIM：典型120°C，充电时芯片温度超过此值会自动减小充电电流。

放电部分（电机驱动）

• 输出开关管内阻 RON：典型220mΩ（BAT=4V，I=0.5A时），影响驱动损耗。

• 马达持续驱动电流：1.6A（VM脚持续电流极限1.8A），峰值电流3A。

• 输出过流保护电流 IOD：
  LY3206/LY3206L：典型2.6A
  LY3206LL：典型1.8A
  超过此值触发过流保护，关闭输出，需重新按键开机恢复。

• 放电过温保护温度 TSD：典型150°C，放电时芯片温度达到此值关闭输出。

• 过温保护迟滞 TSD_HYS：典型30°C，恢复温度约120°C。

电池电压相关

• 放电低压提示电压 VLV：典型3.2V（电池电压由高到低降至3.2V时触发低压提示）。

• 过放保护电压 VOD：典型2.9V（电池电压由高到低降至2.9V时关闭输出）。

• 过放释放电压 VODR：典型3.2V（电池电压由低到高升至3.2V时可重新启动）。

• 待机电流 IBAT：典型5μA，关机状态下电池消耗电流。

LED指示

• 低电指示灯提示频率 FUV：典型0.5Hz（电池电压低于3.2V时，放电绿灯以0.5Hz闪烁）。

模式选择（MODE）

• MODE引脚不能悬空：
  接BAT（高电平）：3档模式，单击按键循环：50% → 75% → 100% → OFF。
  接地（低电平）：1档模式，单击按键开关机（100%输出）。


---

三、芯片架构与工作原理

---

内部功能框图

• LY3206内部包含充电管理模块（CC/CV）、电机驱动模块（含续流二极管）、档位控制逻辑（MODE引脚）、按键检测、LED驱动和保护电路。VM接电机负极，BAT接电池，VIN接USB输入，KEY接按键，MODE选择档位模式，LED接指示灯，GND接地。

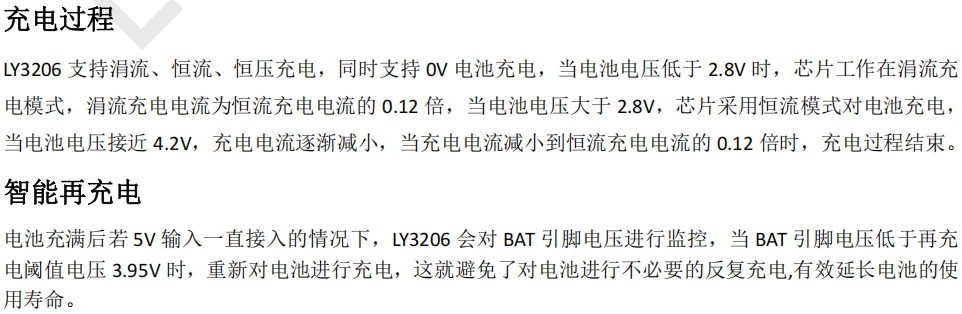

充电管理

• 当VIN接入时，芯片自动对电池充电。充电过程分为三个阶段：
  涓流充电：若电池电压低于2.8V，以0.12×IC电流预充电（IC为1A或0.6A）。
  恒流充电：电池电压升至2.8V以上后，以IC恒流充电。
  恒压充电：当电池电压达到4.2V时，进入恒压模式，电流逐渐减小。当电流降至0.12×IC时，充电终止。

• 智能再充电：充电终止后，若VIN仍存在，芯片监测BAT电压。当电压降至3.95V以下时，自动重新启动充电。


电机驱动与按键控制

• 芯片通过KEY引脚外接按键，控制电机输出。工作模式由MODE引脚决定：
  1档模式（MODE=GND）：单击开机（100%输出），再单击关机。
  3档模式（MODE=BAT）：单击循环切换档位，顺序：50% → 75% → 100% → OFF → 50%…。

• 电机驱动由内部MOS管控制，VM引脚接电机负极，电机正极接BAT。内部集成了续流二极管，在开关关断时提供续流路径，吸收反向电动势。

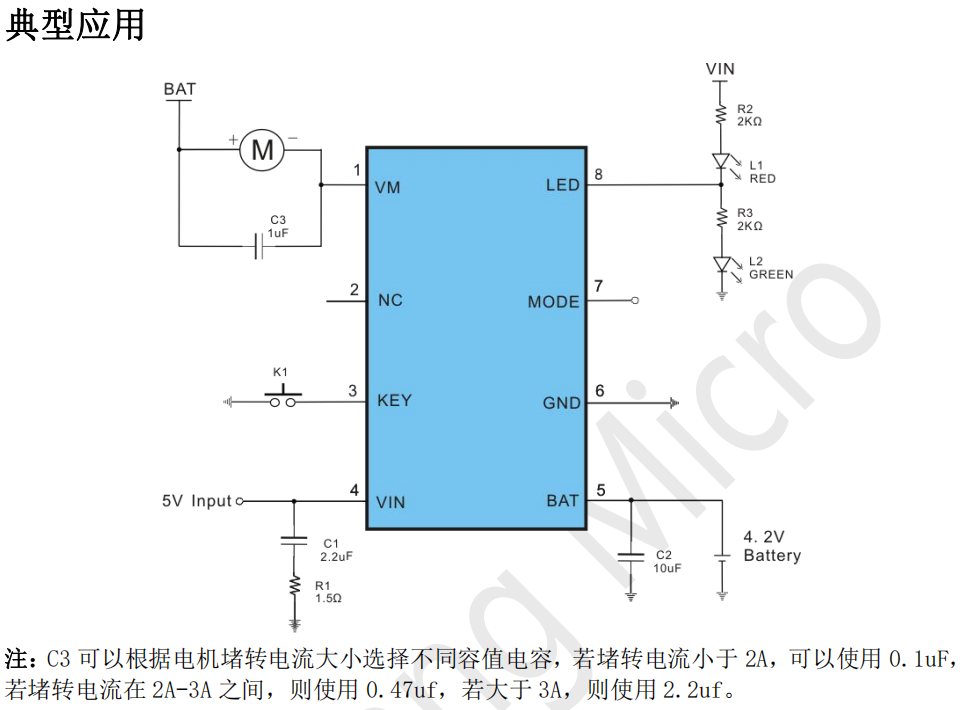

• 电机吸收电容C3根据电机堵转电流大小选择：
  堵转电流小于2A：使用0.1μF。
  堵转电流在2A-3A之间：使用0.47μF。
  堵转电流大于3A：使用2.2μF。

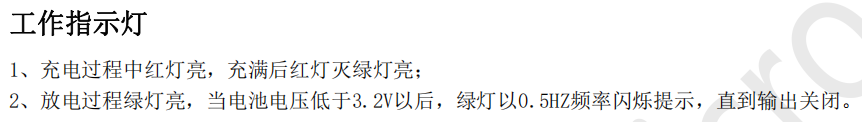

状态指示 LED

• LED引脚驱动单颗双色LED（红/绿），共阴极或共阳极，指示状态：
  充电状态：充电过程中红灯亮，充满后红灯灭、绿灯亮。
  放电状态：电机工作时绿灯亮。当电池电压低于3.2V时，绿灯以0.5Hz频率闪烁提示，直到输出关闭（过放关断）。

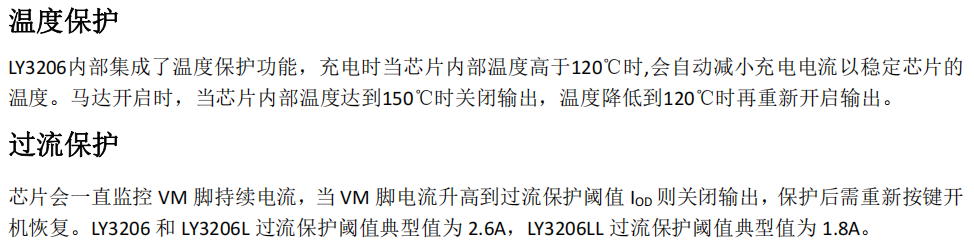

保护机制

• 过流保护：芯片持续监控VM引脚电流，当电流达到过流保护阈值（2.6A或1.8A）时关闭输出。保护后需重新按键开机才能恢复。

• 过放保护：放电时，电池电压低于2.9V时，关闭输出，进入待机模式。电池电压需回升至3.2V以上才能重新启动输出。

• 温度保护：充电时，若芯片内部温度超过120°C，自动减小充电电流以稳定温度。放电时，若芯片温度达到150°C，关闭电机输出；温度降至120°C时重新开启。

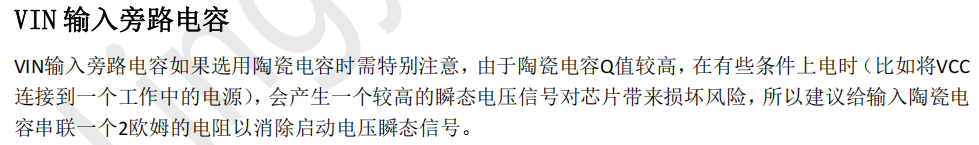

• VIN输入旁路电容注意事项：若选用陶瓷电容，由于其Q值较高，在某些上电条件下可能产生较高的瞬态电压信号损坏芯片，建议给输入陶瓷电容串联一个2Ω电阻以消除启动电压瞬态信号。



---

四、应用设计要点

---

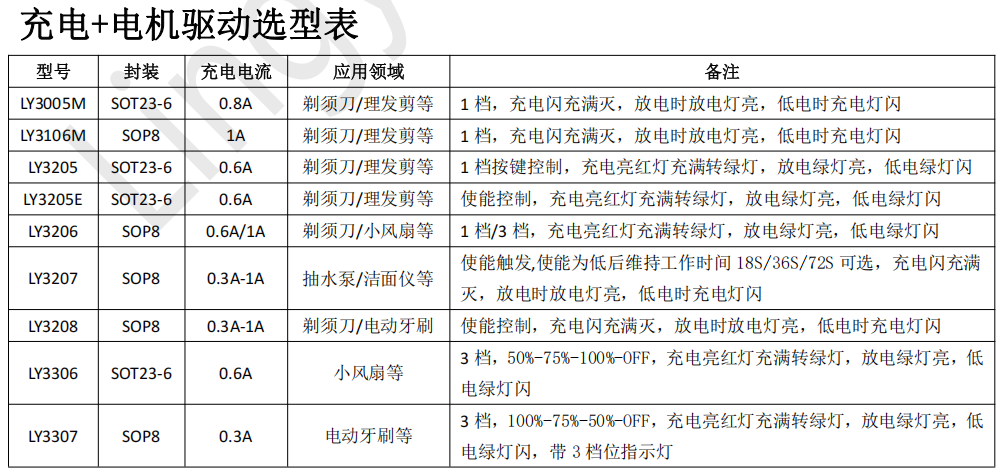

型号选择（充电电流与过流保护）

• 根据电池容量和电机电流选择合适的型号：
  LY3206：充电电流1A，过流保护2.6A。
  LY3206L：充电电流0.6A，过流保护2.6A。
  LY3206LL：充电电流0.6A，过流保护1.8A。

输入电容与串联电阻

• 在VIN引脚与GND之间需放置1μF-10μF陶瓷电容，并串联一个2Ω电阻，靠近芯片引脚，用于输入去耦和抑制启动瞬态。

电池端电容

• 在BAT引脚与GND之间需放置10μF陶瓷电容，耐压6.3V以上，靠近芯片引脚，走线短而宽。

电机吸收电容C3

• 根据电机堵转电流大小，在VM与BAT之间放置适当容值的电容（0.1μF-2.2μF），靠近芯片VM脚和BAT端，走线短而宽。C3用于吸收电机尖峰电压，保护芯片。

MODE引脚设置

• MODE引脚不能悬空，需接BAT（3档模式）或接地（1档模式）。

按键连接

• KEY引脚外接轻触开关到地，用于档位切换或开关机。无需外部上拉，芯片内部已处理。

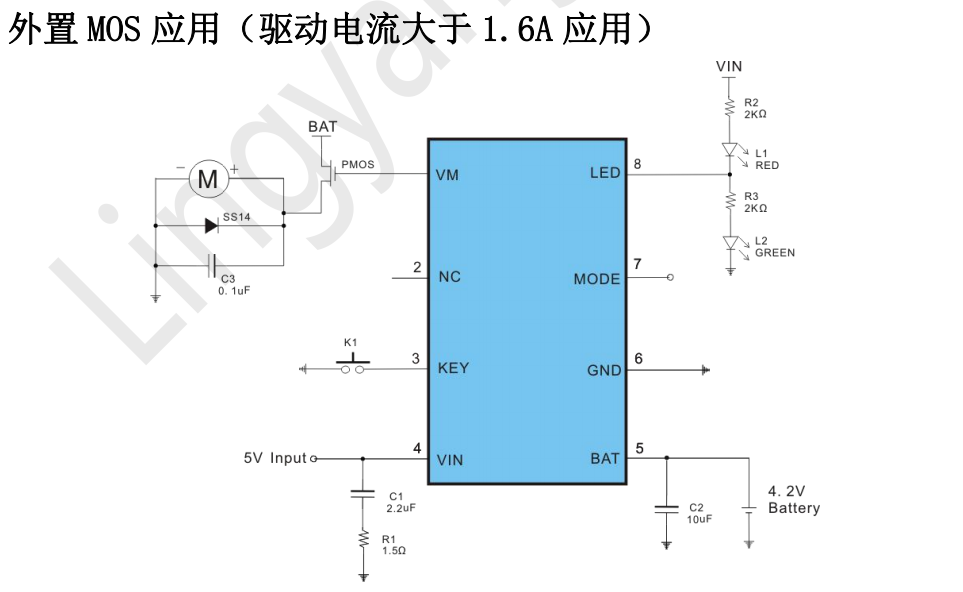

外扩PMOS应用

• 若需大于1.6A驱动电流，可按典型应用电路外扩PMOS管，芯片控制PMOS栅极，实现更大电流输出。

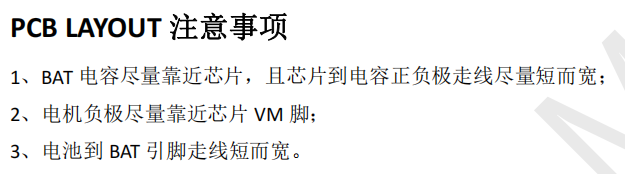

PCB布局要点

• 大电流走线：VIN、BAT、VM、GND等大电流走线应尽量粗短。

• 电容位置：BAT电容、C3吸收电容必须紧靠芯片引脚，走线短宽。

• 地线处理：GND引脚应直接连接到电源地，使用大面积覆铜。


---

五、典型应用场景

---

剃须刀、理发剪

• 可选择1档模式（开关机）或3档模式（强弱调节），1A充电快速补充电量，LED指示充电和低电状态。

小风扇

• 3档风速调节（50%/75%/100%），0.6A充电适合小容量电池，低电提示提醒用户充电。

洁面仪、消毒枪、便携式抽水泵

• 需要简单开关或多档调速的应用，过流保护防止堵转损坏。

手电筒、台灯

• 可作为单档照明开关。

---

六、调试与故障处理

---

无法充电或充电异常

• 检查VIN电压是否在4.5V-5.5V范围内，且输入串联的2Ω电阻是否合适。

• 检查电池电压是否低于4.2V，若高于则不会充电。

• 检查BAT电容是否焊接正确。

• 检查芯片是否过热进入温度调节模式。

电机不转或转速异常

• 检查电池电压是否高于2.9V（开启电压），且未进入过放保护。

• 检查MODE引脚设置是否正确（不能悬空）。

• 检查按键操作是否正常，单击应切换档位或开关机。

• 检查VM引脚对电机连接是否正确，电机正极应接BAT，负极接VM。

• 检查是否触发过流保护（>2.6A或>1.8A），若是则减小负载或检查电机堵转，保护后需重新按键开机。

• 检查电机吸收电容C3是否合适。

LED指示异常

• 检查LED限流电阻和双色LED极性是否正确。

• 对照状态：充电时红灯应亮，充满转绿灯；放电时绿灯应亮，低电时绿灯0.5Hz闪烁。

待机电流偏大

• 检查是否有漏电路径，按键是否未释放。

---

七、设计验证要点

---

充电功能验证：

• 用可调电源模拟电池，测试涓流、恒流、恒压各阶段电流和电压，再充电阈值应为3.95V。

档位功能验证：

• 根据MODE设置，测试按键循环：1档时单击开机、再单击关机；3档时循环50%→75%→100%→OFF。

过流保护验证：

• 增大负载电流至超过保护阈值，应触发保护，输出关闭，重新按键应恢复。

待机电流验证：

• 无充电、电机不工作时，测量BAT端电流，应接近5μA。

保护功能验证：

• 测试过放保护（2.9V关断）、低压提示（3.2V触发绿灯闪烁）、过温保护等。

---

八、总结

---

LY3206系列是一款高度集成的电机驱动控制芯片，以充电/驱动二合一、1档/3档可选、1A或0.6A充电、1.6A驱动能力和单LED指示为核心优势。其SOP8封装和内置续流二极管使其适用于剃须刀、小风扇等需要档位调节的便携式产品。

成功应用的关键在于：根据电池容量选择合适的型号（充电电流），根据电机电流选择过流保护档位（2.6A或1.8A），正确配置MODE引脚，并按照堵转电流选择合适的电机吸收电容C3。

文档出处
本文基于LYMICRO LY3206系列芯片数据手册Rev1.6整理编写。具体设计、参数计算及元件选型请务必以官方最新数据手册为准，并特别关注型号选择、MODE引脚配置、电机吸收电容选择及输入电容串联电阻。
