AIP1628 LED段码驱动芯片 应用资料
·
AIP1628带键盘扫描的共阴极 LED 驱动控制专用芯片，采用 3 线串口（CLK/STB/DIO），支持 10 段 ×7 位或 13 段 ×4 位显示与 10×2 位按键扫描，可直接替代 TM1628，广泛用于家电与影音设备的 LED 数码屏驱动。
AIP1628典型应用
家电：微波炉、电磁炉、热水器、空调等的 LED 数码显示与按键控制。
影音设备：DVD、机顶盒、家庭影院的显示屏驱动。
仪表仪器：小型数字仪表、充电桩等的 LED 面板驱动。
典型应用电路:

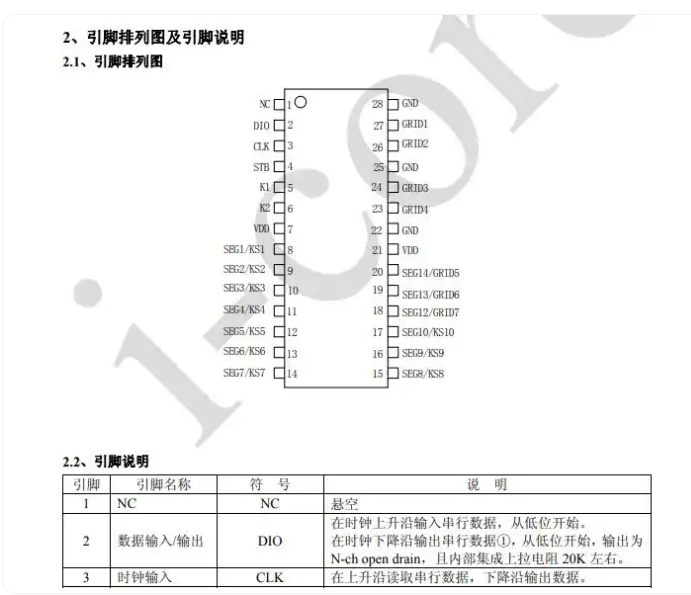

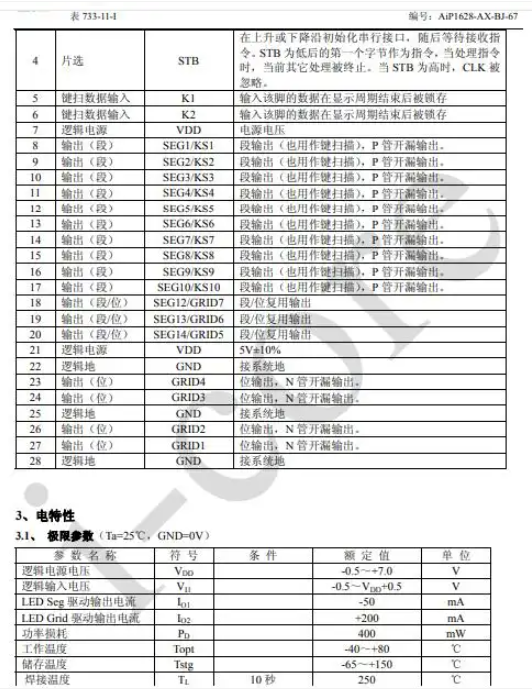

引脚说明:
