在单节锂电池线性充电管理领域，以传统4056为代表的方案因结构成熟、成本低廉而被广泛采用。然而，随着终端应用对充电效率、环境适应性与系统鲁棒性要求的提高，其局限性逐渐显现。本文基于泉州海川半导体的公开规格书，对其推出的SM5056与SM5212两款芯片进行技术分析，探讨其设计思路与针对性的性能提升。

一、传统方案的核心瓶颈分析

传统4056类芯片构成了一个基础的设计范式：集成功率管与基本管理逻辑，通过外部电阻设定电流（典型上限为1A），完成恒流（CC）/恒压（CV）充电流程。该方案的主要瓶颈体现在两方面：

1. 性能瓶颈：受限于封装热阻与内部设计，持续满载1A充电对PCB散热要求较高。其涓流充电电流通常仅为设定值的1/10，对深度放电电池的恢复速度较慢。

2. 可靠性风险：电路缺乏对电池或输入电源反接的保护。在生产或使用中发生反接，极易导致芯片永久性损坏，是产品现场故障和售后成本的主要风险点之一。

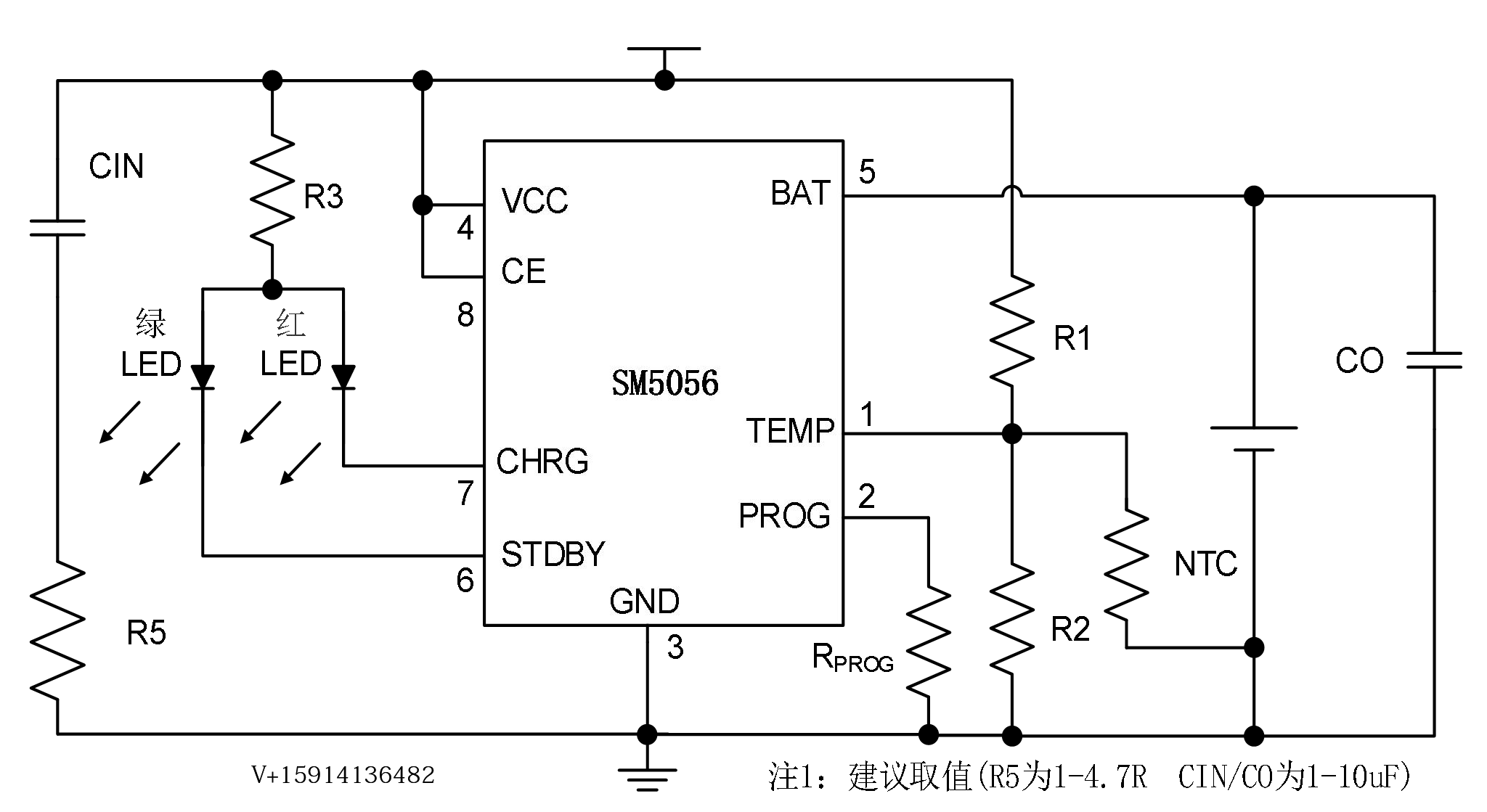

二、SM5056：针对充电效率与环境适应性的优化

SM5056在维持与传统方案引脚兼容的基础上，对充电性能和适应性进行了增强。

1. 充电电流与热管理

• 该芯片支持高达1.2A的可编程充电电流。规格书（SM5056规格书P4）显示，在RPROG=1.2kΩ条件下，其恒流充电电流典型值为1000mA，最大可达1050mA，提供了更充裕的电流余量。

• 其热调节机制并非简单的关断保护。当芯片结温达到145℃（规格书P4）时，内部电路会平滑降低充电电流，从而在控制温升的前提下尽可能维持充电过程，提升了高温环境下的充电可用性。

2. 涓流充电与输入范围

• 对于电压低于2.9V的电池，其涓流充电电流典型值为200mA（规格书P4），约为设定满充电流值的2/10。相较于传统的1/10标准，这能更快地将过放电池的电压提升至恒流充电区间。

• 其工作输入电压范围为4.0V至6.0V（规格书P4），最大额定输入电压为7V，对品质不一的USB电源或适配器具有更好的兼容性。

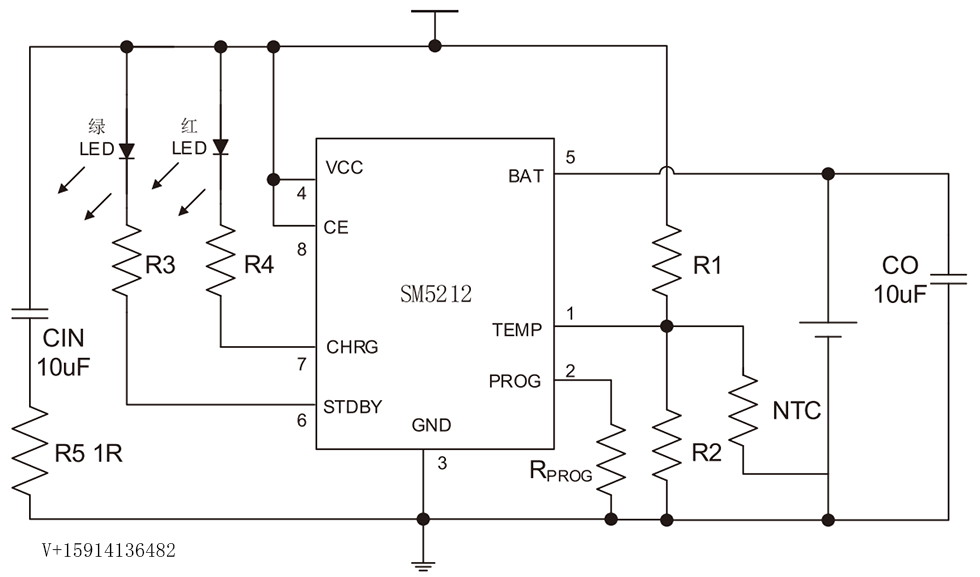

三、SM5212：聚焦系统级安全与可靠性的设计

SM5212在提供与SM5056相近充电性能的同时，将设计重点转向了集成化保护和长期可靠性。

1. 集成双向防反接保护

• 这是该芯片最核心的差异化特性。规格书（SM5212规格书P4）明确，其电池反接保护电压VREV的典型值为 -70mV。当电池反接导致BAT引脚电压低于地电位约此值时，内部保护电路即会动作，有效防止损坏。

• 芯片同时提供了对输入电源（VCC）反接的防护。这两项保护集成，能从硬件层面杜绝因装配或使用误操作导致的主控电路损坏，显著提升产品的鲁棒性。

2. 降低损耗以提升可靠性

• 其内部功率MOSFET的导通电阻RON典型值为440mΩ（规格书P4），低于常见线性充电方案（如SM5056的600mΩ）。

• 更低的导通电阻意味着在相同充电电流下，芯片自身的导通损耗和发热更少。这不仅有助于提升整体能效，更重要的是降低了芯片的热应力，对于追求长期稳定运行或在密闭空间内工作的设备而言，有助于提高系统的长期可靠性。

四、参数对比与应用场景分析

场景建议：

• 倾向于选择SM5056的场景：对充电速度和弱电电池恢复速度有更高要求，且电池为内置式、反接风险可控的应用。例如，需要快速周转的便携设备、低功耗且可能深度放电的物联网终端。

• 倾向于选择SM5212的场景：存在用户接触电池的可能性，或对系统长期运行的可靠性及抗误操作能力有严苛要求的应用。例如，采用可更换电池设计的消费电子产品、工业手持终端、户外设备等。

五、总结

SM5056与SM5212并非简单的替代品，而是针对传统方案的不同短板进行的针对性设计。SM5056通过提升充电电流、优化涓流充电和热管理策略，主要解决了充电效率与环境适应性的问题。SM5212则通过集成双向防反接保护和采用更低导通电阻的功率管，重点应对了物理误操作风险并致力于提升系统能效与长期可靠性。

工程师在选择时，应首先评估产品的主要风险来源是“充电不够快、电池恢复慢”还是“可能反接损坏、长期发热影响稳定”，从而做出更贴合实际需求的技术选型。这种细分市场的产品策略，反映了当前电源管理芯片设计正从提供通用方案向解决特定痛点深化发展的趋势。
