1 绪论

1.1 课题背景

随着中国经济的迅猛发展和城市化进程的不断推进，国家对交通管理现代化的需求日益迫切。智能交通系统（Intelligent Transportation System, ITS）[1]作为国家战略的重要组成部分，已成为提升交通管理水平、优化资源配置和推动社会经济发展的关键手段[2]。在这一背景下，车牌识别技术作为ITS的核心技术之一，在国家交通管理体系中扮演着不可或缺的角色。该技术通过自动识别车辆牌照信息，广泛应用于车流量统计、道路监控、停车场管理以及高速公路收费等领域，为缓解交通拥堵、提高出行效率和增强交通安全提供了强有力的技术支持。

从消费层面来看，汽车已逐渐从奢侈品转变为家庭生活的必需品，这一转变不仅反映了社会消费水平的显著提升，也对交通管理提出了更高的要求。然而，传统车牌识别技术在实际应用中仍面临诸多挑战。这些方法通常依赖于特定场景下的理想条件，例如清晰的图像质量、固定的拍摄角度和单一的背景环境。虽然这些条件能够在一定程度上保证识别精度，但在复杂多变的实际环境中往往难以满足需求。例如，在恶劣天气条件下或动态拍摄场景中，车牌图像可能受到光照变化、模糊等因素的影响，导致传统算法的识别效果下降[3]。为应对这些挑战，基于深度学习的车牌识别技术应运而生。这种方法通过对大量数据的学习，能够自动提取车牌图像的关键特征，从而适应多种复杂的场景需求。同时，结合高性能计算硬件（如GPU）的支持，深度学习技术不仅显著提高了识别准确率，还大幅缩短了处理时间，为车牌识别系统的广泛应用奠定了坚实基础。


2.2.2 深度学习基础理论概述

深度学习作为一种先进的机器学习方法，通过模拟人脑神经网络的工作机制，能够高效处理大量复杂数据。其核心思想是利用多层神经网络架构对输入数据进行分层处理，逐步提取出从简单到复杂的特征表示[16]。每一层网络中的神经元通过接收前一层的输出信号，结合自身的权重和偏置参数进行计算，并通过激活函数将结果传递给下一层。这种层级结构使得深度学习模型能够捕捉输入数据中的非线性关系，从而在图像识别、目标检测等任务中表现出色，其模型示意图如图2-1所示。

图2-1  神经元模型示意图

在神经网络中，激活函数的作用至关重要。它负责引入非线性特性，使模型能够学习到更为复杂的数据模式。早期的激活函数如阶跃函数虽然简单直观，但由于其缺乏连续性和平滑性，在实际应用中存在较大局限性。随着研究的深入，Sigmoid函数因其平滑输出特性和对概率分布的良好适应性而被广泛采用[17]。然而，Sigmoid函数在处理极端值时容易导致梯度消失问题，限制了其在深层网络中的应用效果，激活函数公式以及函数图如图2-2所示。

图2-2  激活函数

3.2 软件模块分析

基于Python的车牌识别系统由多个紧密协作的功能模块组成，每个模块在数据处理流程中承担特定的任务，并通过高效的交互确保系统的整体性能。系统的工作流程从图像数据集模块开始，该模块负责收集和预处理适合车牌检测与识别的图像数据。随后，车牌检测模块利用深度学习模型（如Yolov7）对输入图像进行分析，准确识别出车牌的位置和类型。接下来，在车牌图像校正模块中，系统对检测到的车牌区域进行几何调整，以消除倾斜、扭曲等畸变问题，从而为后续识别提供高质量的输入数据。最后，车牌识别模块通过对校正后的车牌图像进行解析，提取出车牌上的文字信息，完成整个识别过程。

在整个流程中，各模块之间实现了无缝衔接，前一模块的输出直接作为后一模块的输入，保证了数据流动的连贯性和高效性。这种模块化的设计不仅优化了系统的运行效率，还增强了系统的灵活性和可扩展性，使得车牌识别结果更加准确可靠。系统设计的整体流程如图3-1所示。

图3-1  软件设计流程图

5 系统实现

5.1 训练结果展示

在系统实现过程中，CycleGAN模型的训练结果为车牌图像生成任务提供了重要支持。通过分别生成蓝色和绿色车牌图像，模型在多种损失指标上的表现得到了全面验证。如图5-1和图5-2所示，这些指标包括判别器损失（D_Loss）、生成器损失（G_Loss）、对抗损失（Adv_Loss）、循环一致性损失（Cycle_Loss）以及身份损失（Identity_Loss）。

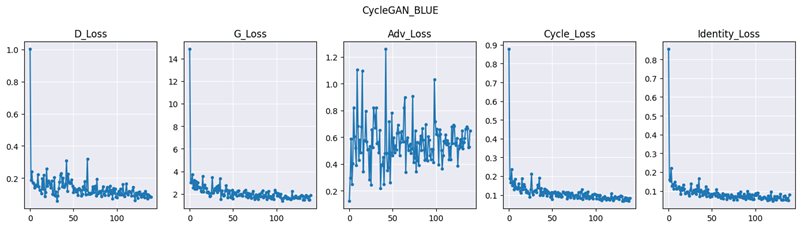

图5-1  CycleGAN生成蓝牌训练结果示意图

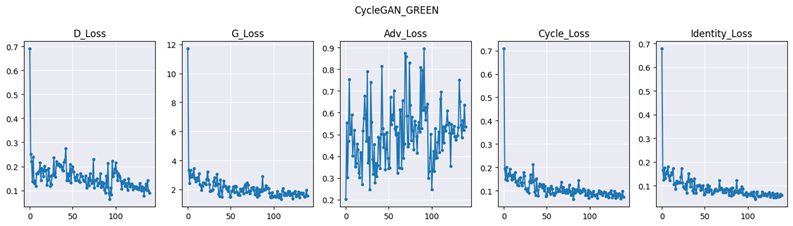

图5-2  CycleGAN生成绿牌训练结果示意图

5.2 文件选取功能实现

文件选取功能是车牌识别系统的重要起点，为用户提供了从本地存储中选择图片或视频文件的能力。这一功能的实现不仅为后续的车牌检测与识别任务提供了必要的输入数据，还提升了系统的灵活性和易用性。系统支持多种常见的文件格式，其中图片文件包括jpg和png格式，而视频文件则涵盖mp4和avi格式。通过直观的界面设计和高效的功能实现，用户可以轻松完成文件的选择操作，为整个工作流程奠定了坚实基础。

在界面设计方面，系统基于PyQt框架实现了文件选择对话框的功能。通过调用QFileDialog类，系统能够弹出一个交互式对话框，允许用户在任意目录中浏览并选择目标文件。为了确保用户选择的文件符合系统要求，程序设置了文件过滤器，限制可选文件类型为系统支持的图片或视频格式。当用户确认选择后，系统会自动读取文件路径，并将其加载到对应的显示区域，以便后续处理。界面如图5-5和图5-6所示

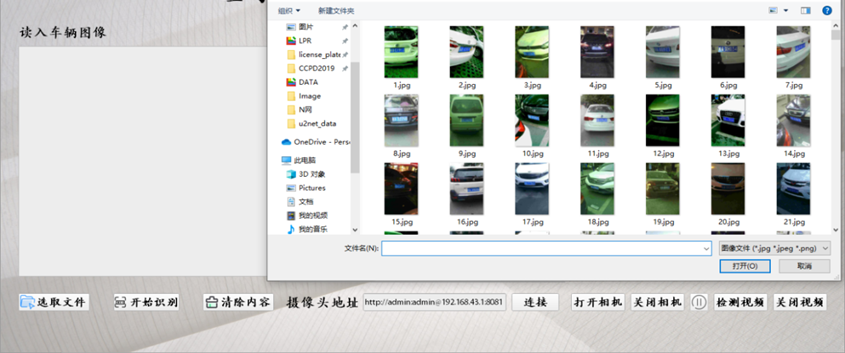

图5-5  图像选择界面

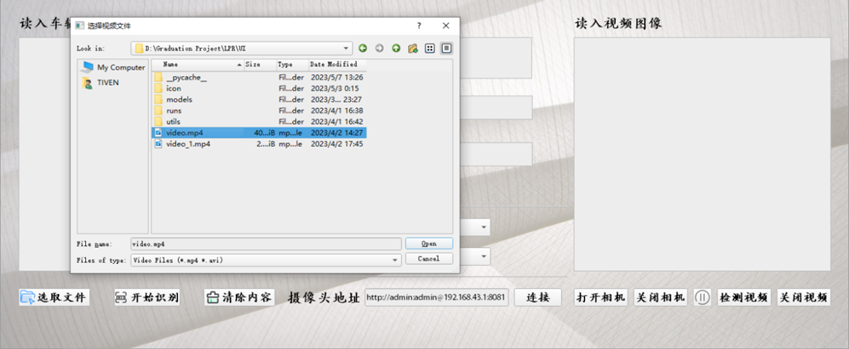

图5-6  视频选择界面

5.3 图像识别功能实现

图像识别功能是车牌识别系统的核心模块，涵盖了从车牌检测到字符识别的完整流程。用户通过点击界面中的“开始识别”按钮即可触发该功能，系统会自动完成车牌的检测、校正和识别，并将结果以直观的方式展示在界面上。这一功能的实现不仅体现了系统的高效性，还为用户提供了清晰的操作反馈，极大地提升了用户体验。在车牌检测模块的中，系统利用Yolov7模型对输入的车辆图像进行分析，精准定位车牌区域并提取出对应的图像。

在车牌识别功能中，系统通过点击“开始识别”按钮，将校正后的车牌图像、车牌颜色、车辆类型、识别出的车牌号码以及处理时间等信息展示在界面上。界面上的图像框还会显示带有检测框的车辆图像，方便用户直观了解识别结果。如图5-7和图5-8所示，分别展示了单车牌和多车牌的识别效果。此外，为了提升系统的健壮性，当用户未选择图片或图片中未检测到车牌时，系统会弹出相应的提示窗口，界面如图5-9和图5-10所示。这些设计有效避免了用户操作失误带来的问题，进一步增强了系统的实用性。

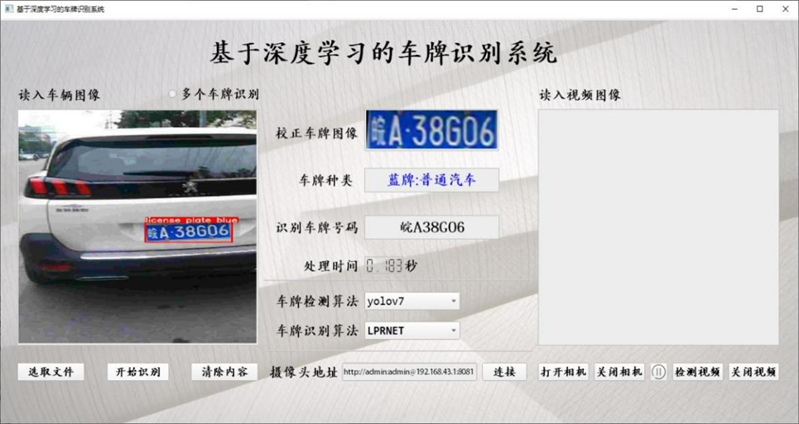

图5-7  车牌识别界面

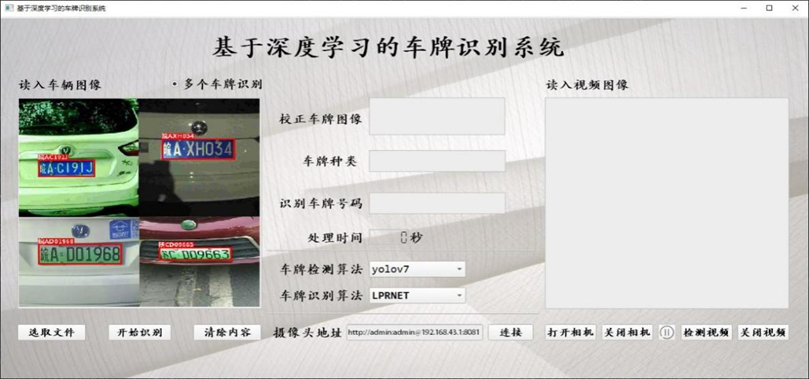

图5-8  多个车牌识别界面
