在前三篇文章中，我们依次探讨了SDR架构演进、射频数据转换器核心技术、以及数字信号处理与通信系统原理。本文将从系统层面出发，讨论如何将RFSoC芯片、外围电路、高速互联、软件工具链等要素有机整合，构建高性能、高可靠性的数字阵列系统。

一、系统架构：从单芯片到多板卡级联

   单颗RFSoC芯片可支持多达16个收发通道，满足中小规模阵列需求。但对于相控阵雷达、大规模MIMO通信等应用，通道数需求可达64、128甚至256以上，必须通过多板卡级联实现。

1.1 模块化设计理念

产品体系基于模块化设计理念，将系统分解为：

• 射频直采板卡：以RFSoC为核心，完成多通道信号采集与生成

• 信号处理板卡：以FPGA/GPU为核心，完成波束形成、检测识别等算法

• 高速数据路由交换板：实现板间高速互联与数据分发

• 时钟同步板：为全系统提供高精度同步时钟

    这种模块化架构支持灵活配置，可根据应用需求快速组合不同规模的系统。

1.2 多板卡同步技术

   多板卡同步是构建大规模数字阵列的核心挑战。RFSoC本身支持多瓦片同步（MTS），但当扩展到多芯片、多板卡时，需要更完善的同步方案。

    同步架构采用主从模式：主板卡产生SYSREF参考时钟，通过时钟分配网络分发至所有从板卡。每块板卡内部的RFSoC芯片接收SYSREF信号，实现采样时钟相位对齐。为补偿传输路径延迟差异，引入可编程延迟线进行精细调整。

   雷通微系统在这一领域实现了技术突破。其256+通道数字同步整机系统采用分布式时钟分配与闭环校准技术，在满负荷工作条件下实现了±5ps的通道间同步精度，为高精度波束形成奠定了坚实基础。

1.3 大规模阵列产品实例

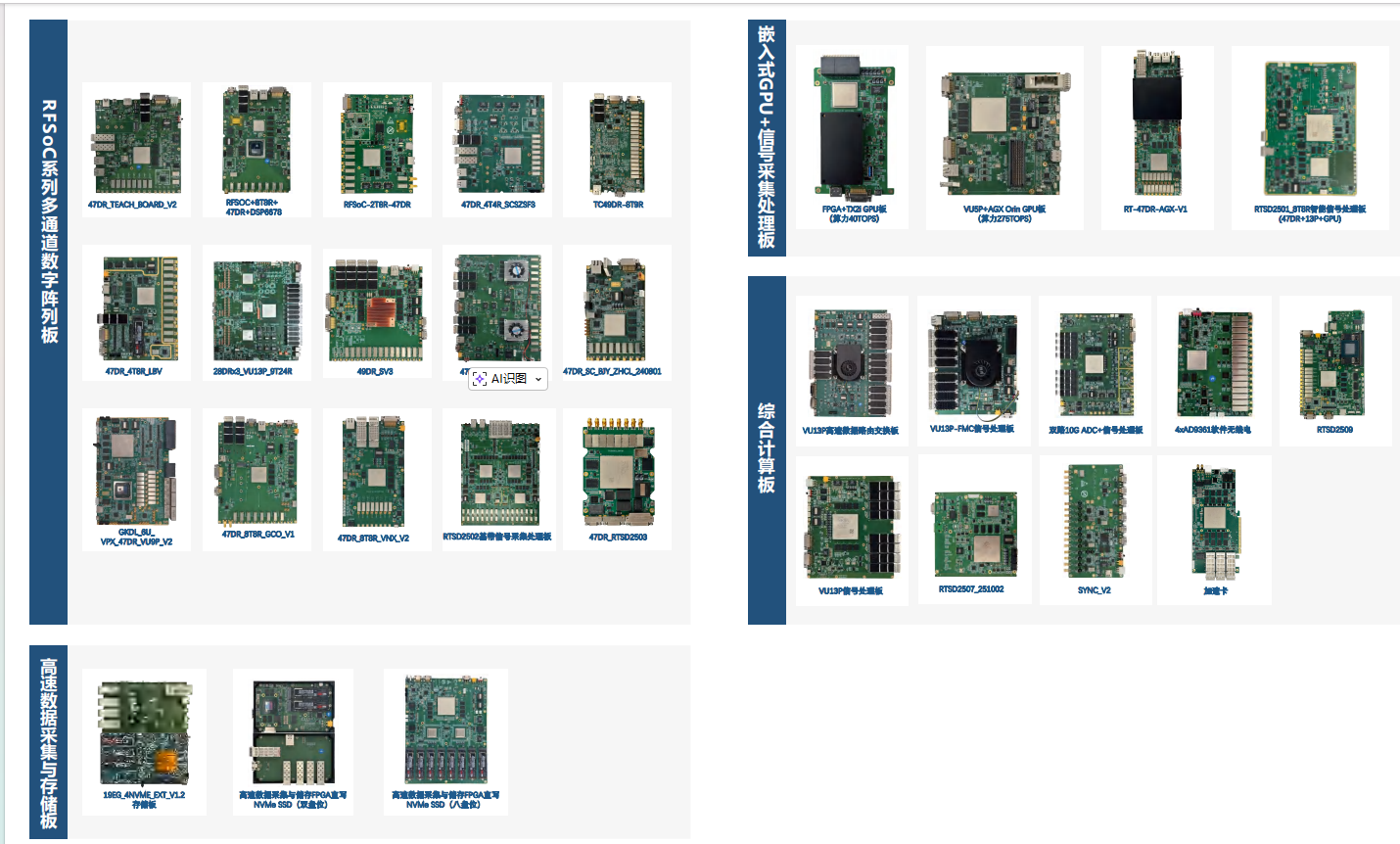

   基于上述技术，雷通微系统已形成系列化数字阵列产品：

• 32通道软件无线电平台：采用ZU49DR为主控芯片，优化时钟性能，针对雷达应用优化相噪、脉内信噪比、SFDR等指标

• 64通道数字阵系统（VNX-64DBF）：通过多块数字直采板卡级联，实现64通道全数字阵列，支持S波段、800MHz瞬时带宽

• 96通道数字阵列雷达（96DBF-V1.0）：C波段全数字直采架构，支持雷达功能动态重构，适用于高实时性、高分辨率探测

• 128通道全数字基带平台：单机柜实现128TR以上通道密度，具备3000K+逻辑单元、3000+ DSP切片、8个独立CPU等计算资源，将全数字MIMO系统体积降低50%、功耗降低50%、成本降低70%以上

二、高速数据传输：打通系统任督二脉

    大规模数字阵列产生海量数据。以128通道、100MHz带宽、14位精度为例，原始数据率高达128 × 2（IQ） × 100MHz × 14bit ≈ 358Gbps。如何高效传输、处理、存储这些数据，是系统设计的关键。

2.1 板内互联：PCIe与DDR

    RFSoC片内集成的PCIe Gen3 x16或Gen4 x8接口，提供高达16GB/s的板内数据传输能力，适用于与GPU或CPU的数据交换。配合板载DDR4内存（可达32GB以上），可构建多级缓冲机制，平滑数据流。

2.2 板间互联：100G光口

    板间数据传输采用高速光模块接口。产品普遍配备QSFP28 100G光口，支持板间点对点或交换网络互联。以VU13P高速数据路由交换板为例，其集成16路QSFP28 100G光口和128路GTY收发器，提供高达1.6Tbps的总交换带宽，可实现任意板卡间的数据路由。

2.3 数据存储：FPGA直写NVMe

   对于需要长时间连续采集的应用，数据存储成为瓶颈。传统方案中，数据需经CPU中转写入SSD，存在明显的性能瓶颈。

   雷通微系统开发的高速数据采集与存储板采用FPGA直写NVMe架构。通过PCIe Gen4接口，FPGA直接控制NVMe SSD控制器，绕过CPU和操作系统，实现持续写入速率超过30GB/s。单板支持8个NVMe盘位，总存储容量可达16TB以上，满足雷达回波采集、通信信号记录等场景的高吞吐需求。

三、电源与散热：高密度系统的工程挑战

   高通道数、高吞吐率意味着高功耗。以128通道数字阵列为例，典型功耗可达200W以上。如何在有限空间内解决电源与散热问题，是系统可靠性的关键。

3.1 电源设计

   采用分布式电源架构，通过高密度DC-DC转换器将外部输入（28V或12V）转换为各级所需电压。关键设计要点包括：

• 电源完整性：多级滤波与去耦电容网络，确保RFSoC模拟电源的低噪声

• 上电时序：精确控制各电源轨的上电顺序，满足器件要求

• 热插拔保护：支持系统带电维护时的浪涌电流抑制

3.2 散热设计

   对于风冷散热系统，优化气流路径、选择合适散热器是关键。对于更高密度或恶劣环境应用，可选用导冷散热方案，通过机箱壳体导热将热量传导至外部。

   RFSoC DFE系列采用无盖封装，散热器可直接接触芯片裸片，显著降低热阻，提升散热效率。这一特性在雷通微系统的高密度板卡中得到充分利用，有效控制器件工作温度，延长系统寿命。

四、国产化替代：自主可控的路径探索

   在特定行业应用中，供应链安全和自主可控是重要考量。雷通微系统在国产化方向进行了积极探索。

4.1 国产FPGA方案

   针对对自主可控要求较高的场景，开发了基于JFM7X690T和JFMQL205等国产FPGA的调制模块产品。配合国产射频收发芯片CX8242KA，实现高达1200MHz瞬时带宽的信号采集与产生。

4.2 国产化应用场景

国产化产品在以下领域具有重要价值：

• 政府与公共安全通信

• 国防电子装备

• 关键基础设施监测

• 涉密科研项目

五、软件工具链：从硬件到应用的最后一公里

高性能硬件平台需要完善的软件工具链支持，才能充分发挥其潜能。

5.1 开发工具支持

雷通微系统为所有产品提供配套开发支持：

• MATLAB上位机控制软件：支持频率配置、功率控制、通道校准、数据落盘等功能

• 单音测试工程：验证通道基本功能

• 回环测试工程：验证发射接收通路完整性

• 同步测试工程：验证多通道相位一致性

5.2 二次开发能力

   平台支持用户进行FPGA二次开发（使用Vivado等工具），定制专属实时信号处理算法。对于异构计算平台，提供GPU至FPGA驱动程序，支持Python/C++ API，加速算法原型验证。

六、典型系统案例

6.1 8T8R软件化雷达原型

   基于RFSoC的8T8R软件化雷达原型，实现S波段、80GHz带宽信号生成与处理。系统具备脉冲压缩、MTI/MTD、CFAR检测等雷达信号处理功能，支持软件自定义雷达工作模式。

6.2 4T32R全息凝视雷达

   该产品采用S波段、4发32收架构，实现距离、方位、俯仰、速度、微多普勒五维探测。对无人机等低慢小目标探测距离大于8km，测角精度优于1°，支持联动光电和反制设备，是低空安防领域的典型应用。

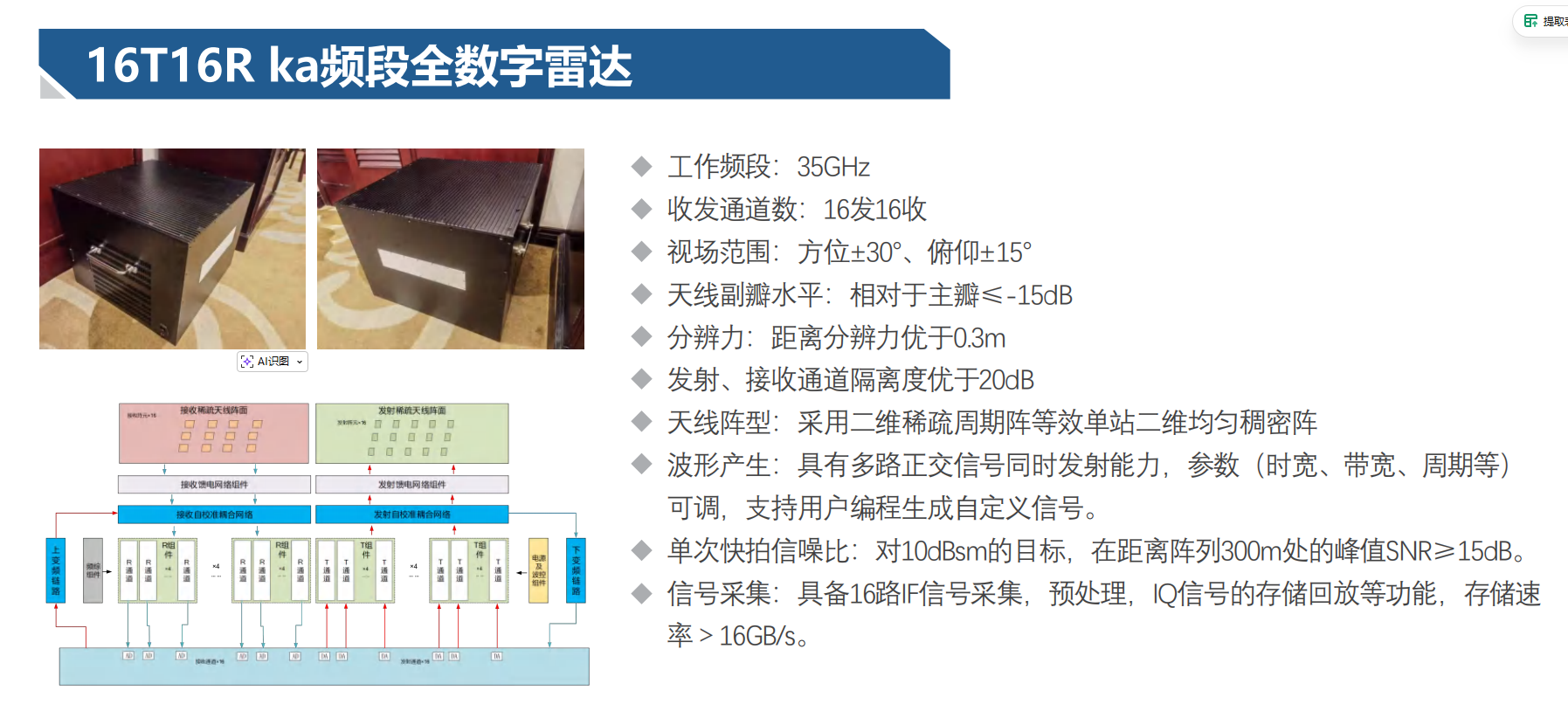

6.3 16T16R Ka频段全数字雷达

   工作于35GHz毫米波频段，16发16收全数字架构，距离分辨力优于0.3m，单次快拍对10dBsm目标的峰值SNR≥15dB。适用于高分辨率成像、精确定位等场景。

七、结语

   从单芯片RFSoC到大规模数字阵列系统，从射频前端到信号处理后端，从硬件设计到软件工具链，构建高性能数字阵列是一项复杂的系统工程。雷通微系统通过深度理解核心技术、优化工程实践、完善产品矩阵，为雷达、通信、电子对抗等领域提供了从模块到整机的完整解决方案。
