大家好，我是老王，一鼓作气，让我们把异步FIFO的约束说完。

---

前言

上一篇中，我们提到，异步FIFO的关键异步路径有三类，包括下面图中的两类，和一个图上没有画出来的异步reset。

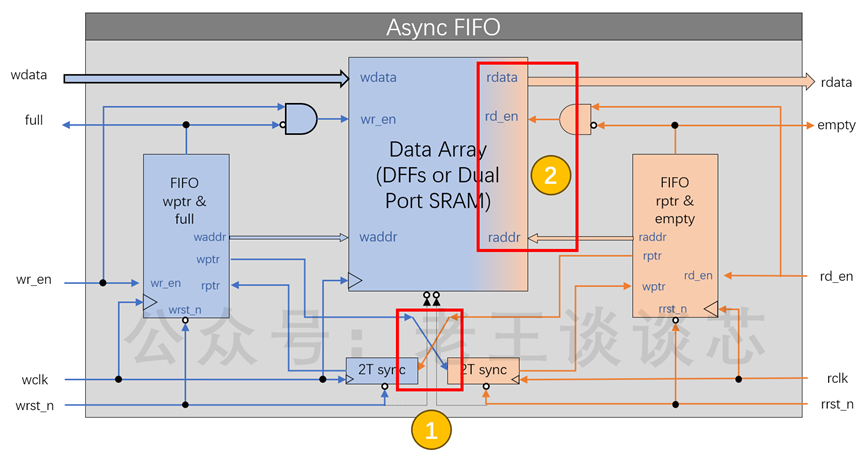

图1. 异步FIFO关键异步路径示意图

上一篇文章我们仔细讲解了如何使用set_data_check约束异步路径，以及对于上面图中的第一类格雷码地址路径，应该如何约束；这篇文章，我们来讲讲另外两类。

第二类路径：FIFO读数据

为什么要约束？

首先，让我们先确立一个共识，FIFO的rdata是一条异步路径；
很简单，其起点的DFF是写时钟域，通过读时钟域下的读地址从众多DFF中选择出来送出，送到终点是读时钟域的DFF中去，当然是一条异步路径。

（对于使用双端口SRAM的实现方式而言，同样是类似的逻辑，只是部分选择逻辑做到了SRAM内部，本文以DFF为例，如果您使用的是SRAM，请继续看，相信您会发现SRAM同样存在需要约束的问题）

确立了共识之后，就是下一个问题，这条路径为什么要约束？
一定会有人认为，虽然是异步路径，但是我已经通过格雷码敲2T后选出数据，这时候写进去的数据早已稳定

实则不然，让我们设想下面这种场景：

1. 格雷码写地址的异步路径非常短，几乎秒到；
2. 上面提到的data array到read出来第一级DFF的异步路径非常长，超过3T；

那么，就会发生当写地址通过2T的sync之后，读侧发现要读，选出一笔数据送出去后，外面的DFF在下一个read clock边沿看到的数据，还是前一T或者跳变中的亚稳态。
为了说明这种情况，我们把这部分关键电路放大

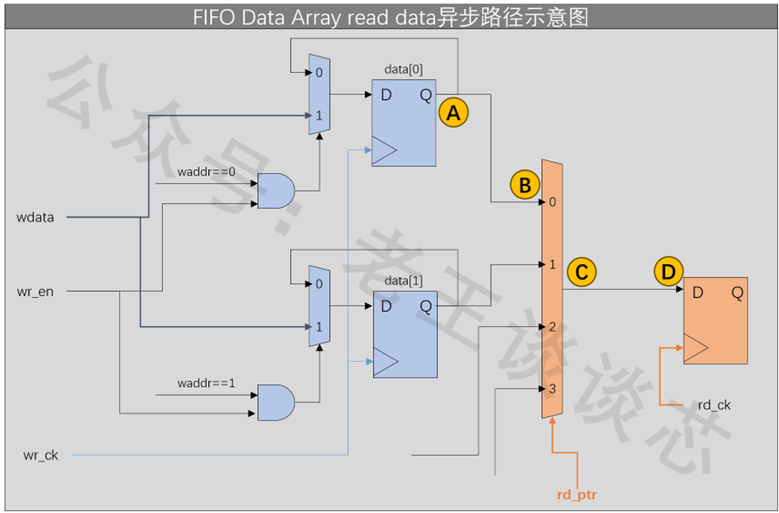

图2. 读数据异步路径示意图

对于图上的ABCD四个点，我们将上面设想的场景对应的波形图画出来，就是下面这样：

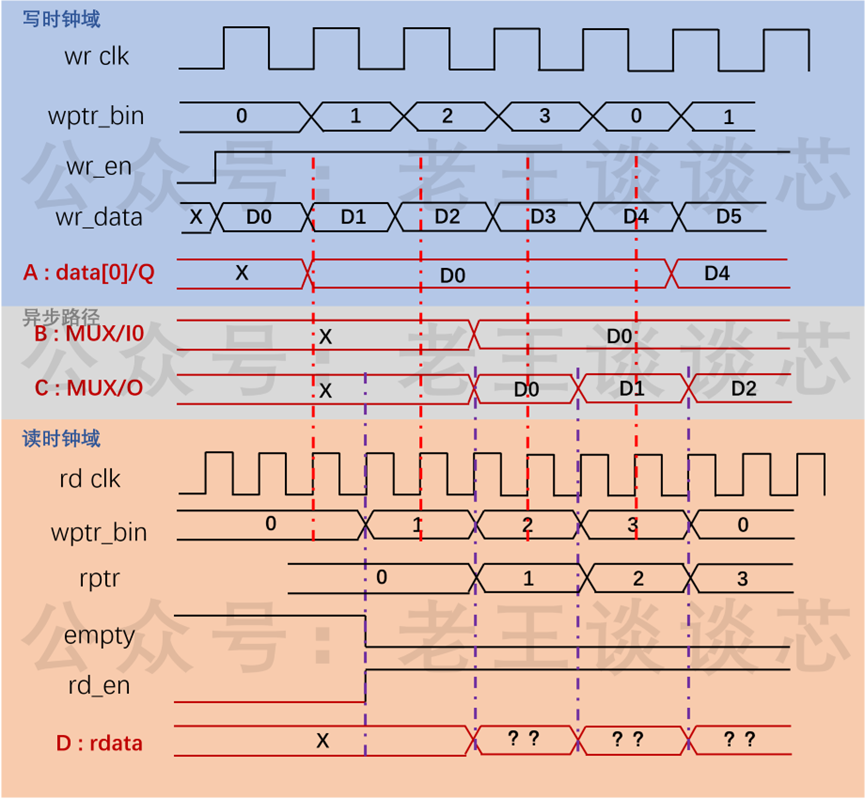

图3.读数据异步路径问题场景波形图

我们可以看到，当上面途中，A到B的路径如果因为没有约束而走的太长，而写地址又以一种最快的可能到达读时钟域， 就有可能在读侧根据读地址去选择出当前的数据时，这个数据还处于不稳定的状态，即最下面一行D:rdata第一个读出来的X。

对于后面的可能，如果其他data[1]/[2]/…和0一样非常慢，则有可能向上面一样，每个数据都读错，甚至有可能像上面图中那样，D点DFF采样时，刚好是C传播到D点的跳变时刻，那么，就有可能因为亚稳态，而变成任意数值。

明白了问题之后，下一步就是要约束什么了。可以发现，如果二者非常快，则上面图中的数据在读出时已经稳定；如果二者都非常慢，则读侧通过比对地址发现非空时，数据也已到达；因此，我们需要约束的是写地址和读数据这两个异步路径延迟之间的差值。

即“（写数据到达rdata DFF D pin的时间），要早于（写地址的异步路径延迟+同步器带来的最大延迟）”

我们以Trdata2D表示rdata到D pin的延迟；TwptrAsync表示写地址的异步路径延迟；TwptrSync表示写地址经过2T同步器带来的最大延迟；将上面的理解写作公式，就是：

T_rdata2D<(T_wptrAsync+T_wptrSync)

稍微调整一下，也就是：

T_rdata2D- T_wptrAsync<T_wptrSync

而这里的2T同步器的延迟是可以计算出来的，我们可以用时钟的T数表示。要注意，这里通过的2T同步器，延迟最大可能约为3T，而非2T。（如有疑问，欢迎提出；后面有机会我们也会详细说明）

因此，上面的公式最后可以写成：

T_rdata2D- T_wptrAsync<3T_rd

这样，就把上面我们要实现的需求，转换成了对两个异步路径延迟的数值约束。

怎么约束？

确定了要约束的内容之后，怎么约束就变得简单了。

基于上一篇文章的内容，我们已经知道如何使用set_data_check来卡两条路径之间的抖动(skew)，让我们快速回顾一下：

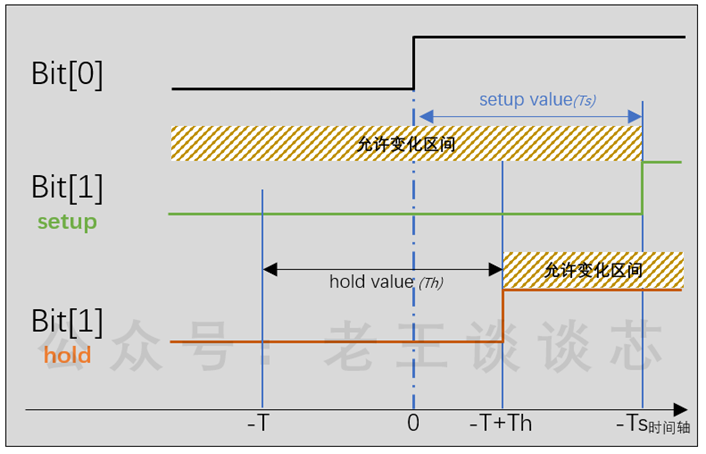

图4.set_data_check约束效果示意图

当我们设定这样一条SDC约束：

set_data_check -from $bit0 -to $bit1 -setup $setup_value -hold $hold_value

其中：

setup_value（简写为Ts）是让到$bit1这个pin的路径延迟和到$bit0这个pin的路径延迟差值可以在[-∞:-Ts)之间的范围内变化，即：

T_tobit1-T_tobit0> -T_s

或者是：

T_tobit0-T_tobit1< T_s

hold value（简写为Th）是让到$bit1这个pin的路径延迟和到$bit0这个pin的路径延迟差值可以在(-T+Th:+∞]之间波动，即：

T_tobit1-T_tobit0> -T+T_h

或者是：

T_tobit0-T_tobit1< T-T_h

二者结合就可以让到$bit1这个pin和到$bit0这个pin的两条路径，延迟差值固定在(-T+Th:-Ts)这个区间；

而我们上面的要求，只有单个方向的约束，另一侧是开区间，因此setup和hold我们只需要设定一个即可。

T_rdata2D- T_wptrAsync<3T_rd

如果是setup，则是

set_data_check -from $wptr_2tsync0_input_D_pin -to $rdata2DFF_D_pin -setup -3*RD_CK_PERIOD

如果是hold，则是

set_data_check -from $wptr_2tsync0_input_D_pin -to $rdata2DFF_D_pin -hold 4*RD_CK_PERIOD

第三类路径：reset

一般会有两个reset，读时钟域的reset，最少要接在读时钟域影响的逻辑区域，写时钟域的reset，最少接在写时钟域影响的逻辑区域。

或许，还会有人知道要对完全异步的reset做异步触发同步释放，但这也不是我们今天要讨论的问题，如果您还不了解这是什么，没有关系，这不是本文的重点，我们后续有机会再新开文章说明。

但这些都远远不够，存在一个关键的问题，如果不解决，可能会导致数据丢失、多传、错传等等千奇百怪的问题。

让我们开始分析。

有什么问题？

让我们设想下面这几种场景：

1. 对于写reset只接在写时钟域，读reset只接在读时钟域的异步FIFO，写的一侧，在读的一侧完全不知情的情况下，因为一些特殊原因（可能是软件原因，需要操作了寄存器控制的reset）拉了reset；这时会发生什么？
2. 对于两侧reset有互相拉（即任意一侧reset拉了之后，都会reset整个异步FIFO）的异步FIFO，发生上述同样的场景；

这时会发生什么？

让我们先来看第一种，一步一步推一下：
**

1. 假如当前异步FIFO共4层，且已经工作了一段时间，写地址和读地址都停留在1，即二进制3’b101（已经发生过一次回绕）；读空信号empty为高
2. 写reset时，写指针从1变为0；读指针没变；此时看到的写地址二进制为3’b000；读地址二进制为3’b101；
3. 二者地址比对，读侧可以得到的结论为：当前写侧又写了三笔数据进来，导致指针从1跳到2跳到3又跳到了0。
4. 读空信号empty从1变0，读侧开始对外发送数据。
5. 显然，这里的数据是错误的。

**
也就是下面的波形：

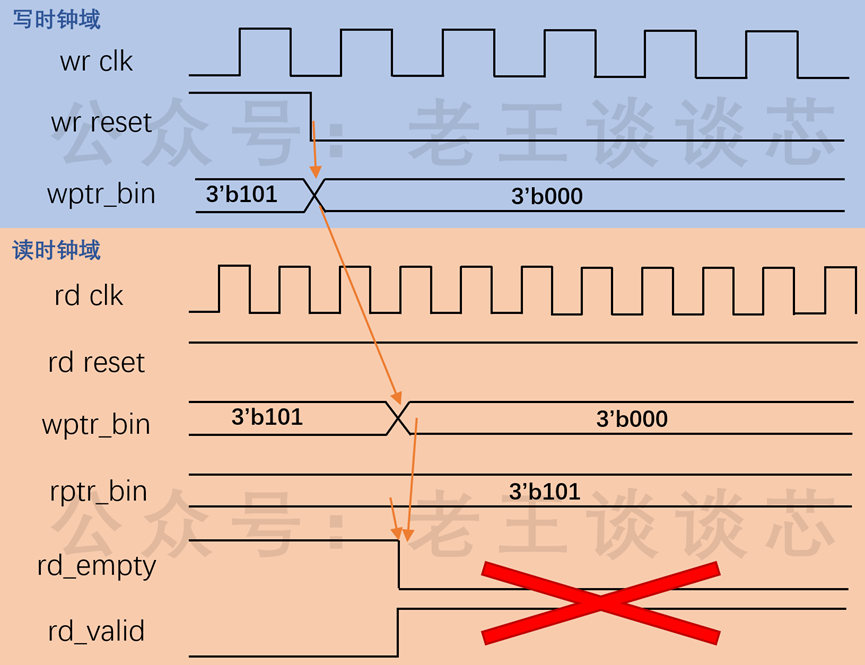

图5. reset(读写独立)问题示意图

其实这里面还买了一个小坑，不知道各位有没有发现；没发现也没关系，看完接下来第二个场景的分析再回头看这边，就会发现问题在哪里。

我们接着来分析第二种场景：
**

1. 和上面一样，假如当前异步FIFO共4层，且已经工作了一段时间，写地址和读地址都停留在1，即二进制3’b101（已经发生过一次回绕）；读空信号empty为高
2. 写reset时，写指针从1变为0；读指针在收到写reset后同样从1变为0；两侧同时reset后，似乎看到的地址都为0，不会有上面的问题。但真的是这样吗？
3. 让我们回顾上一篇文章中提到的一个概念：异步路径延迟在完全没有约束的情况下，是有可能为任意数值的，也就是说，写reset拉到读一侧这条路，可能延迟非常大；即写一侧被reset后，读侧可能很久之后才被reset。
4. 如果这个时间超过了读时钟域同步写时钟最快2T的延迟，则读时钟域同样会发生上面第一种场景的错误送出数据的场景。
5. 但造成送出错误数据的原因还有一个：这个例子中，reset前的写地址二进制码是3’b101，对应的格雷码是3’b111；拉reset后会瞬间从111跳到000，同时发生3bit的跳变，违背了格雷码每T只变1bit的要求，如果3bit的跳变同时发生在读时钟的采样边沿，则可能因为亚稳态，导致读侧看到的写指针变为3bit的任意值。

**
但幸在解决方法和上面的问题是一样的，只要这个错误的指针在真的产生valid之前被reset掉就好了。

也就是下面这个波形：

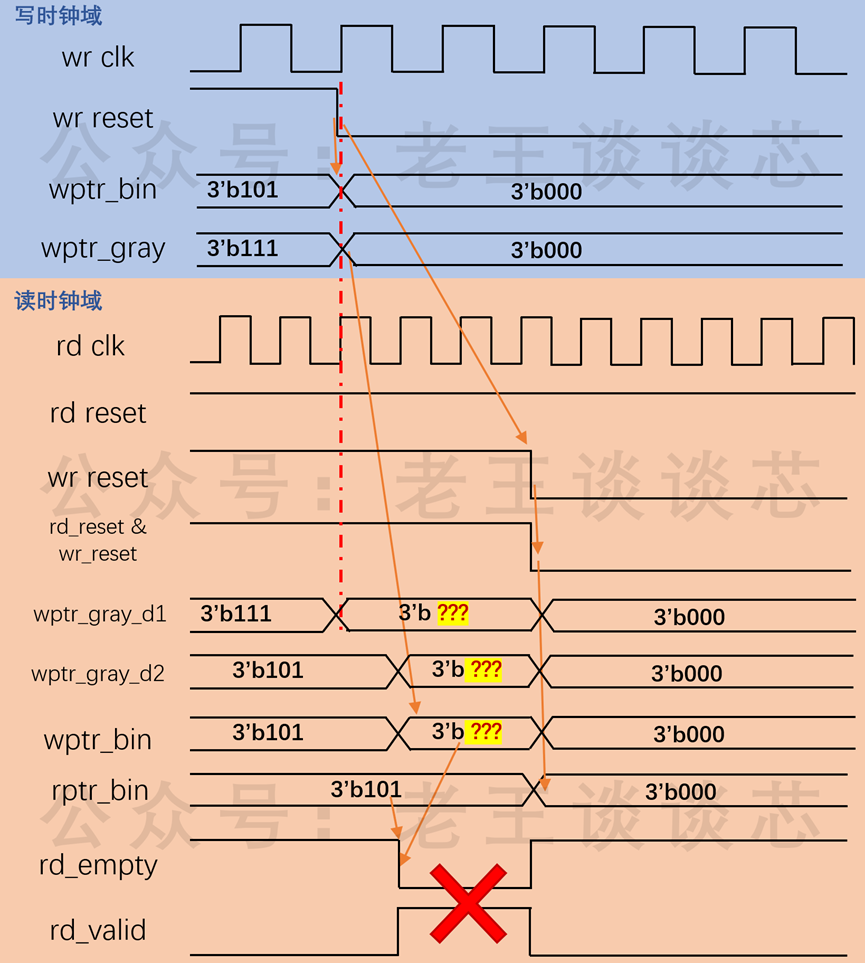

图5. reset(读写合并)问题示意图

我们最后总结一下问题：
**

无论是读写reset合并还是读写reset独立，都有可能因为写侧reset导致格雷码违例，从而使得读侧读到错误的有效数据； 区别在于，读写reset独立、且没有其他保护手段的情况下，这种情况救不回来，会彻底错误；而读写reset合并的情况下，只有在写侧传到读侧的异步reset路径太长，格雷码地址先传到读侧，才会产生这个错误，而且之后很快会被reset掉。

**

对于读写reset独立的情况，想解决，只有通过外部硬件或软件的协议层面来保证（如写reset之前先通过其他手段通知读侧，读收到信号后不再关注异步FIFO的有效信号）；

而读写reset合并的设计，是有机会通过硬件约束来解决的。因为，这种情况只会在下面的条件下发生，即：

写reset传到读侧的异步路径延迟，大于写格雷码地址传输到读侧异步路径加上同步器延迟和产生empty信号的延迟。

如何约束？

明确了条件之后，约束就变得很简单了；

让我们用公式来表示上面的发生条件：

T_wrst2rd>T_wgptr2rd+T_sync+T_empty

其中，表示同步器延迟的T_sync和之前所说的一样，我们这里取3T_rd；

产生empty的信号取决于各位的设计，这里我们假设为纯组合逻辑产生，延迟约等于0；

因此，这个公式可以变为：

T_wrst2rd>T_wgptr2rd+〖3T〗_rd

更进一步：

T_wrst2rd-T_wgptr2rd>〖3T〗_rd

带入之前的set_data_check约束的等效公式，可以得到，设为以下两种之一即可：
setup :

set_data_check -from $wrst_rd_load_pin -to $wptr_2tsync0_input_D_pin -setup -3*RD_CK_PERIOD

hold :

set_data_check -from $wrst_rd_load_pin -to $wptr_2tsync0_input_D_pin -hold 4*RD_CK_PERIOD

还有什么方法？

除了上述的方法之外，我们在这里再提供一种比较简单的、IP设计者可以靠纯前端逻辑实现而不考虑后端约束的方法，这要通过我们之前说到的协议层面；

这种协议可以是硬件层面，也可以是软件层面的，其整体思想，是通过协议确保，在拉reset之前，读侧对外的empty或者valid信号均已受到保护，可以是外部不再关注异步FIFO送出去的信号，也可以是FIFO内部这两个信号被锁到了一个安全的位置上（即empty为高，valid为低）。

再确认了上述状态之后，才会真正触发reset，这样就可以确保不会发生上面提到的错误数据情况了。

思考题

到此为止，对于reset的分析就结束了；不知道大家有没有注意到，其实上面分析的时候其实一直规避了一些问题，现在我把这个问题列在这里，各位读者可以想想看是否有想到，以及答案是什么。

1. 上述分析均考虑的是写侧reset对读侧的影响，那么反方向会不会有什么问题？
2. 对于使用双口SRAM而非DFF搭建的异步FIFO，是否存在上述问题？如果有，如何解决？

总结

异步FIFO中的关键异步路径到此为止，我们就分析完了；基本都可以通过set_data_check约束来解决，除此之外，reset路径还可以通过协议层面来解决。

不过还是要强调一下，如果您的设计属于低速或FPGA，或者并不在意额外的过约束，是可以通过一些简单的手段实现的，而不一定要通过set_data_check。

最后，欢迎大家来分享一下，你是否遇到过因为没有上述约束而发生的问题？你的IP设计时是否考虑到了上述问题？是否有其他解决方法？
