一、产品核心定位

LT86102UX_U5 是龙迅半导体（Lontium Semiconductor）推出的 HDMI2.0 1 进 2 出分配器（Splitter），符合 HDMI2.0/1.4 规范，主打高带宽、长距离信号传输及灵活扩展，适用于多显示设备信号分配场景，同时具备成本优化设计（无需外部晶振）。

二、关键特性

1. 规范与分辨率支持：
   • 兼容 HDMI 1.4/2.0 规格，最高支持 6.0Gbps 数据速率；
   • 可处理 4Kx2K 分辨率视频，帧率最高达 60Hz，支持 8/10/12bit 深彩色；
   • 兼容所有符合 HDMI2.0/1.4 规范的视频格式。
2. 信号优化能力：
   • 具备自适应均衡（Adaptive Equalization）和去加重（De-emphasis）功能，补偿长电缆传输损耗；
   • 集成抖动清除锁相环（Jitter Cleaning PLL），提升信号质量；
   • 支持接收端（RX）终端电阻校准，进一步优化信号完整性。
3. 接口与扩展设计：

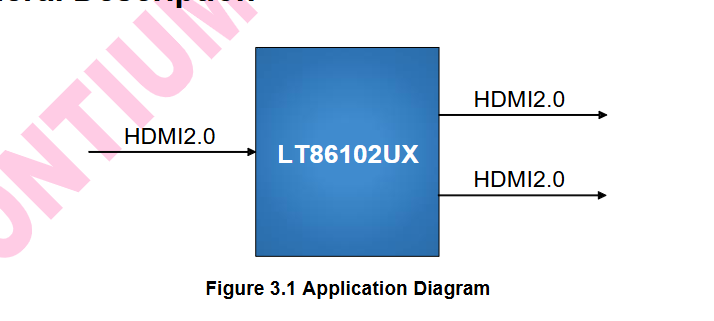

   • 1 个 HDMI 输入端口，最多 2 个 HDMI 输出端口；
   • 支持无限级联（Unlimited Cascading），可扩展更多输出端口或实现信号中继；
   • 5V 耐压 DDC 接口，兼容 HDMI2.0/1.4 规范的 DDC/SCDC 协议。
4. 成本与集成优势：
   • 无需外部晶振（No external crystal needed），降低 BOM 成本；
   • 集成 EDID 影子 RAM（EDID Shadow RAM）和嵌入式 EDID，简化系统设计。

三、电气与物理参数

1. 工作温度范围：-40°C ~ +85°C（工业级温度标准）；
2. 封装规格：TQFP100，尺寸 14mm×14mm；
3. 自动检测功能：可自动检测电缆损耗，自适应优化均衡设置。

四、典型应用场景

• 多显示器 / 电视支持（如会议室多屏展示、家庭影院多设备连接）；
• HDMI/DVI 信号分配与中继（延长信号传输距离，同时分配至多个设备）。

五、订购信息（Table 4.1）
