【芯片可靠性】ESD-HBM
·
Note:常规的ESD相关的一些基础介绍我就不会做多阐述,只要是做芯片可靠性的工程师,对于基础的一些内容都有了解或者百度一搜就搜到哈
现在借平台当做一个笔记记录的工具,感兴趣的有疑惑的随时留言~
目录
简介
先附带ESD放电电流时间图:

HBM 顾名思义 人体放电模型,就是人体接触到地形成放电通路,他和CDM不同,相对于电容充电放电的CDM能量和时间都较短,对弈Current 2KV的话就是1.3A(2KV/1.5K电阻)


(1)测试设备:
MK2 MK4 最大区别就是支持的通道数,较少管脚就MK2 价格便宜
(2)测试过程:
①
All other pins to power ---pin to pin
All other pins to GND---pin to pin
IO to IOs---pin to pins
这是常规测试方法,测试严苛且覆盖率比较全;
对于power和ground,测试的时候 pin to pin,量测IV的时候是pin to pins
对于IO,因为数量较多,测试的时候就是pin to pins
②
量测IV的过程是 3次,前后2次,中间没测试完成一个也会补充量测
(3)失效机理:
就是热效应,电流损伤
(4)TLP预估HBM
对于HBM预估 对于单个管脚的话,可以简单用TLP来测试能力

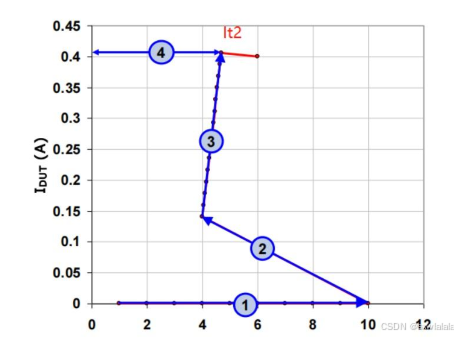

其实就是看It2的电流✖1.5KV就是HBM能够承受的电压

第一段波形为接近开路
第二段回折,表示ESD管导通
第三段为ESD导通之后表现为阻性
第四段为ESD管二次雪崩
