在智能手机、智能穿戴等便携设备向轻薄化、高集成度升级的当下，AMOLED/LCD显示模组的供电方案面临着体积受限、多轨供电、功耗控制的多重挑战。由视腾达科技代理的圣邦微SGM38042B-/3/5单电感三输出电源芯片，以独创控制架构、高精度可编程调节、高集成度设计，实现“一颗芯片搞定显示全供电”，为便携显示终端打造高性价比、高可靠性的一站式供电解决方案，重新定义便携显示电源设计新标准。

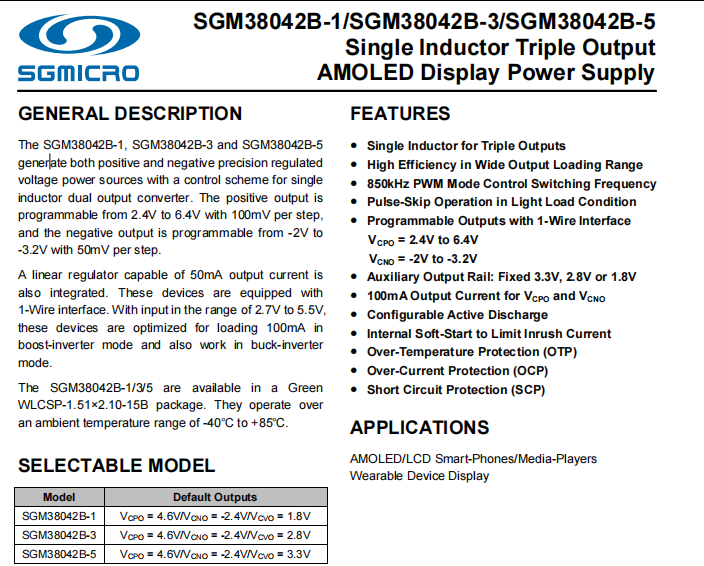

一、特性

1. 单电感实现三路独立输出；三路输出包含可编程正压（VCPO：2.4V~6.4V，100mV步进）
2. 在宽负载范围内保持高效率
3. 850kHz PWM 模式开关频率控制
4. 轻载时自动切换至脉冲跳跃模式
5. 支持单线接口可编程输出
6. 固定1.8V辅助输出电压
7. VCPO/VCNO 双路100mA输出能力
8. 支持可配置主动放电功能
9. 内置软启动抑制浪涌电流
10. 集成多重保护机制：

• 过温保护(OTP)
• 过流保护(OCP)
• 短路保护(SCP)

二，电路设计

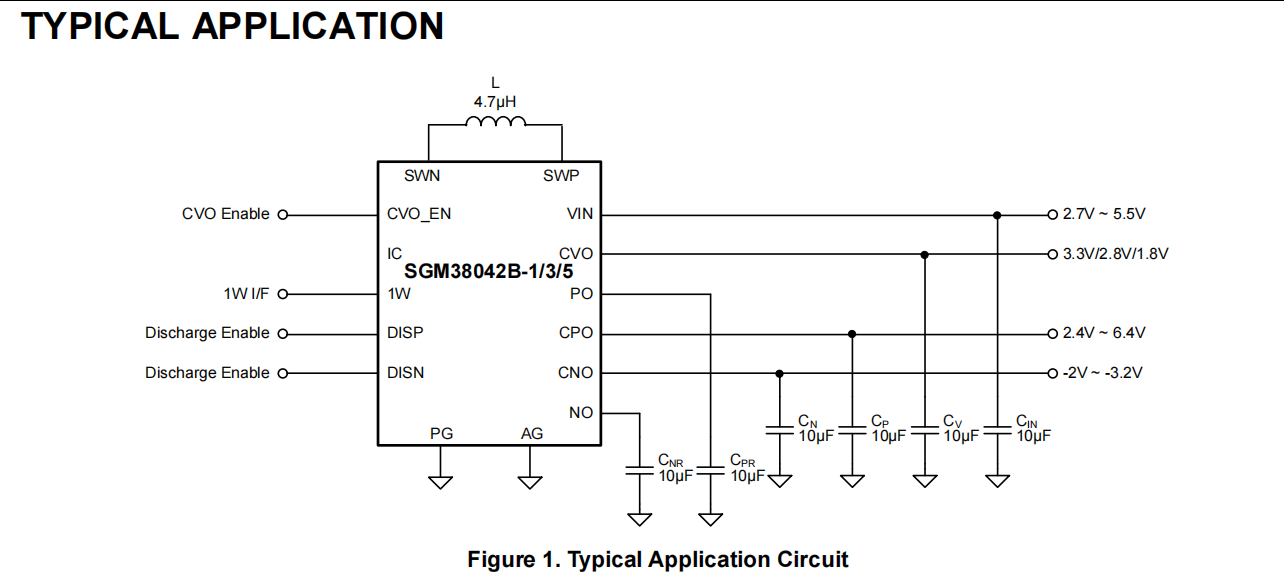

1. 外围器件极致精简，小体积适配便携场景：仅需1颗4.7μH电感+3颗10μF电容即可完成完整供电方案，无额外外挂功率器件、纹波抑制器件，单电感实现正压、负压、线性稳压三路输出，PCB布板面积大幅缩减，完美适配智能手机、智能穿戴等设备的微型化、轻薄化设计要求。

2.功能引脚全适配，按需配置无冗余：电路图完整集成1-Wire编程、主动放电、线性稳压使能等所有功能引脚的典型接法，DISP/DISN、CVO_EN、1W等引脚均给出标准配置方式，支持“默认电压输出”“可编程电压输出”“带/不带放电关断”多种模式，仅需简单修改引脚电平，即可适配不同显示终端的供电逻辑。

3.纹波抑制+抗干扰设计，输出稳定性拉满：在正压输出（CPO）、负压输出（CNO）、线性输出（CVO）端均标配10μF滤波电容，搭配芯片内置纹波抑制器，从电路层面抑制输出纹波；同时优化电感与芯片的连接走线，减少开关噪声耦合，轻载/满载下均能实现低纹波输出，避免显示屏幕闪屏、偏色。

4.双工作模式无缝适配:支持升压-逆变、降压-逆变双工作模式，输入电压覆盖2.7V~5.5V，兼容锂电池直接供电，无需额外增加电压转换电路，从智能手机的3.7V锂电供电，到便携播放器的2.7V低电供电，一套电路即可适配全电压区间，通用性极强。

三，应用

1，AMOLED/LCD智能手机

为智能手机显示模组的专属电源方案，SGM38042B系列可单芯片为AMOLED/LCD屏幕提供正压驱动、负压偏置、逻辑供电三路精准电源，完美适配手机轻薄化、高屏占比设计需求智能穿戴设备。

2，智能穿戴设备（智能手表/手环/AR眼镜）

针对智能穿戴设备超小体积、低功耗、窄空间供电的核心痛点，SGM38042B系列实现“一颗芯片搞定显示全供电”，成为穿戴显示模组的最优解。

3，便携式媒体播放器（MP4/便携显示器/车载小屏）

针对各类便携式媒体播放设备移动供电、宽电压输入、显示稳定的需求，SGM38042B系列适配2.7V~5.5V宽输入电压范围，兼容锂电池直接供电，无需额外电压转换：

  圣邦微 SGM38042B-1/3/5以单电感三输出、高集成、高精度、高可靠、低功耗、小封装为核心优势，完美解决了便携AMOLED/LCD显示设备的供电痛点，在精简硬件设计、降低BOM成本、缩小产品体积、提升供电稳定性与设备续航能力等方面均具备显著优势，是智能手机、智能穿戴、便携式媒体播放器等显示终端的理想电源管理方案。
