引言

在我们日常使用的电子设备中，从智能手机、Wi-Fi路由器到U盘和卫星导航，无数看不见的芯片在默默工作。其中，低噪声放大器（LNA） 和 USB芯片 是两类至关重要的集成电路，它们分别构成了无线接收系统和有线数据接口的核心。本文将深入浅出地介绍这两种芯片是什么、如何工作，以及哪些全球领先的公司在设计和制造它们。

---

第一部分：低噪声放大器（LNA）——捕捉微弱信号的“超级耳朵”

1.1 LNA是什么？

低噪声放大器 是一种特殊的电子放大器，其核心设计目标是在尽可能少地添加自身噪声的前提下，放大极其微弱的信号。

一个形象的比喻是 “超级助听器”：

• 任务：听清远处一个人的低声细语（微弱的有用信号）。

• 普通放大器的问题：在调高音量的同时，也会放大环境的风声、电流声（噪声），甚至自己产生“嘶嘶”声，导致有用信号被淹没。

• LNA的解决方案：它能极其“干净”地放大声音，自身几乎不产生杂音，从而让你清晰地听到那个微弱的声音。

1.2 LNA的核心技术特性

1. 超低噪声系数：这是LNA最重要的指标，衡量了放大器自身贡献的噪声大小，值越低越好。

2. 高增益：能够将信号放大足够的倍数，以压制后续电路模块的噪声影响。

3. 良好的线性度：确保在放大强信号时不会产生失真，关键指标是输入三阶交调点（IIP3）。

4. 输入/输出阻抗匹配：确保与天线和后续电路高效传输能量，减少信号反射。

为什么LNA必须放在接收链的最前端？
因为根据通信理论，整个接收系统的信噪比主要由第一级决定。LNA作为“守门员”，需要在信号最微弱、最容易被噪声“污染”之前就将其干净地放大。

1.3 LNA的主要应用领域

• 无线通信：手机、基站

• 全球定位系统（GPS）

• 卫星通信（如星链）

• 雷达系统

• 无线电天文

• 医疗设备（如MRI）

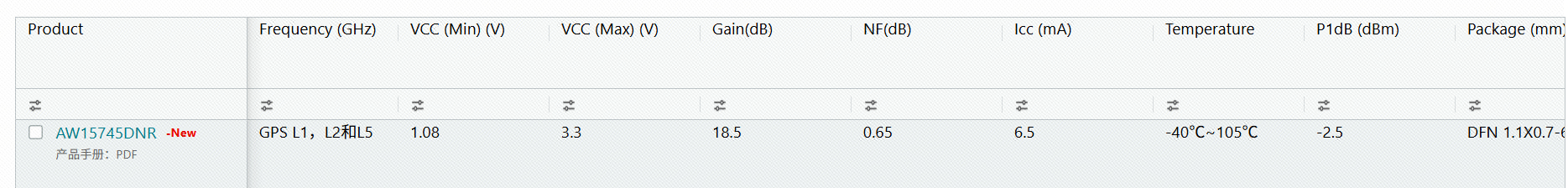

LAN选型参数插播

1. Frequency (GHz)：工作频率

• 含义：这个 LNA 支持的频段是GPS 的 L1、L2、L5 频段（对应频率约 1.575GHz、1.227GHz、1.176GHz）。
• 价值：说明它是专门为 GPS 接收设计的，能覆盖 GPS 的主流工作频点。

2. VCC (Min/Max) (V)：供电电压范围

• 含义：最小供电 1.08V，最大 3.3V。
• 价值：适配低电压设备（比如电池供电的便携 GPS 终端），供电灵活性较高。

3. Gain (dB)：增益

• 含义：放大能力是 18.5dB，意味着能把 GPS 微弱信号放大约 70 倍（因为 10^(18.5/10)≈70）。
• 价值：GPS 信号本身很弱，这个增益能有效提升接收信号的强度。

4. NF (dB)：噪声系数

• 含义：只有 0.65dB。
• 价值：这个参数非常优秀！GPS 对噪声极其敏感，0.65dB 的低噪声系数能在放大信号的同时，几乎不引入额外噪声，保证接收灵敏度。

5. Icc (mA)：工作电流

• 含义：工作电流 6.5mA。
• 价值：功耗很低，适合电池供电的便携设备（比如车载 GPS、手持定位器），能延长续航。

6. Temperature：工作温度范围

• 含义：-40℃~105℃。
• 价值：属于工业级温度标准，能适应户外、车载等高低温环境，稳定性强。

7. P1dB (dBm)：1dB 压缩点

• 含义：-2.5dBm（约 0.56mW）。
• 价值：GPS 信号本身很弱（通常远低于 - 2.5dBm），所以这个线性范围足够覆盖 GPS 的实际输入信号，不会出现失真。

8. Package (mm)：封装尺寸

• 含义：DFN 封装，尺寸 1.1×0.7mm 左右。
• 价值：封装极小，适合小型化设备（比如智能手表、微型定位器）的 PCB 布局。

LNA（低噪声放大器）主要选型参数

LNA 作为射频前端的核心器件，其选型需围绕噪声性能、增益特性、线性度、频率范围四大核心维度展开，同时结合系统阻抗匹配、功耗、封装等实际应用需求。以下是详细的选型参数及说明：

参数类别	核心参数	参数定义与选型要点
噪声性能	噪声系数（NF）	衡量放大器自身引入噪声的指标，单位 dB，数值越小性能越好。选型要求：射频接收系统对 NF 极其敏感，需根据系统灵敏度需求选择，例如卫星通信、物联网 NB-IoT 场景需 NF < 1 dB，普通消费电子可放宽至 1.5-3 dB
增益特性	小信号增益（G<sub>p</sub>）	放大器对小信号的放大能力，单位 dB。选型要求：需匹配后级器件（如混频器、滤波器）的输入信号电平，避免增益过高导致后级饱和，或增益不足导致信号信噪比恶化
线性度	1dB 压缩点（P1dB）	输出功率比理想线性增益下降 1dB 时的输入 / 输出功率，单位 dBm。选型要求：P1dB 越高，线性范围越宽，适用于大信号输入场景（如基站、射频识别），防止信号失真
线性度	三阶交调截点（IP3）	衡量放大器非线性失真的关键指标，分为输入三阶交调点（IIP3）和输出三阶交调点（OIP3），单位 dBm。选型要求：IP3 越高，抗干扰能力越强，多载波通信系统（如 5G、WiFi）需优先选择高 IP3 器件
频率特性	工作频率范围	LNA 能稳定工作的射频频段，需覆盖系统的工作频点。选型要求：需匹配应用场景，例如 WiFi 6 选 2.4/5 GHz 频段 LNA，毫米波雷达选 24/77 GHz 频段 LNA
阻抗匹配	输入 / 输出阻抗	射频器件标准阻抗为 50 Ω，需确保 LNA 输入输出阻抗与前后级（天线、滤波器、混频器）匹配，否则会导致信号反射、增益下降。选型要求：优先选择厂家已做 50 Ω 阻抗匹配的 LNA，减少外围电路设计复杂度
功耗特性	工作电流 / 电压	衡量 LNA 的功耗水平，单位 mA/V。选型要求：电池供电设备（如无人机、便携终端）需选择低功耗 LNA；基站等有线供电场景可侧重性能，放宽功耗限制
稳定性	无条件稳定	需确认 LNA 在全工作频率、全负载阻抗下是否无条件稳定，避免自激振荡。选型要求：优先选择厂家标注 “Unconditionally Stable” 的器件，减少外围稳定电路设计
封装与集成度	封装形式	常见封装有 SOT-23、QFN、裸片（Die）等。选型要求：消费电子优先小型化封装（如 QFN）；工业级场景需考虑散热性能，选择封装散热面积大的器件
环境特性	工作温度范围	分为商业级（0~70℃）、工业级（-40~85℃）、军品级（-55~125℃）。选型要求：户外、车载、航天场景需选择工业级 / 军品级 LNA

选型优先级总结

1. 优先满足噪声系数（NF）和工作频率：这是 LNA 适配系统的基础，直接决定接收灵敏度。
2. 其次关注线性度（P1dB、IP3）：避免信号失真，尤其是多载波、强干扰场景。
3. 最后兼顾增益、功耗、封装：根据系统的供电、体积限制做优化。

插播结束

---

第二部分：USB芯片——数据与电源的“外交官”与“指挥官”

2.1 USB芯片是什么？

USB芯片是一颗专门用来实现USB通信功能的集成电路（IC）。它负责在主机（如电脑）和设备（如U盘）之间，按照USB标准协议“翻译”和“管理”数据与电源。

它可以被看作：

• 外交官：精通USB的“语言”（协议），确保双方能用标准方式交流。

• 交通指挥官：管理数据流的进出，确保有序、正确，并处理连接、识别和供电。

2.2 USB芯片的核心功能与类型

1. 接口转换芯片：将UART、SPI等接口转换成USB接口（如CH340、CP2102）。

2. 设备控制器芯片：嵌入在U盘、鼠标等外设中，使其具备USB功能。

3. 主机控制器芯片：集成在电脑、手机SoC中，管理所有连接的USB设备。

4. 集线器控制器芯片：USB扩展坞的核心，实现端口扩展。

5. 集成USB的MCU/SoC：现代微控制器和处理器普遍内置USB功能。

2.3 为什么USB芯片如此重要？

• 标准化：为操作系统提供了统一接口，实现“即插即用”。

• 简化开发：设备商无需从头设计USB通信，加速产品上市。

• 高性能与可靠性：专用芯片高效处理复杂协议，保证高速稳定传输。

---

第三部分：全球LNA与USB芯片主要公司一览

许多半导体公司同时拥有LNA和USB产品线，但侧重点不同。以下是按类别划分的领先公司：

3.1 国际半导体巨头（产品线全覆盖）

公司	LNA 实力	USB 芯片实力	特点
德州仪器	极强（全领域覆盖）	极强（全方案提供）	产品线最全，文档和生态完善，工程师首选。
亚德诺半导体	极强（高性能、射频微波）	强（特定领域）	在高精度、高速信号处理领域实力雄厚。
英飞凌	强（汽车、工业应用）	极强（USB-C/PD协议）	汽车电子和功率半导体领域的领导者。
微芯科技	强（高可靠性市场）	极强（MCU/集线器）	在嵌入式控制和微控制器市场地位稳固。

3.2 专注射频和模拟信号的公司

公司	LNA 实力	USB 芯片实力	特点
Qorvo	极强（射频前端核心）	中（配套开关）	全球射频前端市场巨头，LNA是其看家本领。
Skyworks	极强（射频前端核心）	中（配套开关）	同样是射频领域的全球领导者。

3.3 亚洲领先的半导体公司

公司	LNA 实力	USB 芯片实力	特点
联发科	强（集成于SoC内部）	极强（集成于SoC内部）	产品以高集成度著称，不单独出售分立芯片。
瑞昱	中	极强（音频/网络芯片）	在USB音频、网卡和集线器控制器市场全球知名。

3.4 中国大陆的优秀半导体公司

公司	LNA 实力	USB 芯片实力	特点
紫光展锐	强（集成于SoC内部）	极强（集成于SoC内部）	中国大陆主要的手机SoC设计公司。
唯捷创芯	极强（手机射频前端）	无/弱	中国射频前端设计龙头，专注于LNA等射频器件。
芯海科技	弱	强（USB-C PD协议）	在中国快充协议芯片市场占据重要地位。

---

总结

• LNA 是无线接收的“起点”，决定了我们能否从噪声的海洋中捕捉到有效的微弱信号。

• USB芯片 是有线连接的“枢纽”，决定了数据与电源传输的效率、稳定性和便捷性。

尽管它们分属无线和有线两个领域，但共同构成了现代电子设备互联互通的基石。在选择芯片时，工程师需要根据应用场景（如消费电子、汽车、工业）、性能要求和成本，从德州仪器、亚德诺等全能型巨头，或Qorvo、唯捷创芯（专注RF）、瑞昱、芯海科技（专注接口）等细分领域领导者中做出合适的选择。中国半导体公司在这些细分赛道的快速崛起，也为市场带来了更多元的选择和活力。
