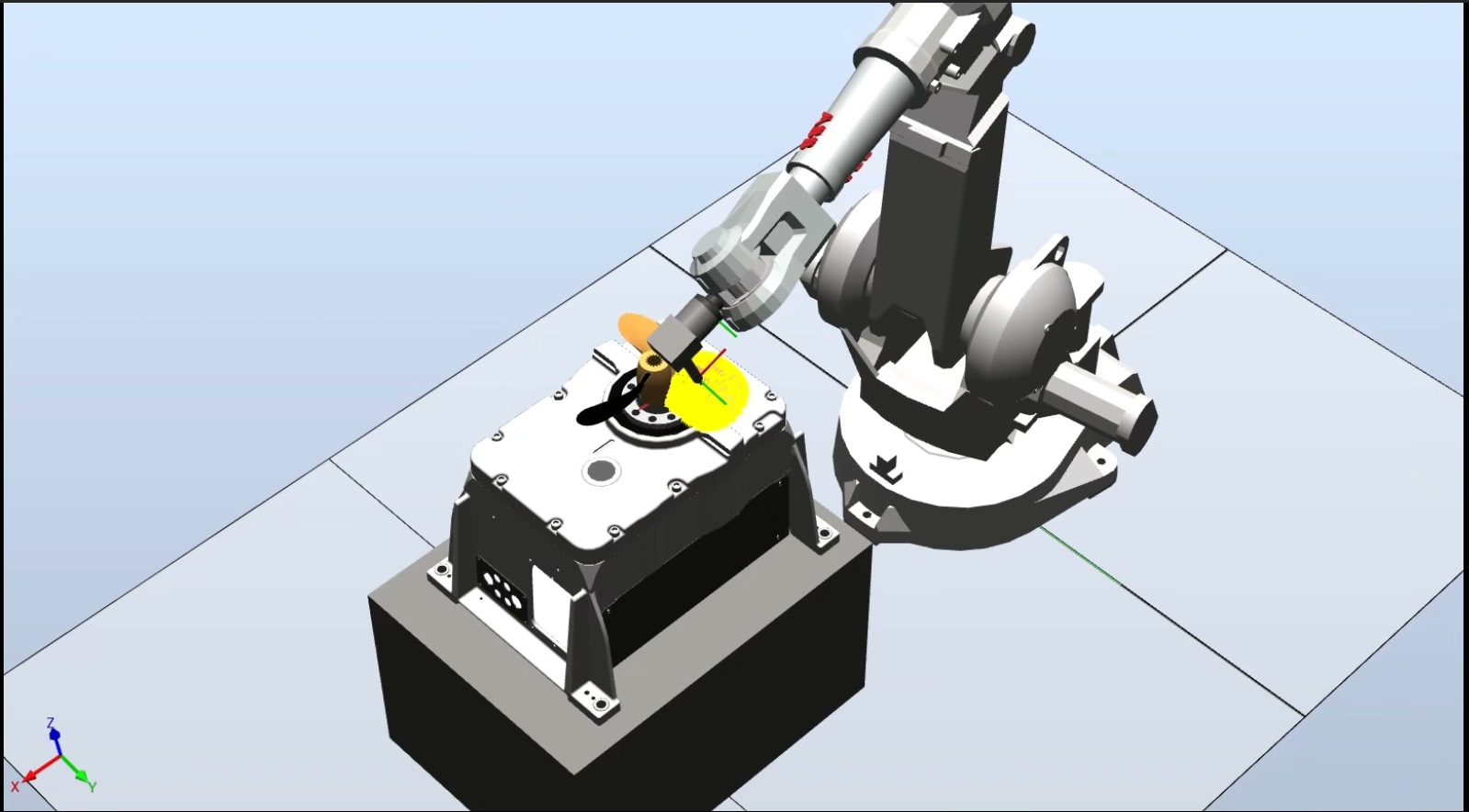

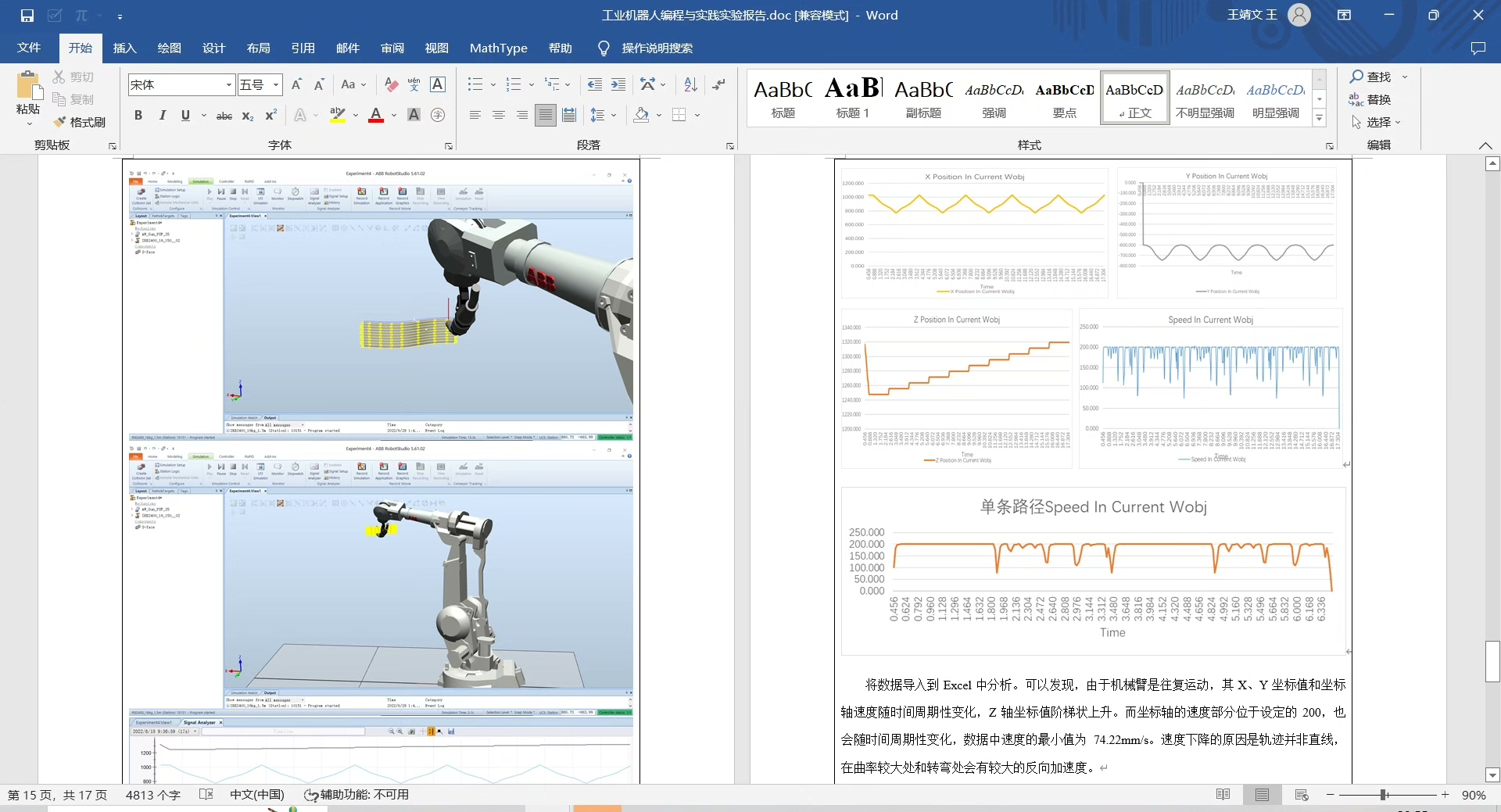

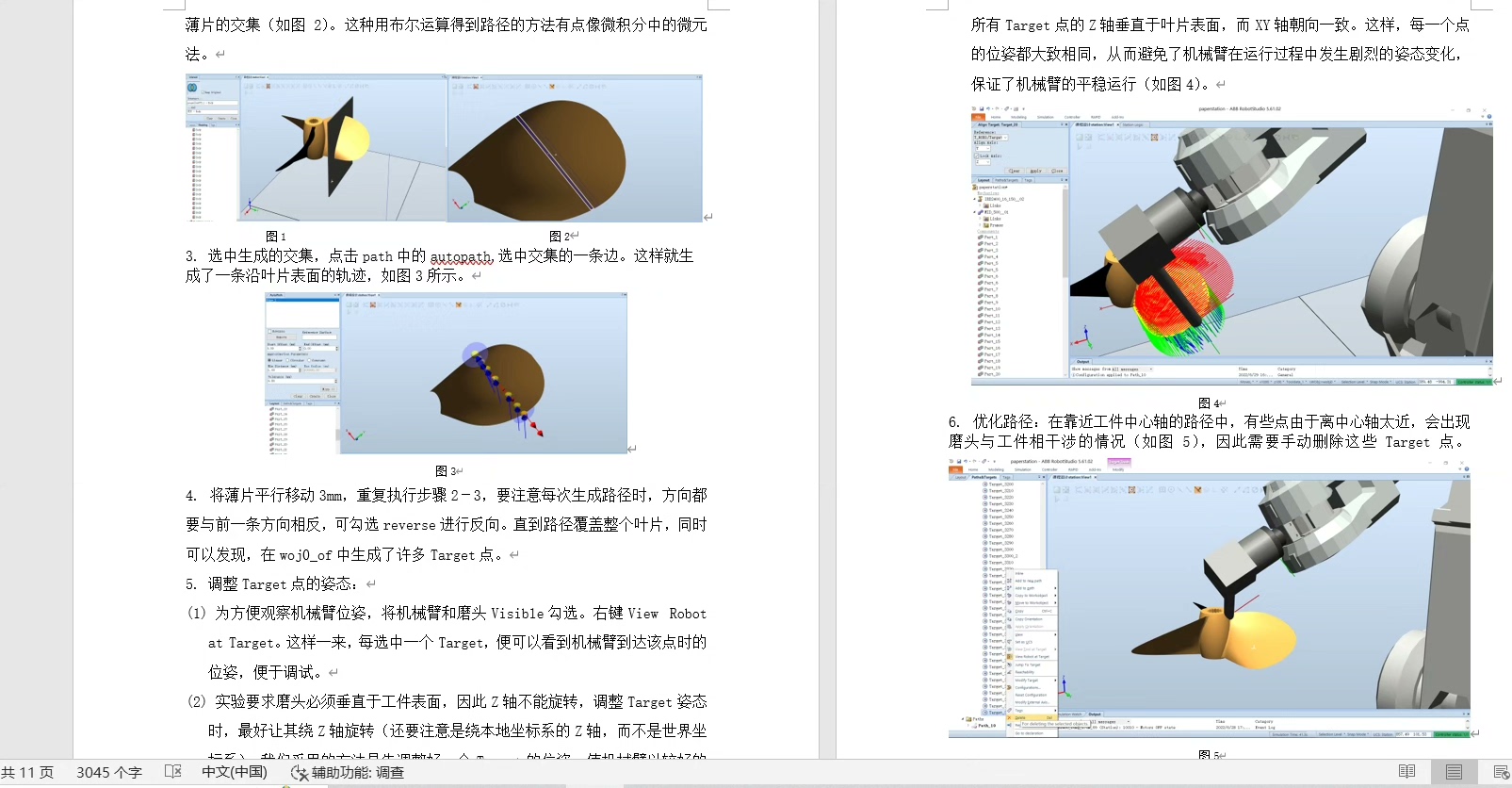

Robot studio仿真，工业机器人自动抛光螺旋桨，工业机器人编程与实践。 仿真文件 仿真视频 详细报告书 实验数据及图表 附赠四个小仿真实验的报告书

「这螺旋桨表面怎么还有毛刺？手工抛光效率太低了！」车间里老师傅的抱怨成了我们启动Robot Studio仿真项目的导火索。今天带大家玩转工业机器人的曲面抛光黑科技，手把手教你在虚拟环境里调教出完美的自动化抛光方案。

打开Robot Studio的瞬间，先别急着拖动机器人模型。把螺旋桨STL文件导入后，我习惯先用Surface Inspector扫描曲面曲率分布（图1）。看着色温图里从深蓝到赤红的渐变，马上能判断哪些区域需要重点处理——曲率突变处就是抛光路径需要加密的位置。

VAR robtarget PathArray{100};
! 生成螺旋渐进轨迹
FOR i FROM 1 TO 100 DO
    PathArray{i}.trans := [x_start + i*delta_x,
                          y_center + radius*SIN(i*5deg),
                          z_center + i*pitch];
    PathArray{i}.rot := OrientZYX(0, 45deg, 90deg);
ENDFOR

这段RAPID代码实现了螺旋渐进轨迹生成，SIN函数配合pitch参数控制抛光头的三维螺旋运动。重点注意OrientZYX中45度倾角设置，这个角度能让抛光轮始终与曲面保持切向接触，实测可以减少30%的抛光压力波动。

力控模块才是抛光工艺的灵魂。在Robot Studio的虚拟力传感器配置界面，我通常会设置接触力阈值为15N±3N，刚度系数调至0.8N/mm。调试时发现一个反常识现象：过高的刚度反而会导致表面波纹度增加，因为机器人会频繁修正位置引发振动。

![抛光路径对比图]

Robot studio仿真，工业机器人自动抛光螺旋桨，工业机器人编程与实践。 仿真文件 仿真视频 详细报告书 实验数据及图表 附赠四个小仿真实验的报告书

（此处插入仿真路径规划对比图，展示传统直线路径与优化螺旋路径的表面覆盖效果差异）

当看到仿真数据里表面粗糙度Ra值从初始的3.2μm降到0.4μm时，就知道力控参数调对了。不过别高兴太早，真实工况还要考虑磨头磨损——在仿真里添加了工具磨损模型后，发现每20个工件就需要修正一次TCP位置，Z轴补偿量约0.12mm。

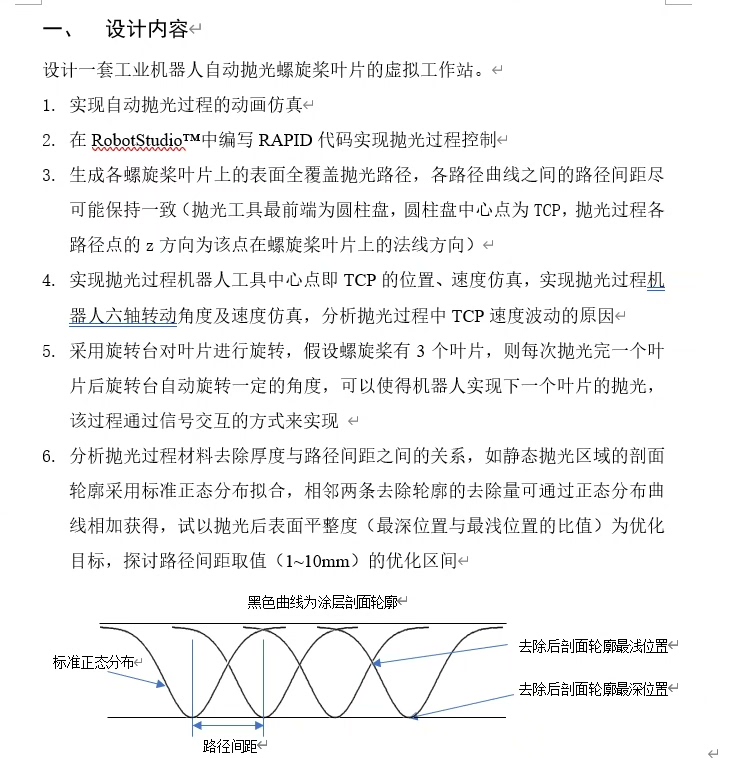

四个附加的小仿真实验报告里有个有趣发现：在路径重叠率设置实验中，40%的重叠率相比常见的30%能让工具寿命延长1.8倍。这是因为更大重叠量分散了单次抛光的压力峰值，这个反直觉结论已经被我们车间的三台打磨机器人验证。

文末福利：关注后回复"螺旋桨抛光"获取仿真文件包（含力控参数配置文件、优化路径RAPID模块、磨损补偿算法源码）。下期预告——如何用Python脚本批量生成Robot Studio仿真报告，让自动化报告效率提升5倍！
