概述

对于硬件工程师或电子工程师，在设计DCDC电路、LDO电路时经常会遇到所需电压和器件手册的推荐电路的输出电压不同的情况，这时就需要自己去选择分压电阻。

选择时，本质是输出电压经过上下拉电阻的分压后要得到FB电压，虽然利用输出电压和FB电压的关系得到了上下拉电阻的比例关系，但是电阻不是任意规格都有，而是有不同的电阻系列表，这时就需要不断的尝试和计算才能找到相对合适的，而基本选好之后，还要考虑货期问题，电阻精度问题，这可能会导致重新选择电阻。

为了提示大家的工作效率,我做了这款硬件计算工具，目前首次发布的版本就是针对上述这个痛点的。

使用方法

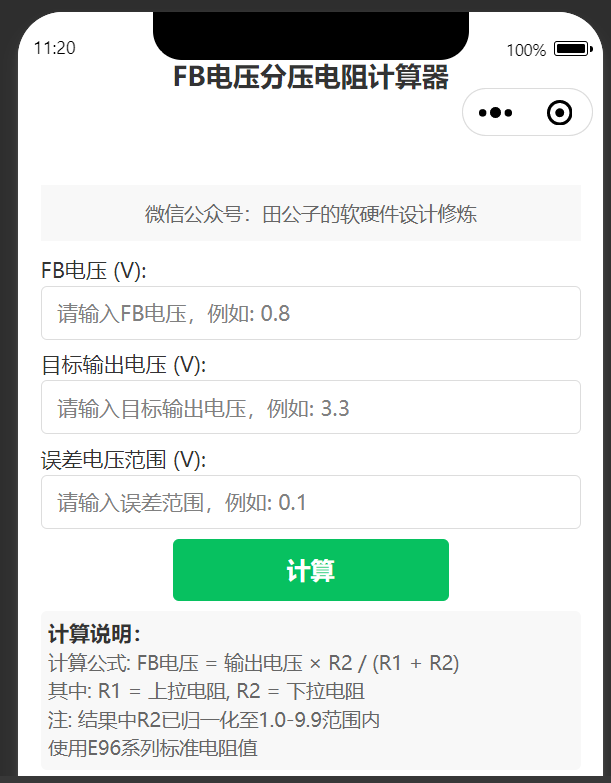

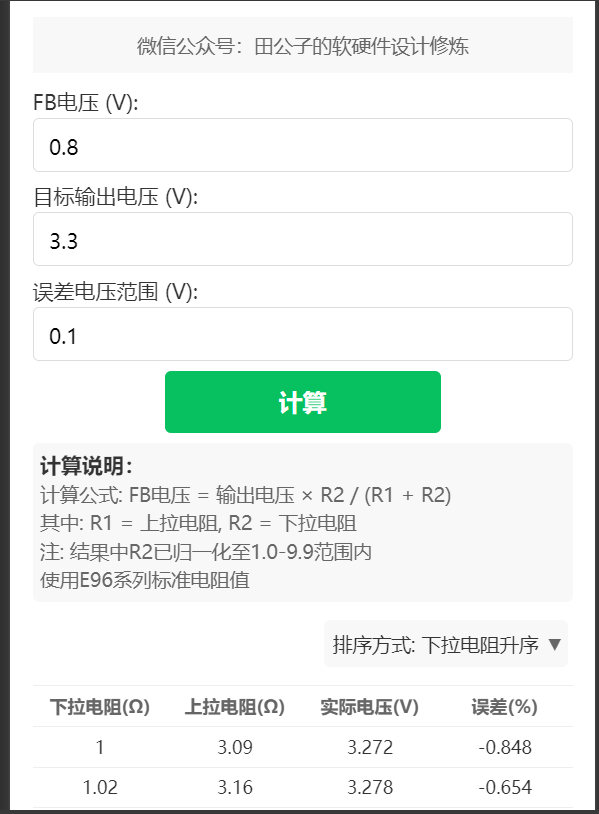

1.根据需要输入FB电压、目标输出电压、误差电压，点击计算按钮即可获得满足上述条件的符合E96规则的电阻序列。

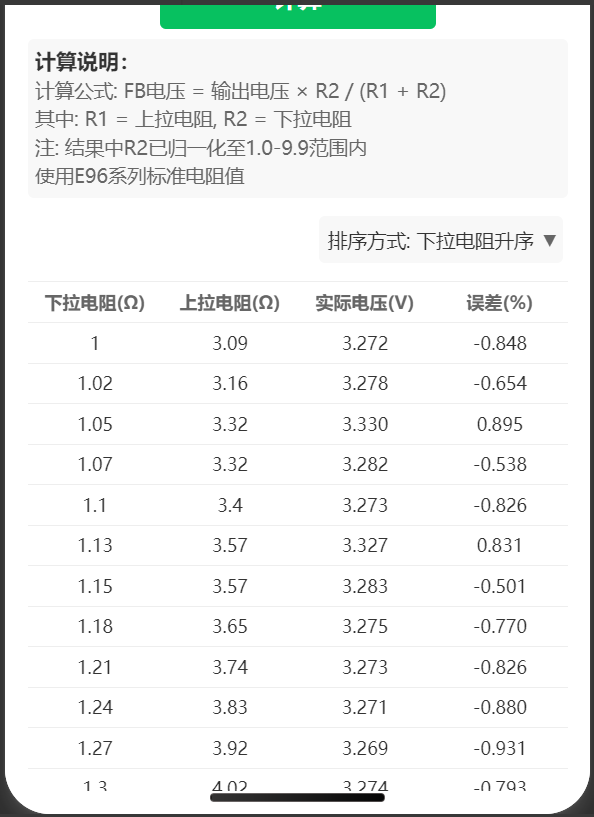

输出结果如下：

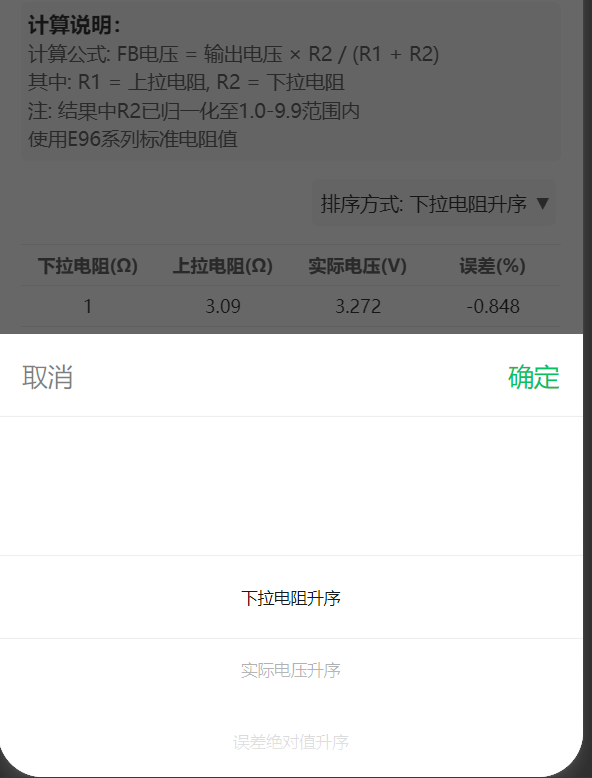

2.用户可以根据实际需要自行选择输出结果的排序方法
输出结果目前支持3种排序方式，下列电阻升序、输出电压升序、误差绝对值升序。

实际使用的小建议

输出结果是归一化的，即1.0-9.9的，单位是欧姆；

用户可以根据需要乘以对应的电阻增益

比如：3.3V输出电压、0.8V FB电压时，计算出的某个结果在上述截图中是1Ω和3.09Ω，输出电压3.3V加在这两个电阻上明显功耗太大，那我们就可以对应的X10K，选择10K，30.9K，或者X100K后选择100K和309K。
同时

根据应用场景，合理使用排序方式

比如LDO应用中更看重误差时，选择误差绝对值排序，但是此时可能有+0.09%和-0.09%，这时可能会再综合考虑功耗，可能会需要选择+0.09%，因为这时LDO的压差更小。
当然，还可能考虑货期，电阻本身的精度等等，这就看大家的灵活使用了。

如何搜索到这个小程序

微信搜索Hardware-tools。

小结

硬件计算工具的初版只有这个FB分压电阻计算的功能，后续我会逐渐增加其他功能，继续为大家的硬件和电路开发工作提效，大家也可以在评论区留言自己想要的功能和建议。
