一、芯片核心定位

---

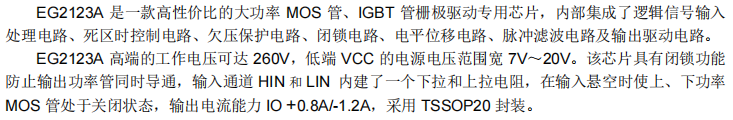

EG2123A是一款高压大电流三相独立半桥栅极驱动芯片，集成自举悬浮电源和多重保护功能，专用于驱动N沟道功率MOS管和IGBT管，为三相电机驱动和大功率电源转换提供完整的驱动解决方案。

---

二、关键电气参数详解

---

电源电压特性：

• VCC工作电压范围：7V至20V
  芯片供电电压范围，推荐典型值12V，适应多种MOS管栅极驱动需求。
• VCC开启电压：6.0V至7.2V
  当VCC电压超过此阈值时，芯片开始正常工作。
• VCC关断电压：5.6V至6.8V
  当VCC电压低于此值时，芯片进入欠压保护状态。



高压耐受能力：

• 高端悬浮电源耐压：
  260V 支持高压侧MOS管驱动，适应工业级高压应用场景。
• VS负压耐受：-6V
  增强系统抗干扰能力，提高可靠性。

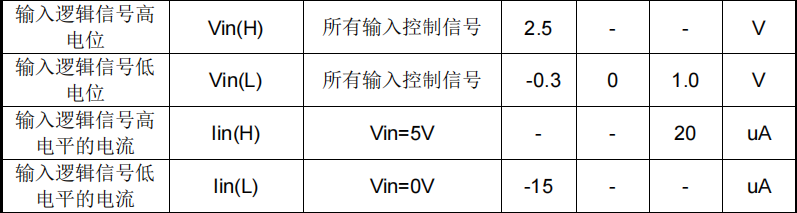

输入逻辑特性：

• HIN高电平阈值：>2.5V
  高端输入信号识别阈值，兼容3.3V和5V逻辑系统。
• LIN低电平阈值：<1.0V
  低端输入信号识别阈值，提供良好的噪声容限。
• 输入偏置电流：<40μA
  对前级MCU的负载要求极低，可直接驱动。

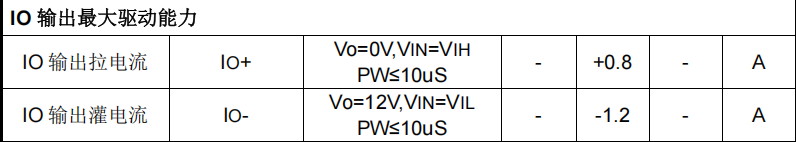

输出驱动能力：

• 拉电流能力：0.8A典型值
  输出高电平时的驱动能力，影响MOS管开启速度。
• 灌电流能力：1.2A典型值
  输出低电平时的吸收能力，决定MOS管关断速度。

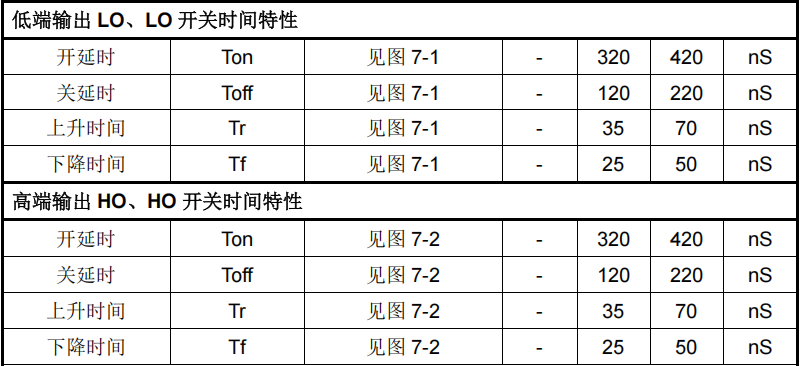

开关时间特性：

• 开通延时：320ns典型值
  从输入信号跳变到输出开始响应的时间延迟。
• 关断延时：120ns典型值
  从输入信号跳变到输出开始关断的时间延迟。
• 上升时间：35ns典型值
  输出从低到高的跳变时间，影响开关损耗。
• 下降时间：25ns典型值
  输出从高到低的跳变时间，影响开关损耗。


死区时间特性：

• 死区时间：100ns至300ns
  智能插入的死区时间，有效防止同桥臂上下管直通。


---

三、芯片架构与工作原理

---

三相独立半桥架构：

• EG2123A集成三组完全独立的半桥驱动通道，每组包含高端（HO）和低端（LO）输出，可同时驱动三相桥式电路中的六个功率管。

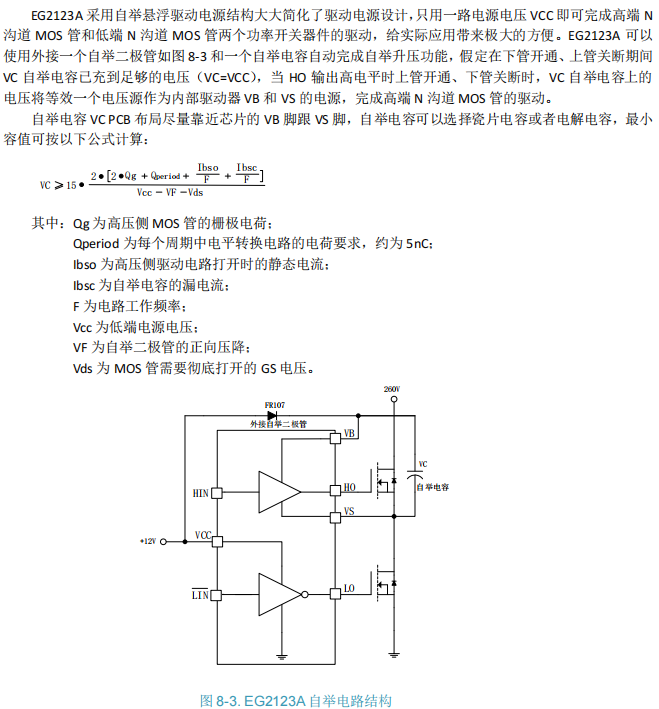

自举悬浮电源设计：

• 采用独特的自举电路架构，仅需单路VCC电源即可驱动所有高侧和低侧MOS管。当低侧MOS管导通时，VCC通过自举二极管为自举电容充电；当高侧MOS管需要导通时，自举电容作为临时电源为高侧驱动电路供电。


智能保护机制：

• 双重欠压保护：VCC和VB均具备独立的欠压监测
• 闭锁保护功能：彻底杜绝上下管同时导通
• 脉冲滤波电路：抑制输入信号中的噪声干扰

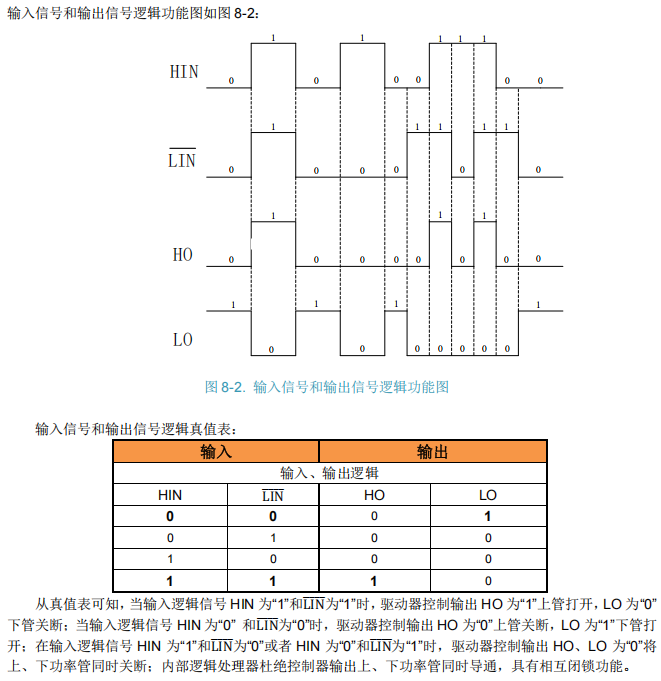

逻辑控制特性：

• HIN高电平有效控制HO输出，LIN低电平有效控制LO输出，内置智能互锁逻辑确保系统安全。


---

四、应用设计要点

---

自举电路设计：

• 自举二极管应选择快恢复二极管，反向恢复时间需小于100ns。自举电容容值根据工作频率和MOS管栅极电荷计算，推荐使用低ESR的陶瓷电容。

PCB布局规范：

• VCC去耦电容必须紧靠芯片引脚放置
• 自举电容和二极管应靠近对应的VB和VS引脚
• 功率地和信号地应单点连接，减少地环路干扰
• 驱动输出走线应短而宽，减少寄生电感和电阻

栅极电阻选择：

• 根据MOS管栅极电荷和所需开关速度选择合适栅极电阻，通常取值1Ω至20Ω。较小电阻值可提高开关速度但增加EMI，较大电阻值降低开关损耗但增加开关时间。

热管理设计：

• 芯片功耗计算需考虑静态电流和动态开关损耗
• PCB应提供足够的铜箔面积用于散热
• 对于大功率应用，建议使用散热过孔

---

五、典型应用场景

---

三相无刷电机驱动器：

• 在BLDC和PMSM电机控制中提供完整的三相驱动，支持FOC和六步换向算法，快速的开关特性确保电机运行效率。

工业变频器：

• 驱动变频器中的三相功率模块，耐受工业环境中的电压波动和噪声干扰。

大功率电源系统：

• 在三相PFC、三相逆变器等电源拓扑中驱动功率开关管，支持高频开关操作。

伺服驱动器：

• 为精密伺服系统提供稳定的功率驱动，完善的保护功能提高系统可靠性。

新能源应用：

• 在光伏逆变器、储能变流器等新能源设备中驱动功率模块。

---

六、调试与故障处理

---

常见问题分析：

• 输出波形振铃：
  检查PCB布局，缩短驱动回路长度，在栅极串联适当电阻或增加铁氧体磁珠。
• 自举电路异常：
  验证自举二极管选型，检查自举电容容值和耐压，监测VB电压波形。
• 芯片发热严重：
  确认开关频率是否过高，检查负载电容是否过大，优化散热设计。
• 保护功能误触发：
  检查电源质量，确保VCC和VB电压稳定，验证欠压保护阈值。
• 驱动能力不足：
  对于特大功率MOS管，可外接推挽电路增强驱动能力。

---

七、设计验证要点

---

• 开关性能测试：
  使用示波器观测各通道输入输出波形，验证开关时序和死区时间。
• 负载能力验证：
  在不同容性负载条件下测试驱动波形质量，确保在实际应用中的可靠性。
• 自举电路验证：
  监测自举电容电压在不同占空比下的保持能力，验证自举电路设计的合理性。
• 保护功能测试：
  验证欠压保护、闭锁保护等安全机制的响应特性。
• EMI测试：
  检测开关过程中的电磁干扰，优化栅极电阻和布局降低EMI。
• 温度测试：
  在全功率工作条件下监测芯片温度，验证散热设计的合理性。

---

八、总结

---

EG2123A通过其三路独立半桥驱动架构、高压自举电源设计和完善的多重保护功能，为三相功率系统提供了安全高效的驱动解决方案。其260V的高压耐受能力适应工业级应用需求，强大的输出驱动能力支持快速开关操作，智能的闭锁保护确保系统绝对安全。在实际设计中，合理的自举电路配置、优化的PCB布局和恰当的保护参数设置是充分发挥芯片性能的关键。

文档出处
本文基于屹晶微电子EG2123A芯片数据手册V1.1版本整理编写，结合三相桥式驱动设计实践经验和应用注意事项。具体设计请以官方最新数据手册为准，建议在实际应用中充分测试验证。
