在 TWS 蓝牙耳机充电仓等便携式锂电池应用中，需要一款集成充电、升压放电、电量指示、霍尔开关控制、NTC 保护等功能的高集成电源管理芯片。LY6298 是一款专为蓝牙充电仓设计的全集成电源管理芯片，内部集成了锂电池充电管理（最大 0.9A）、同步升压转换器（1A 输出，效率 93%）、电池电量管理（支持 1/2/3/4 灯指示）、霍尔直接驱动控制、NTC 温度保护、轻载自动关机/常输出模式选择等，采用 QFN16(3mm×3mm) 封装，待机电流低至 4μA。本解析将基于完整数据手册，系统阐述 LY6298 的核心特性、参数设置及工程化设计要点。

---

一、芯片核心定位

---

LY6298 是一款面向 TWS 充电仓及便携式锂电池应用的高集成电源管理芯片，其核心价值在于：

• 集成充电与升压：线性充电最大 0.9A（可调），同步升压输出 5.1V/1A，效率高达 93%；
• 支持霍尔直接驱动：EN 脚可直接接霍尔开关，实现开盖耳机自动回连、合盖自动充电，无需外加 MOS 管；
• 多种待机模式：可设为自动关机模式（轻载 7mA 延时 8S 关机，待机 4μA）或 5.1V 常输出模式（待机 45μA）；
• 可调充电电流：通过 ISETA/ISETB 引脚组合或外接电阻，设置 0.2A/0.3A/0.4A/0.9A 或连续可调；
• 智能电量指示：支持 1/2/3/4 灯模式，通过 FUN 引脚选择；充电跑马灯，放电逐级灭灯；
• 完整保护功能：过压、过流、短路、欠压、过温（智能温度控制）、NTC 电池温度保护；
• 封装小巧：QFN16 3×3mm，适合紧凑的充电仓 PCB。


---

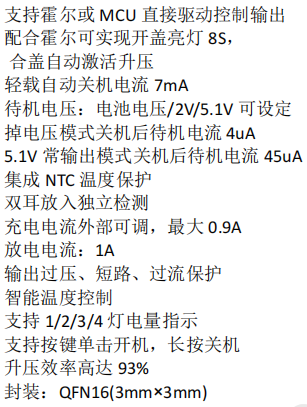

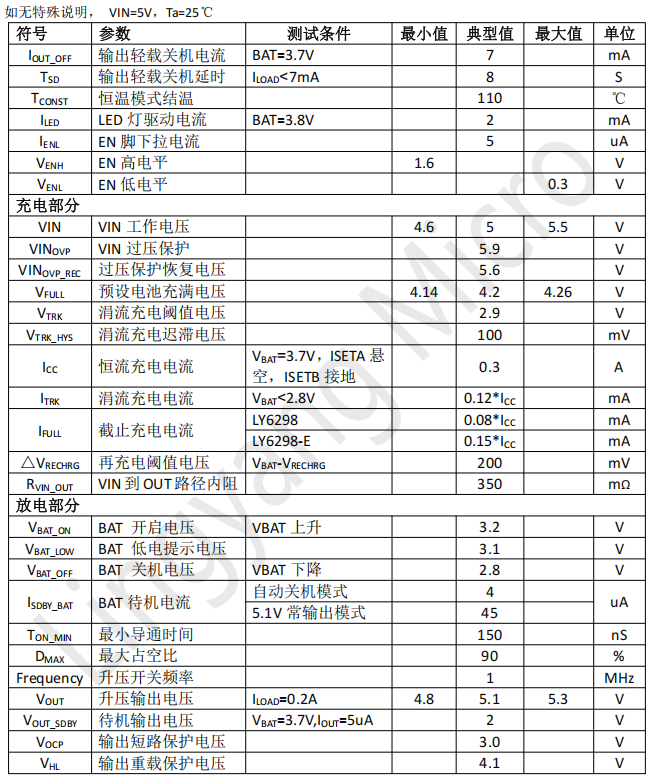

二、关键电气参数详解

---

充电部分

• VIN 工作电压：4.6V 至 5.5V（极限 7V），过压保护 5.9V。
• 浮充电压 VFULL：4.2V（可定制 4.3V/4.35V）。
• 恒流充电电流 ICC：可通过 ISETA/ISETB 选择 0.2A/0.3A/0.4A/0.9A，或外接电阻连续调节（公式见后）。
• 涓流充电阈值 VTRK：2.9V，低于此值以 0.12×ICC 预充。
• 再充电阈值：电池电压低于 4.0V（即浮充电压 -200mV）时重新启动充电。
• 充电温度限制：结温 110℃ 时开始降电流，140℃ 时降为 0。
• VIN 到 OUT 路径内阻：350mΩ（边充边放时给耳机供电）。

放电部分（升压）

• 升压输出电压 VOUT：5.1V（负载 0.2A 时）。
• 最大输出电流：1A。
• 升压开关频率：1MHz。
• 效率：最高 93%。
• 待机输出电压：可设为电池电压（通过上拉电阻）、固定 2V 或 5.1V 常输出。
• 轻载关机电流：7mA，持续 8 秒后自动关机。
• 电池开启电压 VBAT_ON：3.2V（上升沿）。
• 电池低电提示电压 VBAT_LOW：3.1V。
• 电池关机电压 VBAT_OFF：2.8V（下降沿）。
• 待机电流：自动关机模式 4μA；5.1V 常输出模式 45μA。

控制与保护

• EN 脚：高电平（>1.6V）关闭输出，低电平（<0.3V）开启输出；内部下拉 5μA。
• NTC 保护：充电时 0℃~45℃ 正常，放电时 -10℃~60℃ 正常；可通过外接电阻调节阈值。
• 输出短路保护电压：3.0V（触发锁定）。
• 输出重载保护电压：4.1V（触发锁定）。
• 过温保护：110℃ 开始降电流，140℃ 关断，迟滞恢复。


---

三、芯片架构与工作原理

---

内部逻辑

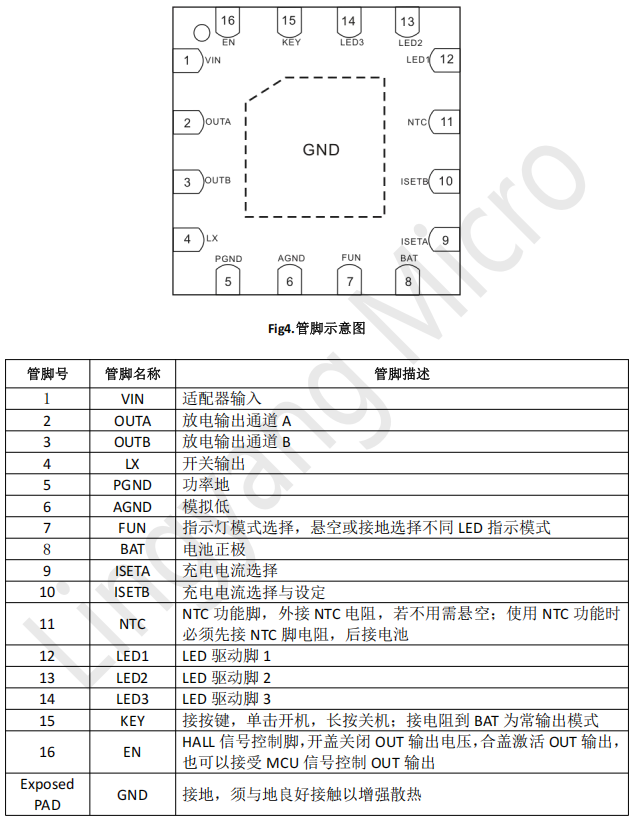

• LY6298 内部包含：线性充电器、同步升压变换器、电池电量检测与 LED 驱动、EN 逻辑控制、NTC 比较器、轻载检测、保护逻辑等。主要引脚：VIN（输入）、BAT（电池）、OUTA/OUTB（两路放电输出，可并联）、LX（开关节点）、KEY（按键）、EN（霍尔/MCU 控制）、ISETA/ISETB（充电电流设定）、NTC（温度检测）、LED1~LED4（指示灯）、FUN（灯模式选择）。


充电管理

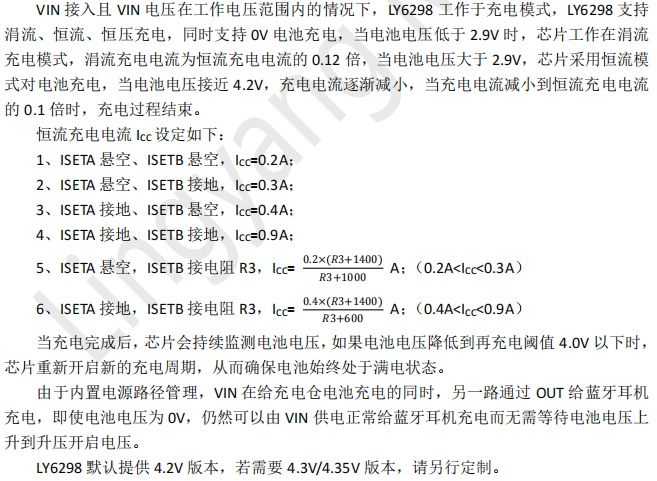

• 充电过程：涓流（<2.9V）→ 恒流（2.9V~4.2V）→ 恒压（4.2V，电流渐降）→ 截止（电流降至 0.08×ICC 或 0.15×ICC 视型号）。充满后监测电池电压，低于 4.0V 则再充电。
• 恒流充电电流设置：
  ISETA 悬空、ISETB 悬空 → ICC = 0.2A
  ISETA 悬空、ISETB 接地 → ICC = 0.3A
  ISETA 接地、ISETB 悬空 → ICC = 0.4A
  ISETA 接地、ISETB 接地 → ICC = 0.9A
  ISETA 悬空，ISETB 接电阻 R3（单位 kΩ）：
  ICC = 0.2 × (R3 + 1400) / (R3 + 1000) （A），范围 0.2A~0.3A
  ISETA 接地，ISETB 接电阻 R3：
  ICC = 0.4 × (R3 + 1400) / (R3 + 600) （A），范围 0.4A~0.9A


升压与待机模式

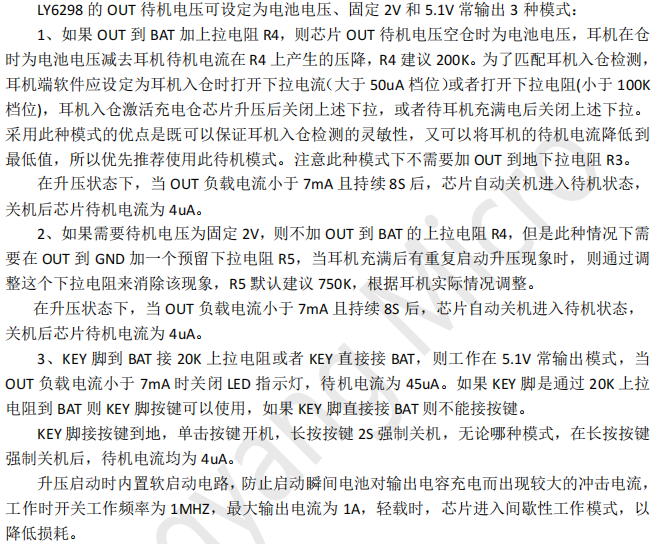

• 芯片有三种 OUT 待机电压模式：
  自动关机模式（待机电压为电池电压）：在 OUT 与 BAT 之间加上拉电阻 R4（建议 200kΩ）。此时不接负载时 OUT 电压等于电池电压（约 3.7V）。当耳机放入（耳机内部下拉电阻或电流）使 OUT 拉低，芯片检测到负载电流 >7mA 则启动升压至 5.1V。当负载电流 <7mA 持续 8 秒后，自动关机，待机电流 4μA。此模式最省电，推荐使用。
  固定 2V 待机模式：不加 R4，而是在 OUT 与 GND 之间预留下拉电阻 R5（默认 750kΩ）。待机时 OUT 电压为 2V。轻载后同样自动关机，待机 4μA。
  5.1V 常输出模式：在 KEY 脚与 BAT 之间接 20kΩ 上拉电阻（或 KEY 直接接 BAT），则升压始终工作输出 5.1V，轻载时仅关闭 LED，待机电流 45μA。此模式下 KEY 仍可按键开关机（长按强制关机）。


EN 脚控制（霍尔或 MCU）

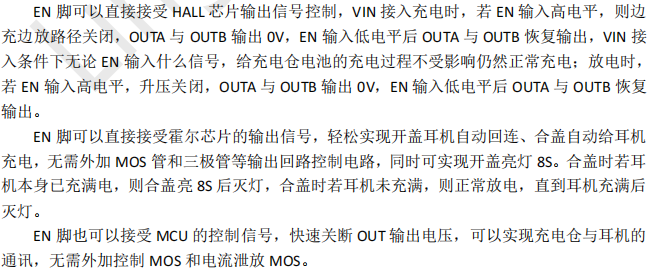

• EN 脚可直接接霍尔开关输出（开盖输出高电平，合盖输出低电平）。当 EN = 高（>1.6V）时，强制关闭 OUTA/OUTB 输出（无论 VIN 是否接入，但充电不受影响）；当 EN = 低（<0.3V）时，恢复正常输出。利用此特性可实现：开盖（EN 高）→ 输出关闭，耳机回连；合盖（EN 低）→ 输出开启，耳机充电。同时，开盖瞬间会触发指示灯亮 8 秒（通过 EN 下降沿触发），实现开盖亮灯效果。若使用 MCU 控制，可直接输出高低电平。


电量指示（LED 模式）

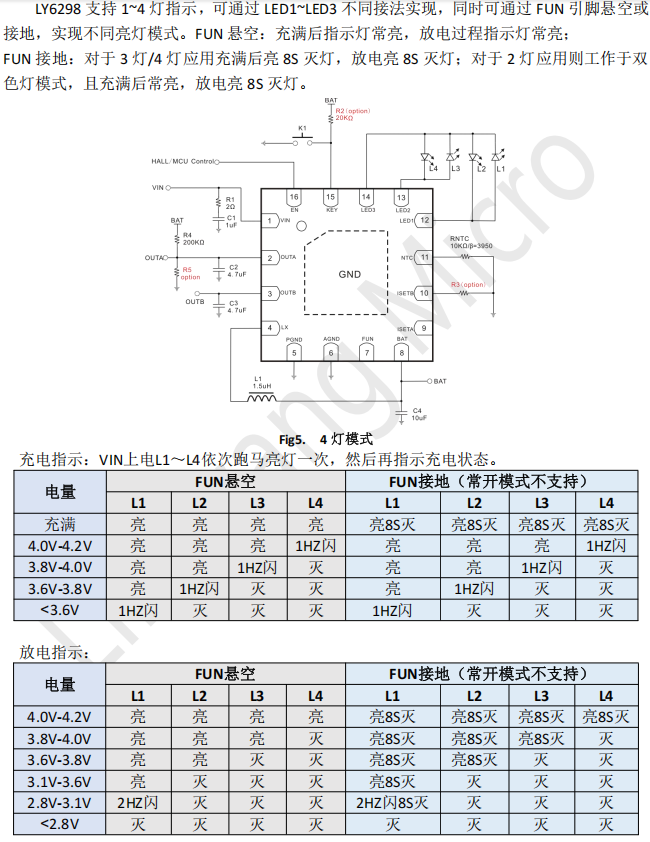

• FUN 引脚悬空或接地可选择不同灯模式和指示逻辑（手册提供了 4 灯、3 灯、2 灯、1 灯等多种配置）。典型 4 灯模式下：
  充电：VIN 上电后 L1~L4 依次跑马亮一次，然后根据电量显示：< 3.6V 时 L1 闪烁，3.6-3.8V L1 亮 L2 闪烁，3.8-4.0V L1/L2 亮 L3 闪烁，4.0-4.2V L1~L3 亮 L4 闪烁，充满全亮。
  放电：根据电池电压显示对应颗数常亮，低于 3.1V 时最后一颗 2Hz 闪烁，低于 2.8V 全灭。
• 具体模式需参考手册图 5~9，因种类较多，设计时应按实际需求选择 FUN 连接方式。

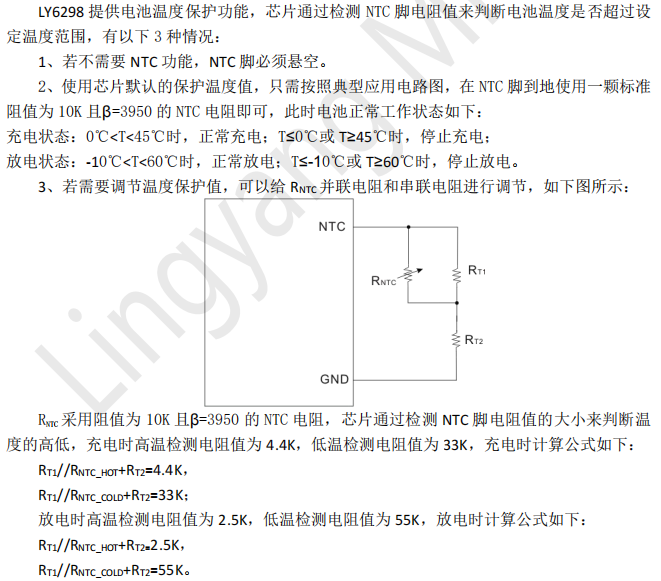

NTC 温度保护

• 使用标准 10kΩ B=3950 的 NTC 电阻接在 NTC 脚与地之间。芯片内部检测 NTC 电阻值：
  充电：正常范围对应电阻 4.4kΩ ~ 33kΩ（即 0℃~45℃），超出则停止充电。
  放电：正常范围对应电阻 2.5kΩ ~ 55kΩ（即 -10℃~60℃），超出则停止放电。

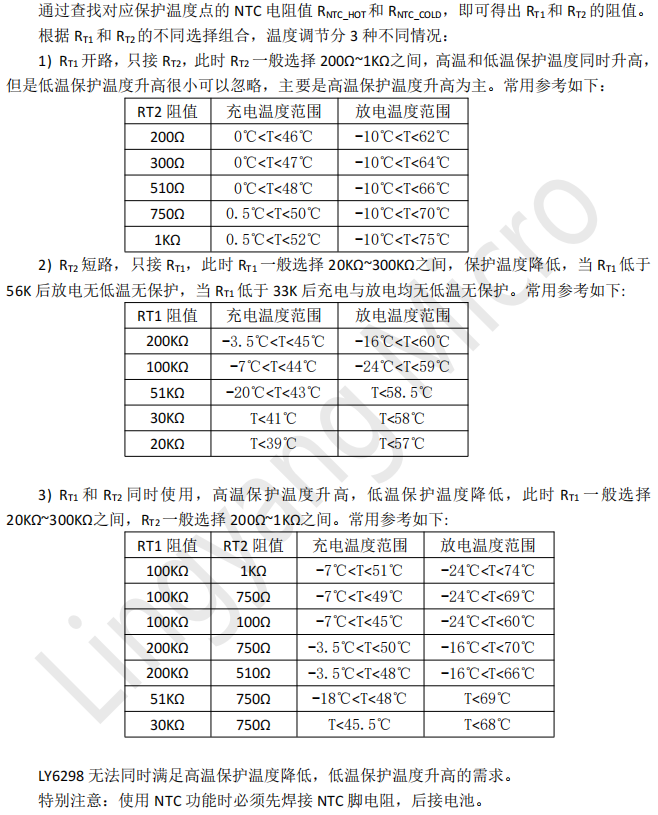

• 可通过外部电阻 RT1（并联）和 RT2（串联）调节保护阈值，公式见手册。若不使用 NTC，则 NTC 引脚必须悬空。

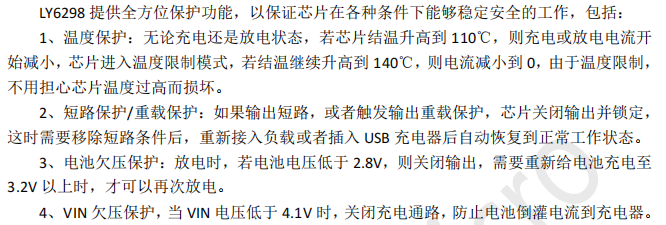

保护功能

• 输出短路/重载保护：输出电压低于 3.0V 或高于 4.1V 时，关闭输出并锁定，需重新接入负载或插拔 USB 恢复。

• 电池欠压保护：放电时 BAT<2.8V 关闭输出，需充电至 >3.2V 才能重新放电。

• VIN 欠压：VIN<4.1V 关闭充电通路，防止倒灌。

• 智能温度控制：升压或充电时结温 >110℃ 开始降电流，>140℃ 关闭。


---

四、应用设计要点

---

充电电流设置

• 根据电池容量选择充电电流，一般为 0.5C。例如 400mAh 电池选 0.2A；600mAh 选 0.3A；800mAh 选 0.4A；1800mAh 选 0.9A。使用固定组合最简单；如需精确值，按公式计算外接电阻。

待机模式选择

• 优先推荐自动关机模式（OUT 上拉电阻至 BAT，R4=200kΩ）。此时需确保耳机入仓时能主动拉低 OUT（耳机内部下拉电流 >50μA 或下拉电阻 <100kΩ），以激活升压。

• 若耳机不支持下拉，可使用固定 2V 模式（预留下拉电阻 R5，默认 750kΩ），但可能因耳机待机电流差异导致重复启动，需调整 R5。

• 5.1V 常输出模式功耗较高，仅适用于无需超低待机的场景。

EN 脚与霍尔连接

• 霍尔元件输出：开盖输出高电平（通常为电池电压），合盖输出低电平（0V）。直接连接 EN 脚即可。注意霍尔输出需能驱动 EN 脚的下拉电流（5μA），一般无问题。若使用 MCU，MCU 的 GPIO 开漏或推挽均可。

NTC 使用

• 若需要电池温度保护，按照典型电路接 10kΩ B=3950 NTC 电阻，注意 NTC 要紧贴电池。

• 若不需要，NTC 脚悬空（不能接地）。

• 使用 NTC 功能时，必须先焊接 NTC 脚电阻，后接电池，否则可能误触发。

外围元件

• 电感：升压电感建议 2.2μH~4.7μH，饱和电流 >1.5A。

• 输入电容：VIN 对地 10μF 陶瓷电容，靠近芯片。

• 输出电容：OUT 对地 22μF 陶瓷电容，靠近芯片。

• BAT 电容：10μF 陶瓷电容，靠近 BAT 脚。

• KEY 按键：接 KEY 与 GND 之间，内部上拉。长按 2S 强制关机。

• R4（OUT 上拉）：自动关机模式用 200kΩ。

• R5（OUT 下拉）：固定 2V 模式预置 750kΩ，根据实际调整。

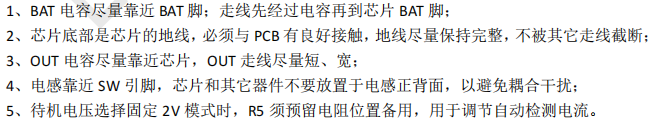

PCB 布局建议

• 芯片底部裸露焊盘必须良好接地，并作为散热。

• BAT 电容紧靠 BAT 脚，走线先经电容再到芯片。

• 电感靠近 LX 脚，电感下方避免走线和放置元件。

• OUT 电容靠近 OUT 脚，走线短粗。

• 预留 R5 位置（固定 2V 模式时使用）。

• 霍尔信号线远离功率电感。


---

五、典型应用场景

---

TWS 蓝牙耳机充电仓

• 单芯片实现充电仓所有功能：为内置电池充电、升压给耳机充电、霍尔控制开盖回连/合盖充电、电量指示灯、NTC 保护等。

便携式锂电池设备（需 5V 输出）

• 如电子烟、便携音箱、手持风扇等，需要 5V 升压和充电管理。

备用电源盒

• 小容量移动电源，带自动负载识别和关机。

---

六、调试与故障处理

---

升压不启动或耳机不充电

• 检查电池电压是否 >3.2V（开启电压），若低于 2.8V 需先充电。
• 检查 EN 脚电平：合盖时应为低电平（<0.3V），若为高则输出关闭。测量霍尔输出是否正确。
• 检查待机模式：自动关机模式下，OUT 与 BAT 之间是否接了上拉电阻 R4（200kΩ），且耳机放入能拉低 OUT（测量 OUT 电压是否从电池电压降到 0V 左右）。若耳机不能拉低，可改用固定 2V 模式并调整 R5。

指示灯异常

• 检查 FUN 引脚连接方式（悬空或接地），不同模式指示逻辑不同。
• 充电时指示灯不跑马或常亮，检查 VIN 电压和电池连接。

开盖不亮灯或亮灯时间不对

• 开盖亮灯 8 秒由 EN 下降沿触发（合盖瞬间）。检查霍尔输出是否在开盖时从低变高，合盖时从高变低。若霍尔逻辑相反，需加反相器或换霍尔。

充电电流不对

• 检查 ISETA/ISETB 引脚配置是否正确。若外接电阻，检查电阻值及焊接。

输出过流或短路后不恢复

• 需移除过流条件，然后重新插入 USB 充电器或重新接入负载（拔插耳机）。

NTC 保护误触发

• 若未使用 NTC，NTC 脚必须悬空，不能接地。若使用，检查 NTC 电阻是否 10kΩ B=3950，且焊接正确。可通过测量 NTC 脚电压判断（室温下约 0.5V~1.2V）。

升压效率低

• 检查电感值是否合适（2.2μH~4.7μH），电感 DCR 要小。输出电容容量足够。

---

七、设计验证要点

---

充电电流验证：

• 在电池电压 3.7V 时测量充电电流，应与设定值偏差 <±10%。

充满电压验证：

• 充电结束测量 BAT 电压，应为 4.2V±1%。

再充电验证：

• 充满后保持 VIN，给电池放电至 3.9V 以下，应自动重启充电。

升压输出电压验证：

• 空载时 OUT 电压应根据模式为电池电压、2V 或 5.1V；带载 0.5A 时应稳定在 5.1V。

轻载关机验证：

• 输出带 10mA 负载，8 秒后应自动关机（OUT 电压降至待机值），待机电流 <10μA。

EN 控制验证：

• EN 接高电平（3.3V），OUT 应关闭（0V）；EN 接低电平，OUT 恢复。

开盖亮灯验证：

• 合盖状态下（EN 低），将 EN 拉高再拉低，LED 应亮 8 秒后熄灭。

NTC 保护验证：

• 用热风枪加热 NTC，达到 45℃ 时应停止充电；冷却后恢复。

过放保护验证：

• 放电时降低电池电压至 2.8V 以下，升压关闭；充电至 3.2V 以上，重新放电。

---

八、总结

---

LY6298 是一款专为 TWS 充电仓设计的高集成电源管理芯片，以 可调充电电流（0.2-0.9A）、1A 同步升压、霍尔直接驱动、多种待机模式、灵活的 LED 电量指示和 NTC 保护 为核心优势。与通用充电+升压分立方案相比，它大幅减少了外围器件（无需霍尔控制 MOS、无需专用电量 IC、无需运放检测电流），同时实现了 4μA 超低待机功耗和开盖回连等高级功能。QFN16 小封装适合小型化设计。

成功应用 LY6298 的关键在于：正确选择待机模式（优先自动关机模式并确保耳机能拉低 OUT）、设置合适的充电电流、配置 FUN 引脚以获得所需灯显逻辑、以及根据是否需要温度保护处理 NTC 引脚。

对于追求 高集成、低功耗、智能控制 的 TWS 充电仓及便携式锂电池设备，LY6298 是一个经过市场验证的成熟方案。

文档出处
本文基于 LYMICRO LY6298 芯片数据手册 Rev2.7 版本整理编写。具体设计、参数计算及元件选型请务必以官方最新数据手册为准，并特别关注充电电流设置公式、待机模式选择、EN 脚控制逻辑、NTC 使用条件以及 LED 模式配置。
