系统结构分析模型（核心是数据字典）

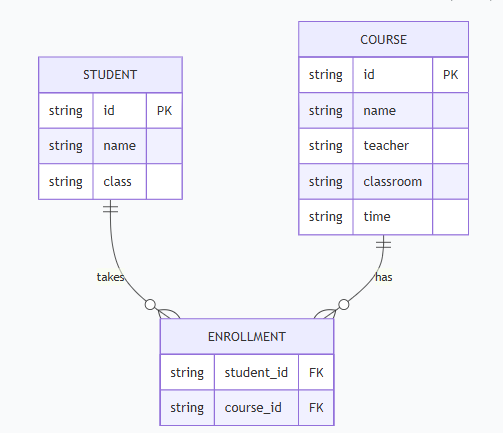

数据模型：实体联系图（er）：实体、属性、联系

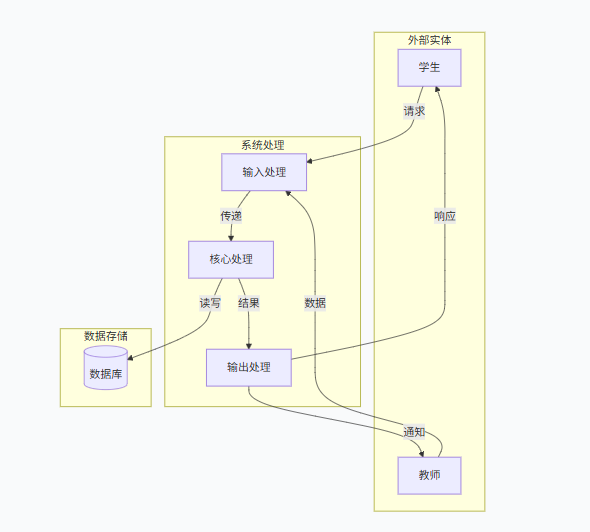

功能模型：数据流图（dfd）：外部实体、加工、数据流、数据存储。任何一个处理至少有一个输入和一个输出。任何一个数据流两端都必须有相应的处理。数据存储可以只有流入或流出或同时。

行为模型：状态转换图（std）：状态、转换、事件、动作

UML图

UML 三大构成要素是事物（Things）、关系（Relationships）、图（Diagrams）

事物(UML 的 “基本原子”)是 UML 中代表模型中最核心的概念实体，是对系统中可抽象元素的可视化表示

关系( 事物之间的 “粘合剂”)用于连接 UML 模型中的事物，描述事物间的关联方式，是模型的 “骨架”

图(事物和关系的 “可视化组合”)是将事物和关系按特定视角组织的可视化视图

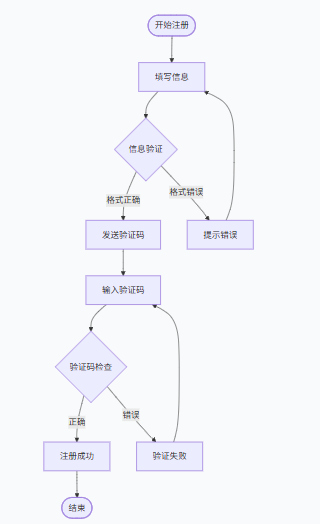

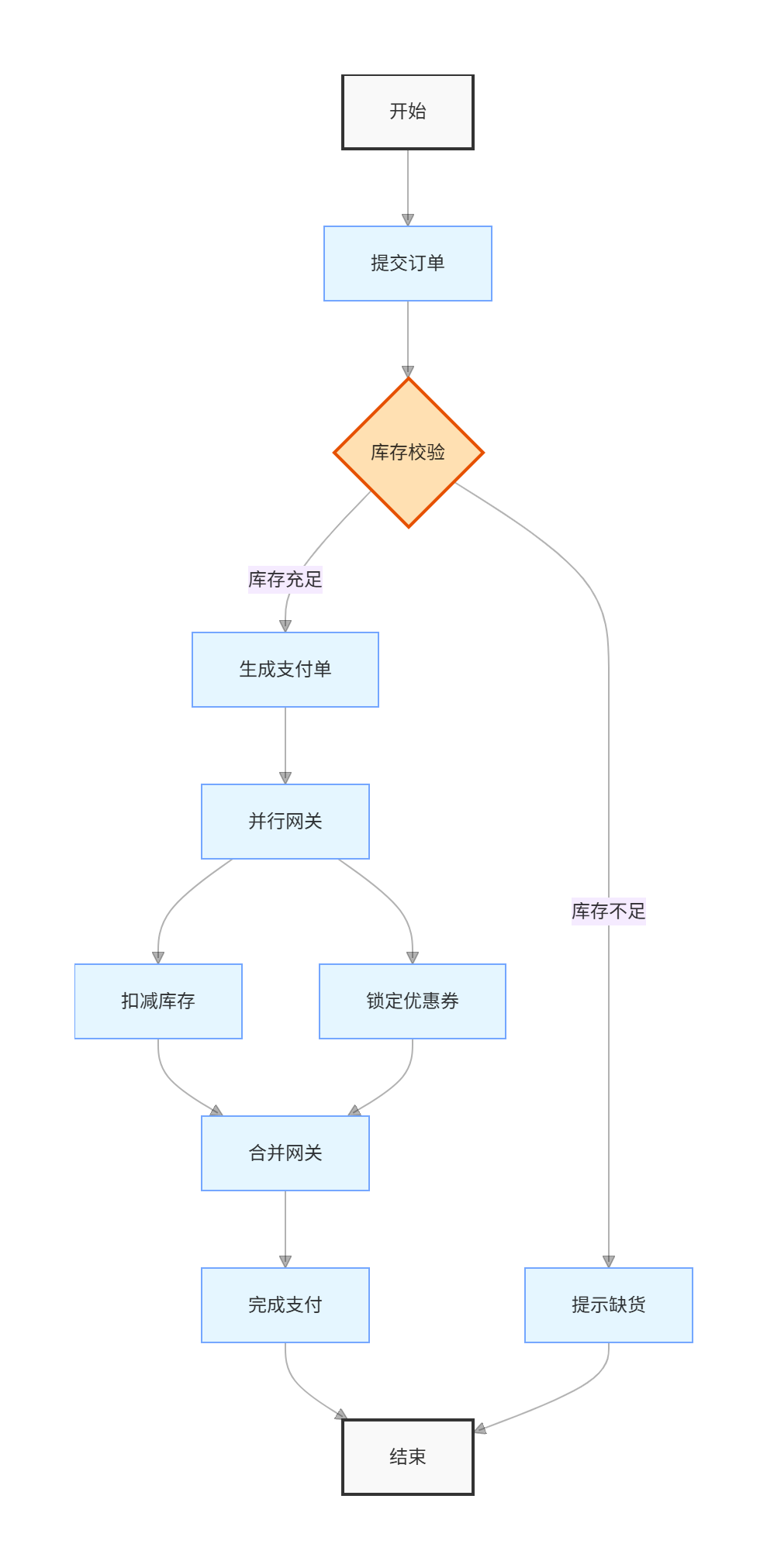

活动图：流程的控制流、数据流，支持分支、并发、泳道划分

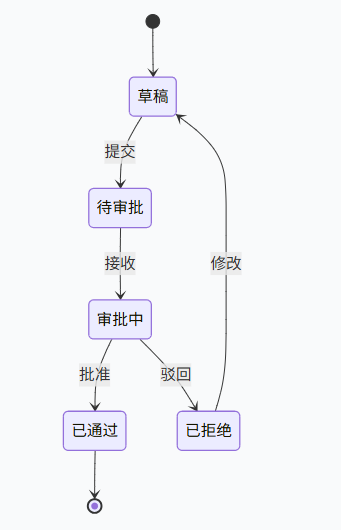

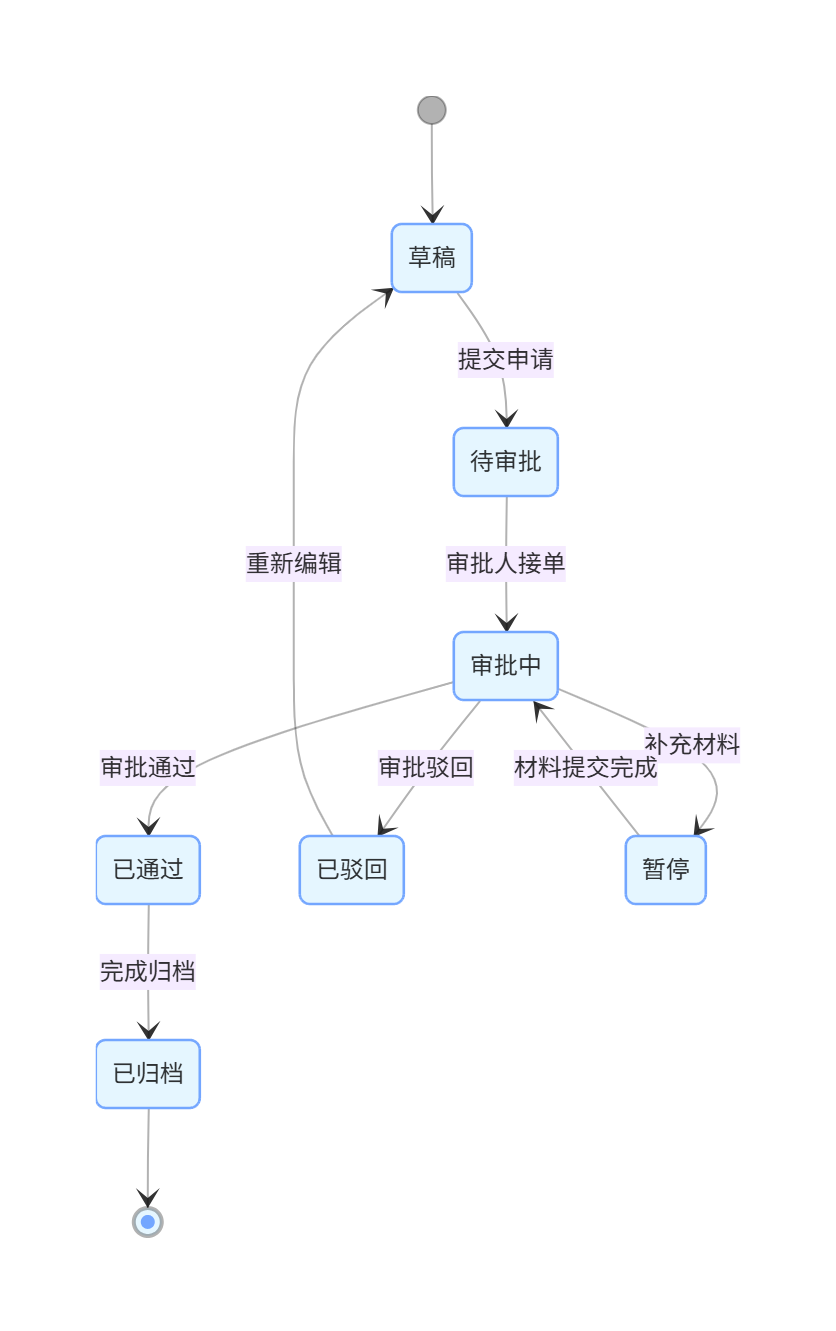

状态图：单个对象的状态变迁

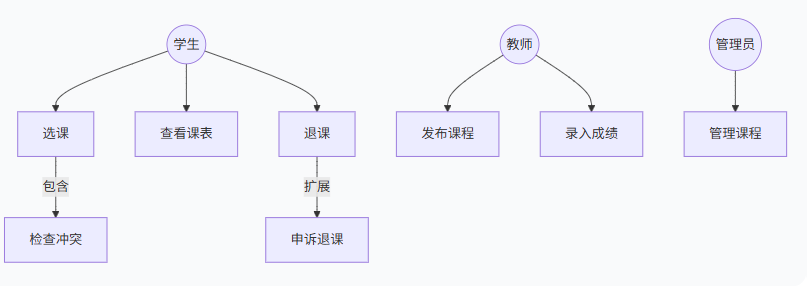

用例图：参与者与系统的交互关系。参与者的核心特征是位于系统外部，可以是人、硬件、外部系统、时间等。一个用例可以对应多个参与者，一个参与者也可以对应多个用例。

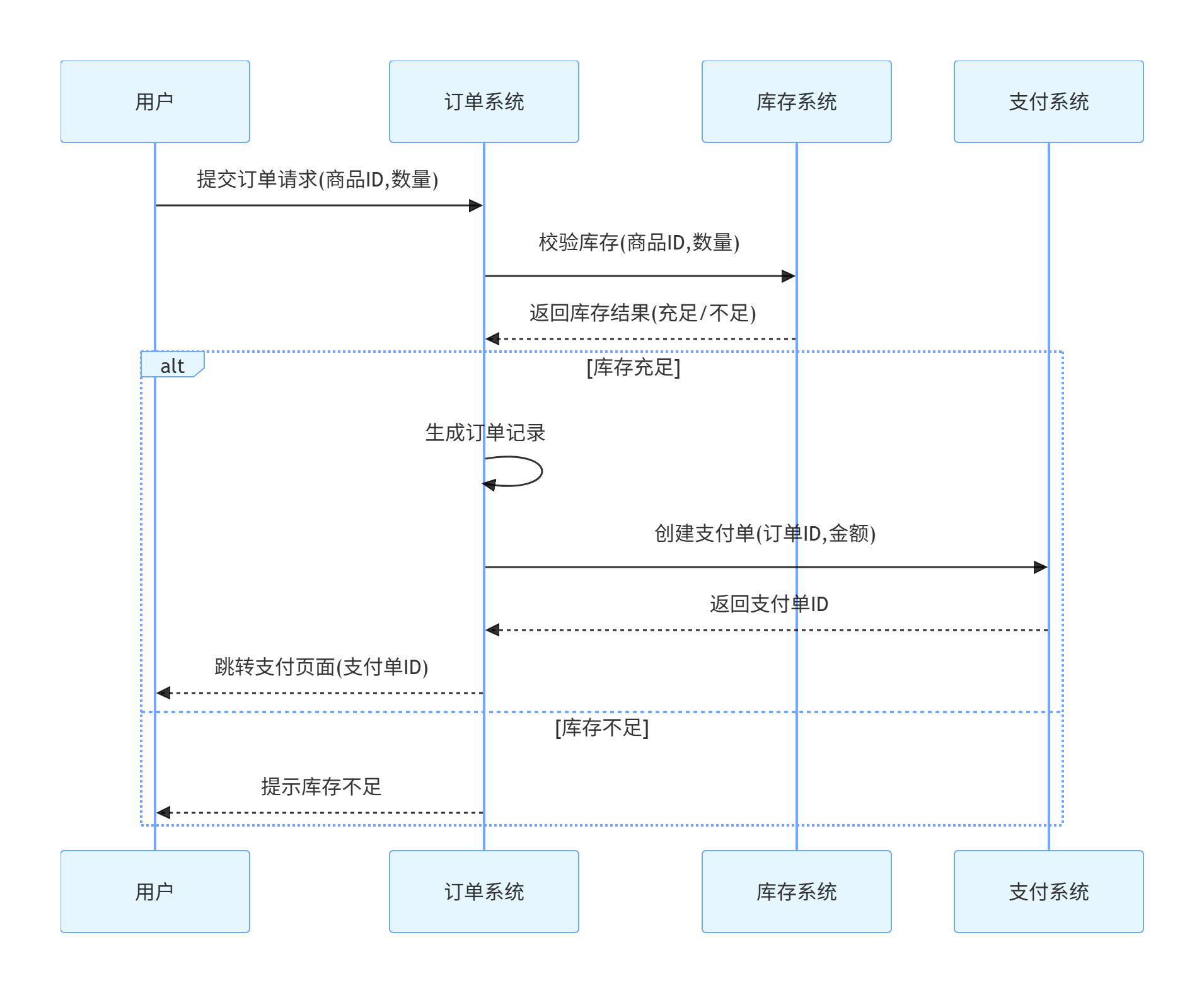

时序图（序列图）：时间顺序展示对象间的交互消息，描述系统的动态行为

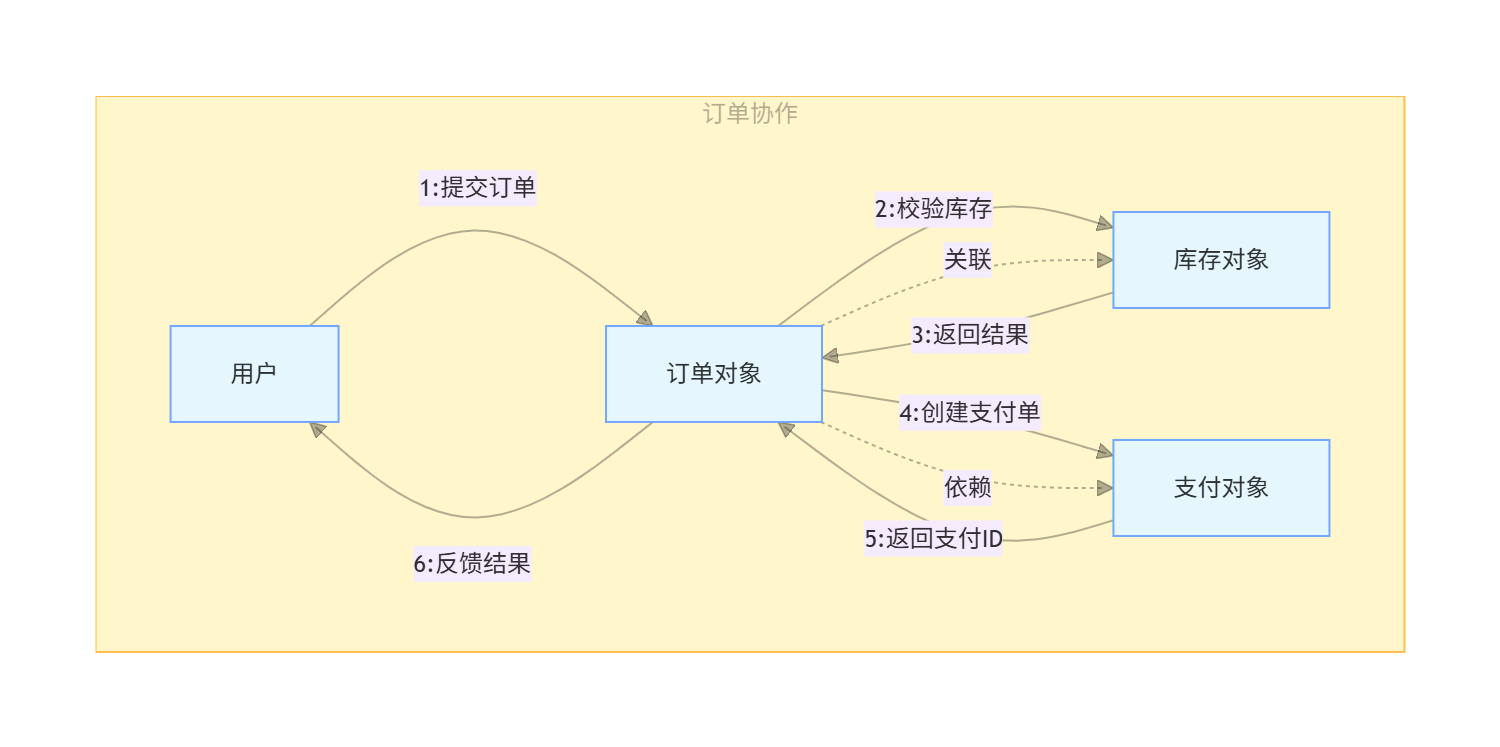

通信图：对象间的结构链接和交互消息

交互概览图：高层交互流程

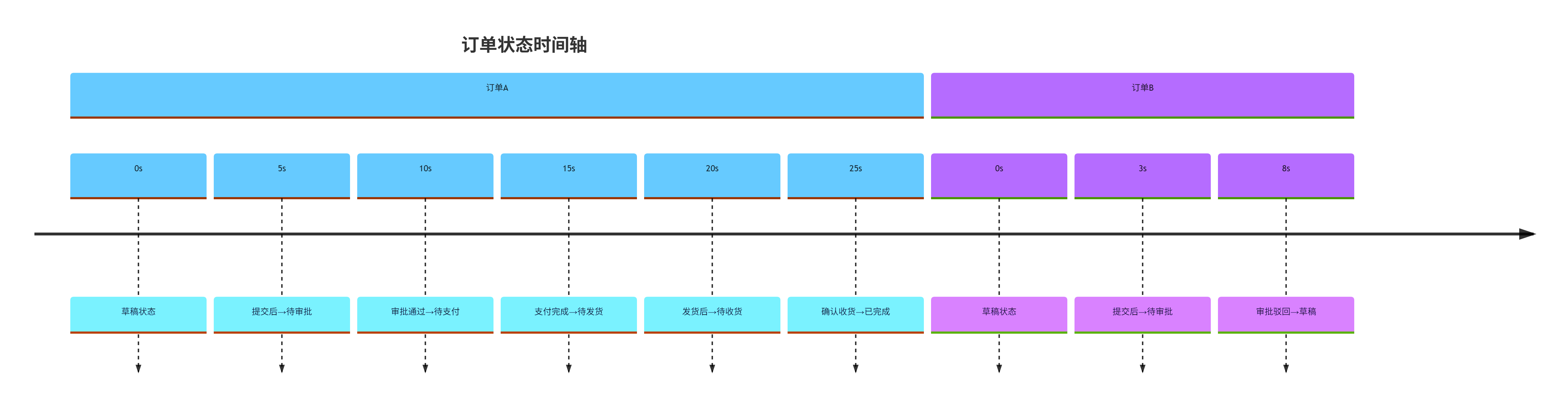

时间图：对象状态或属性随时间变化的规律

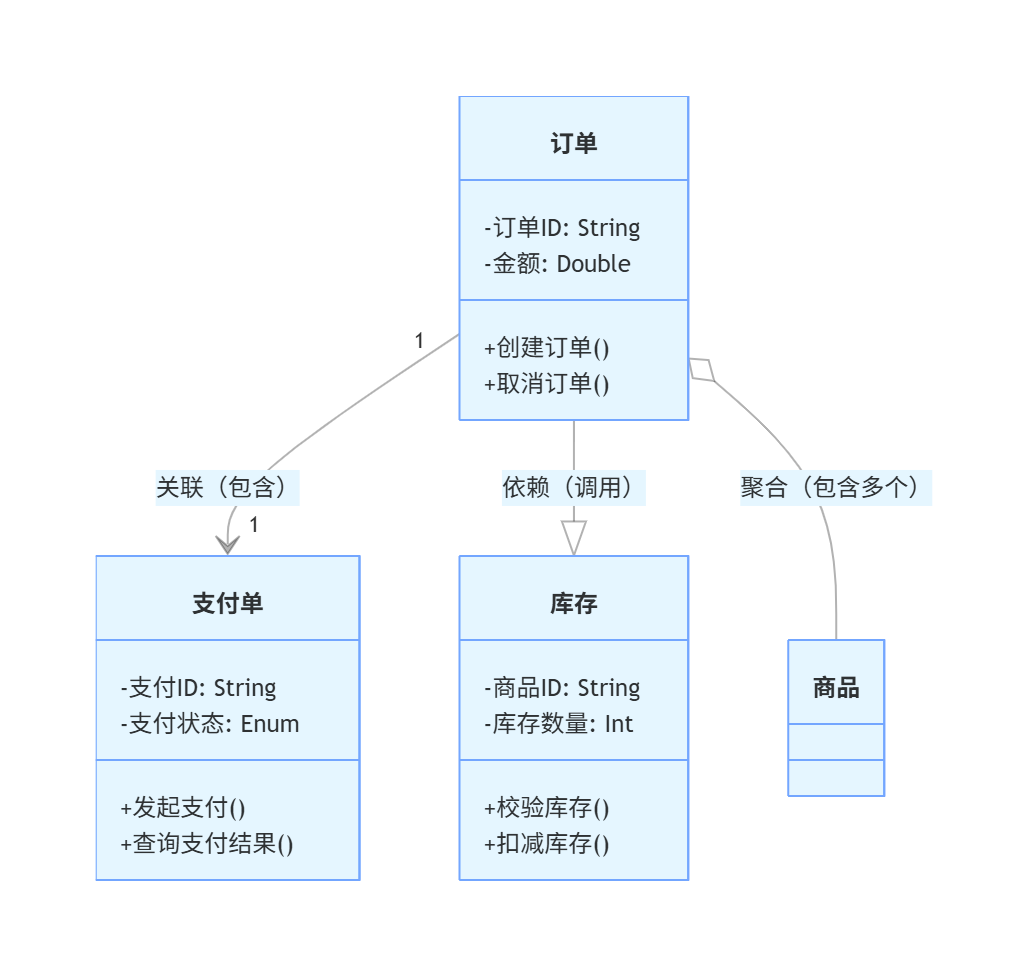

类图：展示类的属性、方法及类间关系

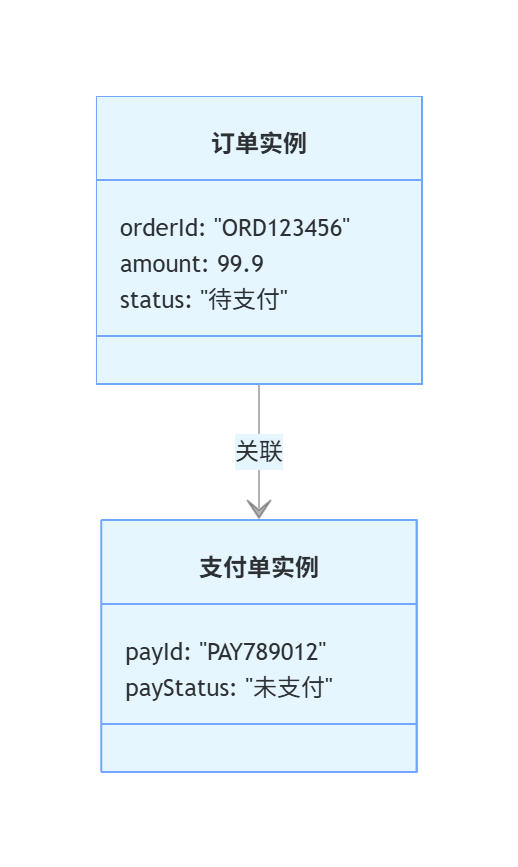

对象图：类图的实例化快照

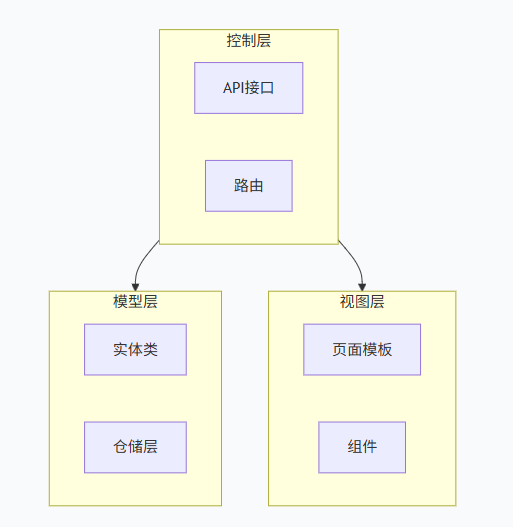

包图：依赖关系

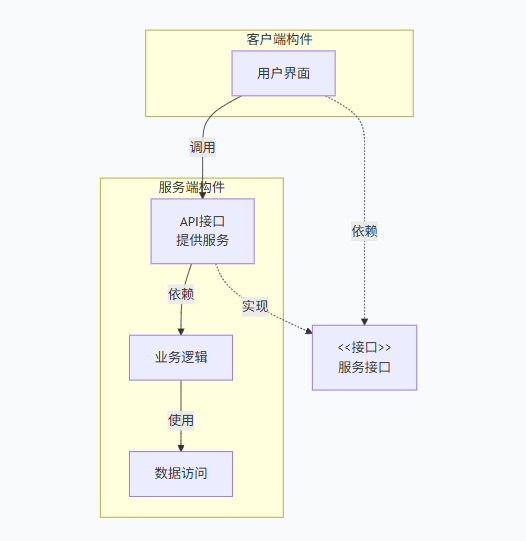

构件图：系统物理构建及依赖

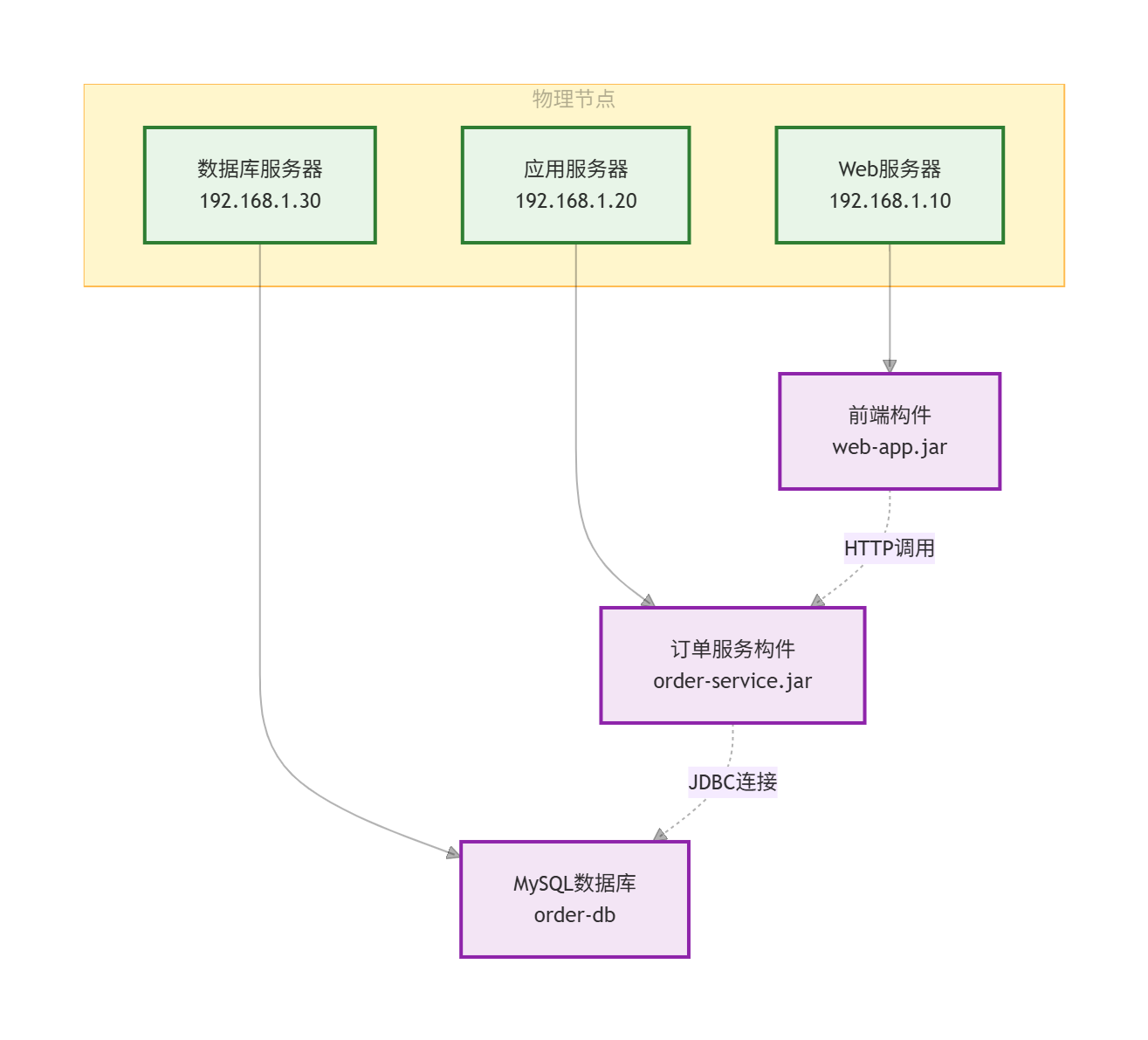

部署图：硬件节点其上部署的构件

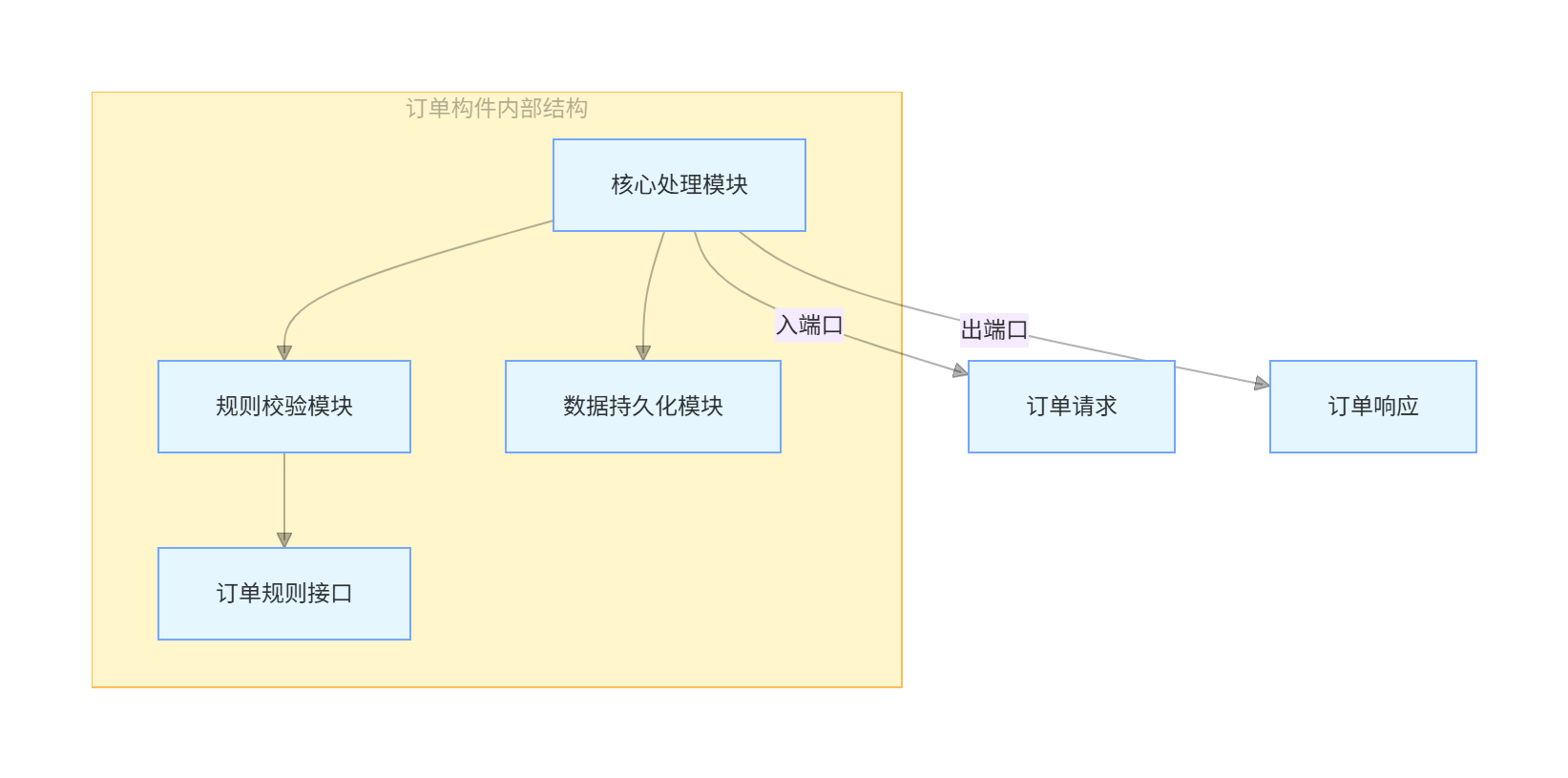

组合结构图：内部结构及内部元素交互

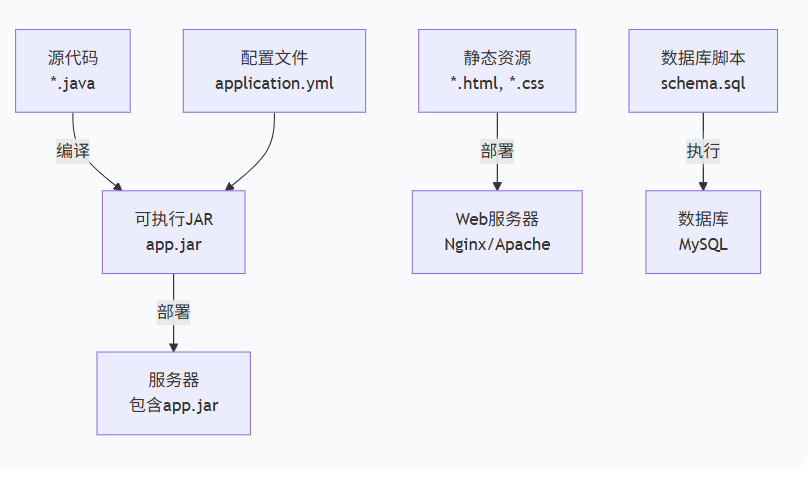

制品图：物理制品及构件的映射
