Verilog实现简单的卷积计算！分模块说明，简单易懂

Kirelley_

2763人浏览 · 2024-12-19 21:34:39

Kirelley_ · 2024-12-19 21:34:39 发布

同步发布于个人博客

简要说明

使用Verilog实现核大小为3*3的简单卷积。

计算作用的图像来自MNIST数据集（自行查阅），图像大小为28*28，像素为8bit，长这样：

digit_1

图像的像素点很少可以直接存入BRAM中：图像按行顺序展开为一行784个的8bit数，然后用coe文件存入Vivado提供的ROM中。卷积计算的结果为26*26大小的数组，按行展开存入RAM中。

注：因为只是简单尝试实现卷积，没有过于考虑速度和资源消耗

模块设计

rom

用于存储图像，使用BRAM IP核

在Vivado中操作：

选择类型为单端口ROM

设置数据位宽和地址深度，设置总是使能
注意：不使用输出寄存器。输出寄存器会导致时许偏移，详细自行查阅

设置coe文件初始化ROM

打包一下

`timescale 1ns / 1ps

module rom (
    input in_clk,
    input [9:0] in_rom_addr,

    output [7:0] out_rom_data
);

    rom_gen_0 u_rom1 (
        .clka(in_clk),
        .addra(in_rom_addr),
        .douta(out_rom_data)
    );

endmodule

image_read

从存储图像的ROM中读取用于卷积计算的9个像素点

端口配置如下：

module image_read(
    input in_clk,
    input in_rst_n,
    input in_conv_cal,
    input [7:0] in_rom_data,  // unsigned 8bit

    output [9:0] out_rom_addr,
    output out_image_end,
    output out_data_valid,
    output [71:0] out_pixels
    );

in_rom_data和out_rom_addr为与ROM数据口和地址口连接的端口，

9个像素读取完成时，out_data_valid置为高，9个像素从out_pixels送出，

卷积模块读取像素后进行计算时，in_conv_cal被置为高，下一轮读取ROM开始，

当整张图像都被读取完成，out_image_end置为高，模块不再与ROM交互。

image_read模块设计的难处在于怎么从被展开为一行的784个像素中读取需要的9个像素，这9个像素位于不同的行和列。

设计的思想：用行和列坐标表示3*3像素数组的左上角坐标，根据该读取第几个像素来计算需要读取的像素在0~783的位置。

挑重点讲：

主要的信号为：
```
    reg [3:0] r_read_cnt;  // 0~8
    reg [4:0] r_read_ptr_x;  // 0~25
    reg [7:0] r_read_ptr_y;  // 0~25*7
    reg [9:0] r_rom_addr;  // 0~783
```
r_read_cnt从0计数到9，记录当前读取到第几个像素，

r_read_ptr_x和r_read_ptr_y记录前述左上角的坐标，很显然这个坐标只需要从（0，0）到（25，25）即可，所以r_read_ptr_x的大小为0_{25。但是如果`r_read_ptr_y`也是0}25，那么计算坐标时需要将r_read_ptr_y与28相乘，

秉持尽量不使用乘号的原则换个思路：r_read_ptr_y可以每次加28，此时表示的位置是784个像素中一行像素的起始位置，但是r_read_ptr_y就需要存储大至25*28大小的数，注意到28是4的倍数，就是说r_read_ptr_y如果存储28的倍数，那么低两位为00，所以可以隐含，r_read_ptr_y每次加7即可

综上，ROM地址r_rom_addr的计算可以表示如下：

    always @(*) begin
        case (r_read_cnt)
            'd0 : r_rom_addr = r_read_ptr_x + (r_read_ptr_y << 2);
            'd1 : r_rom_addr = r_read_ptr_x + (r_read_ptr_y << 2) + 'd1;
            'd2 : r_rom_addr = r_read_ptr_x + (r_read_ptr_y << 2) + 'd2;
            'd3 : r_rom_addr = r_read_ptr_x + (r_read_ptr_y << 2) + 'd28;
            'd4 : r_rom_addr = r_read_ptr_x + (r_read_ptr_y << 2) + 'd29;
            'd5 : r_rom_addr = r_read_ptr_x + (r_read_ptr_y << 2) + 'd30;
            'd6 : r_rom_addr = r_read_ptr_x + (r_read_ptr_y << 2) + 'd56;
            'd7 : r_rom_addr = r_read_ptr_x + (r_read_ptr_y << 2) + 'd57;
            'd8 : r_rom_addr = r_read_ptr_x + (r_read_ptr_y << 2) + 'd58;
            default: r_rom_addr = r_read_ptr_x + (r_read_ptr_y << 2);
        endcase
    end

PE

PE是计算卷积的单元，3*3的卷积一共有9个PE单元，PE单元的卷积参数可以单独配置。

PE单元实现的功能是A*B，A为像素数据，B为卷积参数，

A*B的实现使用Vivado提供的DSP IP核：

选择计算指令为A*B

不加入中间寄存器，在后续模块的设计时会使用寄存器存储结果
设置输入输出的位宽

A（像素数据）设置为9位，因为DSP处理的是有符号数，8bit的像素为无符号数，需要高位补0后计算，

B（卷积参数）为5位；P（输出结果）的位宽配置为14位

代码示例：

`timescale 1ns / 1ps

module PE (
    input [7:0] in_pixel,  // unsigned 8bit
    input signed [4:0] in_weight,  // signed 5bit

    output signed [13:0] out_res  // signed 14bit
    );

    dsp_macro_0 u_dsp (
        .A({1'b0, in_pixel}),
        .B(in_weight),

        .P(out_res)
    );

endmodule

conv

conv模块实例化PE模块，读取image_read的9个像素后协调PE模块进行计算，

计算的思路：9个像素分别送入各个PE模块，再将这些结果累加

注意：DSP IP核支持A*B+C的运算，但是仿真时结果一直不正确，并且发现A+C的运算也不正确，所以没有用DSP算加法，问题的原因未知，DSP IP的版本是xilinx.com:ip:dsp_macro:1.0

端口定义：

module conv(
    input in_clk,
    input in_rst_n,
    input in_data_valid,
    input [71:0] in_pixels,

    output out_conv_cal,
    output [9:0] out_ram_addr,
    output [13:0] out_ram_data,
    output out_ram_en,
    output out_ram_we
    );

ram

RAM中存储卷积计算后的26*26个结果，位宽为14bit，与conv计算的结果对应

选择类型为单端口RAM

配置位宽等参数

打包一下

`timescale 1ns / 1ps

module ram(
    input in_clk,
    input [9:0] in_ram_addr,
    input [13:0] in_ram_data,
    input in_ram_en,
    input in_ram_we
    );

    ram_gen_0 u_ram (
        .clka(in_clk),
        .addra(in_ram_addr),
        .dina(in_ram_data),
        .ena(in_ram_en),
        .wea(in_ram_we),

        .douta()
    );
endmodule

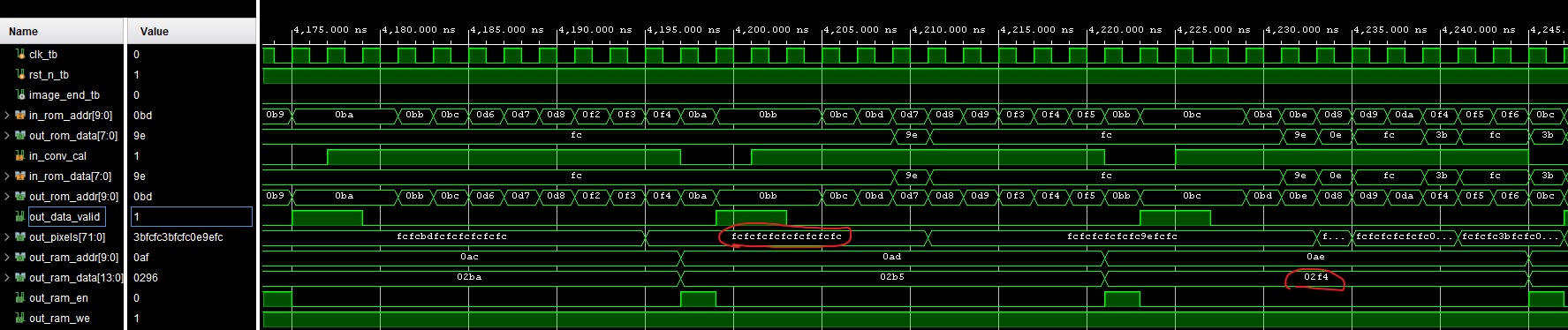

注意：RAM只用于存储数据，没有读取，综合时可能会被Vivado优化
