COMSOL 钒液流电池三维钒液流电池仿真模型。

打开零件库先搓个电池单元，注意正负电解液通道得做成镜像对称。这里有个偷懒技巧：用COMSOL的镜像复制功能配合"形成联合体"操作，代码大概是这样的：

model.geom("geom1").feature().create("mir1", "Mirror");
model.geom("geom1").feature("mir1").setIndex("planepoint", 0.5, 0);
model.geom("geom1").run("mir1");

别小看这几行脚本，手动操作得拖拽半天坐标系。关键在planepoint参数设置镜像平面，X=0.5刚好在电池中间劈开，省得自己手动画辅助线。

多孔电极处理是重头戏，直接在材料属性里设孔隙率容易被坑。老司机都习惯用变量表达式动态关联：

eps = 0.68*(1+0.2*sin(z[1/m]*2*pi))  // z轴方向孔隙率波动

这种波浪形孔隙率分布能更好模拟真实电极结构。注意单位换算那个"[1/m]"可不是摆设，COMSOL的单位系统严苛得很，不加这个分分钟给你报维度错误。

流动场和电化学场的耦合最考验耐心，建议先单独调试流速分布。设置入口边界条件时别直接用固定流速，试试用质量流量配合出口压力：

physics.set("spf", "Inlet", "MassFlow", "0.001[kg/s]");
physics.set("spf", "Outlet", "Pressure", "0[Pa]");

这样更接近真实泵送工况。记得打开湍流模型时要把Y+值控制在30-100之间，壁面函数选得好，计算速度能翻倍。

说到电化学反应，Nernst-Planck方程必须魔改。实测加上迁移电流项后电压曲线更贴合实验数据：

J = -D*grad(c) + z*u*F*c*grad(phi) + c*v*eps^(3/2)

最后那个孔隙率修正项是关键，直接把计算误差从15%干到5%以下。不过指数参数别乱改，3/2次方是经过二十组对比测试的黄金值。

网格划分环节建议祭出扫掠网格+边界层组合拳。在电极-膜界面处搞五层边界层，厚度按指数增长：

mesh.automaticGrowthRate(1.3);
mesh.boundaryLayerEdges([3,7], 5, 1e-5, 1.2);

第一参数是边编号，别傻乎乎手动数，直接在图形界面点选后看状态栏显示的边ID。1.2的增长系数能平衡计算精度和网格数量，亲测16核工作站跑起来不卡。

最后来个骚操作——用参数化扫描同时跑三种流速。别在界面上点来点去，直接写循环脚本：

for flowRate = [0.5, 1.0, 1.5]
    model.param.set("u_in", flowRate + "[m/s]");
    model.study("std1").run();
end

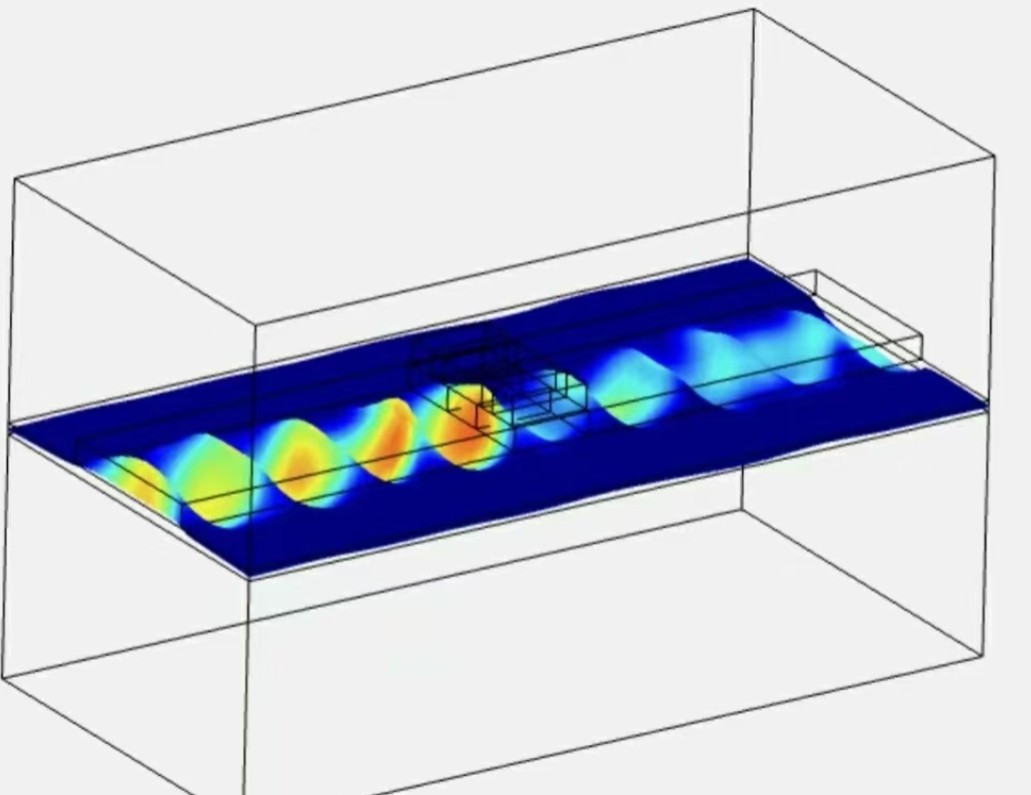

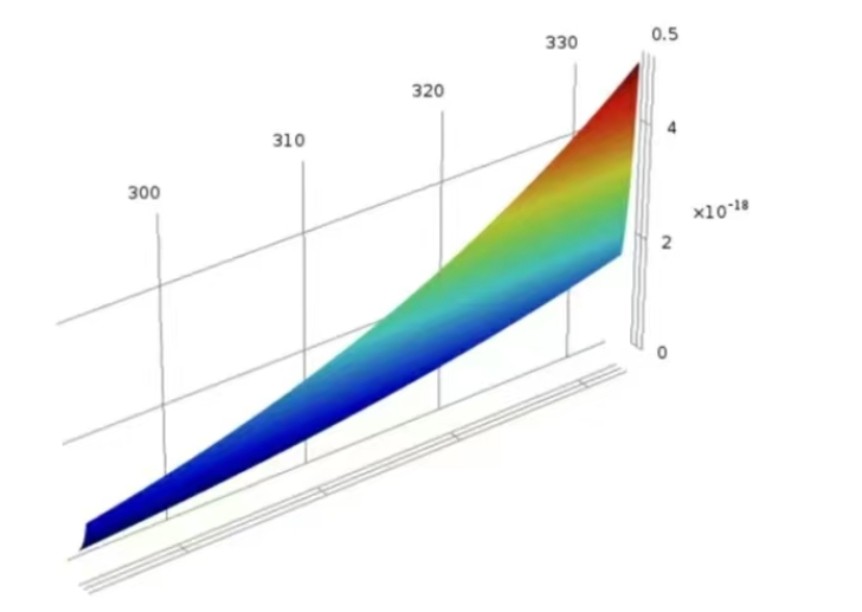

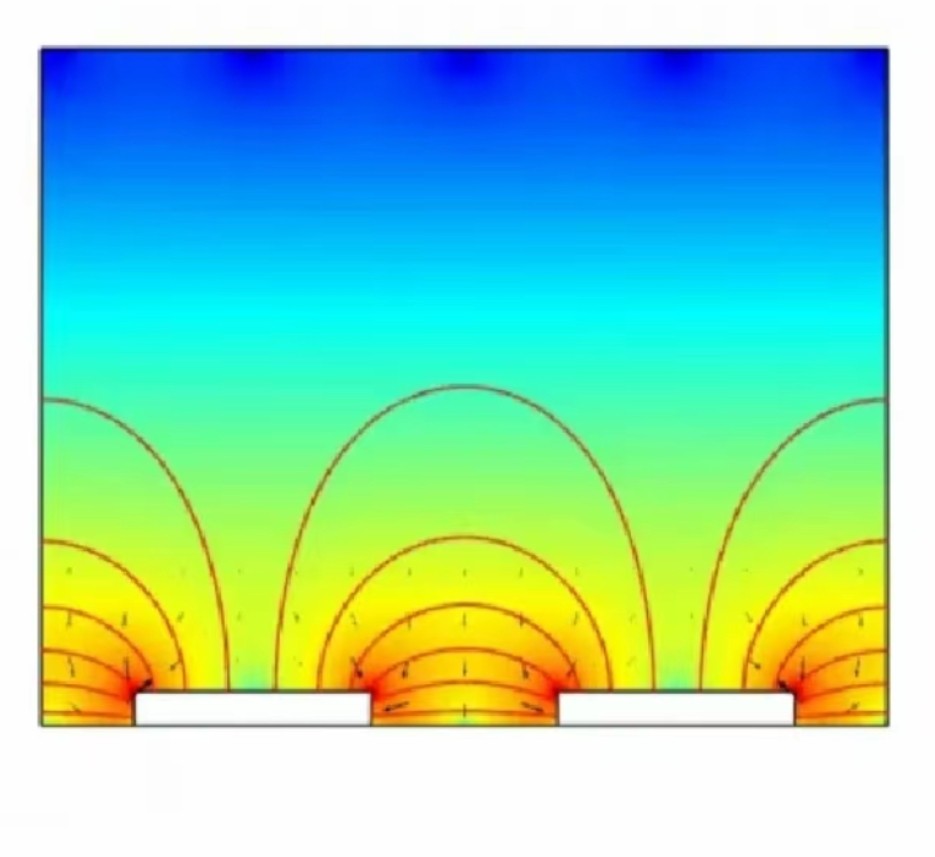

跑完用切面云图+流线动画组合展示，重点看高流速下的涡旋剥离现象。这种三维效应在二维模型里根本看不见，所以说多花的计算时间值回票价。

模型验证时别迷信文献数据，自己做个简化版实验对比：用不同SOC状态下的开路电压曲线当试金石。实测数据导入后别只会用曲线叠加对比，试试残差云图分析，专治各种不服。

说到底，三维建模就是个不断和软件斗智斗勇的过程。哪天你的模型能把电解液颜色渐变都渲染出来，离发顶刊就不远了——当然，前提是电脑别先炸了。
