1. 架构特点深度解析

超低压启动太阳能架构

YX861C采用专为太阳能应用优化的升压架构，支持0.9V超低启动电压，这是其最突出的特点。内置的太阳能充电管理电路可提供高达300mA的充电电流，同时集成光控比较器实现自动昼夜切换。其独特的双模式输出（常亮/闪烁）通过单一MOD引脚控制，极大简化了系统设计。

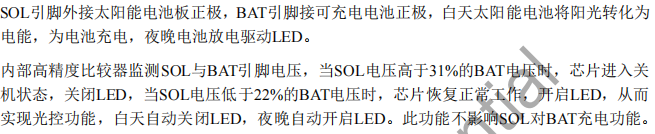

智能光控与充放电管理

芯片内部集成高精度比较器，实时监测SOL和BAT引脚电压：

• 开启阈值：SOL电压 < 22% × BAT电压（夜晚开启LED）
• 关闭阈值：SOL电压 > 31% × BAT电压（白天关闭LED）

这种智能光控机制确保系统自动适应环境光照变化，同时不影响充电功能。

2. 核心性能优势

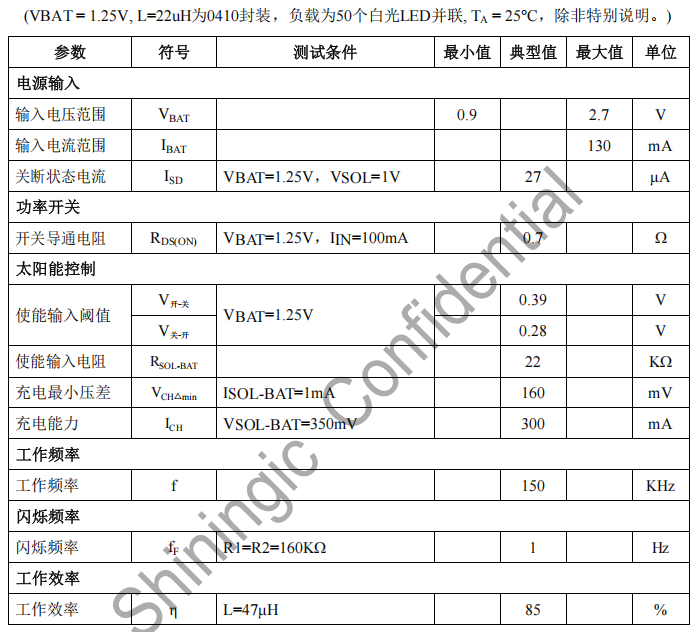

超宽工作电压范围

• 输入电压范围：0.9V - 2.7V（支持1-2节镍氢/镍镉电池）
• 工作频率：150kHz固定频率
• 峰值效率：高达85%（优化太阳能利用效率）

灵活的LED驱动能力

• 支持LED数量：1-200颗并联LED
• 最大输出电流：130mA（可通过电感调节）
• 工作模式：常亮模式 + 可调闪烁模式

3. 应用设计指南

1. 工作模式设置

MOD引脚配置：

• 悬空或接高：LED常亮模式
• 接地：LED闪烁模式

这种简单的高低电平控制极大方便了不同应用场景的需求。

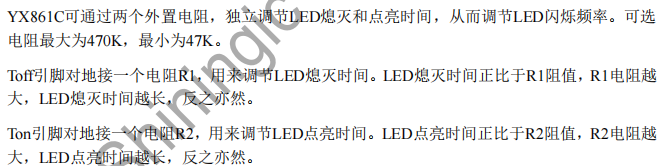

2. 闪烁时间精确调节

YX861C通过外部电阻独立调节亮灭时间：

温升估算：


设计建议：在高温环境下需要预留足够的散热余量

4. 行业应用解决方案

太阳能景观照明

• 应用需求：自动光控、长寿命、低维护
• 配置方案：1节电池，22μH电感，50颗LED
• 特殊要求：防水设计，优化光控灵敏度

草坪灯与花园照明

• 应用需求：美观、安全、节能
• 配置方案：2节电池，47μH电感，30颗LED
• 特殊要求：闪烁模式增强装饰效果

室内装饰灯串

• 应用需求：多样化灯光效果、安全电压
• 配置方案：1节电池，调节TON/TOFF实现多种闪烁模式
• 特殊要求：小巧体积，灵活安装

5. 设计验证与调试

性能测试要点

• 光控功能测试：验证自动开关灯阈值
• 充电功能测试：测量充电电流和效率
• 闪烁功能测试：验证时间调节准确性
• 效率测试：测量系统整体效率

常见问题处理

• LED不亮：检查电池电压、光控条件
• 闪烁不正常：检查TON/TOFF电阻值
• 充电效率低：检查太阳能板朝向和清洁度
• 工作时间短：优化电感选择，检查电池容量

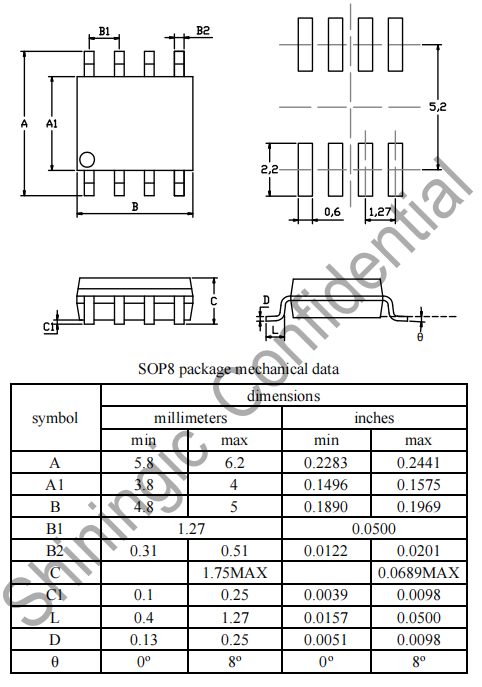

6. PCB布局指南

布局优先级

• 功率路径：BAT→LX→电感→LED路径短而粗
• 接地策略：单点接地，减少接地噪声
• 敏感信号：TON/TOFF走线远离LX开关节点

热设计考虑

• 在芯片底部增加thermal via
• 充分利用铜箔面积散热
• 避免将芯片放置在热源附近


7. 生产与质量控制

生产测试建议

• 功能测试：验证所有工作模式
• 参数测试：测量关键电气参数
• 老化测试：高温带载老化24小时
• ESD防护：严格执行ESD防护措施

质量保证措施

• 使用符合汽车级标准的元件
• 进行高低温循环测试
• 实施严格的静电防护


8. 重要声明

本文档基于YX861C规格书V1.00版本编制，实际设计中请以最新官方规格书为准。太阳能应用需要特别注意环境适应性设计，建议进行充分的环境测试和长期可靠性验证。
