WD5040（电流模式单片降压开关稳压器）：应用于分布式电力系统、汽车系统、高压电力转换工业电力系统、电池供电系统等等……

该芯片在4.5V-40V输入范围内工作，通过两个集成的N沟道MOSFET提供1.5A的连续输出电流。内部同步电源开关无需使用外部肖特基二极管即可提供高效率。在轻负载下，稳压器以低频运行以保持高效率和低输出纹波。电流模式控制提供严格的负载瞬态响应和逐周期电流限制。

芯片特征

4.5V至40V输入电压范围，1.5A输出电流---->效率高达95%

无需肖特基二极管、FB参考电压0.8V

斜率补偿电流模式控制可实现出色的线路和负载瞬态响应

集成内部补偿、稳定的低ESR陶瓷输出电容器

输入欠压锁定、短路保护、热关断

浪涌电流限制和软启动

-40℃至+125℃温度范围

封装：

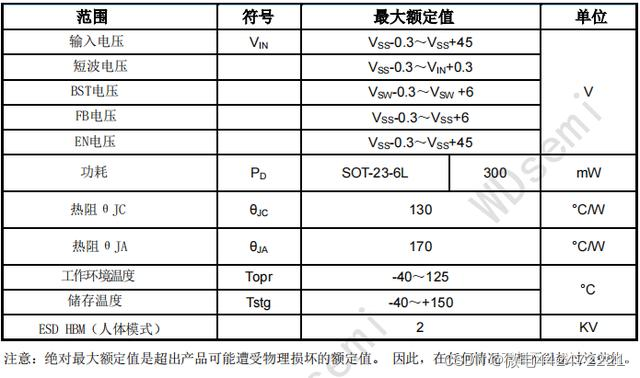

绝对最大额定值

PCB应用信息

为了最小的噪声问题和最佳的操作性能，PCB优先遵循指南作为参考。

将输入去耦电容尽可能靠近5040（VIN引脚和GND）放置，以消除输入引脚处的噪声。由输入电容和GND形成环路面积必须最小化。

将反馈走线尽可能远离电感和有噪声的电源走线。

PCB上的地平面应尽可能大，以便更好地散热。
