常见的两节18650电池串联锂电池的供电电压是低至6V，充满电高至8.4V，标称电压是7.4V。我们都知道，要给电池充电，需要输入电压高于电池电压，比如电池是7V，要想充电，输入就要7.1V以上，这样才能充电。
对于充电类型，常见的有升压型，降压型，升降压型。

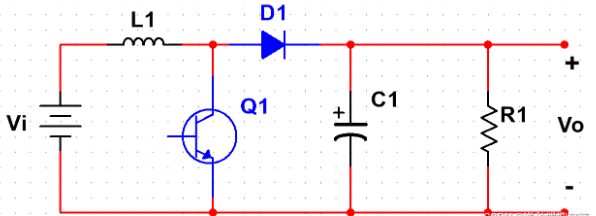

升压型充电（BOOST）

就是输入电压小于电池电压，需要把输入电压升高，高于电池电压，即可充电。
如下简图：

一般常见的是输入使用充电器的5V2A功率，升压到8.4V给2节串联电池充电，输入最大功率是10W，减去转换效率，进电池大概800mA-1A左右。这就是我们常说的慢充了，如果电池容量是5000mAh，大概需要十几个小时充满电。

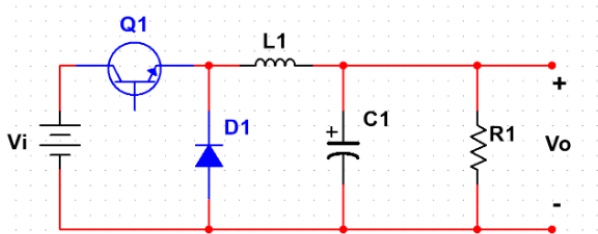

降压型充电（BUCK）

就是输入电压大于电池电压，需要把输入电压降低，接近电池电压充电，如果不降低电压，太高的电压会导致电池电流过大，损坏电池。
如下简图：

例如2串8.4V锂电池，输入电压可以使用充电器的9V，通过降压到8.4V给电池充电，9V输入功率是18W/27W（9V2A或9V3A）大于5V的10W功率，充电速度明显加快，就是常说的快充了，电池容量同样是5000mAh，大概需要4个多小时即可充满电。

升降压型充电（BOOST-BUCK）

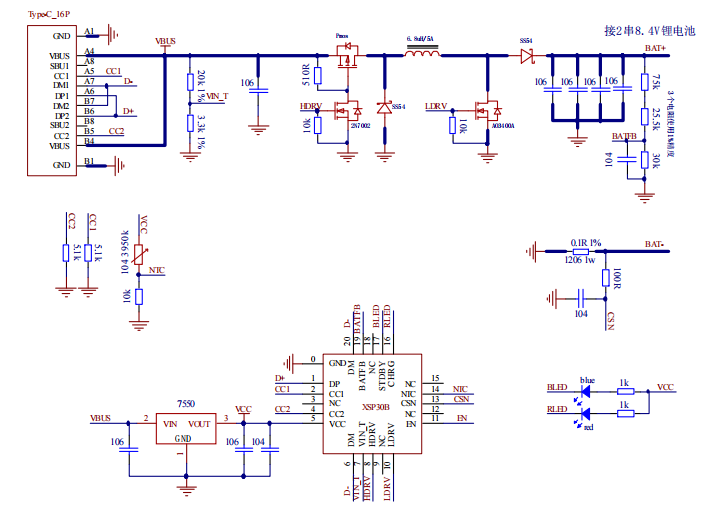

升降压型XSP30芯片既能升压，又能降压。比如输入是5V的充电器，电路自动通过升压给电池充电。如果输入是9V的充电器，则电路开启降压给电池充电。这样无论使用哪种充电器，都可以给电池充电，应用更方便。

如下图：

若使用5V充电器，XSP30会升压后电池充电，使用快充协议的充电器，XSP30会获取9V/12V电压然后降压给电池充电。这样，既可以慢充，也可以开启快充。

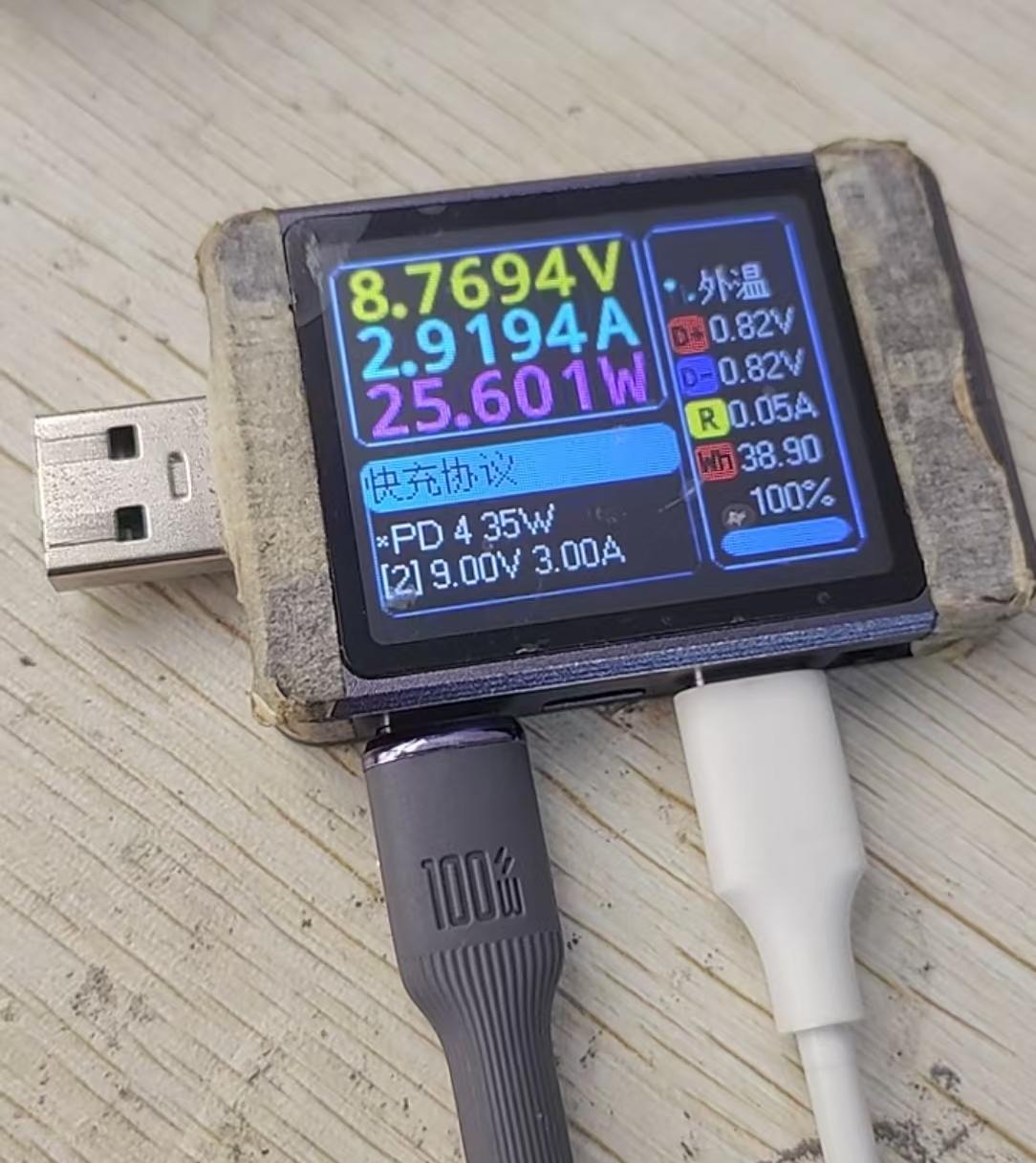

实际测试：

快充状态，输入功率最大27W。
