摘要：
具身智能中的触觉传感器需模拟人类皮肤的多元感知能力。压阻式传感器基于电阻变化检测压力，耐用但迟滞大；电容式传感器灵敏精细，可测微小力但易受干扰；压电式传感器专精动态力与震动检测，但无法测静态压力。未来方案需多模态融合：指尖用电容阵列测压力分布，嵌入压电片检测滑移，外层覆盖压阻材料作保护壳，以实现全面的触觉感知。

在具身智能中，我们需要传感器像人类皮肤一样，不仅能感知“有没有碰到”，还能感知“碰得重不重（压力）”、“碰在哪（定位）”以及“是不是在滑（动态）”。

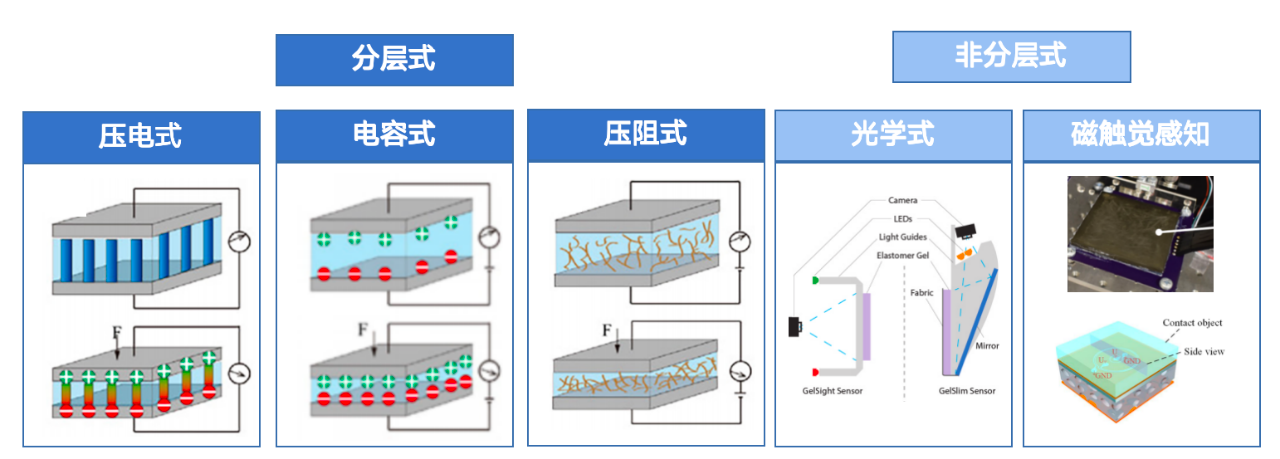

一、压阻式 (Piezoresistive) —— 简单耐用的“肌肉”

1. 技术原理

基于压阻效应。核心材料通常是导电橡胶、导电织物或掺杂碳纳米管/石墨烯的弹性体。

微观机制： 在未受压时，导电粒子之间接触较松散，电阻较大。当受压变形时，材料体积压缩，导电粒子接触更加紧密，形成更多导电通路（Percolation paths），导致整体电阻急剧下降。
电路模型： 可以看作是一个随压力变化的滑动变阻器。

2. 核心技术指标参数

参数	典型值	物理含义与评价
空间分辨率	1-2 mm	指两个触点能被区分开的最小距离。受限于电极布线密度。
灵敏度	中等	对极轻微的触碰（< 10mN）反应不灵敏，有“死区”。
量程	0.1N - 100N	范围较宽，适合做机器人的全身皮肤（防碰撞）。
响应时间	几毫秒 (ms)	受限于高分子材料的粘弹性，反应不算快。
迟滞 (Hysteresis)	高 (>10%)	最大缺点。按下去松手后，电阻值回不来或者回得慢。导致测量精度差。
频率响应	低 (< 50Hz)	只能测静态压力，测不了高频震动（如滑移）。

二、电容式 (Capacitive) —— 灵敏精细的“指尖”

1. 技术原理

基于平行板电容器公式：C=ε0εrAdC=ε0εrdA。

结构： 像三明治一样。上下两层是柔性电极，中间层是介电弹性体（Dielectric Elastomer）或微结构硅胶（如金字塔结构）。
机制：
- 正压力检测： 受压导致两极板间距 dd 减小 -> 电容 CC 增大。
- 剪切力检测： 侧向受力导致两极板重叠面积 AA 减小 -> 电容 CC 减小（需特殊电极设计）。

2. 核心技术指标参数

参数	典型值	物理含义与评价
空间分辨率	< 1 mm	极高。利用 MEMS 工艺可以做到亚毫米级，接近人手触觉。
灵敏度	极高	能检测 < 1mN 的力（如羽毛）。甚至能实现 Pre-touch（近场感应），还没碰到就能感应到。
动态范围	高	既能测很轻的力，也能测较重的力。
信噪比 (SNR)	较低	最大痛点。容易受外界电磁干扰（EMI）和寄生电容影响，必须做复杂的有源屏蔽 (Active Shielding)。
串扰	低	结构上各个感应单元独立性较好。

三、压电式 (Piezoelectric) —— 敏锐的“震动侦探”

1. 技术原理

基于压电效应。核心材料是 PVDF (聚偏二氟乙烯) 薄膜 或 PZT (锆钛酸铅) 陶瓷。

机制： 材料内部存在电偶极子。当受到动态应力（压缩或拉伸）时，电偶极子发生偏转，导致材料表面产生自由电荷（生成电压）。
关键点： 只对“变化的力”有反应。如果一直按着不动，电荷会泄漏，电压归零。

2. 核心技术指标参数

参数	典型值	物理含义与评价
频率响应	极高 (> 1kHz)	核心优势。能捕捉物体表面纹理产生的微小震动信号。
静态测量	无	无法测量恒定的压力（如“我抓了多重”）。必须配合前两种传感器使用。
灵敏度	高	对动态信号极其敏感。
滑移检测	优秀	物体刚开始滑落时的“高频粘滞-滑动”信号（Stick-Slip），只有它能抓住。
热释电效应	存在干扰	PVDF 材料对温度变化也敏感（也能发电），需要区分是压的还是烫的。

四、总结：参数对比雷达图

指标	压阻式	电容式	压电式	具身智能应用建议
静态力测量	✅ 能	✅ 能	❌ 不能	压阻做大面积皮肤；电容做指尖测力。
动态力/震动	❌ 差	⭕ 一般	✅ 极强	压电专门用于防滑检测和纹理识别。
灵敏度	⭕ 中	✅ 高	✅ 高	电容式适合做轻触开关或精细操作。
柔性/可拉伸	✅ 优	⭕ 良	⭕ 良 (PVDF)	压阻最适合覆盖在关节弯曲处。
抗干扰	✅ 优	❌ 差	⭕ 中	电容式必须解决 EMI 屏蔽问题。
迟滞	❌ 大	✅ 小	N/A	压阻不适合高精度的力控。
