今天我们来看芯片的PWM输出，PWM输出自然需要一个引脚作为输出口，在这里我们选用芯片的PB6引脚，刚刚好也是LED的输出引脚，在输出的PWM占空比不同的时候不仅可以用示波器来抓取波形，也可以通过LED的亮度来简单看出占空比的变化，方便我们调试观察现象。

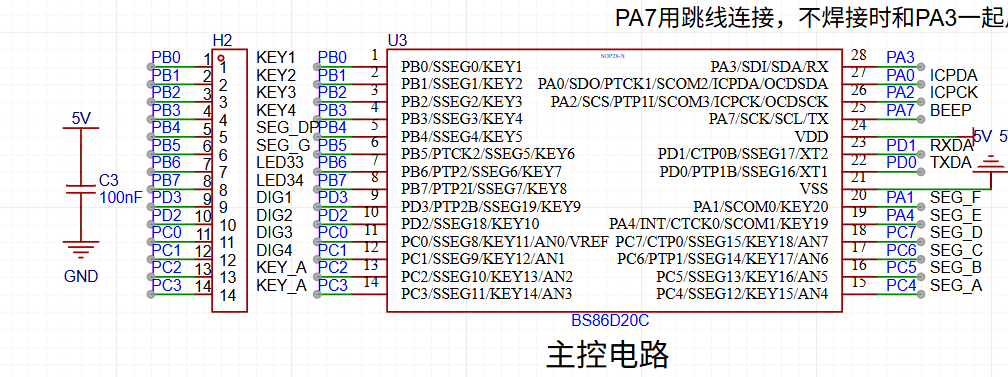

        从上面的电路图不难看出这个引脚有多种功能，我们这里使用的不是默认的GPIO口，而是他的特殊功能，因此需要先看到芯片手册的77页，先来配置PB6作为PWM波形的输出引脚。这里我们有两种方法来配置寄存器，一是配置TMPC寄存器来使能：TMPC=0x10，方法二是直接位操作：PTM1PC0=1，然后再配置PWM的输出功能。

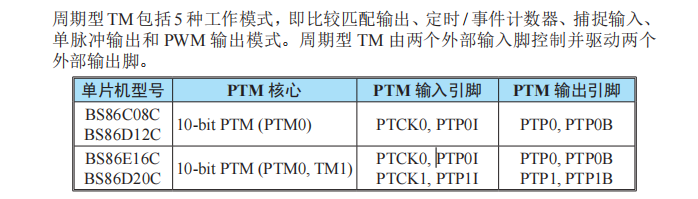

        可能有朋友还记得在上一篇中我们配置的寄存器也可以配置PWM输出模式，只不过上次我们选用的是CTM简易定时器，这一次我们选择周期型定时器PTM，复杂程度不一样。让我们看到芯片手册107页，可以发现定时器PTM支持多种功能，这次使用的PB6也就是PTP1输出引脚。

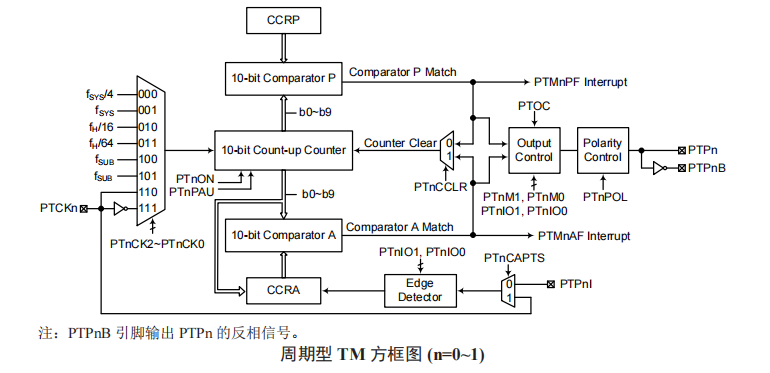

        接下来看到PTM定时器运行的结构图，不难发现这张图和上一篇CTM简易定时器类似，先配置时钟源，然后配置比较器，最后配置输出。知道大致流程后我们就开始配置相关寄存器，PTMnC0寄存器Bit7的计数器不需要使用，所以设置为0，Bit6-4的时钟配置为四分频系统时钟：fsys/4，Bit3的PTnON需要打开，这个是PTMn总开关，关闭则无法使用PTM的定时功能，Bit2-0为0，因此PTMnC0为0x00001000=0x08。

        然后配置PTMnC1，Bit7-6配置为10，PWM输出模式，Bit5-4配置10，还是PWM输出，不选择单脉冲输出，这个触发一次输出一次。Bit3这里选择PWM输出低有效还是高有效，随便选择都可以，这里选择低有效。Bit2设置输出极性方向，随便设置都行，Bit1设置输入的接口，也随便设置，Bit0设置选择比较器，也是随便设置，在PWM输出没用到。因此PTMnC1配置为0x10101001=0xa9。

        PTMnDL和DH寄存器都是只读寄存器，不需要配置，重点在PTMnAL/H和PTMnRPL/H寄存器，PTMnAL/H寄存器是PTMn CCRA寄存器，PTMnRPL/H是CCRP寄存器，看到芯片手册的114页的PWM输出模式我们可以发现，CCRA是控制PWM的周期，CCRP是控制占空比，现在我们来配置随便一个PWM，CCRA配置为50，CCRP配置为1000。

                         周期计算公式：Duty=CCRA/CCRP=1/20

                        占空比计算公式：F=CLK/CCRP=8M/4/1000=2K

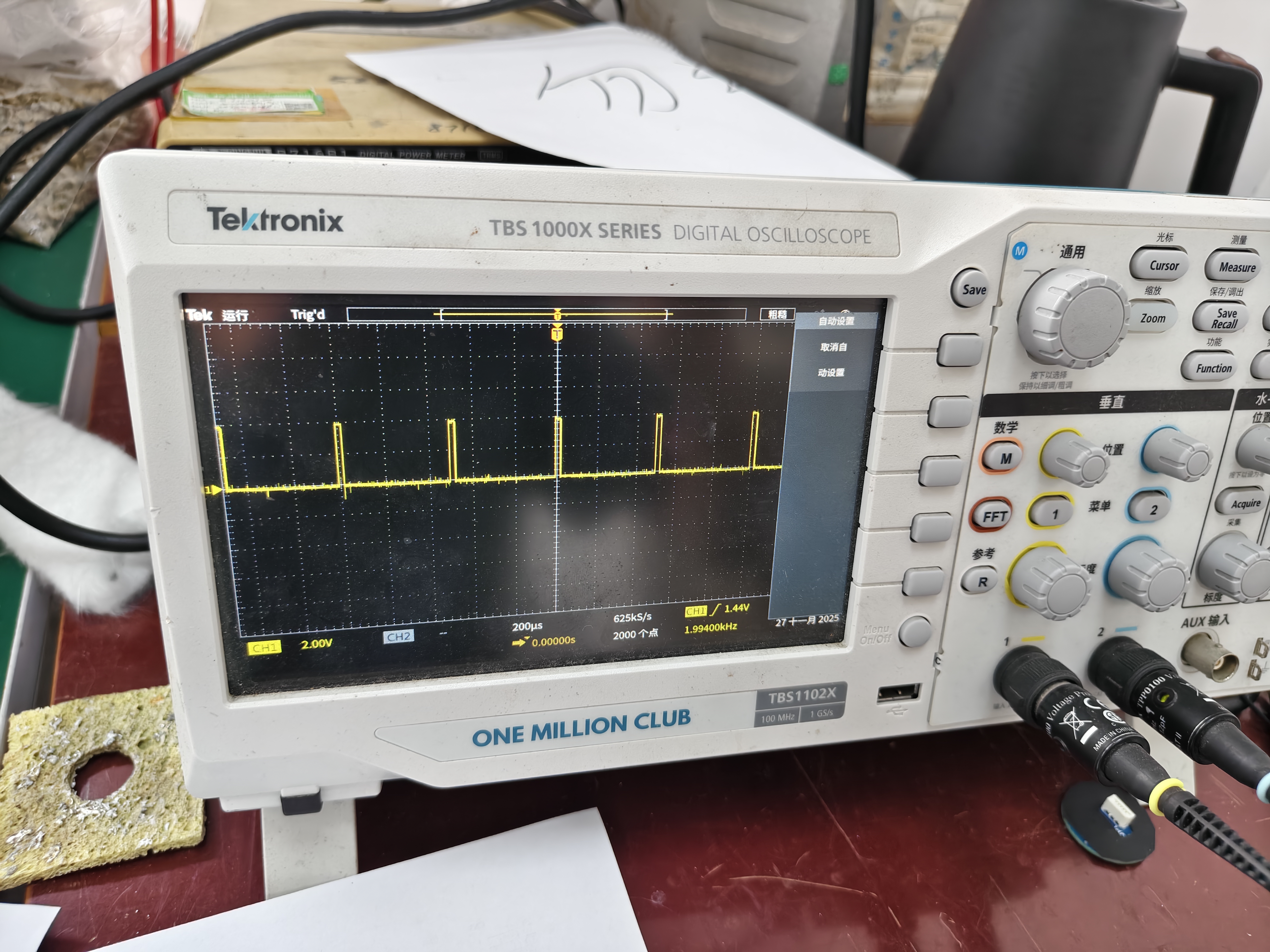

        理论上来说周期为2k，占空比1/20，用示波器抓取波形可以验证波形是正确的，LED这里就不过多展示。

代码如下所示，如果没有示波器可以调占空比观察LED亮度测试代码。

#include "BS86D20C.h"
//pwm输出
int main()
{
	_pbc6=0;//配置输出引脚

	_tmpc=0x10;//tpmc寄存器，配置ptp和ctp引脚使能，这里是配置PB6
//	_ptm1pc0=1;//这样单独配置引脚pb6也行

	_ptm1c0=0x08;//PTMnC0寄存器,clk=sys/4
	_ptm1c1=0xa9;//PTMnC1寄存器,pwm模式（除这个外后面可以随便配置）,低有效，同向，PTCKn引脚，比较器A

	_ptm1al=0x30;//CCRA，Duty=CCRA/CCRP=50/1000=1/20
	_ptm1ah=0x00;

	_ptm1rpl=0xE8;//CCRP，f=clk/CCRP=sys/4/1000=2k,配置为2Khz
	_ptm1rph=0x03;

	while(1)
	{
		_clrwdt();//喂狗
	}
}
