CH398是一款高集成度的USB3.0千兆网卡芯片，采用沁恒自研青稞RISC-V处理器，针对网络应用优化，充分释放5Gbps超高速USB和1000M以太网的传输性能。CH398可直接替代RTL8153，无需更改PCB设计和电路。芯片采用工业级设计，QFN40封装，USB支持5V供电，无需额外DCDC或LDO。芯片兼容USB3.2 Gen1规范和IEEE 802.3协议规范，为笔记本等移动终端扩展千兆网口、工业和商用设备接入千兆网络提供高集成度的单芯片方案。

多速率网络协议支持与网络功能特性

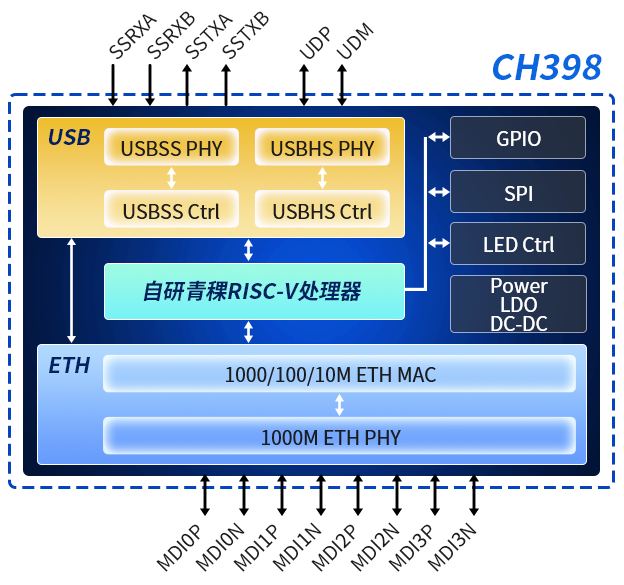

CH398内置千兆以太网MAC控制器及PHY，速率自适应，支持1000/100/10Mbps，实测UDP同时收发，双向速率可达958MB/s。CH398支持Auto-MDIX自动交换TX/RX，自动识别正负信号线。硬件支持IPv4 TCP/UDP/HEAD和IPv6 TCP/UDP校验和卸载、TCP大量发送卸载（TSO）功能，支持巨型帧，兼容IEEE 802.3x流量控制，支持IEEE 802.3Q VLAN标记，便于网络隔离与管理。芯片具备Link-change、魔术包、唤醒帧等远程唤醒功能，并集成自动电源管理，休眠模式下可启用网络低功耗模式。此外，芯片支持iPXE网络引导和UEFI网络协议，可满足无盘启动、系统部署等高级应用需求。

CH398产品特点
USB

• 支持USB3.2Gen1
• 自适应USB3.1、USB3.0、USB2.1、USB2.0、USB1.1规范

以太网

• 自适应1000/100/10Mbps速率
• 兼容IEEE 802.3、IEEE 802.3u 和IEEE 802.3ab
• 支持10BASE-T、100BASE-TX、1000BASE-T及自动协商
• 支持Auto-MDIX自动交换TX/RX，自动识别正负信号线
• 支持IPv4/IPv6封包校验，支持IPV4 TCP/UDP/HEAD和IPv6 TCP/UDP封包校验生成和检查，支持ARP/NSOffload
• 支持IPv4/IPv6的TCP大包分片
• 支持巨型帧传输

工作模式

• 内置厂商驱动，性能更优、功能更全
• 支持CDC-NCM、CDC-ECM协议，多系统免驱

电源管理

• 支持符合USB3.2Gen1协议规范的U1/U2/U3以及符合USB2.1协议规范的L1/L2电源管理模式
• 支持通过魔术包和网络唤醒包等事件进行远程唤醒
• 支持IEEE 802.3az节能协议

高集成度

• 内置LDO调压器和DC-DC降压器，支持单一5V或3.3V供电，外围精简

多版本USB协议支持，灵活适配各类主机

芯片内置5Gbps超高速USB3.0 PHY及USB2.0 PHY，支持USB3.2 Gen1，自动适应USB3.1、USB3.0、USB2.1、USB2.0规范，支持LPM电源管理及U1/U2/U3低功耗状态。通过内置超高速USB控制器提供设备功能访问接口，可高效实现USB3.0协议规定的各种数据传输与上层协议。凭借多以太网速率和多USB接口规范的广泛支持，CH398成为各类服务器、计算机、笔记本和工业设备扩展以太网口的理想选择。

内置DCDC，供电灵活，外围精简

CH398内置LDO调压器和DCDC降压器，支持单一3.3V供电，适于板载应用，也支持单一5V供电，适于USB网卡Dongle，外围精简。芯片部分功能可定制，采用通用的QFN40封装，适配4层板PCB设计，同时也支持2层板，便于不同成本要求的方案选用。

内置厂商驱动，性能更优、功能更全

基于在驱动领域多年的研发和维护经验，沁恒CH398内置性能更优、功能更全的厂商驱动，提供丰富的网络参数调节功能，芯片内置EEPROM和CD-ROM，无需外挂FLASH，支持USB在线参数配置、USB在线升级，便于灵活定制与功能扩展。

Windows驱动高级设置页面，丰富的功能和参数选项

CH398还支持CDC-NCM和CDC-ECM协议，在Linux、Android安卓、iOS苹果、HarmonyOS鸿蒙等系统中可免驱使用，客户可根据需要在厂商驱动和免驱模式中灵活选择。兼顾性能与易用性的驱动方案，为USB网卡、Type-C拓展坞等计算机外设提供更灵活的联网体验，充分满足不同场景各类设备接入千兆网络的通信需求。

极性自动识别与广播风暴抑制，更加便捷稳定

CH398支持Auto-MDIX和信号线极性自动识别，可自动交换发送端和接收端（即TX/RX）、自动交换差分对正负极性（包括TX+/TX-和RX+/RX-），使用时无需关注直通线和交叉线差异，即使网线的正负信号线接反也能正常通信，大幅提升网络设备现场布线安装和使用的便捷性。

CH398还支持广播风暴抑制功能，如网络环路中出现广播风暴，芯片会自动关闭广播/组播帧的接收，风暴消失后，接收功能自动恢复。该功能可有效抵御异常流量冲击，保障系统稳定运行。

CH398集成丰富的网络特性、灵活的电源设计、简便的配置升级及可定制功能，不仅提升终端产品的易用性与稳定性，更助力客户打造差异化应用，满足多元场景需求。如搭配USB3.0 HUB芯片CH634，还可灵活构建USB扩展坞等方案。
