LT89121—— 产品简介：eDPx 转 MIPI 转换器

1. 特性

eDPx 接收器

• 数据通道数量可配置为 1、2、4、8 通道；
• 输入数据速率最高达 3.75Gbps；
• 具备自适应接收器均衡功能，可补偿印刷电路板（PCB）和线缆损耗；
• 支持 3 字节、4 字节模式；
• 支持 6 位、8 位、10 位色深；
• 支持 2 分区、4 分区输入模式；
• 支持中心扩展频谱，在 30kHz 频率下偏差为 ±5000ppm。

双端口 MIPI DSI/CSI 发射器

• 符合 DCS1.1、D-PHY1.2、DSI1.3 和 CSI-2 1.3 标准；
• 端口数量可配置为 1 或 2 个；
• 每个端口有 1 条时钟通道，数据通道数量可配置为 1、2、3、4 条；
• 每条数据通道速率为 80Mbps 至 2Gbps；
• 发射器摆幅和预加重功能可编程；
• DSI 支持的视频格式：RGB888、16 位 YCbCr4:2:2、松散格式 20 位 YCbCr4:2:2；
• CSI 支持的视频格式：RGB888、8/10 位 YUV422。

其他特性

• 集成微处理器；
• 内置用于存储固件的 SPI 闪存；
• 集成 100k/400kHz I2C 从机；
• 可通过 SPI 或 I2C 接口进行固件更新；
• 支持 UART；
• 支持背光控制；
• 电源供应：I/O 为 3.3V，内核为 1.2V；
• 工作温度范围：-40°C 至 + 85°C；
• 采用 76 引脚 9*9 QFN 封装。

2. 概述

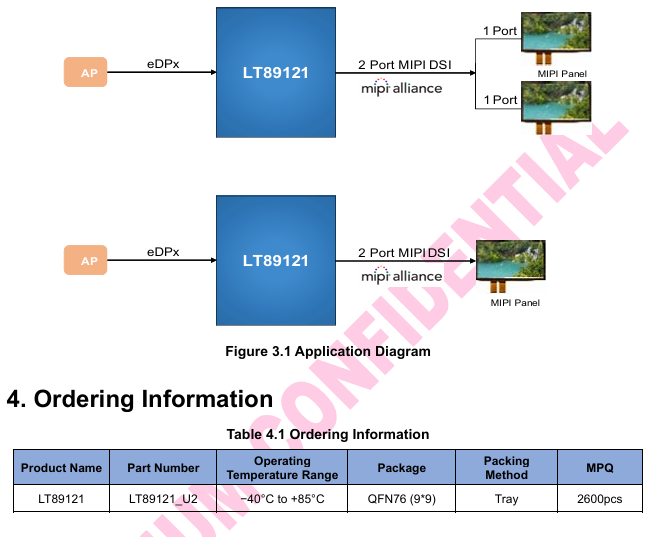

LT89121 是一款高性能的 eDPx 转 MIPI 转换器，旨在将 eDPx 信号源连接到 MIPI 接收器。该器件能够自动运行，这得益于集成的微处理器，该微处理器使用嵌入式 SPI 闪存存储固件。也可通过专用的配置 I2C 从机接口进行系统控制。
