在高通跃龙IQ-9075上进行SIL3功能安全开发实战(1): 从工业机器人风险到安全岛锁步核心
·
1. 为什么工业机器人需要功能安全

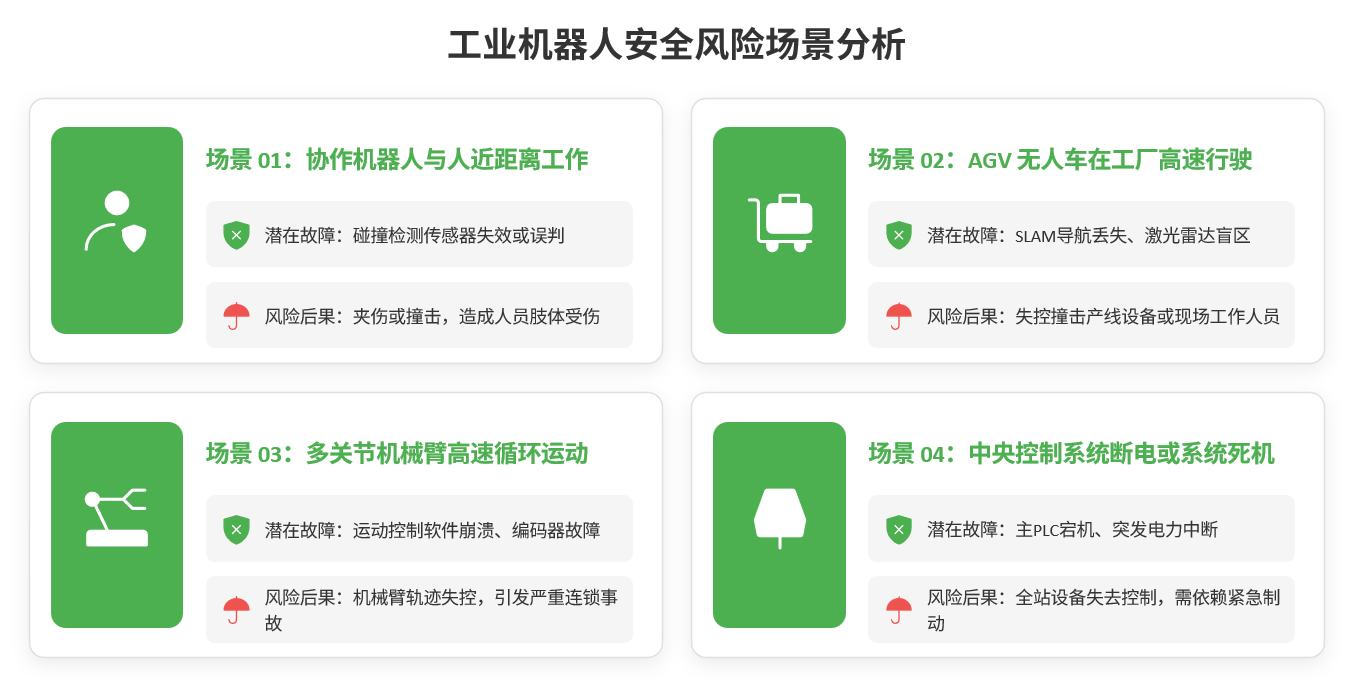

1.1 工业场景的安全风险
1.2 功能安全 vs 信息安全
| 维度 | 功能安全 (Functional Safety) | 信息安全 (Security) |
|---|---|---|
| 目标 | 保护人员、设备免受物理伤害 | 保护数据、系统免受攻击 |
| 风险 | 系统故障导致危险 | 恶意攻击导致危险 |
| 标准 | IEC 61508, ISO 26262 | ISO 27001, IEC 62443 |
| 典型措施 | 冗余、安全岛、紧急停止 | 加密、认证、防火墙 |
| IQ-9075支持 | SIL3安全岛、锁步模式 | QSEE (Qualcomm Secure Execution Environment) |
1.3 IQ-9075在安全系统中的定位
典型QCS9100工业机器人安全架构：
┌──────────────────────────────────────────────────────────────────────┐
│ 主系统（高性能域） │
│ ┌──────────┐ ┌──────────┐ ┌──────────┐ ┌──────────┐ │
│ │ 感知AI │ │ 导航规划 │ │ 运动控制 │ │ 人机交互 │ │
│ │ (NPU) │ │ (CPU) │ │ (CPU) │ │ (GUI) │ │
│ └────┬─────┘ └────┬─────┘ └────┬─────┘ └────┬─────┘ │
│ │ │ │ │ │
│ └───────────┴───────────┴───────────┘ │
│ │ │
│ ┌─────────▼─────────┐ │
│ │ 通信接口 (IPC) │ │
│ └─────────┬─────────┘ │
└──────────────────────────────┼───────────────────────────────────────┘
│
┌──────────────────────────────┼───────────────────────────────────────┐
│ ┌─────────▼─────────┐ │
│ │ SIL3 安全岛 │ ◄── 独立运行，不受主系统影响 │
│ │ (独立时钟域) │ │
│ └─────────┬─────────┘ │
│ │ │
│ ┌─────────────────────┼─────────────────────┐ │
│ │ │ │ │
│ ┌─────▼─────┐ ┌──────▼──────┐ ┌──────▼──────┐ │
│ │ CAN-FD │ │ 碰撞传感器 │ │ 紧急停止 │ │
│ │ (8路) │ │ │ │ 按钮/继电器 │ │
│ └─────┬─────┘ └──────┬──────┘ └──────┬──────┘ │
│ │ │ │ │
│ ┌─────▼─────┐ ┌──────▼──────┐ ┌──────▼──────┐ │
│ │ 电机控制 │ │ 安全检测 │ │ 制动系统 │ │
│ └───────────┘ └─────────────┘ └─────────────┘ │
└──────────────────────────────────────────────────────────────────────┘
2. IEC 61508 SIL3标准解读
2.1 IEC 61508基础概念
IEC 61508是电气/电子/可编程电子安全相关系统的功能安全国际标准，定义了：
- 安全生命周期（Safety Lifecycle）：从概念到报废的全流程管理
- 安全完整性等级（SIL）：从SIL1到SIL4的4个等级
- 故障检测与诊断：系统自诊断能力要求
- 冗余与多样性：防止单点故障
2.2 SIL等级对比
| SIL等级 | 每小时危险失效概率 | 典型应用场景 | IQ-9100支持 |
|---|---|---|---|
| SIL1 | 10⁻⁵ ~ 10⁻⁶ | 家用电器 | 基础支持 |
| SIL2 | 10⁻⁶ ~ 10⁻⁷ | 工业传送带 | 增强支持 |
| SIL3 | 10⁻⁷ ~ 10⁻⁸ | 工业机器人、无人车 | 完整支持 |
| SIL4 | 10⁻⁸ ~ 10⁻⁹ | 医疗设备、铁路信号 | 部分支持 |
2.3 达到 SIL3 的关键要求
SIL3核心要求：
┌─────────────────────────────────────────────────────────────────┐
│ │
│ 1. 故障检测覆盖率 > 90% (Single Point Fault Coverage) │
│ │
│ 2. 安全相关组件与主系统独立（安全岛架构） │
│ │
│ 3. 双核心锁步模式（Lockstep）→ 检测计算错误 │
│ │
│ 4. 独立时钟域 → 主系统时钟失效不影响安全岛 │
│ │
│ 5. 独立看门狗 → 监控系统运行状态 │
│ │
│ 6. 诊断测试周期 < 100ms → 快速检测故障 │
│ │
│ 7. 紧急响应时间 < 50ms → 快速执行安全动作 │
│ │
│ 8. 完整的软件验证与确认（V&V）流程 │
│ │
└─────────────────────────────────────────────────────────────────┘
3. IQ-9075安全岛硬件架构深度剖析
3.1 安全岛在 SoC 中的位置
IQ-9075 SoC 整体架构（安全部分高亮）：
IQ-9075 SoC
┌──────────────────────────────────────────────────────────┐
│ 主系统域 (Application Domain) │
│ CPU GPU NPU TP0 NPU TP1 │
│ 8xKryo Adreno 100TOPS 100TOPS │
│ ISP 16路 Video Memory PCIe Gen4 │
└──────────────────────────────────────────────────────────┘
│
┌──────────────────────────────────────────────────────────┐
│ 安全岛域 (Safety Island Domain) │
│ ┌────────────────────────────────────────────────────┐ │
│ │ SIL3 功能安全核心 │ │
│ │ ┌─────────────────────┐ ┌─────────────────────┐ │ │
│ │ │ 锁步双核 (Lockstep) │ │ 独立核心 │ │ │
│ │ │ RT Core 0 │ │ RT Core 2 │ │ │
│ │ │ RT Core 1 (Lockstep)│ │ RT Core 3 │ │ │
│ │ │ @ 1.85 GHz │ │ @ 1.85 GHz │ │ │
│ │ └─────────────────────┘ └─────────────────────┘ │ │
│ │ 独立内存 (ECC保护) │ │
│ │ TCM (Tightly Coupled Memory) 256KB │ │
│ └────────────────────────────────────────────────────┘ │
│ ┌────────────────────────────────────────────────────┐ │
│ │ 安全外设 │ │
│ │ • 8× CAN-FD (含安全协议) │ │
│ │ • 独立看门狗（Watchdog） │ │
│ │ • GPIO/ADC (传感器输入) │ │
│ │ • 紧急停止输出继电器 │ │
│ └────────────────────────────────────────────────────┘ │
│ ┌────────────────────────────────────────────────────┐ │
│ │ 独立时钟与电源 │ │
│ │ • 独立晶振 (OSC) │ │
│ │ • 独立电源域 │ │
│ └────────────────────────────────────────────────────┘ │
└──────────────────────────────────────────────────────────┘
3.2 安全岛RT核心详解
"""
IQ-9075安全岛核心规格
"""
SAFETY_ISLAND_SPECS = {
"cpu_cores": 4, # 4个实时核心
"cpu_architecture": "ARM Cortex-R5F", # Cortex-R系列针对实时安全
"lockstep_cores": [0, 1], # Core 0和Core 1支持锁步模式
"independent_cores": [2, 3], # Core 2和Core 3独立运行
"clock_speed": 1850000000, # 1.85 GHz
"tcm_memory": 262144, # 256KB TCM (紧耦合内存)
"ecc_protection": True, # ECC错误检测与纠正
"watchdog": "独立硬件看门狗",
"safety_level": "SIL3 (IEC 61508)",
"temperature_range": [-40, 125] # 宽温工业级
}
3.3 锁步模式（Lockstep）工作原理
锁步模式（Core 0 + Core 1）：
┌─────────────────┐ 相同程序 ┌─────────────────┐
│ RT Core 0 │ ─────────────────────►│ RT Core 1 │
│ (主核心) │ │ (校验核心) │
└────────┬────────┘ └────────┬────────┘
│ │
│ 执行指令流 │ 执行相同指令流
│ │
▼ ▼
┌─────────────────┐ ┌─────────────────┐
│ 输出结果 A │ │ 输出结果 B │
└────────┬────────┘ └────────┬────────┘
│ │
└──────────────┬───────────────────────────┘
▼
┌──────────────────┐
│ 硬件比较器 │
│ (Comparator) │
└────────┬─────────┘
│
┌─────────┴─────────┐
│ A == B ? │
└─────────┬─────────┘
│
┌─────────────┴─────────────┐
│ 是：正常运行 │ 否：安全异常触发
│ 继续执行 │ → 立即停止系统
└──────────────────────────┘
4. 安全岛开发环境搭建
4.1 硬件准备
- 外设：CAN-FD分析仪（Vector VN1630）
- 示波器（监控紧急停止信号）
- 负载电机 + 编码器
- 碰撞传感器 + 紧急停止按钮
- 电源监控模块
- 安全调试器：LAUTERBACH Trace32 (用于安全岛调试)

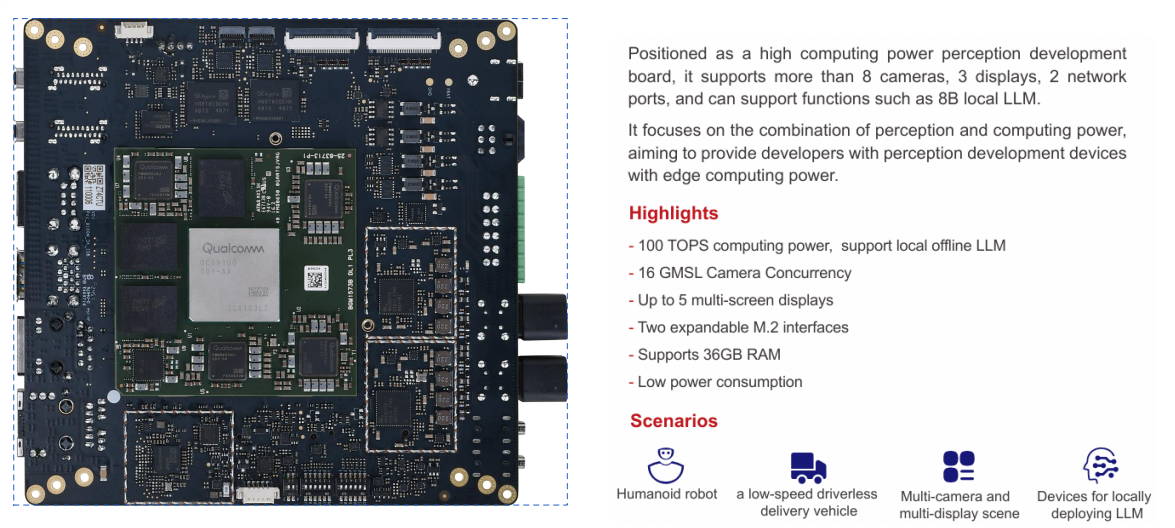

- 开发板： 高通跃龙 IQ-9075
4.2 软件开发工具链
安全岛软件开发工具链
#编译工具链
TOOLCHAIN = "ARM GCC 11.3-2022.08（arm-none-eabi-gcc)"
#调试工具
DEBUGGER = ["Trace32", "J-Link GDB Server", "OpenOCD"]
#安全库
SAFETY_LIBRARIES = [
"Qualcomm Safety Framework",
"ISO 26262 Certified Drivers",
"CAN-FD Security Protocol Stack"
]
#验证工具
VERIFICATION_TOOLS = [
"Fault Injection Tool",
"Code Coverage Analyzer",
"Static Analysis (Coverity)",
"Dynamic Analysis (Valgrind)"
]
4.3 项目结构搭建
#创建项目目录结构
mkdir -p IQ-9075_safety/{bootloader,safety_fw,master_fw,can_protocol,test}
cd IQ-9075_safety
git init
# 目录说明:
# bootloader/ - 安全岛bootloader
# safety_fw/ - 安全岛固件（C/C++）
# master_fw/ - 主系统安全服务（Linux应用）
# can_protocol/ - CAN-FD安全协议实现
# test/ - 安全测试脚本
5. 安全岛裸机程序实战：启动流程
5.1 安全岛启动流程
def safety_island_boot_sequence():
"""SIL3安全岛启动序列"""
step = 0
# 步骤1：硬件初始化（1ms）
step += 1
print(f"Step {step}: 硬件初始化...")
init_hardware_clock()
init_memory_ecc()
init_watchdog(timeout_ms=100)
# 步骤2：锁步模式配置（0.5ms）
step += 1
print(f"Step {step}: 配置锁步模式...")
enable_lockstep_mode(core0=0, core1=1)
verify_lockstep_sync()
# 步骤3：自诊断测试（5ms）
step += 1
print(f"Step {step}: 安全自诊断...")
run_cpu_self_test()
run_memory_test()
run_peripheral_test()
# 步骤4：安全逻辑初始化（2ms）
step += 1
print(f"Step {step}: 安全逻辑初始化...")
init_safety_inputs()
init_safety_outputs()
init_can_fd_safety()
# 步骤5: 进入主循环
step += 1
print(f"Step {step}: 进入安全监控主循环...")
return True
后续的锁步控制代码、看门狗驱动、安全岛主循环等内容将在第二篇中继续。
