一、软件简介

STAR-CCM+是CD-adapco公司采用最先进的连续介质力学数值技术（computational continuum mechanics algorithms）开发的新一代CFD求解器。

它搭载了CD-adapco独创的最新网格生成技术，可以完成复杂形状数据输入、表面准备——如包面（保持形状、简化几何、自动补洞、防止部件接触、检查泄露等功能）、表面网格重构、自动体网格生成（包括多面体网格、六面体核心网格、十二面体核心网格、四面体网格）等生成网格所需的一系列作业。

STAR-CCM+使用CD-adapco倡导的多面体网格，相比于原来的四面体网格，在保持相同计算精度的情况下，可以实现计算性能约3～10倍的提高。

STAR-CCM+ 软件是由CD-adapco Group公司开发的新一代通用计算流体力学（CFD）分析软件。

STAR-CCM+能很好地支持船的前期设计研究，在船类行业应用甚广。

二、安装环境描述

HPC集群，48节点(2台管理节点，46计算节点)，每节点： cpu AMD EPYC 7513 32-Core*2颗 内存256G

系统版本：centos7.9 2009 （工作站，全包安装），slurm版本19.0

STAR-CCM+版本：16.02

安装路径/public/software/apps/STAR-CCM+

注意：想要在并行计算集群上多节点并行运行算例，需要在安装应用之前提前安装好编译器（intel complier、gnu、PGI）、并行库（intel mpi、openmpi）、函数库(fftw)、数学库等基础环境软件

三、STAR-CCM+组件说明

Simcenter STAR-CCM+和CAD客户端安装了几个软件组件。
这些组件是:
Simcenter STAR-CCM+模块

• CAD客户端(仅限Windows)
• Java SDK
• MPI库(依赖于平台)
• FlexNet实用程序和用户指南
• 其中一些组件是可选的，您可以在安装Simcenter STAR-CCM+时选择是否安装它们。
• 安装过程完成后，在初始目标位置下有以下目录:
• 16.02。# # # /STAR- cad - 16.02。###包含CAD客户端的组成应用程序(仅在Windows上定制安装)。
• 16.02。# # # / STAR-CCM + 16.02。包含Simcenter

STAR-CCM+模块。

• 16.02.###/Simcenter STAR-CCM+ Viewer16.02
• 16.02。# # # / STAR-CCM + VR_16.02。###(仅在Windows上自定义安装)
• 16.02.###/FLEXlm (Windows)或FLEXlm_11.14 (Linux)包含FLEXlm 11.14 Utilities。此目录包含特定于平台的许可工具，
• 包括lmulti、lgrd和cdlmd。许可证管理指南也以PDF文件的形式提供。
• 16.02。# # # / jdk

四、硬件环境要求

硬件规格	工作站	笔记本
cpu	2.4 GHz CPU，每个CPU至少4核(允许客户端 和服务器在不同的空间工作和运行 )。	CPU没有最低速度。建议至少有2个 每个CPU的核心数(以便客户端和服务器在不同的空间中工作)。 更高数量的内核允许并行运行。
内存	每核4 GB内存。	每核2 GB内存。
磁盘空间	大于9G的可用磁盘空间(需要更多的空间来模拟环境)。	大于9G的可用磁盘空间(可能需要更多的空间模拟环境)。
显卡	具有3D功能的专用图形硬件， z缓冲和半透明。最小屏幕分辨率 建议设置为1024 × 768像素。	具有3D功能的专用图形硬件， z缓冲和半透明。最小屏幕分辨率 建议设置为1024 × 768像素。

五、系统要求

经过测试的支持的Java版本为11.0.3+7。所需的Flex LM版本是11.14.0.2。

平台	操作系统	编译器	Glibc
Linux x86_64	RHEL Workstation 7.4、7.5、7.6、7.7	gnu 9.2	2.17
	RHEL Workstation 8、8.1	gnu 9.2	2.28
	CentOS 7.4, 7.5, 7.6, 7.7, 7.8	gnu 9.2	2.17
	CentOS 8、8.1	gnu 9.2	2.28
	SUSE Linux Enterprise Server 12 SP3, SP4, SP5	gnu 9.2	2.19
	SUSE Linux Enterprise Server 15、15.1	gnu 9.2	2.26
	openSUSE Leap 15、15.1	gnu 9.2	2.22
Windows x86_64	Windows 10 2018 年 10 月更新	Intel 18.3	-
	Windows 10 2019 年 5 月更新	Intel 18.3	-
	Windows 10（版本 1909）2019 年 11 月更新	Intel 18.3	-
	Windows Server 2012 R2 Standard	Intel 18.3	-
	Windows Server 2012 R2 HPC Pack	Intel 18.3	-
	Windows Server 2016	Intel 18.3	-
	Windows Server 2019	Intel 18.3	-

六、系统环境检查与准备

[root@admin gnu]# lsb_release -a
[root@admin gnu]# gcc -v
[root@admin gnu]# ldd --version

6.1 安装GNU编译器9.2.0

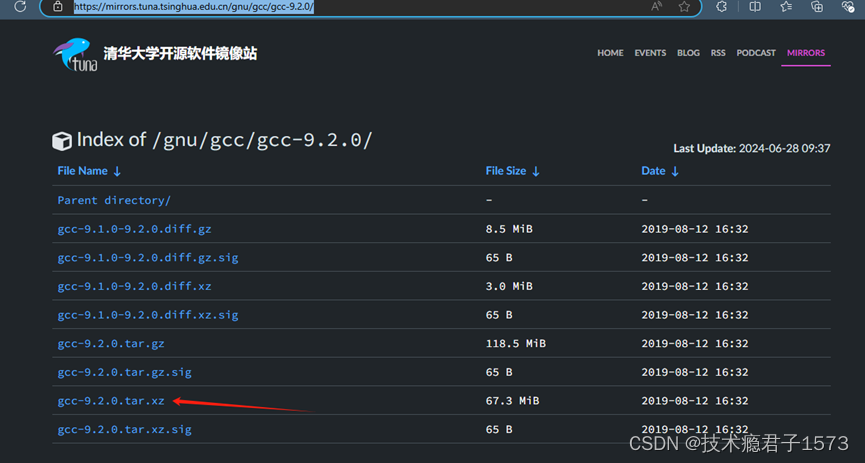

下载gcc-9.2.0源码包

Index of /gnu/gcc/gcc-9.2.0/ | 清华大学开源软件镜像站 | Tsinghua Open Source Mirror

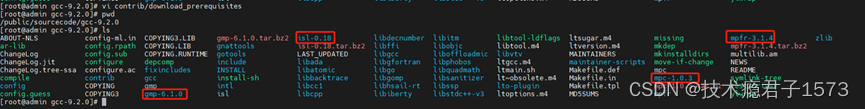

 安装gcc之前需要先下载好gcc需要的依赖包，经过gcc-9.2.0的依赖包为

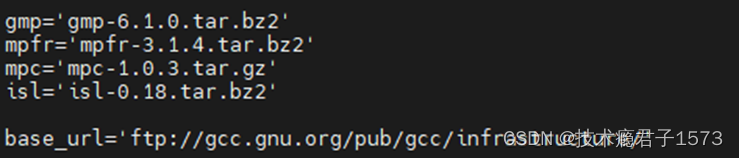

[root@admin gcc-9.2.0]# vi contrib/download_prerequisites 源码包目录下

gmp-6.1.0.tar.bz2:
mpfr-3.1.4.tar.bz2:
mpc-1.0.3.tar.gz:
isl-0.18.tar.bz2:

如果环境无法连接互联网需要手动下载好包

wget http://gcc.gnu.org/pub/gcc/infrastructure/gmp-6.1.0.tar.bz2
wget http://gcc.gnu.org/pub/gcc/infrastructure/mpfr-3.1.4.tar.bz2
wget http://gcc.gnu.org/pub/gcc/infrastructure/mpc-1.0.3.tar.gz
wget http://gcc.gnu.org/pub/gcc/infrastructure/isl-0.18.1.tar.bz2

 如果环境可以联网直接进入gcc解压目录执行下面命令，下载依赖包

./contrib/download_prerequisites
下载包存储放到了源码包解压后/public/sourcecode/gcc-9.2.0目录下	，并且已解压

创建依赖包安装目录，本文以无外网环境离线手动编译安装为例

[root@admin ~]# mkdir /public/software/compiler/gnu/9.2.0/GMP
[root@admin ~]# mkdir /public/software/compiler/gnu/9.2.0/ISL
[root@admin ~]# mkdir /public/software/compiler/gnu/9.2.0/MPC
[root@admin ~]# mkdir /public/software/compiler/gnu/9.2.0/MPFR

 为了方便多版本管理与后期维护，我们统一将依赖包手动安装到/public/software/compiler/gnu/9.2.0/目录下

安装gmp

[root@admin gcc-9.2.0]# cd gmp-6.1.0/
[root@admin gmp-6.1.0]# ./configure --prefix=/public/software/compiler/gnu/9.2.0/GMP
[root@admin gmp-6.1.0]# make -j 4 && make install

 安装mpfr-3.1.4

[root@admin gcc-9.2.0]# cd mpfr-3.1.4/
[root@admin mpfr-3.1.4]# ./configure --prefix=/public/software/compiler/gnu/9.2.0/MPFR
[root@admin mpfr-3.1.4]# make -j 4 && make install

安装mpc-1.0.3

[root@admin gcc-9.2.0]# cd mpc-1.0.3/
[root@admin mpc-1.0.3]# ./configure --prefix=/public/software/compiler/gnu/9.2.0/MPC
[root@admin mpc-1.0.3]# make -j 4 && make install

 安装isl-0.18

[root@admin gcc-9.2.0]# cd isl-0.18/
[root@admin isl-0.18]# ./configure --prefix=/public/software/compiler/gnu/9.2.0/ISL
[root@admin isl-0.18]# make -j 4 && make install

 导出库文件

#vi /public/profile.d/gnu-9.2.0.sh
#!/bin/bash
export LD_LIBRARY_PATH=/public/software/compiler/gnu/9.2.0/ISL/lib:$LD_LIBRARY_PATH
export LD_LIBRARY_PATH=/public/software/compiler/gnu/9.2.0/GMP/lib:$LD_LIBRARY_PATH
export LD_LIBRARY_PATH=/public/software/compiler/gnu/9.2.0/MPC/lib:$LD_LIBRARY_PATH
export LD_LIBRARY_PATH=/public/software/compiler/gnu/9.2.0/MPFR/lib:$LD_LIBRARY_PATH
#source /public/profile.d/gnu-9.2.0.sh

 链接库文件

[root@admin gcc-9.2.0]# ldconfig
[root@admin gcc-9.2.0]# echo $LD_LIBRARY_PATH 查看已生成的库链接

编译安装gcc

[root@admin gcc-9.2.0]# ./configure --prefix=/public/software/compiler/gnu/9.2.0 \
> --enable-threads=posix \
> --enable-languages=c,c++,objc,obj-c++,fortran,ada,go,lto \
> --disable-checking --disable-multilib \
> --with--gmp=/public/software/compiler/gnu/9.2.0/GMP \
> --with-mpfr=/public/software/compiler/gnu/9.2.0/MPFR \
> --with-mpc=/public/software/compiler/gnu/9.2.0/MPC \
> --with-isl=/public/software/compiler/gnu/9.2.0/ISL

如果出现 configure: error: GNAT is required to build ada 错误

yum -y install gcc-gnat -y

make
make install

 配置环境变量

[root@admin profile.d]# vi gnu-gcc-g++9.2.0.sh
#!/bin/bash
export LD_LIBRARY_PATH=/public/software/compiler/gnu/9.2.0/MPFR/lib:$LD_LIBRARY_PATH
export LD_LIBRARY_PATH=/public/software/compiler/gnu/9.2.0/MPC/lib:$LD_LIBRARY_PATH
export LD_LIBRARY_PATH=/public/software/compiler/gnu/9.2.0/GMP/lib:$LD_LIBRARY_PATH
export LD_LIBRARY_PATH=/public/software/compiler/gnu/9.2.0/ISL/lib:$LD_LIBRARY_PATH

GCC_HOME=/public/software/compiler/gnu/9.2.0
export PATH=${GCC_HOME}/GCC_G++/bin:$PATH
export PATH="/public/software/compiler/gnu/9.2.0/bin:$PATH"
export MANPATH=${GCC_HOME}/man:$MANPATH
export INCLUDE=${GCC_HOME}/GCC_G++/include:$INCLUDE
ldconfig
echo $LD_LIBRARY_PATH

 查看新编译的gcc版本是否生效

[root@admin profile.d]# source gnu-gcc-g++9.2.0.sh
[root@admin profile.d]# gcc -v

七、安装Star-CCM+

1.上传安装包至安装目录下并解压

tar -zxvf STAR-CCM+16.02.009_01_linux-x86_64-r8.tar.gz

2.切换到解压的目录

[root@admin sourcecode]# cd starccm+_16.02.009/
[root@admin starccm+_16.02.009]# ./STAR-CCM+16.02.009_01_linux-x86_64-2.17_gnu9.2-r8.sh

3.同意协议，选择下一步next

4. 选择custom自定义高级，然后下一步

 5.不参与产品改进计划，去掉勾选，下一步

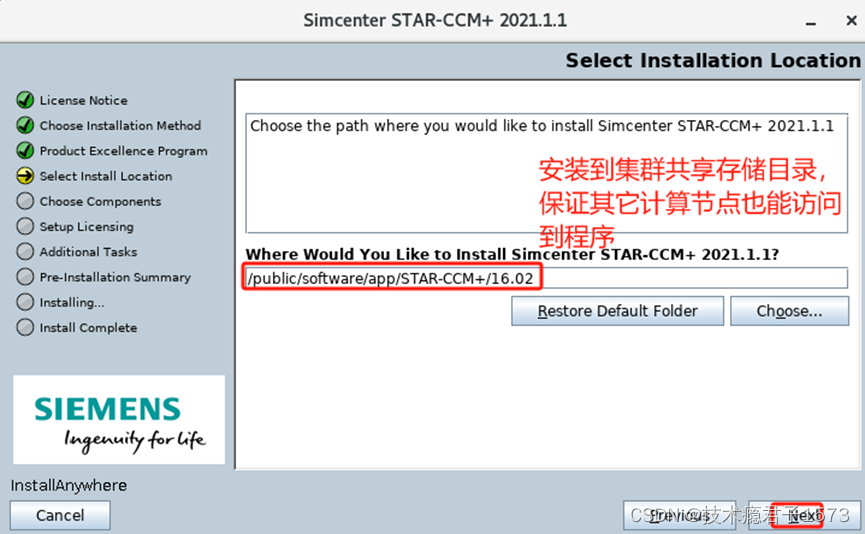

 6.选择软件安装目录，这里安装到集群共享存储上，保证其它计算节点能够访问到程序

7. 去掉勾选flexnet License manager,下一步，这步对后面破解很重要

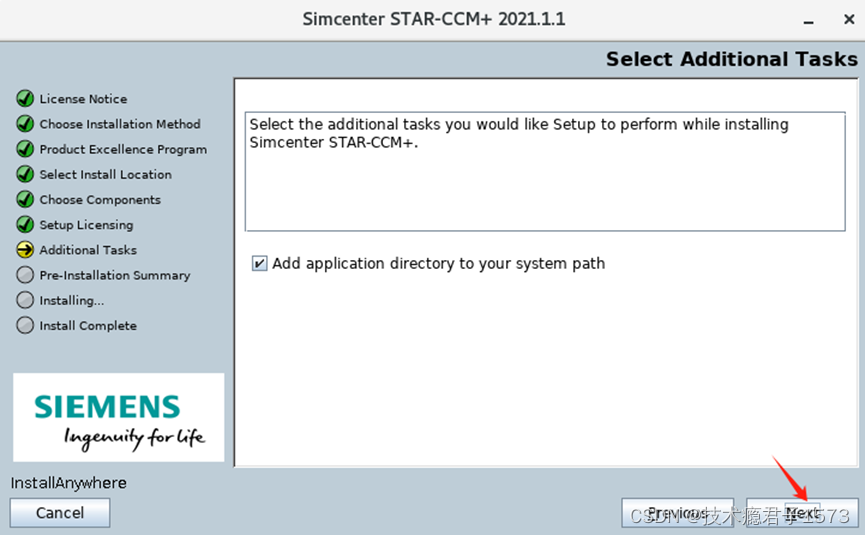

 8.下一步

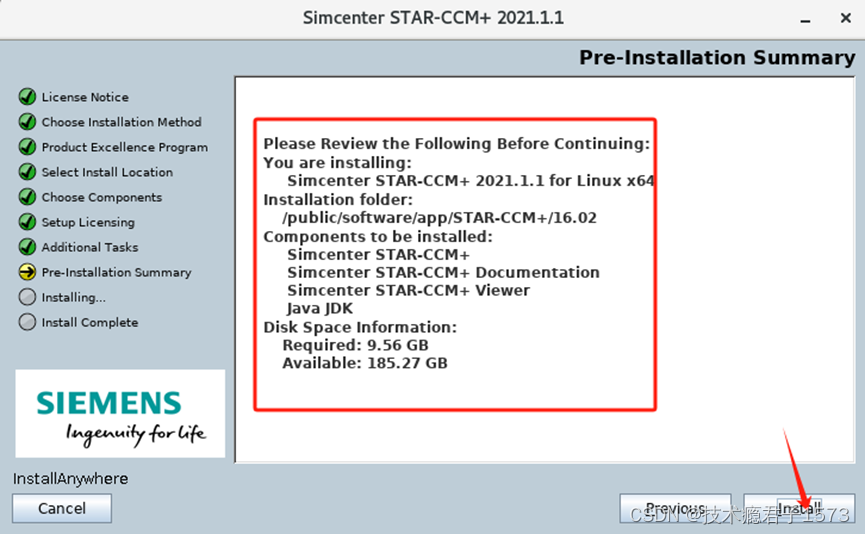

 9.最后确认将要安装的组件

10. 正在安装

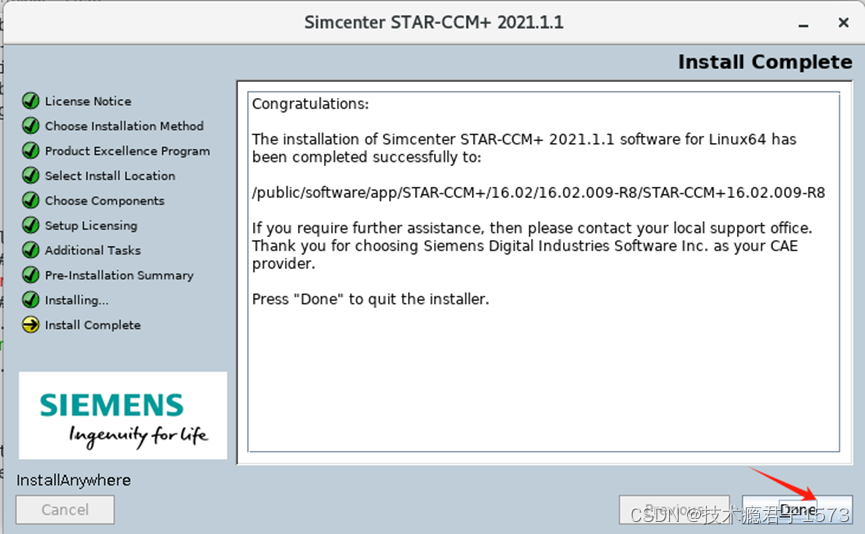

 11.安装完成，选done

注意：如果需要基于gui的安装，需要提前配置好vnc将服务器的DISPLAY导出到电脑。如果未设置显示变量，则安装程序默认为控制台(非gui)安装。

第二种安装方式（可选）

使用命令行文本方式安装

使用该命令可以在不安装FlexNet license的情况下以控制台方式安装Simcenter STAR-CCM+
服务器。

命令示例

% ./STAR-CCM+15.02.###_[OS].sh -i console -DINSTALLFLEX=false

命令参数解释：

-i 为silent静默安装，指定采用文本方式安装

-DINSTALLFLEX=false 是设置环境变量，表示不安装FLEX

八、爱国版授权

解压安装包中破解文件目录中的16.02.009-R8-SSQ.tar.gz
[root@admin _SSQ]# tar xvf 16.02.009-R8-SSQ.tar.gz
将解压出来的整个16.02.009-R8目录拷到软件安装目录进行覆盖
[root@admin _SSQ]# cp -rp 16.02.009-R8 /public/software/app/STAR-CCM+/16.02/
将安装包中的license.dat拷到任意目录都行
[root@admin _SSQ]# cp -r license.dat /public/software/app/STAR-CCM+/16.02/16.02.009-R8/
配置软件license指向license.dat，为了全局生效，直接在/etc/profile.d/目录下创建环境变量配置文件，如果只是部分用户使用这个软件，写个环境变量配置文件放到公共目录，谁用谁加载
[root@admin _SSQ]# vi /etc//profile.d/star-ccm-16.02.sh
export CDLMD_LICENSE_FILE="/public/software/app/STAR-CCM+/16.02/16.02.009-R8/license.dat"

九、运行软件并进行基本功能测试

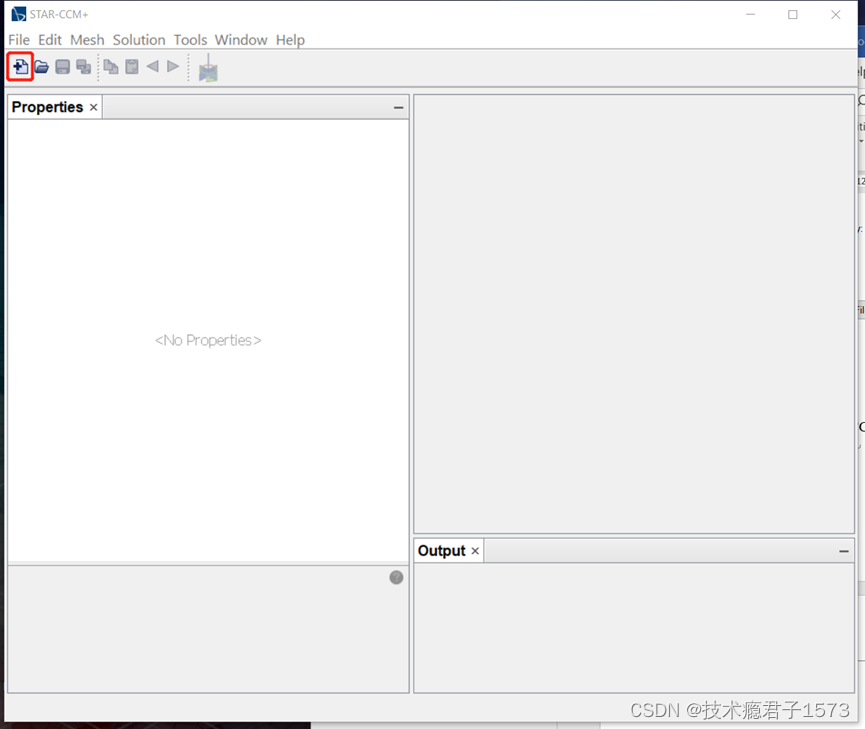

通过以下命令或桌面图标打开STAR-CCM+

[root@admin bin]# cd /public/software/app/STAR-CCM+/16.02/16.02.009-R8/STAR-CCM+16.02.009-R8/star/bin/
[root@admin bin]# ./starccm+

通过file/new或者file/load新建或者加载一个sim文件。接着又会弹出一个面板，让用户指定启动的核数和调用的license模式，参考图2。

• 1 默认的Serial模式，将会启动单核模式，占用ccmpsuite license授权模式；
• 2 可以是Serial,或parallel（多核模式），勾选如图的蓝色框 Power Session前面的复选框，调用ccmpower license授权模式；

软件读入模型后，将会自动装载物理模型等。

1）ccmpsuite模式

启动界面，选择Serial模式，其他选项都保持默认。

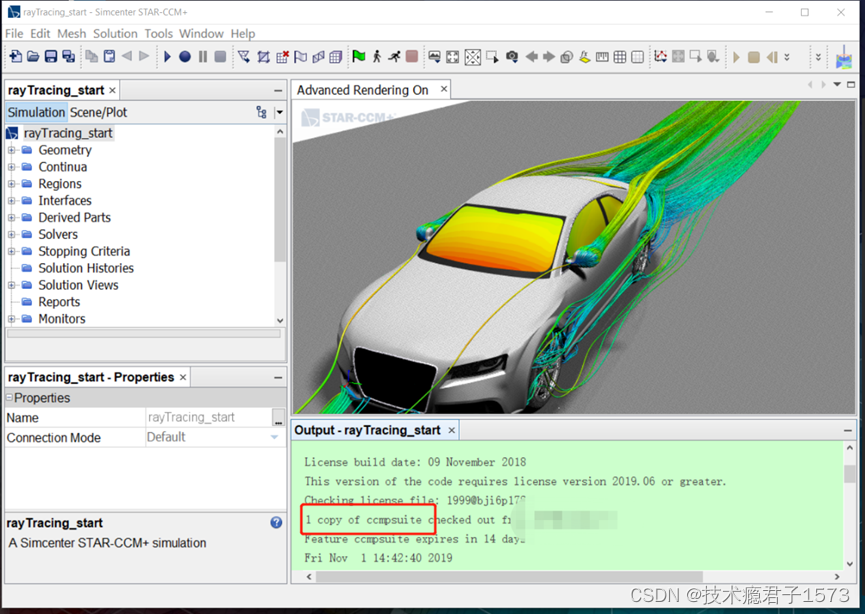

从上面截图中软件文本信息窗口可以看出，调用了1个ccmpsuite授权，也就是STAR1000模式。

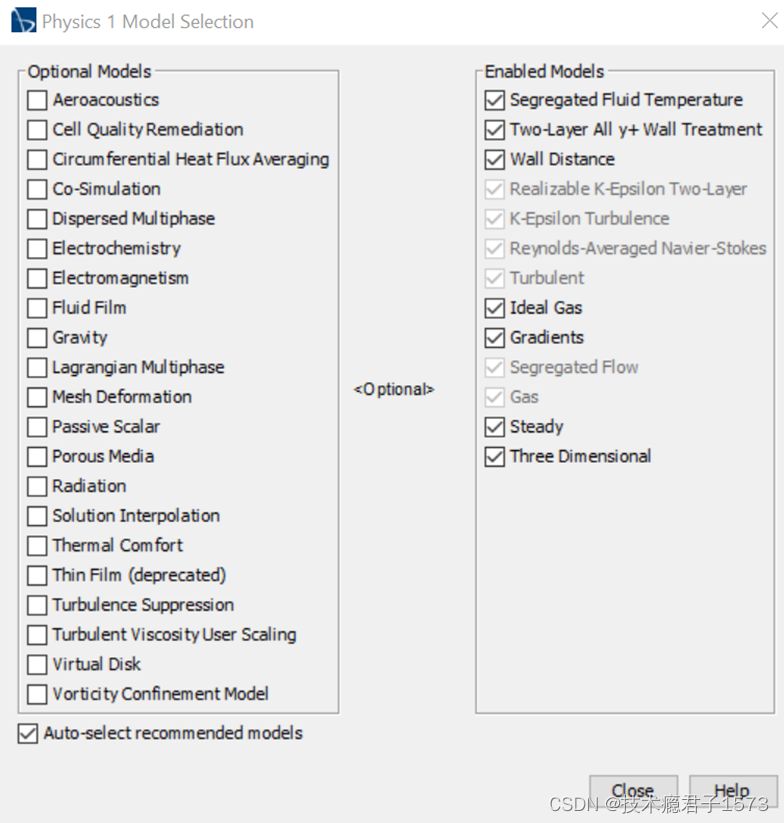

根据具体工况设置物理模型如下图所示：

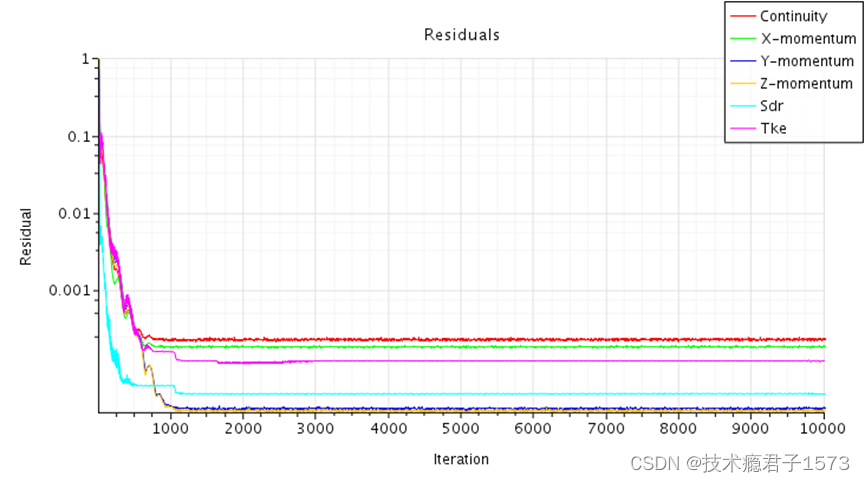

 1核模式，软件可以正常进行计算10000次，残差曲线下图所示。



2）Power Session模式

启动软件，选择4核启动，勾选Power Session。（如果只有ccmpower license，则必须勾选Power Session）

这里测试一个燃烧计算模型。

从软件右下角文本窗口看出，

Total number of processes:4

1 copy of ccmppower checked out-------

表示成功调用了Power Session模块。

可以正常进行燃烧模拟计算，部分计算结果如下图。



 十、使用pbs或slurm在集群上提交作业

关于如何使用pbs或slurm脚本在Linux&HPC并行计算集群上提交作业及如何使用命令行在Linux&HPC并行计算集群上提交作业，请参考博文

主流CAE仿真软件如何在Linux&HPC并行计算集群上使用pbs或slurm脚本提交作业（下）？-CSDN博客
