在Buck降压电路设计中，功率电感作为能量存储与转换的核心器件，其感量取值直接决定电源效率、输出纹波与系统稳定性，是开关电源设计的关键环节。多数工程师在选型时依赖经验公式套用，却未能深入挖掘其背后伏秒平衡定律的数学逻辑与物理本质。安瑞科电感厂家从业二十多年的工程师从伏秒平衡核心原理出发，系统推导电感取值的数学公式，解析纹波系数的优化策略，并结合安瑞科功率电感产品，提供可直接落地的工程设计方案，带大家感受开关电源设计中数学严谨性与工程实用性的完美融合。

一、伏秒平衡定律：Buck电路稳态工作的底层数学逻辑

伏秒平衡定律是开关电源稳态分析的核心准则，其本质是电感能量守恒的数学具象化——在电路稳态工作时，一个开关周期内电感存储的能量与释放的能量完全相等，即电感电压对时间的积分（伏秒积）总和为零。若伏秒积不为零，电感电流会持续累积增减，最终导致电路失稳，这是电感取值计算的核心前提。

Buck电路稳态工作分为两个互补阶段，其伏秒平衡关系可通过简洁的数学推导得出：

开关导通阶段（Ton）：上桥臂开关管导通，输入电压Vin直接加在功率电感两端，此时电感电压为Vin-Vout，电感处于充电状态，电流呈线性上升趋势，导通持续时间为D·Ts（其中D为占空比，Ts为开关周期）。

开关关断阶段（Toff）：上桥臂开关管关断，电感通过续流二极管放电，此时电感电压为-Vout，电感处于释能状态，电流呈线性下降趋势，关断持续时间为(1-D)·Ts。

根据伏秒平衡定律，导通阶段与关断阶段的伏秒积相等，即：

$$(V_{in}-V_{out})\cdot D\cdot T_s = V_{out}\cdot (1-D)\cdot T_s$$

化简后可得Buck电路的核心电压关系：$$V_{out}=D\cdot V_{in}$$，该公式不仅揭示了输入输出电压与占空比的定量关系，更为后续电感感量的精准计算奠定了数学基础。

二、电感感量的数学推导：从理论公式到工程落地

功率电感的核心作用是抑制电流纹波，纹波电流ΔIL的大小直接影响输出电压纹波与电感发热，是电感选型的关键指标。结合电感的基本电压-电流关系$$V_L = L\cdot \frac{dI}{dt}$$，对开关周期内的电感电流变化进行积分，可推导出纹波电流的计算公式：

$$\Delta I_L = \frac{(V_{in}-V_{out})\cdot D}{f_s\cdot L} = \frac{V_{out}\cdot (1-D)}{f_s\cdot L}$$

其中$$f_s = 1/T_s$$为开关频率。通过公式变形，可得到电感感量的核心计算式：

$$L = \frac{V_{out}\cdot (1-D)}{f_s\cdot \Delta I_L}$$

2.1 纹波系数：平衡性能与体积的关键参数

在工程实践中，为了便于选型，通常引入纹波系数K来定义纹波电流，即$$\Delta I_L = K\cdot I_{out\_max}$$（其中$$I_{out\_max}$$为电路最大输出电流）。结合工程经验，K的合理取值范围为0.3~0.4，此区间既能有效控制电流纹波，又能避免电感体积过大、成本过高，同时防止电路进入断续导通模式（DCM），保证系统稳态工作。

将纹波系数代入感量计算公式，可得到工程简化版公式，便于快速选型计算：

$$L = \frac{V_{out}\cdot (1-D)}{f_s\cdot K\cdot I_{out\_max}}$$

从公式可清晰看出：在输出电压、占空比与最大输出电流固定的情况下，开关频率越高、纹波系数越大，所需电感量越小，这也是高频开关电源实现小型化的核心数学逻辑。

2.2 理论计算与工程应用的完美适配

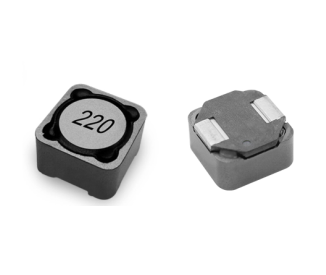

理论感量计算完成后，实际电感的选型需兼顾感值精度、饱和电流、损耗等关键参数，精准匹配Buck电路的设计需求，解决痛点。比如一体成型电感采用一体化磁屏蔽结构，感值精度高达±5%，与理论计算值高度契合，可大幅减少后期调试偏差；低直流电阻（DCR）设计有效降低导通损耗，提升电源效率；高饱和电流特性可避免大电流工况下电感磁饱和，保障电路稳定运行；全密封结构能有效抑制漏磁，降低EMI干扰，适配工业控制、车载电子等复杂场景。

例如，针对5V/10A、200kHz的Buck电路，通过公式计算得出理论感量约为2.2μH，此时可直接选用安瑞科ASD0630-2R2M型号电感，其饱和电流可达18A，完全满足电路稳态与瞬态工作需求，无需额外冗余设计。

三、纹波系数优化：数学最优解与工程折中策略

纹波系数K作为电感设计的“调节旋钮”，其取值并非固定不变，需在纹波大小、电感体积、电源效率三者之间寻求最优折中，这一过程同样体现了数学逻辑与工程实践的深度结合。若K取值过小（<0.2）：所需电感量会显著增大，不仅导致电感体积、成本上升，还会因DCR增大而增加导通损耗，降低电源效率；若K取值过大（>0.5）：电流纹波会急剧增大，导致输出电压纹波超标，同时易触发电路进入断续导通模式，影响系统稳定性，甚至损坏后续负载。

 数学视角的纹波系数最优区间

从数学视角出发，对电感体积、纹波大小与效率的综合成本进行求导分析，可得出：当纹波系数K取值在0.3~0.4时，综合成本最低，既能满足纹波控制要求，又能兼顾电感体积与电源效率，这一结论已成为开关电源设计领域的行业共识，也是工程师选型时的核心参考依据。

四、设计实例验证：理论计算

为进一步验证上述公式与选型策略的实用性，以12V转5V、10A、200kHz的Buck电路为例，进行完整的电感选型验证：

计算占空比：根据$$V_{out}=D\cdot V_{in}$$，可得$$D = V_{out}/V_{in} = 5/12 ≈ 0.417$$；

确定纹波系数：取K=0.3（兼顾纹波与体积），则纹波电流$$\Delta I_L = 0.3×10 = 3A$$；

计算理论感量：代入公式$$L = \frac{V_{out}\cdot (1-D)}{f_s\cdot \Delta I_L}$$，可得$$L = [5×(1-0.417)]/(200×10^3×3) ≈ 4.8μH$$；

五、结语

Buck电路功率电感取值的“数学之美”，在于伏秒平衡定律将抽象的能量转换关系转化为简洁严谨的数学公式，让电源设计从依赖经验的“估算”走向精准可控的“计算”。从感量公式的推导到纹波系数的优化，每一步都体现了数学逻辑与工程实践的深度融合，也是开关电源设计的核心魅力所在。

本文技术内容由深圳市安瑞科电子有限公司（安瑞科电子）技术团队原创整理。

本公司聚焦纳米晶磁材、高频低损耗电感、一体成型电感的研发与量产，专注解决电路温升、电感啸叫、参数漂移、生产制程不良等行业常见问题，一对一实现国际品牌电感参数对标，助力企业供应链自主可控、降本增效
