1. 芯片概述

GC1288 是一款单相全波风扇电机驱动芯片，专为24V电源系统设计，适用于汽车音响、散热风扇等场景。其核心特点包括：

• 输入电压范围：5V~24V

• 输出电流：最大500mA（持续电流300mA）

• BTL线性驱动：无开关噪声，增益57dB

• 集成保护功能：过温保护、堵转保护（Stall-guard）

• 封装类型：SSOP10L（4.9mm×3.9mm）

2. 关键特性

（1）功能亮点

• 霍尔信号输入：支持差分霍尔输入（IN+/IN-），灵敏度10mV。

• 转速反馈：提供FG（转速脉冲）和RD（旋转检测）输出。

• 低功耗设计：静态电流典型值10mA（正常模式）。

• 宽温工作：-40℃~100℃。

（2）保护机制

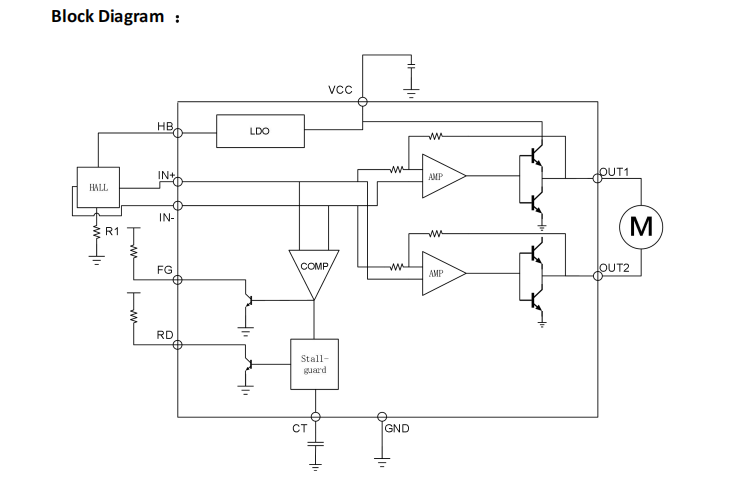

3. 典型应用电路

• 输入滤波：10μF电容（VCC引脚）。

• 霍尔偏置：HB引脚输出1.5V，为霍尔传感器供电。

• 堵转调节：CT引脚外接电容（0.47μF典型值）。

4. 封装与订购信息

5. 总结

GC1288凭借低噪声、高集成度和双重保护，成为24V风扇驱动的理想选择，尤其适合汽车电子和工业散热场景。如需数据手册，请咨询
